M12连接器8芯有两种常见编码：A编码和X编码。两者外形相似（都是M12乘1螺纹），但引脚定义、屏蔽结构和应用场景完全不同，物理上无法对接。选错编码会导致设备无法连接甚至烧毁网口芯片。我们上海科迎法电气在M12连接器的编码体系和工业总线应用方面积累了丰富经验。本文从工业网络工程师的选型角度出发，把A编码和X编码的区别、引脚定义、屏蔽结构、应用场景和选型方法讲清楚。

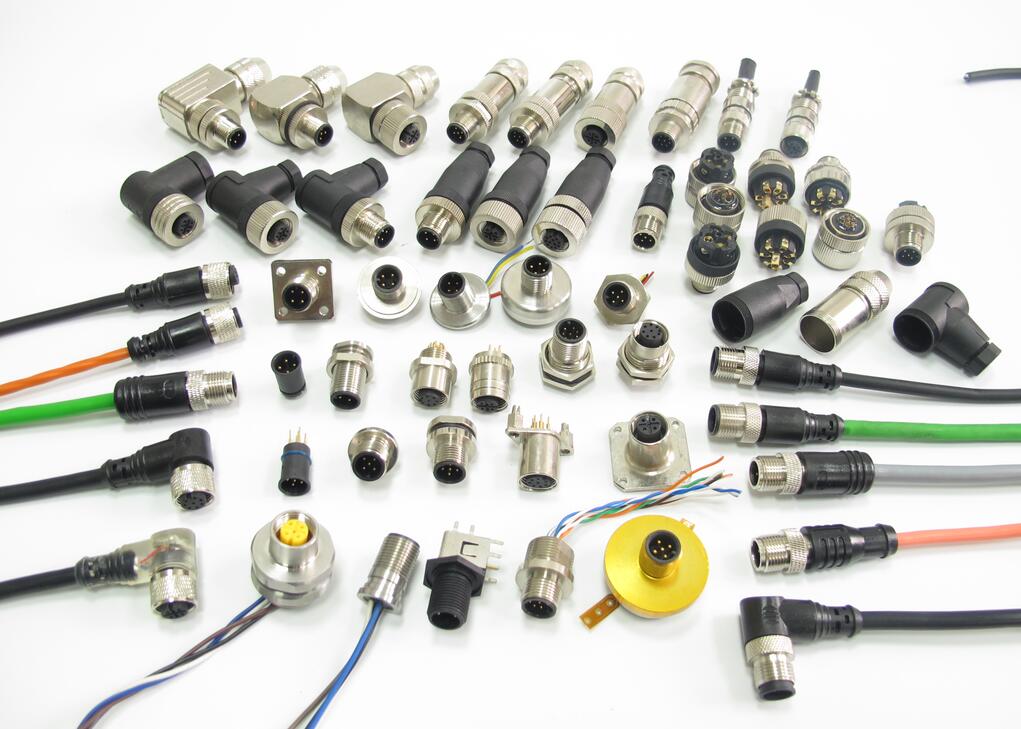

M12连接器8芯X编码和A编码怎么选？
一、M12 A编码8芯连接器
A编码是M12连接器的标准编码，8芯A编码覆盖2到8芯全系列。8芯A编码的引脚定义如下。
引脚1到引脚8的典型定义。8芯A编码的引脚配置因应用不同有几种变体。第一种是通用信号传输，8个引脚均为独立信号线，适合多回路传感器和执行器信号集成。第二种是CANopen和DeviceNet总线，引脚1和2为CAN正和CAN负，引脚3和4为电源正负，其余为备用或信号。第三种是四线制RS485，引脚1到4为两路RS485信号，引脚5到8为电源和备用。
A编码8芯的电气参数。额定电流2A（8芯单芯截面积减小），额定电压30V，冲击电压800V。适合低压信号传输，不适合高压电源传输。
A编码8芯的屏蔽结构。标准A编码8芯为非屏蔽型，接触件和壳体之间无特殊屏蔽结构。在电磁干扰较强的环境中，可选全金属屏蔽型（PB系列），壳体提供360度电磁屏蔽。
A编码8芯的应用场景。多回路传感器信号集成（接近开关、光电传感器、温度传感器多路信号通过一个连接器传输）。CANopen总线（工业自动化设备之间的串行通讯）。DeviceNet总线（类似于CANopen，用于设备级网络）。四线制RS485通讯（长距离串行通讯）。
二、M12 X编码8芯连接器
X编码M12连接器专为千兆以太网设计的编码，8芯X编码支持CAT6A千兆以太网传输（最高10Gbps）。X编码的引脚定义如下。
引脚定义。8芯X编码的引脚按IEEE 802.3标准定义四对双绞线。引脚1和2为第一对（TX正负），引脚3和6为第二对（RX正负），引脚4和5为第三对（备用或POE），引脚7和8为第四对（备用或POE）。四对双绞线分别传输以太网的发送、接收和电源信号。
X编码8芯的电气参数。X编码专为数据传输设计，额定电流2A，额定电压30V。但X编码的核心指标不是电流电压而是数据传输速率。X编码支持CAT6A标准，传输速率最高10Gbps，频率带宽500MHz。
X编码8芯的屏蔽结构。X编码的屏蔽结构是核心区别。X编码8芯连接器内部有四组独立屏蔽结构，每对双绞线被单独的金属屏蔽层包裹（即四对线各有独立屏蔽），再加上整体屏蔽层。这种四对独立加整体屏蔽的结构确保每对双绞线之间不串扰，保证高速数据传输的信号完整性。屏蔽层通过连接器金属壳体360度接地，形成连续的屏蔽通路。
X编码8芯的应用场景。千兆以太网（1000BASE-T）和万兆以太网（10GBASE-T）传输。Profinet（工业以太网，需要千兆带宽的实时通讯）。EtherCAT（高速工业以太网）。EtherNET/IP（工业以太网）。POE供电加数据传输（通过以太网线缆同时传输数据和电源）。工业相机和视觉系统（高带宽图像数据传输）。
三、A编码和X编码的核心区别

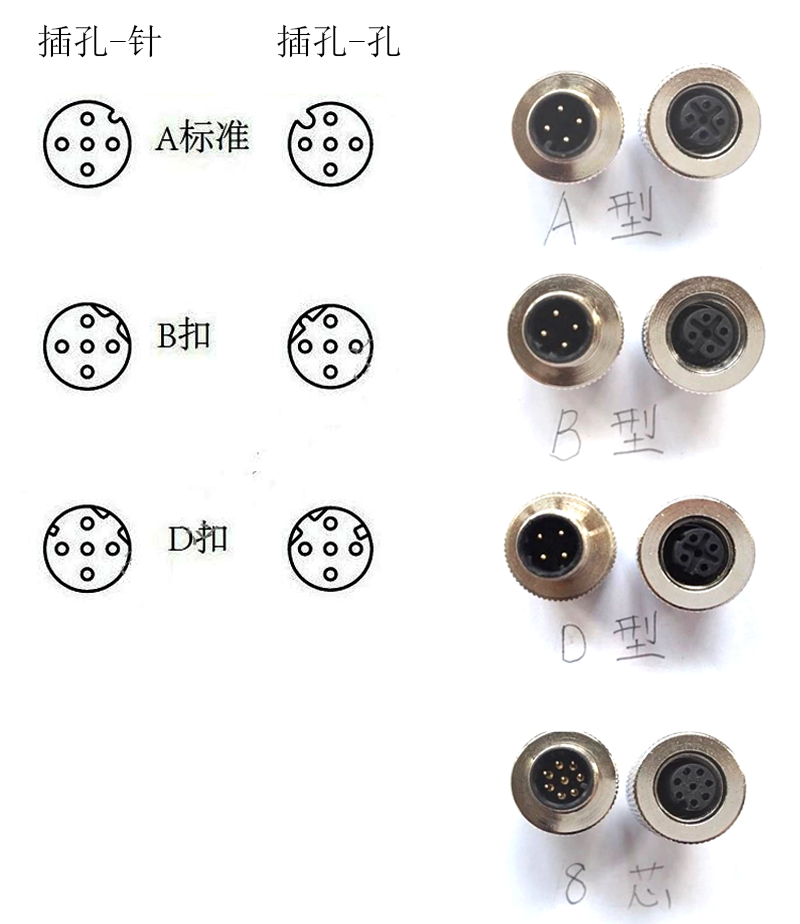

引脚定义不同。A编码8芯是通用信号引脚，8个引脚可自由定义。X编码8芯是固定以太网引脚，按IEEE 802.3标准定义四对双绞线。两种编码的引脚排列不同，物理上无法对接（防止误插）。
屏蔽结构不同。A编码8芯通常无独立屏蔽（可选整体屏蔽）。X编码8芯有四对独立屏蔽加整体屏蔽，每对双绞线单独包裹屏蔽层。屏蔽结构差异是X编码支持千兆以太网的关键。
数据传输速率不同。A编码8芯适合低速信号（开关量、串行通讯），数据传输速率通常不超过1Mbps。X编码8芯支持千兆以太网（1Gbps）和万兆以太网（10Gbps），频率带宽500MHz。
应用场景不同。A编码8芯用于传感器信号集成和低速总线（CANopen、DeviceNet）。X编码8芯用于工业以太网和高速数据传输（Profinet、EtherCAT、工业相机）。
成本不同。X编码8芯因复杂的屏蔽结构成本高于A编码8芯。在不需要千兆以太网的场景中选A编码可降低成本。
四、选型方法和注意事项
确认应用协议。先确认设备使用的通讯协议。传感器信号和CANopen选A编码。Profinet和EtherCAT选X编码（或D编码4芯）。千兆以太网选X编码。
确认传输速率。1Mbps以下选A编码。100Mbps选D编码4芯或X编码8芯。1Gbps以上必须选X编码8芯。
确认屏蔽需求。电磁干扰环境（变频器旁、电机旁）选屏蔽型。千兆以太网必须选X编码（含四对独立屏蔽）。普通传感器信号选A编码非屏蔽型即可。
确认对接设备编码。选型时必须确认对接设备（交换机、传感器、控制器）的连接器编码。不同编码物理上无法对接，选错编码导致无法连接。
确认芯数。8芯X编码是千兆以太网标准配置。如果只需要百兆以太网，4芯D编码更经济。如果需要多回路传感器信号，8芯A编码更合适。
POE供电需求。如果需要以太网供电（POE），X编码8芯可以同时传输数据和电源。引脚4、5和7、8用于POE供电。A编码8芯不适合POE应用。
五、常见选型错误
错误一用A编码替代X编码。有人为了节省成本用A编码8芯替代X编码8芯做千兆以太网传输。A编码没有四对独立屏蔽，双绞线之间串扰严重，千兆信号无法稳定传输，导致网络丢包和连接中断。
错误二用X编码做传感器信号。X编码8芯成本高，用于低速传感器信号是大材小用。传感器开关量信号选A编码3芯或4芯即可。
错误三混淆D编码和X编码。D编码4芯支持百兆以太网（100BASE-TX），X编码8芯支持千兆以太网。百兆需求选D编码4芯更经济，千兆需求选X编码8芯。
选型总结。M12连接器8芯选型的关键是确认应用协议和传输速率。千兆以太网和万兆以太网选X编码，传感器信号和低速总线选A编码。我们科迎法电气提供M12连接器全编码全芯数产品线，欢迎咨询选型。
