M8连接器是工业自动化领域使用最广泛的圆形连接器之一，采用M8乘1螺纹锁紧，外径8毫米，体积小巧，适合传感器、执行器和电磁阀的信号传输。我们上海科迎法电气在M8连接器生产和选型方面积累了大量经验。本文从用户选型角度出发，把面板安装和线端连接器的区别、芯数选择、密封等级和材料选型讲清楚。
M8连接器面板安装和线端安装方式和选型指南
一、面板安装型和线端型的区别
M8连接器按安装方式分为面板安装型（插座）和线端型（插头）。

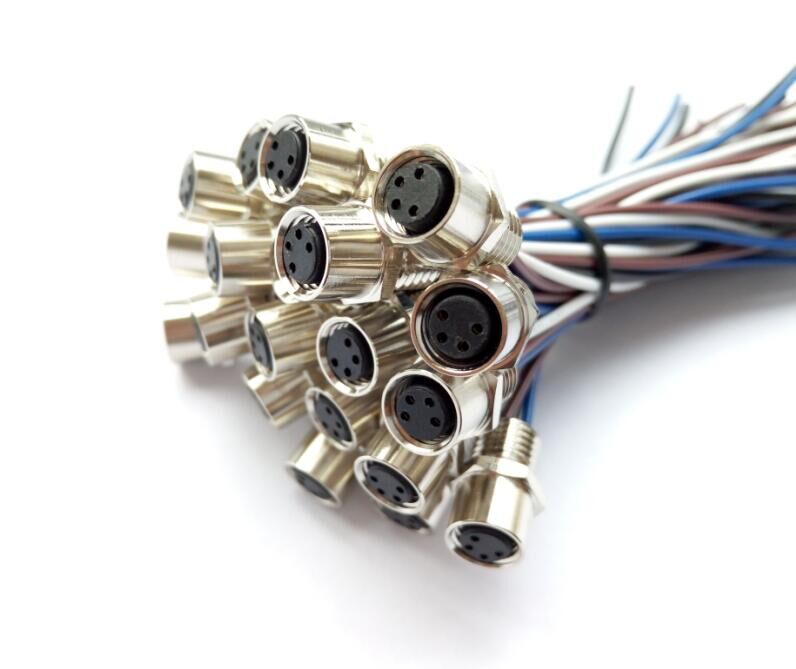

面板安装型插座安装在设备外壳或传感器面板上。插座有螺纹安装孔，从面板外侧穿入，内侧用螺母锁紧。插座尾部引出接线端子（螺丝接线端子或焊接端子）或尾部带电缆。面板安装型插座的作用是提供设备面板上的固定接口，对接时将插头插入插座实现电气连接。

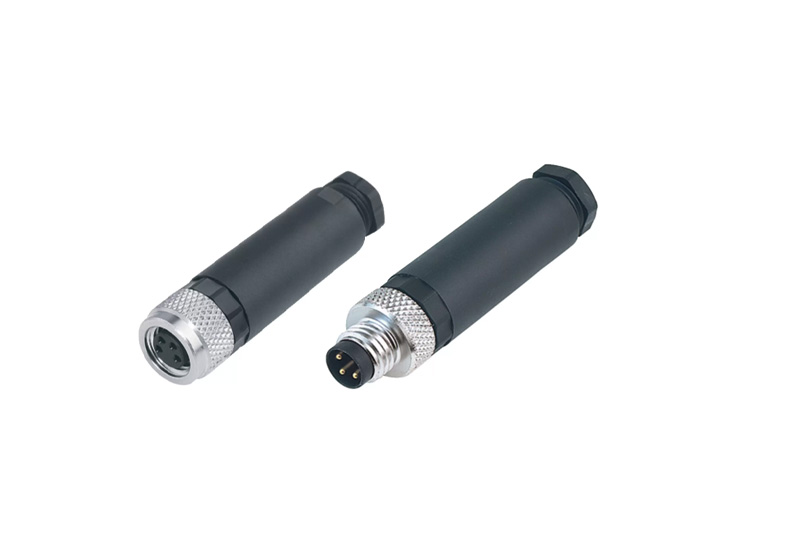

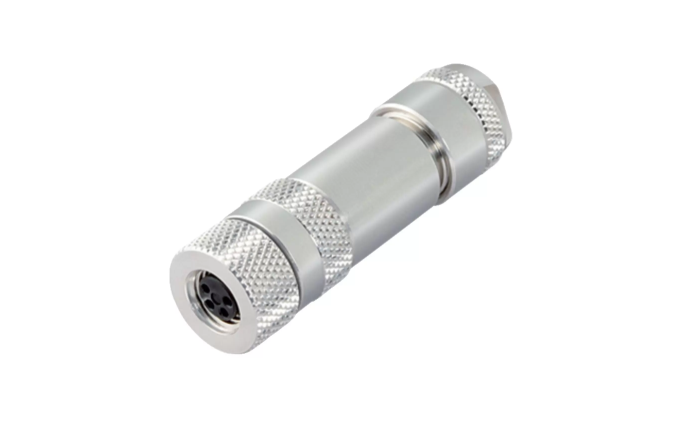

线端型插头安装在电缆末端。插头有M8乘1内螺纹，与插座的外螺纹对接旋紧。插头尾部连接电缆，电缆通过注塑硫化成型密封。线端型插头的作用是提供电缆端的可移动接口，可随时插拔。
选型时确认接口位置。设备面板上需要固定接口选面板安装型插座。电缆末端需要可移动接口选线端型插头。两者配合使用：插座固定在设备面板上，插头带电缆插入插座。
二、芯数选择
M8连接器常见芯数有3芯、4芯和5芯。
3芯用于开关量信号传输。引脚定义1号正极（棕色）、3号负极（蓝色）、4号信号（黑色）。3芯适合接近开关、光电传感器和电磁阀的控制信号传输。
4芯用于双信号或电源加信号传输。引脚定义1号正极（棕色）、2号空（白色）、3号负极（蓝色）、4号信号（黑色）。4芯适合NAMUR传感器和双通道安全传感器。
5芯用于总线通讯传输。引脚定义1号正极、2号负极、3号数据正、4号数据负、5号屏蔽。5芯适合Profinet和IO-Link通讯。
选型时确认传感器或执行器的引脚定义和芯数要求。3芯和4芯是常用规格，5芯适合总线通讯场景。
三、密封等级选择
M8连接器密封等级有IP65、IP67和IP68。
IP65防喷水，适合安装在设备面板上不直接暴露在水中的位置。面板安装型插座IP65足够。
IP67防短时浸水（1米水深30分钟），适合安装在可能被水溅或短时浸泡的位置。线端型插头选IP67，因为电缆末端可能在清洗或积水环境中。
IP68防持续浸水（协议深度和时间），适合安装在长期浸水环境中的连接器。IP68连接器采用特殊密封结构（多层O型圈或灌封密封）。
选型时确认安装环境。设备面板内安装选IP65。户外或潮湿环境选IP67。水下长期使用选IP68。
四、材料选择
壳体材料。标准配置铜合金镀镍，耐腐蚀性好，成本适中。沿海或腐蚀环境选316L不锈钢。食品和制药行业选不锈钢（易清洗无镀层脱落）。轻型化需求选铝合金（但铝合金不耐磨）。
接触件材料。铜合金镀金（金层厚度0.2到0.8微米），确保在腐蚀性环境中长期使用不氧化。金层越厚耐腐蚀性越好但成本越高。
密封圈材料。标准配置FKM氟橡胶（耐温零下20到零上200摄氏度，耐油耐化学性好）。水蒸气环境选EPDM。极低温环境选硅胶（零下60摄氏度）。强腐蚀环境选FFKM全氟弹性体。
电缆外护套材料。标准配置PVC（经济型，耐温零下20到零上80摄氏度）。需要耐油耐水解选PUR聚氨酯（耐油耐水解耐磨损，适合拖链电缆）。高温环境选硅胶或PTFE。
五、直头和弯头选择
线端型插头有直头和弯头两种。
直头插头沿电缆轴向伸出，适合面板后方有足够走线空间的安装位置。直头插头结构简单成本较低。
弯头插头沿电缆轴向90度弯角伸出，适合面板后方空间受限或电缆需要沿面板平行走线的安装位置。弯头插头在空间紧凑的设备中有优势，但成本略高于直头。
选型时确认走线空间。面板后方空间充足选直头。空间受限或需要沿面板平行走线选弯头。
六、带灯和不带灯选择
部分M8面板安装型插座带LED指示灯。LED指示灯显示连接器的通电状态和信号状态。通电时LED亮（通常绿色或红色），信号传输时LED闪烁。
带灯插座适合需要直观判断连接状态的应用场景，如设备面板上的传感器接口，维护人员通过LED快速判断传感器是否通电和信号是否正常。
不带灯插座成本较低，适合不需要状态指示的场景。
七、应用场景
场景一 传感器接口。接近开关、光电传感器和温度传感器使用M8连接器连接控制器。3芯或4芯传输信号。
场景二 电磁阀控制。气动和液压电磁阀使用M8连接器连接驱动器。3芯传输电源和驱动信号。
场景三 总线通讯。Profinet和IO-Link设备使用5芯M8连接器传输数据。
场景四 食品和制药行业。不锈钢壳体M8连接器在食品和制药生产线使用，耐腐蚀易清洗。
如需M8连接器选型或安装技术支持，请联系科迎法电气技术团队。
