电液连接器是煤矿液压支架电液控制系统的关键组件，连接先导阀、支架控制器和通讯电缆。在煤矿井下恶劣环境中，连接器的护套类型直接决定线缆的抗拉、抗切割和抗挤压性能。钢丝编织护套和普通注塑护套是两种常见护套类型，性能差异显著。我们上海科迎法电气在煤矿电液控制系统连接器的设计和制造方面积累了丰富经验。本文从煤矿电液控制系统人员的选型角度出发，把两种护套类型的结构差异、性能对比、应用场景和选型方法讲清楚。

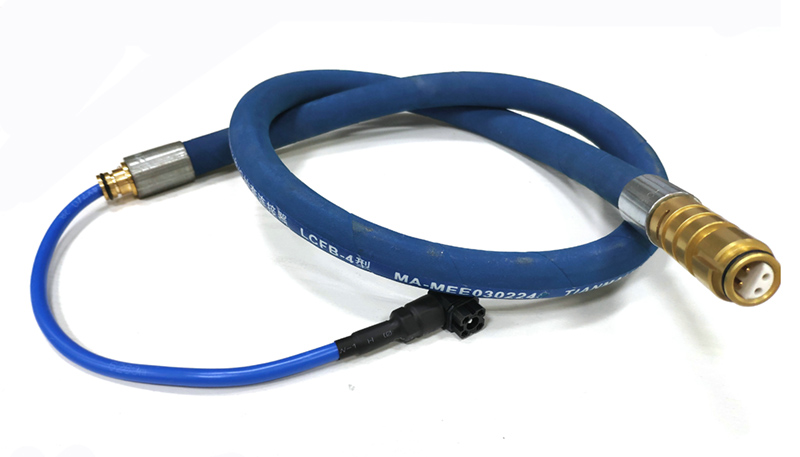

煤矿液压电液连接器钢丝编织护套和普通注塑护套如何选型？
一、钢丝编织护套电液连接器
钢丝编织护套是在电缆外层用镀锌钢丝或不锈钢丝编织成网状护套，包裹在电缆橡胶护套外面。钢丝编织层提供机械保护和电磁屏蔽双重功能。
钢丝编织护套的结构。从内到外依次为：线芯（多股镀锡铜丝绞合）、绝缘层（PE或PP）、填充层、内护套（橡胶）、钢丝编织层（镀锌钢丝或不锈钢丝）、外护套（阻燃橡胶）。钢丝编织层的密度通常为百分之70到百分之90（编织覆盖率越高保护越好）。
钢丝编织护套的抗拉性能。钢丝编织层承受轴向拉力，防止电缆在受拉时线芯断裂。钢丝编织护套电缆的抗拉强度通常大于200牛（2米和5米长度规格），远高于普通注塑护套电缆（抗拉强度约50到100牛）。在液压支架移动过程中电缆受到拉扯时，钢丝编织层保护线芯不被拉断。
钢丝编织护套的抗切割性能。煤矿井下有锋利的煤岩断面和金属支架边缘，电缆容易被切割损伤。钢丝编织层的钢丝直径0.2到0.4毫米，编织密度高，形成金属网状保护层。利刃切割时先接触钢丝编织层，钢丝阻挡切割力保护内部线芯。抗切割性能远高于普通注塑护套。
钢丝编织护套的抗挤压性能。液压支架推移过程中电缆可能被支架挤压。钢丝编织层分散挤压力，减少局部压强对线芯的损伤。抗挤压性能优于普通注塑护套。
钢丝编织护套的电磁屏蔽功能。钢丝编织层是连续的金属导体，提供360度电磁屏蔽，阻挡外部电磁干扰进入线芯。在变频器和大功率电气设备附近，钢丝编织层的屏蔽效果显著。
二、普通注塑护套电液连接器
普通注塑护套是使用橡胶或PVC材料通过注塑工艺成型的一体护套，无钢丝编织层。
普通注塑护套的结构。从内到外依次为：线芯、绝缘层、填充层、护套（橡胶或PVC一体注塑成型）。没有钢丝编织层。
普通注塑护套的抗拉性能。抗拉强度依赖橡胶材料和线芯本身，通常50到100牛。在受拉时橡胶护套先变形，然后线芯受力。抗拉强度低于钢丝编织护套。
普通注塑护套的抗切割性能。橡胶或PVC护套的硬度通常邵氏A70到85，利刃容易切割。无金属保护层，切割后直接损伤线芯。
普通注塑护套的电磁屏蔽。普通注塑护套无金属屏蔽层，不提供电磁屏蔽功能。在电磁干扰环境中，需要依赖线芯自身的屏蔽层（铝箔屏蔽或编织屏蔽）。
三、钢丝编织和普通注塑护套对比
抗拉强度。钢丝编织大于200牛，普通注塑50到100牛。液压支架移动频繁的工况选钢丝编织。
抗切割性能。钢丝编织有金属网保护，普通注塑无保护。煤岩断面和金属边缘多的工况选钢丝编织。
抗挤压性能。钢丝编织分散挤压力，普通注塑依赖橡胶硬度。液压支架推移区域选钢丝编织。
电磁屏蔽。钢丝编织提供360度屏蔽，普通注塑无屏蔽。变频器和大功率设备附近选钢丝编织。
柔软度和弯曲半径。钢丝编织护套较硬，弯曲半径较大（通常大于电缆外径8到10倍）。普通注塑护套较软，弯曲半径较小（大于外径5到6倍）。需要频繁弯折的场合普通注塑更灵活。
重量。钢丝编织护套较重，普通注塑较轻。长距离布线选普通注塑减轻重量。
成本。钢丝编织护套成本高于普通注塑护套。在不需要高机械保护的区域选普通注塑可降低成本。
四、电液连接器本安防爆要求
煤矿井下有甲烷气体（I类矿井环境），电液连接器需要满足本安防爆要求。
本安防爆原理。本安型Exibl防爆通过限制电路中的电气参数（电压、电流、电感和电容），使电路在正常工作或故障状态下产生的电弧和火花能量不足以点燃甲烷气体。电液连接器用于本安回路，额定电压不超过36V直流，额定电流不超过3A。
本安型电液连接器的技术参数。防爆标志Exibl I（矿用本安型）。额定电压36V直流。额定电流3A。接触电阻不大于8毫欧。绝缘电阻不小于500兆欧。防护等级IP67。工作温度负20到正60摄氏度。
钢丝编织层和本安防爆的关系。钢丝编织层本身不是防爆元件，但提供电磁屏蔽保护本安回路不受外部干扰。本安认证关注的是连接器的电气参数（电压、电流、电感、电容），而非护套类型。钢丝编织和普通注塑护套都可以用于本安回路，但钢丝编织的机械保护和电磁屏蔽更适合煤矿恶劣环境。
五、电液连接器选型要点
确认防爆标志。煤矿井下必须选Exibl I本安型。确认连接器有煤安认证（MA标志）。
确认护套类型。液压支架移动频繁、煤岩断面多、机械冲击大的区域选钢丝编织护套。固定布线区域可选普通注塑护套。
确认电缆长度。标准规格2米和5米，可按支架间距定制。支架间距1.5米选2米线，支架间距4米选5米线。
确认转接接口。液压支架控制器和先导阀的接口类型决定连接器型号。常见接口有lumb（KYF12K5ZT）、赫斯曼G4W1F、DLJ50等。选型时确认对接设备的接口型号。
确认芯数和引脚定义。2针2孔连接器用于先导阀控制信号。4针连接器用于支架控制器通讯。确认对接设备的引脚定义和芯数要求。
确认环境温度。煤矿井下温度通常负20到正30摄氏度，标准电液连接器的工作温度范围满足要求。高温区域（如回采工作面）需要选耐高温型。
六、电液连接器使用维护
定期检查护套。钢丝编织护套检查编织层是否断裂或锈蚀。普通注塑护套检查是否有切割、磨损或老化开裂。发现问题及时更换。
检查连接器接触件。定期检查连接器针孔接触件是否氧化或变形。接触电阻增大可能导致信号丢失或控制失灵。
检查密封性能。IP67密封圈老化会导致水汽进入连接器。定期检查密封圈状态，必要时更换。
检查电缆弯曲。电缆在支架拐弯处弯曲半径不能过小，避免线芯断裂。钢丝编织护套弯曲半径大于电缆外径8到10倍。
选型总结。电液连接器选型的关键是确认护套类型和防爆标志。液压支架移动区域选钢丝编织护套Exibl本安型，固定布线区域可选普通注塑护套。我们科迎法电气提供钢丝编织和普通注塑两种护套类型的电液连接器全规格产品线，欢迎咨询选型。
