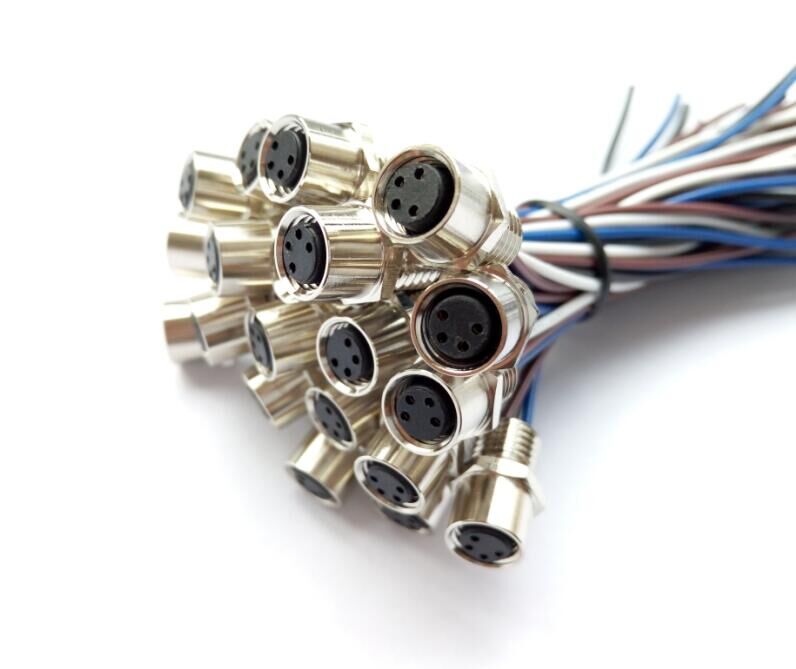

现场用M8插座的工程师应该都有体会——同样一个面板安装孔，3芯和4芯的插座焊脚排列不一样，选错了装不上。M8插座在小型传感器、执行器、紧凑型I/O模块上用得多，但3芯、4芯、5芯、6芯各管各的活，不能混用。
M8插座3芯4芯怎么选？
3芯插座：开关量传感器的标配
3芯M8插座是NPN和PNP型接近开关、光电开关的常用配置。三根线分别对应电源正、电源负和信号输出。没有多余的线，刚好够用。3芯插座的面板开孔尺寸最小，法兰盘直径紧凑，适合传感器外壳、小型控制盒等空间紧张的位置。科迎法3芯M8插座标准库存充足，一般当天可发货。
4芯插座：模拟量传感器和屏蔽线的选择
比3芯多了一根线，4芯M8插座可以走模拟量信号。4-20mA电流信号、0-10V电压信号，需要额外的屏蔽线或者单独供电回路的时候，4芯就派上用场了。温度变送器、压力传感器、带诊断功能的智能传感器，通常配4芯M8插座。如果传感器电缆带编织屏蔽层，屏蔽层可以焊接到4芯插座的第四脚或者通过外壳接地，这个要看设备端的接地设计。科迎法4芯M8插座支持面板法兰安装和PCB直插焊接两种方式，适配不同装配工艺。
5芯和6芯：多路信号和编码器
5芯M8插座在模拟量加屏蔽的场合有用，部分现场总线（如DeviceNet）也用5芯配置。6芯M8插座用在编码器上比较多——A、B、Z三路差分信号加电源和地，刚好六根线。光电编码器、磁编码器、旋转变压器，需要多路差分信号传输的时候，6芯比4芯更合适。6芯M8插座的针脚排列更密，焊接时要小心连锡。
安装方式：面板法兰还是PCB直插
M8插座的安装方式主要看设备内部结构和生产工艺。面板法兰安装是通过螺母从设备内侧锁紧，法兰盘直径紧凑，适合控制箱、传感器外壳、设备面板这些场景。法兰盘的开孔尺寸是标准化的，市面上的M8插座基本通用，科迎法M8插座法兰符合多数传感器制造商的预留孔位。
PCB直插焊接是另一种方式，焊脚间距2.54mm标准栅格，跟常见的PCB板孔距匹配。适合回流焊和波峰焊工艺，批量生产的时候效率高。沉孔式安装是第三种，面板上开沉头孔，插座嵌入面板表面，外露高度减少，适合精密仪器内部空间极度紧张的位置。
防护等级：IP67是标配，IP68看环境
M8插座插合锁紧之后，靠O型密封圈压缩实现密封。标准IP67可以防尘防短时间浸水，车间里够用。如果设备在户外长期使用、或者可能泡在水里，要选IP68的型号。壳体材质通常是黄铜镀镍，镀镍层保证螺纹旋合顺滑，不会拧几次就发涩。有腐蚀性气体的环境（化工厂、海边），可以选不锈钢外壳的M8插座。
选型一句话
先看传感器输出类型，开关量用3芯，模拟量用4芯，编码器用6芯。再定安装方式，面板法兰还是PCB直插。防护等级IP67够用，特殊情况选IP68。编码选A编码（传感器信号），不选B编码（现场总线）。科迎法M8插座支持非标定制，包括特殊芯数定义、引脚长度调整、彩色外壳等。拿不准的拍个设备面板照片问技术。
