大面积机翼光照测试太阳光模拟器

大面积机翼光照测试太阳光模拟器产品概述

大面积机翼光照测试太阳光模拟器是上海科迎法电气面向航空航天与大型光伏部件的地面环境验证设备，属于按项目定制的大型光照系统。其有效辐照面积≥6.2m×2.8m（约17.4平方米），整机外形≤W7m×D5.6m×H2.6m，可把整段机翼、整流罩、太阳能电池阵或大型组件完整置于均匀光场内，而不是靠小光斑逐块扫描拼接。

为什么要做得这么大？机翼涂层、复合材料蒙皮、热控涂层的失效往往从局部开始，温度梯度与光照不均会直接改变试验结论；分块照射还会在接缝处造成重复照射与漏照，热历史无法还原。大面积一次成型的意义，在于让被测件在同一次试验中接受一致的辐照与温度边界条件，数据才有可比性。

系统由光源阵列、匀光与准直光路、环境箱体、温湿度控制、负载与测试通道、控制软件六部分组成。光谱覆盖280~3000nm，辐照强度800~1200W/m²可调，参考IEC 60904-9 Class BBA等级；箱内温度-40~+100°C、湿度20~90%RH可选配，用于模拟高空低温、地面高温与湿热等复合环境。

测试需求与光学原理

大面积光场与"一次照射"

大型部件的太阳辐射试验有两种做法：整件置于大光场中一次照射，或用小光斑分区扫描。后者设备成本低，但接缝处重复照射造成局部过热，漏照区又无法补测，最终的热分布图是拼接出来的，不能反映真实工况。本系统采用前一种方式，光源阵列覆盖整个有效辐照面，被测件一次装夹、一次试验完成。

280~3000nm 与高空光谱

航空航天部件在飞行中面对的是大气层外的太阳辐射，紫外成分远强于地面AM1.5条件，红外波段也缺少大气吸收。系统光谱做到280~3000nm（可选），从紫外覆盖到中远红外，既能考核涂层与复合材料的紫外老化，也能考核热控涂层在红外波段的吸收与发射特性。地面试验常用AM1.5G作基准，高空模拟则需提高紫外占比，具体配比按试验大纲约定。

均匀性5%与稳定性1%的由来

大面积光场最难做的是均匀性：光源阵列中任何一支灯的衰减、任何一块匀光片的偏差，都会在几米宽的面上放大成可见的明暗带。系统把测试区域内照度偏差控制在5%以内、稳定性控制在1%以内——前者保证同一块蒙皮上各点接受相同的辐射热流，后者保证数小时试验中光强不漂移，否则温升曲线会出现无法解释的台阶。

系统构成与结构设计

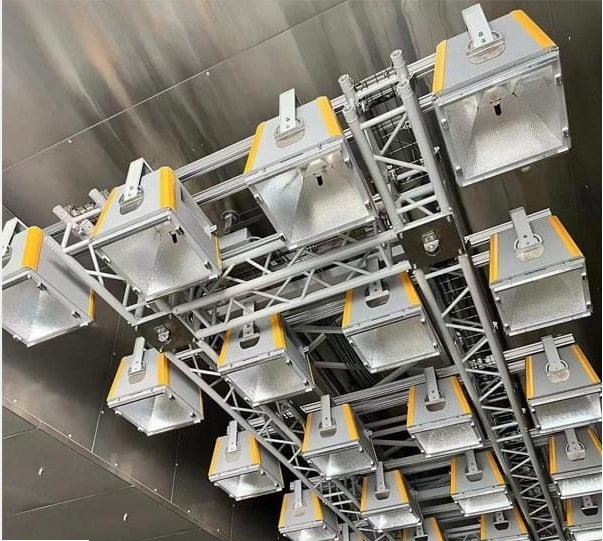

光源阵列与辐照度调节

辐照强度800~1200W/m²连续可调，覆盖地面强日照与近地轨道太阳常数的常用区间。阵列由多组光源模块拼成，每模块独立驱动、独立监测，某模块异常时可单独检修而不必整机停机。调节通过统一软件下发，各模块同步响应，避免分区调节让光场出现阶梯。

环境箱与温湿度控制

箱内温度-40~+100°C、湿度20~90%RH均可选配。低温段模拟高空与高纬度环境，高温段对应地面暴晒停机工况，湿热段考核密封与防腐。光照与环境控制同时作用时箱内热负荷很大，控温系统需按最大辐照度核算制冷量与风道循环，这一点必须在方案阶段确定，不能按常温工况估算。

负载与测试通道布置

负载规格按被测件组合配置：可放6块2m×1m×50mm组件，或4块2.5m×1.2m组件，也可调整为兼容0.3m×0.3m的小组件。测试通道对应配置1m×2m组件用源表6个、0.3m×0.3m组件用源表12个，所有通道独立测试并集成到同一系统。不同种类通道的连接线需显著标识——大型系统里线缆一多，接错通道是最常见的数据异常来源。

技术参数

MPPT与I-V测试能力

MPPT跟踪与发电量统计

MPPT测试使组件始终工作在最大功率点附近，实时统计发电量，用于评估电池阵在真实光照剖面下的输出能力。跟踪精度≤1%（任何环境条件下），重复度≥99.75%（重复测试10次），意味着同一组件多次测试的功率读数差异极小，适合长时间稳定性观察。系统具备高温、欠压、过压、漏电、过流、过充、超载保护，异常时自动退出跟踪，避免损伤组件。

I-V扫描与电子负载选型

1m×2m（兼容2.5m×1.2m）组件的I-V测试对电子负载有明确要求：电压量程300V、电压分辨率10mV、电压精度0.1%FS（300mV）；电流量程6A、电流分辨率1mA、电流精度0.1%+0.1%FS（6~12mA）；功率范围400W、功率分辨率100mW、功率精度0.5%+0.5%FS（2~4W）。量程应按最大组件规格选，不要按常用小样品选，否则大组件测试时电压或电流被卡在量程上限，I-V曲线顶部会削平。

多通道独立与数据一致性

所有测试通道独立采集、统一时钟，同一轮试验中不同组件的I-V与MPPT数据可横向比较。多通道的价值在效率——大光场一次可容纳多块组件，若只有单通道，其余组件只能空等光照；但也带来一致性风险：通道间源表精度差异、线缆阻抗差异都会体现在数据上。交付前应做通道一致性比对，并把偏差记录进验收报告。

典型应用场景

机翼涂层与蒙皮热响应

机翼表面涂层在强日照下的温升直接影响结构热应力与隐身性能。试验时把翼段置于光场中，按飞行剖面设定辐照度，用红外热像仪记录表面温度分布，观察不同光强下的升温速率与平衡温度。大面积光场的意义在于整段翼面同时受照，从翼根到翼尖的热流梯度是真实的，而不是分块拼接的近似值。

复合材料整流罩与雷达罩

复合材料对紫外与高温的敏感性高于金属，长期日照会出现树脂基体老化、纤维界面脱粘。把整流罩或雷达罩整件放入箱体，在光照与温湿度循环交替作用下做加速老化，定期检测透波率、表面粗糙度与层间剪切强度，可把光、热、湿三个因素的综合作用复现出来。这类试验周期长，对光源稳定性要求最高。

太阳能电池阵与大型组件

卫星、无人机翼面上的太阳能电池阵由多片电池串并联，任何一片被遮挡或受光不足都会拉低整串输出。用大面积光场整阵照射，配合多通道I-V与MPPT测试，可同时得到整阵功率、单串电流与遮挡影响，比逐片测试更接近实际发电状态。

光学窗口与热控涂层

光学窗口在强紫外与真空温差环境下会出现透过率下降、镀膜脱落；热控涂层（如白漆、二次表面镜）的吸收率与发射率比值直接决定航天器热平衡。用280~3000nm的宽光谱照射，可同时考核紫外老化与红外热特性，评估涂层在长期日照后的吸收率漂移。

定制流程、安装与维护

方案阶段要确认的信息

定制这类系统，需要先明确四组信息：被测件的最大外形尺寸与数量（决定光场面积与负载布置）、试验大纲要求的光谱配比与辐照度剖面（决定光源选型与调光方式）、温湿度范围与循环谱（决定箱体与制冷量）、数据接口与上位系统（决定通道数与通信协议）。这些信息确认得越早，后期改动越少；厂房门洞、承重地面与供电容量也应同步核对。

安装与光场标定

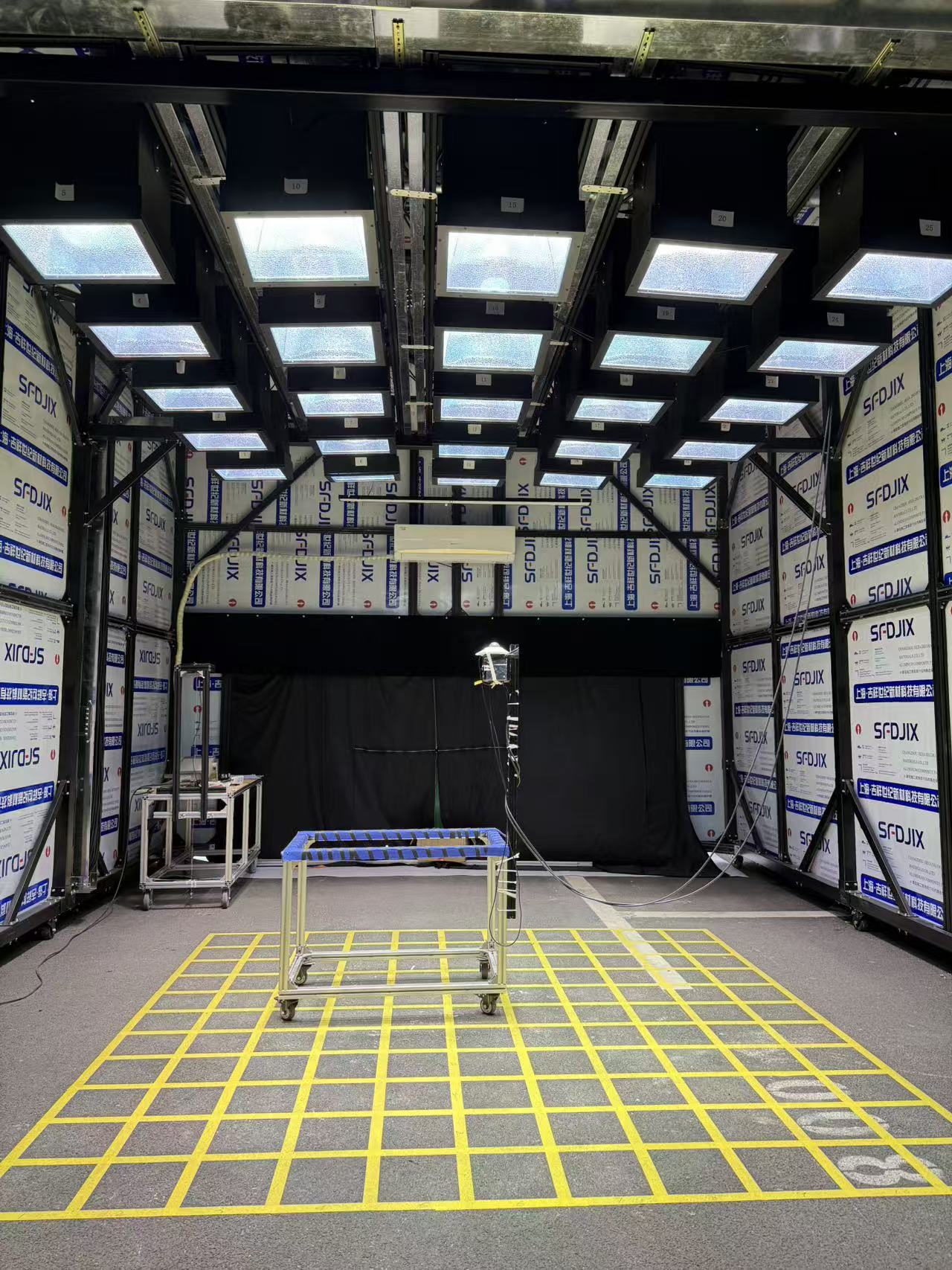

设备为分体式结构，光源阵列、箱体、控制柜分体运输、现场组装。安装后必须做光场标定：在有效辐照面内按网格布点测照度，绘出均匀性分布图，偏差超出5%的区域通过调整模块角度或更换衰减片修正。标定数据是后续所有试验的基准，应由供需双方共同确认并存档。

日常维护与周期校准

日常维护重点是光源模块与散热：定期清洁匀光片与出光窗口的积尘，检查风扇与风道是否堵塞，记录每模块的运行小时数并观察衰减趋势。建议每年做一次全光场复标，内容包括辐照度示值、均匀性分布、光谱匹配度与温湿度控制精度；光源模块衰减到阈值时成组更换，避免局部照度塌陷破坏整场均匀性。

常见问题

辐照面积有多大

有效辐照面积≥6.2m×2.8m（约17.4平方米），整机尺寸≤W7m×D5.6m×H2.6m，可按被测件尺寸调整。专为机翼、整流罩、太阳能板等超大尺寸部件的光照测试设计。

能模拟哪些环境条件

除光照外可集成温度与湿度控制：箱内温度-40~+100°C、湿度20~90%RH可调，可模拟高空低温、地面高温、湿热等气候条件，用于评估航空航天材料的环境适应性。

光谱与辐照度指标

光谱波长280~3000nm，参考IEC 60904-9 Class BBA等级；辐照强度800~1200W/m²可调，覆盖紫外到红外全波段，可模拟高空太阳辐射（AM0）的光谱特征。

是否支持MPPT与I-V测试

支持。MPPT使组件在最大功率点附近工作并实时统计发电量，跟踪精度≤1%；I-V测试可选配1m×2m组件源表6个或0.3m×0.3m组件源表12个，所有通道独立测试、集成到同一系统。

可测试哪些航空航天部件

可测机翼表面涂层、整流罩复合材料、太阳能电池阵、热控涂层、光学窗口、雷达罩等在阳光下的热响应、老化特性与光电转换效率，也适用于大型无人机、卫星等航天器部件的地面环境验证。
