电磁阀连接器（行业内亦称赫斯曼连接器）是工业自动化领域中用于电磁阀、压力变送器、过程仪表等设备电气连接的核心组件。科迎法电气依托近二十年的连接器研发制造经验，推出了覆盖标准型、小型化、加长型、带指示灯等全场景需求的电磁阀连接器产品矩阵，提供圆形底座（圆爪）与方形底座两种安装形式，全面兼容国际通用接口标准，为客户提供一站式选型采购体验。
科迎法全系列产品均采用高品质阻燃工程塑料与精密金属端子，具备IP67防护等级，适应各类工业现场严苛环境。产品已广泛应用于气动液压系统、过程自动化、工程机械、机床装备、轨道交通及新能源等领域，累计交付量超百万只，深受客户信赖。
电磁阀连接器（赫斯曼连接器）全系列
品类齐全 · 兼容并蓄 · 一站式选型
产品系列总览
| 系列 | 适用场景 | 安装接口 | 额定电流 | 核心特点 |
|---|---|---|---|---|
| GDM标准系列 | 常规电磁阀与变送器 | M27×1.5 / 方形法兰 | 10A | 通用性最强，国产替代首选 |
| GDM17小型系列 | 紧凑型电磁阀与微型仪表 | M15×1.5 / 方形法兰 | 4A | 体积小巧，带六方螺母 |
| GDM加长系列 | 带保温层阀体与深腔安装 | M27×1.5加长 / 方形法兰 | 10A | 加长螺纹穿透保温层 |
| MPM标准系列 | 常规电磁阀与变送器 | M27×1.5 / 方形法兰 | 10A | GDM兼容款，供货迅速 |
| MPM带灯系列 | 需状态指示的电磁阀 | M27×1.5 / 方形法兰 | 10A | 集成LED，状态一目了然 |
全系列共性特点
-
全系国产化制造：自主开模、注塑、组装，全链条品质可控，供货稳定。
-

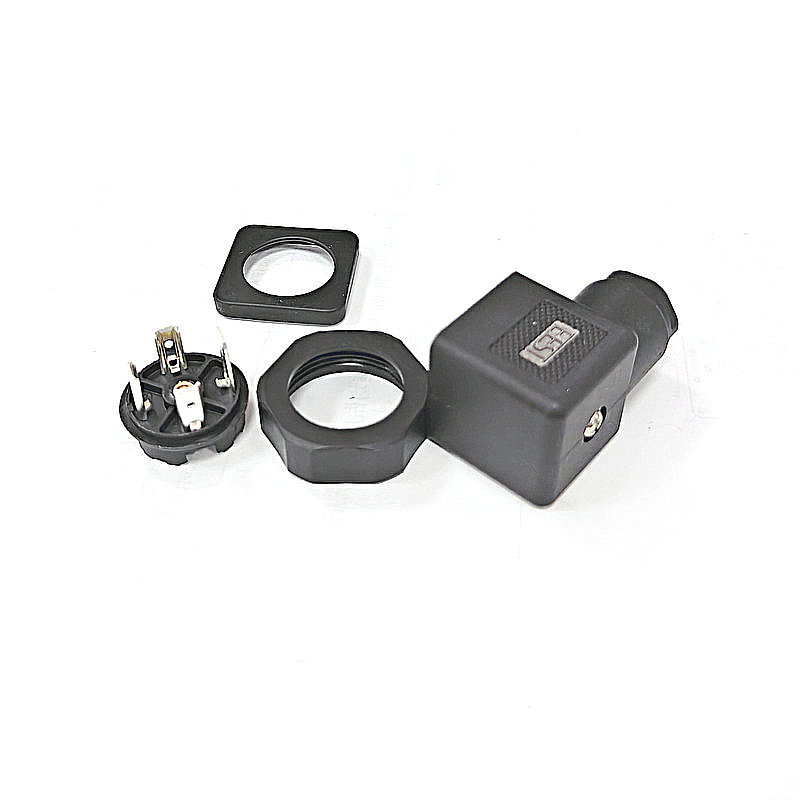

双安装形式覆盖：全系提供M系列螺纹圆形底座（圆爪）与方形底座两种安装形式，适配不同阀体接口。
-
国际标准兼容：安装尺寸与接口定义全面兼容国际通用标准，原位替换无需改造。
-
高防护等级：全系标配IP67防护，防尘防水，适应潮湿多尘及户外露天环境。
-
接线可靠：内部螺钉压接方式，接触电阻小，抗振防松。
-
阻燃材质：外壳采用UL94 V-0等级阻燃工程塑料，安全可靠。
-
供货迅速：标准品常备库存，批量订单交付周期短。
-
成本优势：国产化制造，较进口品牌综合成本降低30%至50%。
各系列详解
一、GDM标准系列
GDM标准系列（含GDM12B、GDM3009、BEST连接器）是科迎法电磁阀连接器产品线中的主力系列，严格遵循赫斯曼标准接口规范，在电气性能、机械强度、环境适应性等方面全面对标进口品牌，是实现国产化替代的理想选择。
| 项目 | 规格 |
|---|---|
| 安装形式 | 圆爪（M27×1.5螺纹）/ 方座（方形法兰） |
| 额定电流 | 最大10A |
| 触点配置 | 2+PE / 3+PE可选 |
| 适用线径 | 最大1.5mm²（AWG 16） |
| 典型型号 | BST-M27×1.5（圆爪）/ BST-□27（方座） |
二、GDM17小型系列（小赫斯曼）
GDM17小型系列专为紧凑型电磁阀、小型压力变送器及空间受限的精密仪表设计，外形尺寸较标准系列显著缩小，并标配带六方螺母的M16×1.0连接螺纹，安装拆卸无需专用工具，现场操作便捷高效。
| 项目 | 规格 |
|---|---|
| 安装形式 | 圆爪（M15×1.5螺纹）/ 方座（方形法兰） |
| 连接螺纹 | M16×1.0（带六方螺母） |
| 额定电流 | 最大4A |
| 触点配置 | 2+PE / 3+PE可选 |
| 适用线径 | 最大0.75mm²（AWG 18） |
| 典型型号 | BST/口17-M15×1.5（圆爪）/ BST/口17-口17（方座） |
三、GDM加长系列
GDM加长系列专为带保温层或隔热夹套的阀体及深腔安装场景设计，显著加长的螺纹颈部可穿透保温层将接线端引出至外部，有效解决标准长度连接器被埋没于保温层内无法接线的难题。
| 项目 | 规格 |
|---|---|
| 安装形式 | 圆爪（M27×1.5螺纹加长）/ 方座（方形法兰加长） |
| 出线螺纹 | PG7 / 1/2NPT / M20×1.5 / G1/2可选 |
| 额定电流 | 最大10A |
| 触点配置 | 2+PE / 3+PE可选 |
| 适用线径 | 最大1.5mm²（AWG 16） |
| 典型型号 | BST/GDM12-M27×1.5-加长螺纹代码（圆爪）/ BST/GDM12B-□27-加长代码（方座） |
四、MPM标准系列
MPM标准系列是与GDM标准系列安装尺寸完全兼容的经典款电磁阀连接器，同属国际通用接口标准，客户可根据品牌偏好或采购体系灵活选择。
| 项目 | 规格 |
|---|---|
| 安装形式 | 圆爪（M27×1.5螺纹）/ 方座（方形法兰） |
| 额定电流 | 最大10A |
| 触点配置 | 2+PE / 3+PE可选 |
| 适用线径 | 最大1.5mm²（AWG 16） |
| 典型型号 | BST/MPM-M27×1.5（圆爪）/ BST/GDM12B-□27（方座） |
五、MPM带灯系列
MPM带灯系列在标准MPM系列基础上集成高亮LED指示灯，电磁阀通电时指示灯同步点亮，现场操作与维护人员无需使用万用表，目视即可判断电磁阀工作状态，大幅提升故障排查与日常巡检效率。
| 项目 | 规格 |
|---|---|
| 安装形式 | 圆爪（M27×1.5螺纹）/ 方座（方形法兰） |
| LED电压 | DC 24V / AC 220V可选 |
| 额定电流 | 最大10A |
| 触点配置 | 2+PE |
| 适用线径 | 最大1.5mm²（AWG 16） |
| 典型型号 | BST/MPM-M27×1.5-D24/D220（圆爪）/ BST/MPM-□27-D24/D220（方座） |
各系列选型对照表
| 选型需求 | 推荐系列 | 安装接口 | 型号示例 |
|---|---|---|---|
| 常规电磁阀，标准安装，无特殊要求 | GDM标准系列 | M27×1.5（圆爪） | BST-M27×1.5 |
| 常规电磁阀，标准安装，无特殊要求 | GDM标准系列 | 方形法兰（方座） | BST-□27 |
| 常规电磁阀，标准安装，无特殊要求 | MPM标准系列 | M27×1.5（圆爪） | BST/MPM-M27×1.5 |
| 常规电磁阀，需状态指示 | MPM带灯系列 | M27×1.5（圆爪） | BST/MPM-M27×1.5-D24 |
| 常规电磁阀，需状态指示 | MPM带灯系列 | 方形法兰（方座） | BST/MPM-□27-D220 |
| 紧凑型电磁阀，安装空间受限 | GDM17小型系列 | M15×1.5（圆爪） | BST/口17-M15×1.5 |
| 紧凑型电磁阀，安装空间受限 | GDM17小型系列 | 方形法兰（方座） | BST/口17-口17 |
| 阀体带保温层，需加长穿透 | GDM加长系列 | M27×1.5加长（圆爪） | BST/GDM12-M27×1.5-PG7 |
| 阀体带保温层，需加长穿透 | GDM加长系列 | 方形法兰加长（方座） | BST/GDM12B-□27-加长代码 |
GDM与MPM系列关系说明
GDM系列与MPM系列在安装尺寸和接口定义上完全一致，均为符合国际通用标准的电磁阀连接器，两者主要差异在于产品系列型号命名，可互换使用。客户可根据自身采购体系、品牌偏好或供应渠道灵活选择，两者品质标准一致，供货均有保障。
标准赫斯曼与小赫斯曼选型建议
| 对比维度 | GDM标准系列 / MPM系列 | GDM17小型系列 |
|---|---|---|
| 外形尺寸 | 常规尺寸 | 紧凑小巧 |
| 安装螺纹 | M27×1.5 | M15×1.5 / M16×1.0 |
| 额定电流 | 最大10A | 最大4A |
| 适用线径 | 最大1.5mm² | 最大0.75mm² |
| 推荐场景 | 常规电磁阀、标准变送器 | 微型阀、紧凑型仪表、空间受限设备 |
技术参数总表
| 参数项目 | GDM标准系列 / MPM系列 | GDM17小型系列 | GDM加长系列 |
|---|---|---|---|
| 安装螺纹（圆爪） | M27×1.5 | M15×1.5 | M27×1.5（加长） |
| 连接螺纹 | — | M16×1.0（带六方螺母） | PG7/1/2NPT/M20×1.5/G1/2 |
| 额定电压 | AC 250V / DC 24V | AC 250V / DC 24V | AC 250V / DC 24V |
| 额定电流 | 最大10A | 最大4A | 最大10A |
| 接触电阻 | ≤5mΩ | ≤5mΩ | ≤5mΩ |
| 绝缘电阻 | ≥1000MΩ | ≥1000MΩ | ≥1000MΩ |
| 耐电压 | AC 1500V/1min | AC 1500V/1min | AC 1500V/1min |
| 防护等级 | IP67 | IP67 | IP67 |
| 外壳材质 | UL94 V-0 | UL94 V-0 | UL94 V-0 |
| 触点配置 | 2+PE / 3+PE | 2+PE / 3+PE | 2+PE / 3+PE |
| 适用线径 | 最大1.5mm² | 最大0.75mm² | 最大1.5mm² |
| 工作温度 | -25℃ 至 +85℃ | -25℃ 至 +85℃ | -25℃ 至 +85℃ |
| 插拔寿命 | ≥500次 | ≥500次 | ≥500次 |
应用领域总览
| 应用行业 | 适用系列 | 具体场景 |
|---|---|---|
| 气动液压系统 | 全系列 | 各类气动电磁阀、液压换向阀的电气连接 |
| 过程自动化 | GDM标准 / MPM标准 / GDM17 | 压力、温度、流量变送器信号连接 |
| 工程机械 | GDM标准 / MPM标准 | 挖掘机、起重机等重型设备液压阀组 |
| 机床装备 | GDM标准 / MPM标准 | CNC、注塑机、压铸机电磁阀控制 |
| 轨道交通 | GDM标准 / MPM标准 | 制动系统、车门控制系统的电磁阀组件 |
| 新能源装备 | GDM标准 / MPM标准 | 风电变桨、光伏跟踪系统控制阀连接 |
| 化工热力 | GDM加长系列 | 带保温层阀体与热力管道仪表连接 |
| 精密仪表 | GDM17小型系列 | 紧凑型变送器、微型传感器、分析仪器 |
| 设备维修替换 | 全系列 | 进口设备连接器国产化替换 |
定制服务
科迎法电气支持电磁阀连接器非标定制服务，包括但不限于：
-
加长长度定制：根据保温层实际厚度定制螺纹颈部加长长度。
-
出线螺纹定制：除标准规格外，其他出线螺纹规格可协商。
-
接触针镀层定制：标准镀锡，可选镀金（适用于低电压、微电流信号）。
-
外壳颜色定制：可根据客户要求定制外壳颜色。
-
印字标识定制：可印制客户Logo或特定型号标识。
-
LED电压定制：除24V DC与220V AC外，其他电压规格可协商。
安装注意事项
-
安装前确认所选系列及规格与阀体接口匹配，检查O型密封圈是否完好。
-
接线时导线端部需压接冷压端子，确保螺钉压接牢固，避免虚接发热。
-
带灯型产品需确认LED电压与电磁阀线圈电压一致，DC供电时注意1号端子接正极（+）、2号端子接负极（-）。
-
圆爪型安装时需在螺纹处缠绕生料带或使用螺纹密封胶，确保密封。
-
加长型安装前需确认加长长度大于保温层厚度，建议预留10至15mm裕量。
-
连接器插合到位后应确认锁紧装置卡合到位，避免振动松脱。
-
拆卸时请先切断电源，避免带电插拔造成电弧损伤触点。
常见问题解答
问：GDM系列与MPM系列有什么区别？
答：两者在安装尺寸和接口定义上完全一致，均为符合国际通用标准的电磁阀连接器，主要差异在于系列命名，可互换使用。
问：标准赫斯曼与小赫斯曼如何选择？
答：常规电磁阀选GDM标准系列或MPM系列；安装空间受限或电流较小（≤4A）的设备选GDM17小型系列。
问：什么情况下需要选用加长型？
答：当电磁阀或仪表带有保温层/隔热夹套，标准连接器被埋没在保温层内无法接线时，需选用加长型。
问：带灯连接器的灯什么情况下会亮？
答：电磁阀线圈得电时指示灯同步点亮，断电时熄灭。LED电压需与线圈电压一致。
问：科迎法产品能替代进口品牌吗？
答：可以。全系列安装尺寸与接口定义兼容国际通用标准，可原位替换进口同类产品。
问：供货周期需要多久？
答：标准品常备库存，款到当日或次日发货；批量订单一般2至4周交付。
问：能提供样品测试吗？
答：可以。请联系我司销售工程师申请样品。
