上海科迎法电气技术部在电磁阀连接器的研发和生产过程中发现，电磁阀连接器是液压气动系统中最容易出故障的部件之一——系统出问题时，用户第一个怀疑的往往就是电磁阀连接器。但很多维修人员排查故障时方法不对——要么上来就换连接器（换了才发现不是连接器的问题），要么盲目拆开乱调（调完更坏）。电磁阀连接器的故障有其规律，常见的故障模式就那么几种：线圈烧坏、接线不良、指示灯不亮、密封失效、浪涌损坏。掌握排查方法，几分钟就能定位故障原因。本文从一线维修人员的实际操作角度出发，讲解电磁阀连接器常见故障的表现、原因、排查步骤以及预防措施。

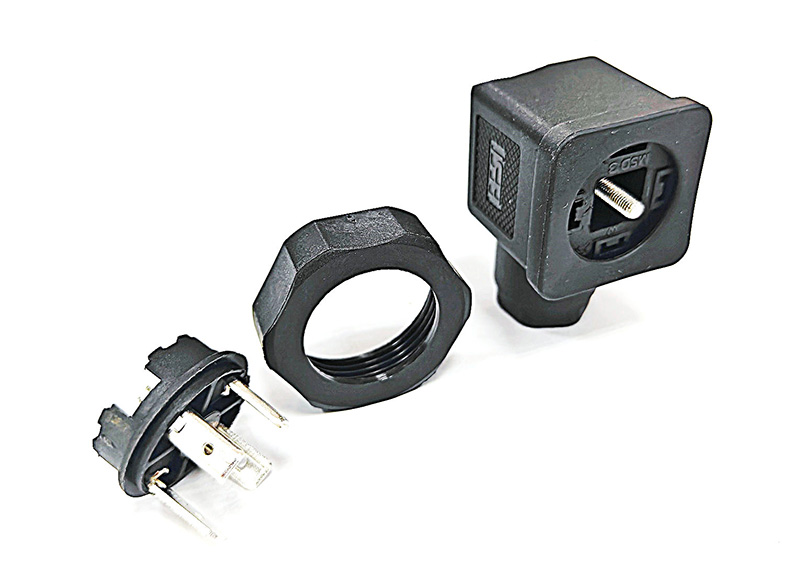

电磁阀连接器常见故障排查方法与预防措施
一、故障分类和排查总原则
电磁阀连接器的常见故障分为五大类：
1. 电气类：线圈烧坏、接线不良、短路、断路
2. 指示类：指示灯不亮、指示灯常亮
3. 密封类：进水、进油、防尘防水失效
4. 机械类：接触件磨损、锁紧失效、壳体破裂
5. 保护类：浪涌保护失效、过压烧坏
排查总原则：先外后内、先易后难、先电后机。
- 先外后内：先看外观（有没有烧坏、进水、破损），再拆内部
- 先易后难：先做简单检查（测通断、看指示灯），再做复杂测试
- 先电后机：先查电气问题（大多数故障是电气问题），再查机械问题
二、故障一：线圈烧坏
表现：电磁阀不动作，闻起来有焦糊味，线圈电阻为零或无穷大。
原因一 过压。供电电压超过线圈额定电压的1.1倍，线圈电流过大，发热严重，最终烧坏。
- 交流线圈：过压10%可能就烧坏（交流线圈的阻抗与电压相关，过压后电流急剧增大）
- 直流线圈：过压20%到30%才会烧坏（直流线圈的阻抗是固定的电阻，电流与电压成正比）
原因二 频繁动作。电磁阀频繁通断（每分钟几十次以上），线圈反复发热散热不及，温度积累导致过热烧坏。特别是交流线圈，吸合瞬间电流是保持电流的3到5倍，频繁动作相当于频繁经受大电流冲击。
原因三 环境温度过高。环境温度高（如靠近热设备、夏季室外暴晒），线圈散热条件差，在正常电压下也可能过热烧坏。
原因四 线圈质量差。劣质线圈的漆包线绝缘层薄、匝数不够、材料差，正常使用也容易烧坏。
排查方法：
1. 外观检查——线圈有没有变色、变形、焦糊味
2. 测电阻——用万用表电阻档测线圈两端：
- 直流线圈：电阻应该是几十到几百欧姆（取决于线圈功率和电压）
- 交流线圈：电阻通常较小（几欧姆到几十欧姆），因为交流线圈的阻抗主要是感抗不是电阻
- 电阻为0Ω：线圈内部短路（烧坏了，漆包线绝缘层融化导致线间短路）
- 电阻无穷大：线圈断路（烧坏了，漆包线烧断了）
3. 测绝缘电阻——线圈与外壳之间的绝缘电阻，正常>50MΩ，如果很低说明绝缘损坏
处理方法：更换线圈或整个连接器（线圈烧坏不可修复）。更换后排查烧坏原因——是电压高了？频繁动作？还是环境温度高？解决根本原因，否则换了还会烧。
预防措施：
- 确保供电电压在额定值的±10%以内
- 频繁动作的场合选高频电磁阀（专用线圈设计）
- 环境温度高的场合选耐高温线圈或加散热措施
- 选质量可靠的产品
三、故障二：接线不良
表现：电磁阀时好时坏、有时动作有时不动作、振动时更容易出问题。
原因一 螺丝松动。螺丝接线的连接器，使用一段时间后螺丝松动，接触不良。特别是振动大的设备（如工程机械、液压站），螺丝更容易松。
原因二 芯线断裂。多股铜线在接线孔处反复弯折后断裂——只剩几根铜丝连接，时通时断。常见于经常移动的线缆（如拖链中的线缆）。
原因三 氧化腐蚀。潮湿或腐蚀环境中，接触件和导线氧化，接触电阻增大，严重时完全不导通。
原因四 插针插孔接触不良。插头插座对接后，插针和插孔的接触压力不足或接触面积小，导致接触不良。原因可能是插孔弹性下降（反复插拔后弹性疲劳）、插针直径偏小、接触面有污物。
排查方法：
1. 晃动测试——插好连接器后轻轻晃动线缆和连接器，如果时通时断，说明接触不良
2. 测接触电阻——正常<50mΩ，如果>100mΩ或不稳定，说明接触不良
3. 拆开检查——看螺丝接线处有没有松动、芯线有没有断、接触件有没有氧化
处理方法：
- 螺丝松动：重新拧紧（按推荐扭矩，不要过紧以免滑牙）
- 芯线断裂：剪短线缆重新剥线接线
- 氧化：用酒精棉清洁接触件，严重的更换
- 插针插孔接触不良：清洁接触面，如弹性下降则更换连接器
预防措施：
- 振动大的场合定期检查接线（每月一次）
- 经常移动的线缆用高柔性电缆，弯曲半径留够
- 潮湿腐蚀环境选镀金接触件和高防护等级连接器
- 选接触压力大、弹性好的连接器
四、故障三：指示灯不亮
表现：电磁阀通电后不动作，LED指示灯不亮。
原因一 电源没接好或没电压。这是最常见的原因——不是指示灯坏了，是根本没电。
- 正负极接反（直流LED指示灯有极性，接反了不亮，但电磁阀线圈一般不影响动作）
- 电源线断开或接触不良
- 电源开关没开或电源故障
原因二 LED烧坏。LED的寿命很长（几万小时），但如果电压过高或浪涌冲击，可能烧坏。LED烧坏的特征是：电磁阀能正常动作（线圈通电了），但灯不亮。
原因三 串联电阻烧坏。带指示灯的连接器里，LED串联一个限流电阻。如果电阻烧坏（开路），LED也不亮。电阻烧坏通常是过压导致的。
原因四 指示灯电路接错。现场接线时把指示灯的线接错了位置——LED没有接入电路。
排查方法：
1. 先确认电磁阀动不动作——如果能动作但灯不亮，是LED或电阻的问题
2. 如果既不动作也不亮灯——先查电源
3. 测电压——在连接器两端测电压，看有没有额定电压
4. 测LED电阻——LED正向电阻几千欧，反向无穷大。如果正反都导通或都不通，说明LED坏了
处理方法：
- 电源问题：检查电源和接线
- LED坏了：如果不影响使用可以不管（只是看不到状态），想修的话更换LED或整个连接器
- 接反了：调换正负极（直流）
注意：直流电磁阀线圈没有极性——正负极接反了线圈一样工作，阀一样动作。只有指示灯有极性，接反了灯不亮。所以如果电磁阀不动作但灯也不亮，先查电源，不要以为是灯坏了。
五、故障四：密封失效（进水/进油）
表现：连接器内部有水或油，绝缘电阻下降，可能导致短路或漏电。
原因一 防护等级不够。选了IP65的连接器用在需要IP67的环境（如室外淋雨、高压水冲洗），密封不够导致进水。
原因二 电缆密封没做好。电缆引入处的密封圈没压紧，或电缆外径与密封接头不匹配，水沿电缆外皮渗入。
原因三 密封圈老化或损坏。密封圈使用多年后老化变硬失去弹性，或安装时被切坏（切口），密封失效。
原因四 壳体破裂。机械冲击或摔落导致连接器壳体破裂，水从裂缝进入。
原因五 频繁插拔导致密封下降。连接器的密封面在插拔过程中反复摩擦，密封圈磨损，密封性能逐渐下降。
排查方法：
1. 外观检查——壳体有没有破裂、密封圈有没有损坏
2. 拆开检查——看内部有没有水迹、油迹、锈蚀
3. 测绝缘电阻——进水后绝缘电阻会显著下降（从几百兆欧降到几兆欧甚至几千欧）
处理方法：
- 轻微进水（少量潮气）：拆开晾干或用吹风机吹干，清洁内部，更换密封圈后重新组装
- 严重进水（大量水或油）：更换连接器（进水后接触件可能已经腐蚀，烘干了也会很快再次氧化）
- 壳体破裂：更换
预防措施：
- 根据环境选足够的防护等级（室外选IP67，水冲洗选IP69K）
- 电缆密封要做好（电缆外径匹配、密封圈压紧）
- 定期检查密封圈，老化及时更换
- 避免机械冲击
六、故障五：浪涌损坏（烧坏PLC输出点）
表现：电磁阀断开时产生的反向电动势烧坏PLC输出模块或继电器触点。
原理：电磁阀线圈是感性负载，断电瞬间线圈会产生很高的反向电动势（可达数百甚至上千伏），这个尖峰电压可能击穿输出模块的半导体器件或烧坏继电器触点。这是PLC控制的系统中常见的故障——用户以为是连接器坏了，其实是输出模块坏了。
原因：没有浪涌保护（如压敏电阻、TVS二极管、续流二极管）或浪涌保护失效。
预防方法：
1. 选用带浪涌保护的电磁阀连接器——连接器内部集成了压敏电阻或TVS二极管，吸收反向电动势
2. 直流电磁阀可以加续流二极管——二极管反向并联在线圈两端，断电时为线圈提供续流回路
3. 交流电磁阀加RC吸收回路——电阻和电容串联后并联在线圈两端
4. PLC输出端加中间继电器——用继电器控制电磁阀，PLC只控制继电器线圈，避免直接驱动感性负载
排查方法：
1. 测PLC输出点有没有输出——用万用表测输出端电压，有电压但电磁阀不动作，可能是输出点烧坏
2. 检查浪涌保护元件——如果连接器内有压敏电阻，用万用表测是否击穿短路
3. 换一个输出点试试——换了之后正常，说明原来的输出点坏了
七、快速排查流程图
电磁阀不动作
├─ 看指示灯
│ ├─ 灯亮 → 线圈可能坏了或阀芯卡住
│ │ ├─ 测线圈电阻 → 不正常 → 更换线圈
│ │ └─ 线圈正常 → 检查阀芯（机械问题）
│ └─ 灯不亮
│ ├─ 测供电电压 → 没电压 → 查电源和接线
│ ├─ 有电压 → 测线圈电阻
│ │ ├─ 电阻为0或无穷大 → 线圈烧坏
│ │ └─ 电阻正常 → LED或限流电阻坏了（不影响使用）
│ └─ 接触不良 → 晃动测试确认 → 清洁或重新接线
└─ 听声音
└─ 有吸合声但不动作 → 阀芯卡住或气压/液压不足
八、日常维护要点
要点一 定期检查。每月或每季度检查一次：
- 外观：有没有破损、腐蚀
- 接线：有没有松动
- 锁紧：有没有松脱
- 密封：密封圈有没有老化
要点二 备件准备。关键设备备有备件——故障时快速更换，减少停机时间。备件包括：电磁阀连接器、线圈、密封圈、浪涌保护元件。
要点三 记录更换周期。记录每个电磁阀的工作时间，按线圈寿命（通常100万次动作或2到3年）提前更换，不要等坏了才换。
参考标准：DIN EN 175301-803电磁阀连接器标准（原DIN 43650）、GB/T 14048.1低压开关设备和控制设备 第1部分：总则、GB/T 4208外壳防护等级（IP代码）、IEC 60947低压开关设备和控制设备、ISO 9001:2015质量管理体系
常见问题
问：电磁阀线圈老是烧坏是什么原因？怎么彻底解决？
答：线圈频繁烧坏通常有以下几个原因，逐一排查：第一，电压过高——测一下实际供电电压，是不是超过额定电压的10%以上？交流线圈对过压更敏感，过压10%可能就烧。第二，频繁动作——如果每分钟动作超过30次，普通线圈容易烧坏，换成高频电磁阀（专门设计的高频线圈）。第三，环境温度高——如果周围有发热设备或夏季暴晒，线圈散热不好，加个散热片或改善通风。第四，线圈质量差——便宜的劣质线圈漆包线细、绝缘差，容易烧，换质量可靠的品牌。第五，阀芯卡住——阀芯卡住后线圈电流增大（交流线圈尤其明显，吸合状态和保持状态电流不同），导致过热烧坏，检查阀芯是否灵活。排查方法：先测电压，再看动作频率和环境温度，都没问题的话查阀芯。解决根本原因才能彻底解决，不然换了还会烧。
问：电磁阀通电后不动作，怎么快速判断是线圈坏了还是阀芯卡住了？
答：两个简单方法。方法一——听声音：通电瞬间仔细听，如果有"嗒"的一声（吸合声）但阀不动作，说明线圈是好的（能吸合），是阀芯卡住了或气压/液压不足。如果完全没声音，可能是线圈坏了或没通电。方法二——测电阻：用万用表电阻档测线圈两端，直流线圈应该有几十到几百欧姆，交流线圈几欧姆到几十欧姆。如果电阻为0（短路）或无穷大（断路），说明线圈坏了。如果电阻正常，说明线圈没问题，查机械部分（阀芯、气源/油压）。补充：还可以用小螺丝刀或金属片放在线圈附近，通电时如果感觉到有磁力（吸螺丝刀），说明线圈是好的（有磁场产生），问题在阀芯。这三个方法结合判断，准确率很高。
问：带指示灯的电磁阀连接器，指示灯不亮但阀能动作，是怎么回事？需要修吗？
答：这是LED指示灯或限流电阻坏了，但线圈是好的，所以阀能正常动作。原因通常是：第一，正负极接反了——直流LED指示灯有极性，接反了不亮，但线圈没有极性，照样工作。第二，LED烧坏了——电压浪涌冲击或长期使用老化导致LED失效。第三，串联的限流电阻坏了——电阻烧坏（开路），LED没有电流通过。要不要修看情况——如果只是看不到工作状态但不影响使用，可以不修（不影响阀的功能）。如果需要指示灯做状态指示（方便检修），可以更换指示灯或整个连接器。建议先检查是不是正负极接反了——调换一下试试，灯亮了就不用修。直流电磁阀线圈接反了没问题，放心试。
问：电磁阀连接器进水了还能用吗？怎么处理？
答：要看进水程度。轻微进水（少量潮气、没有明显水珠）——可以拆开晾干（或用吹风机低温吹干），清洁接触件，更换密封圈后组装测试。如果绝缘电阻恢复正常（>50MΩ），可以继续使用。严重进水（有水珠、接触件氧化发黑）——建议直接更换。原因是：水进入连接器后，接触件会氧化，即使烘干了氧化层还在，接触电阻会增大，后续容易出问题。而且水可能已经进入线圈内部（线圈是漆包线绕的，水会破坏漆包线的绝缘层），导致匝间短路，线圈很快烧坏。所以严重进水的连接器不要省这个钱，直接换更可靠，省了几块钱的连接器，烧坏线圈或停机损失更大。如果是贵重的进口连接器，可以拆开详细检查——线圈和接触件都完好的话，清洁烘干后也许还能用。
