电磁阀连接器怎么选？二位三通电磁阀插头配线与防水密封安装全流程

上海科迎法电气在电磁阀连接器产品服务中发现，不少用户在电磁阀连接器选型和接线时存在困惑。有的用户买的连接器与电磁阀接口不匹配，插不上去。有的用户接线时没有区分正负极，通电后电磁阀指示灯亮但阀芯不动作。电磁阀连接器看似简单，但选型、接线和密封每个环节出错都会导致电磁阀无法正常工作。本文从选型到安装详细介绍电磁阀连接器的使用方法。



电磁阀连接器按接口规格分为两类：

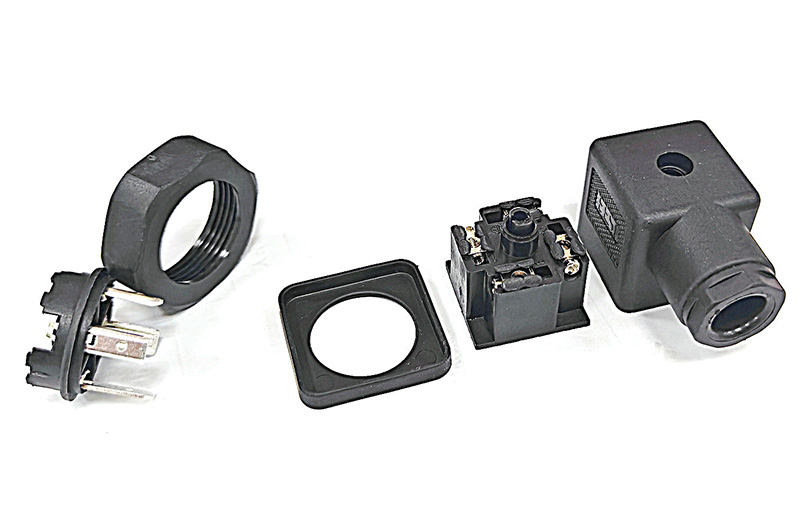

方形插片式（DIN43650）：欧洲标准接口，连接器为方形插头，直接插到电磁阀线圈端面上的插片上。A型接口尺寸15毫米间距，用于常规电磁阀。B型接口尺寸18毫米间距，用于大流量电磁阀。C型接口尺寸8毫米间距，用于微型电磁阀。



圆形螺纹式（M8/M12）：连接器为圆形螺纹插头，与电磁阀线圈上的M8或M12螺纹接口对接。螺纹式连接器密封性好抗振动，正逐渐替代方形插片式。



选型要素：



接口规格确认：先看电磁阀线圈端面的接口形式。方形插片式测量插片间距和外形尺寸确定A/B/C型。螺纹式看电磁阀线圈上的螺纹规格（M8或M12）确定连接器型号。



LED指示灯：连接器内置LED指示灯，通电时点亮便于现场判断电磁阀工作状态。带指示灯的连接器稍贵，但在调试和维护时非常方便。指示灯颜色：绿色表示正常通电，红色表示极性接反或过压。



保护电路：连接器内置压敏电阻或续流二极管，吸收电磁阀线圈断电时的反向感应电压。保护电路保护控制器输出端不被反向电压击穿。直流电磁阀必须选带保护电路的连接器。续流二极管有极性，接线时必须区分正负。



极性区分：带保护电路的连接器有正负极区分。A1端子接正极，A2端子接负极。接反则续流二极管正向导通形成短路，可能烧毁控制器。不带保护电路的连接器无极性区分，正反接都可以。





二位三通电磁阀有两个工作位置和三个气口（进气P、工作口A、排气R）。电磁阀线圈通过连接器接收控制信号控制阀芯位置。配线步骤：



确认线圈电压：查看电磁阀线圈铭牌标注的电压规格。常见24V DC、24V AC、220V AC。直流和交流连接器不能混用。直流选带续流二极管的连接器，交流选带压敏电阻的连接器。



打开连接器盖板：拧开连接器尾部的盖板螺丝，露出内部接线端子。端子标记为A1和A2（或标记为1和2）。A1是正极或火线，A2是负极或零线。



接入控制线：控制器输出的正极接到A1端子，负极接到A2端子。导线截面0.5到1.5平方毫米。接线方式为螺丝压紧式，用一字螺丝刀拧紧端子螺丝。导线铜丝不能外露，外露部分用绝缘套管包裹。



安装保护电路跳线：如果连接器带保护电路模块，将模块插入连接器内部指定位置。模块有方向标记，箭头指向A2端子。插入后检查模块到位无松动。



盖上盖板：接线完成后盖回盖板，拧紧盖板螺丝。盖板与连接器主体之间有密封圈，确认密封圈在位无变形。螺丝拧紧力矩0.5到0.8牛顿米，不要过紧压坏密封圈。





电磁阀连接器在工业现场经常接触水和油，密封是可靠性的关键。密封涉及三个部位：



连接器与电磁阀接口密封：方形插片式连接器与电磁阀端面之间有橡胶密封垫片。安装时确认密封垫片在位，连接器插到位后用中间螺丝固定。螺纹式连接器接口处有O型密封圈，拧紧螺纹使O型圈压缩。



电缆入口密封：连接器电缆入口处有密封圈和压紧螺帽。电缆穿过密封圈后拧紧压紧螺帽，密封圈变形包裹电缆实现密封。密封圈内径与电缆外径匹配，线径偏差超过1毫米密封不可靠。



盖板密封：接线端子盖板与连接器主体之间的密封圈。每次打开盖板接线时检查密封圈是否完好。密封圈老化变硬失去弹性时更换新密封圈。



密封测试：安装完成后用防水测试仪对连接器内部加压0.05兆帕，保持30秒压力不下降为合格。没有专用测试仪时，可在连接器外部涂肥皂水，通电状态下观察是否有气泡产生。





电缆选择：电磁阀控制线选多股柔性铜线，线截面0.75到1.0平方毫米。线径太细长距离传输压降大，电磁阀吸力不足。线径太粗连接器密封圈无法包裹。户外使用选PUR外护套电缆，耐油耐磨抗紫外。



布线规范：信号线与动力线分管走线。电磁阀断电时感应电压峰值可达数百伏，可能干扰同管走线的其他信号。距离变频器输出线1米以内的电磁阀信号线必须用屏蔽线，屏蔽层单端接地。



环境温度：连接器额定温度负25到正80度。高温环境（如注塑机旁）超过80度时选耐高温型连接器（负40到正105度）。低温环境连接器塑料壳体变脆，插拔时容易开裂。



振动防护：气动系统中电磁阀频繁切换产生振动，连接器可能松动。螺纹式连接器拧紧后加装防松弹簧垫片。方形插片式定期检查中间固定螺丝是否松动。





电磁阀不动作：先检查连接器指示灯。灯亮说明有电，检查A1/A2端子电压是否达到额定值。电压正常但阀不动作，检查电磁阀线圈是否烧断（用万用表测线圈电阻）。灯不亮检查控制器输出和接线。



指示灯亮但阀不动作：可能是保护电路二极管接反。A1接负极A2接正极时续流二极管正向导通，电压被旁路阀芯不动作。调换A1/A2接线极性。也可能是连接器电压等级与电磁阀不匹配（如24V连接器接在220V电路上指示灯亮但过压保护动作）。



连接器内部进水：密封圈老化或安装不当。打开连接器检查内部是否有水迹和锈蚀。清理端子和接触件上的氧化物，更换密封圈重新安装。反复进水的连接器建议整体更换。



间歇性不动作：连接器接触不良。方形插片式的插片可能氧化接触电阻增大，用砂纸轻磨插片表面去氧化层。螺纹式的接触针可能松动，检查接触针是否有弯曲或退缩。



电磁阀误动作：信号线干扰。连接器未接保护电路时断电感应电压反馈到控制器输出端可能触发其他通道误动作。加装带保护电路的连接器或单独续流二极管。



科迎法电气建议用户在选型时先确认电磁阀线圈的电压类型、接口规格和是否需要保护电路。接线时严格按A1正A2负的极性连接，不能随意接反。户外和潮湿环境选螺纹式连接器防护等级更高，方形插片式适合干燥室内环境。
