在液压气动系统中，电磁阀是控制流体方向、压力和流量的核心元件，而电磁阀连接器则是电磁阀与控制系统之间的桥梁。虽然体积不大，但电磁阀连接器的可靠性直接影响整个液压气动系统的稳定运行。工业现场中，因连接器故障导致的电磁阀失效、设备停机时有发生。选择高品质、适配性好的电磁阀连接器，对保障液压气动系统的可靠运行至关重要。上海科迎法电气作为上海本土专业的工业连接器制造商，本文将为您详细介绍电磁阀连接器的分类、选型要点和应用场景。
电磁阀连接器选型_液压气动系统连接方案
一、电磁阀连接器概述
电磁阀连接器是专门用于连接电磁阀线圈的电气连接器，通常安装在电磁阀线圈的接线端，为电磁阀提供电源和控制信号。电磁阀连接器具有标准化的外形尺寸和接线方式，能够快速、可靠地实现电磁阀的电气连接。
上海科迎法电气生产的电磁阀连接器系列产品涵盖Form A型、Form B型等多种标准规格，有带灯型和不带灯型，有直出线和电缆型等多种结构，广泛应用于液压站、气动系统、自动化设备、工程机械等领域。产品辐射长三角及全国市场。
二、电磁阀连接器的主要类型
1. 按标准规格分类：

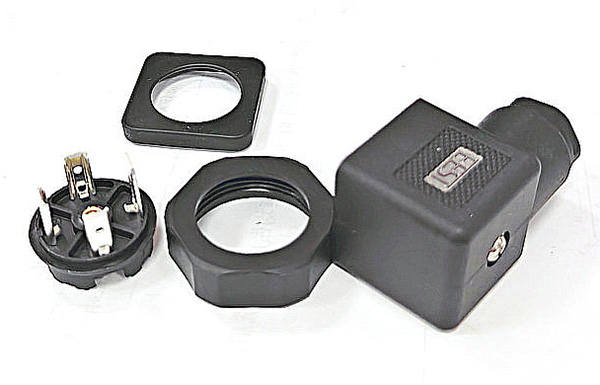

Form A型电磁阀连接器：最常用的规格，外形尺寸为标准A型，引脚间距通常为18mm，适用于大多数标准电磁阀线圈。上海科迎法电气的Form A型连接器有2+PE（接地）和3+PE等多种引脚配置。
Form B型电磁阀连接器：比A型体积小，引脚间距通常为10mm，适用于小型电磁阀和紧凑型液压阀。
其他规格：除了A、B型外，还有Form C型、DIN 43650等标准规格，分别适用于不同类型的电磁阀线圈。
2. 按功能特点分类：
带灯型电磁阀连接器：连接器内部集成LED指示灯，通电时指示灯亮起，方便现场调试和故障排查。带灯型又分为PNP型和NPN型，需要与控制系统匹配。上海科迎法电气的带灯型连接器颜色有红、绿、黄等可选。
不带灯型电磁阀连接器：结构更简单，成本更低，适用于不需要指示灯的场合。
带保护电路型：部分高端型号内置过压保护、反接保护等保护电路，能够保护电磁阀线圈和连接器免受过电压损害。
3. 按出线方式分类：
直出线型：连接器尾部直接引出电缆，用户现场接线方便。电缆长度可定制。
现场接线型：连接器内部设有接线端子，用户可以在现场自行接线，无需专用工具。适用于维修更换和电缆长度不确定的场景。
插座型：安装在电磁阀线圈上的插座部分，与插头配对使用。通常随电磁阀一起提供。
4. 按防护等级分类：
IP65防护型：具有基本的防尘防水能力，适用于一般工业环境。
IP67防护型：更高的防护等级，可短时间浸水，适用于潮湿、多尘、户外等恶劣环境。上海科迎法电气的电磁阀连接器均达到IP67防护等级。
三、选型要点
1. 确认规格类型：首先需要确认电磁阀线圈的接口规格，是Form A型、Form B型还是其他规格，选择对应规格的连接器。不同规格的连接器外形和引脚间距不同，不能互换。
2. 引脚配置：确认电磁阀线圈的引脚数量和排列方式。常见的有2芯（电源+地线）、3芯（电源+信号+地线）等。带灯型连接器需要额外的引脚为LED供电。
3. 带灯还是不带灯：根据现场调试需求选择。需要直观了解电磁阀通电状态的选带灯型，成本敏感或不需要指示的选不带灯型。带灯型要注意是PNP型还是NPN型，必须与控制系统匹配。
4. 额定电压电流：确认连接器的额定电压和电流是否满足电磁阀线圈的工作要求。常用电磁阀线圈电压有DC24V、AC220V等，电流从几十毫安到几安不等。
5. 防护等级：根据使用环境选择。户外、潮湿、多粉尘环境选择IP67及以上防护等级。
6. 出线方式：预制电缆型可靠性高、防水好，适合大批量应用；现场接线型灵活方便，适合维修和小批量应用。
7. 材质要求：外壳材质有塑料和金属两种。塑料型轻便经济，金属型更坚固耐用，屏蔽性能好。根据环境要求选择。
四、安装与维护注意事项
1. 接线时注意正负极：直流电磁阀有正负极之分，接反可能导致电磁阀不工作或损坏。带灯型连接器尤其要注意极性，接反LED不亮。
2. 确保连接牢固：连接器插到底后要拧紧锁紧螺丝，防止因振动导致松动接触不良。
3. 电缆保护：电缆出口处要避免过度弯折和拉扯，建议使用电缆固定夹释放应力。
4. 定期检查：定期检查连接器外观是否有破损、腐蚀，接线是否牢固，发现问题及时处理。
5. 备件储备：建议储备一定数量的电磁阀连接器作为备件，以便故障时快速更换，减少停机时间。
五、典型应用场景
液压系统：液压站、液压机床、注塑机、压铸机等设备的电磁阀连接，是电磁阀连接器最大的应用领域。上海及长三角地区液压设备企业众多，市场需求旺盛。
气动系统：气动元件、气动机械手、包装设备等的电磁阀连接，用量大，更换频率较高。
工程机械：挖掘机、装载机、起重机等移动设备的液压电磁阀连接，需要高防护等级和抗振动性能。
汽车制造：汽车生产线焊接、涂装、总装等环节大量使用气动电磁阀，电磁阀连接器用量大。
食品饮料：食品饮料生产设备的气动元件连接，需要高防护等级和卫生级材质。
六、常见问题解答
Q1：Form A型和Form B型电磁阀连接器有什么区别？
A：主要区别在于外形尺寸和引脚间距。Form A型体积较大，引脚间距约18mm，是最常用的规格；Form B型体积较小，引脚间距约10mm，适用于小型电磁阀。两者不能互换使用，必须根据电磁阀线圈的接口规格选择。
Q2：带灯型电磁阀连接器的PNP和NPN是什么意思？
A：PNP和NPN是两种不同的输出类型，指的是LED指示灯的供电方式。PNP型是正极触发，高电平点亮；NPN型是负极触发，低电平点亮。选用时必须与控制系统的输出类型一致，否则指示灯不亮。上海科迎法电气的带灯型连接器PNP和NPN型号均有供应。
Q3：电磁阀连接器的IP67防护等级是什么概念？
A：IP67是防护等级标准，6表示完全防止粉尘进入，7表示在常温常压下可短时间浸入1米深水中而不影响性能。简单说就是防尘防水，可以在潮湿、淋雨、多尘的工业环境中可靠使用。科迎法电气的电磁阀连接器均通过IP67认证。
Q4：电磁阀连接器烧坏了是什么原因？
A：常见原因有：1）过电压或过电流，超过了连接器的额定值；2）接线错误导致短路；3）接触不良引起发热；4）环境温度过高；5）长期使用老化。建议选用额定值有裕量的高品质连接器，并正确安装使用。
Q5：上海地区电磁阀连接器有现货吗？
A：上海科迎法电气常备Form A型、Form B型等常用规格电磁阀连接器现货，带灯型和不带灯型均有，电缆长度可定制。上海地区当天发货次日到达，长三角1-2天到达。特殊规格支持定制。
Q6：电磁阀连接器可以现场接线吗？
A：可以的。上海科迎法电气提供现场接线型电磁阀连接器，内部设有接线端子，用户只需打开外壳，按照接线图将电缆接好即可，无需专用工具。现场接线型适合维修更换和小批量应用。
结语
电磁阀连接器虽然是液压气动系统中的小部件，但却是影响系统可靠性的关键环节。选择规格匹配、品质可靠的电磁阀连接器，能够有效减少设备故障，降低维护成本。上海科迎法电气致力于为客户提供高品质的电磁阀连接器产品和专业的技术服务，上海及长三角地区可预约上门样品测试。欢迎联系我们的专业团队。
