M8连接器,M8插头插座,全部自行设计自行生产

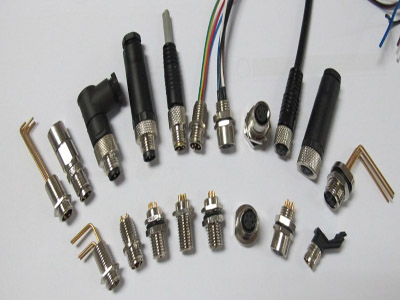

M8连接器产品概述

M8连接器、M8插头插座是科迎法电气全部自行设计、自行生产的一类小型圆形电气连接件。自行设计，指外形结构、插针排布、锁紧方式与出线形式都由自己的工程人员确定；自行生产，指模具、注塑、装配、检测都在自有产线完成，不依赖外协拼装。

这类产品单体价值不高，却决定信号能不能稳定送到控制端。市场上同类件来源复杂，外观相近而内部嵌件、镀层、密封处理差别很大，装到设备上往往要等到批量调试才暴露问题。自产的意义，就是把可控环节留在自己手里。

全部自行设计

设计从接口尺寸开始：插针数量与间距、插合面的定位结构、螺纹锁紧的旋合长度、出线口的走向，都要在图纸阶段定下来。结构定得合理，插合手感干脆、锁紧后不松动；定得不合理，再好的材料也弥补不了。

自行生产的意义

自产带来三件直接的好处：模具修改不必排外协档期，样品迭代快；注塑与装配在同一体系内，批次之间的一致性可控；出现质量问题时能追到具体工序，而不是只能整批退换。对需要长期配套的OEM客户，这三点比单价更重要。

M8连接器的典型结构

M8属于小圆形连接器，常见形式靠螺纹旋合锁紧，插头与插座对接后由锁紧套固定。结构虽小，仍由壳体、锁紧件、插针或插孔、密封件与出线部件构成，每一部分的尺寸配合都影响插合手感与防护效果。

螺纹锁紧机构

常见形式为螺纹旋合锁紧，旋紧后插头与插座端面贴合，密封件受压形成密封。螺纹段长度与牙型决定旋合手感与抗振能力：旋合过短容易受振动松脱，过长则插合行程大、操作费时。锁紧套外表面的滚花，是为了让手指在油污环境下也能施力。

插针与插孔

插头端常见为插针，插座端为插孔，也可按客户要求做成相反配置。插针与插孔的配合依靠弹性接触件保持接触压力，材料多为铜合金，表面可按需要做镀层处理。针位由绝缘嵌件定位，插合时只有唯一方向能插入，避免错针。

屏蔽与非屏蔽

按使用场合可分为非屏蔽与屏蔽两种形态：非屏蔽结构简单、成本低，适合一般电源与开关信号；屏蔽结构在壳体与出线处增加金属屏蔽层，用于易受干扰或自身会产生干扰的信号回路。是否带屏蔽，需在选型阶段明确，后期改配往往要换整套壳体。

直头与弯头

出线方向分直头与弯头两种，均为常见可选形式。直头沿插合轴线出线，占用轴向空间；弯头把电缆折向侧面，适合贴壁安装或上方空间受限的位置。弯头会改变电缆受力方向，选型时要一并考虑安装支架与检修空间。

密封件通常位于插合面或出线口，靠锁紧后的压缩量形成密封。密封件尺寸与壳体密封槽必须匹配，装配时扭曲或切边都会留下渗水通道；反复拆装后密封件会失去弹性，检修时应一并更换。

带线与不带线两种形态

M8插头按出线方式分为带线成品与现场接线式。带线成品出厂即完成电缆与插头的连接与密封，现场直接插合；现场接线式只提供接线腔与压接或焊接端子，由施工方按长度自行配线。

成型带线

带线成品在注塑或灌封阶段把电缆与插头做成一体，出线处形成整体密封，抗拉与抗弯折能力较好，适合批量配套与需要频繁移动的场合。线长、线材与出线方向可按项目要求确定，成品到场即可安装，减少现场接线工时。

现场接线式

现场接线式把电缆引入插头内部，由螺钉压接或焊接与触点连接，再装配密封件与锁紧套。它的好处是线长可现场确定、备件通用；代价是接线质量取决于施工，剥皮长度、端子压接与密封圈位置都要按工艺做。

设计与模具能力

小型连接器的难点不在外形，而在“小尺寸里的配合”。壳体壁厚、嵌件定位、螺纹牙深、密封槽宽度，任何一项偏差都会在装配或插合时放大，因此设计与模具必须一起做。

结构设计

设计阶段确定三组关系：插针与插孔的接触行程、锁紧套与壳体的旋合配合、密封件与插合面的压缩量。三组关系用样件反复验证，确认插合到位、锁紧可靠、密封件不被过度压缩，图纸才进入开模。

模具开发

模具在自有车间制作与修配。小件注塑对浇口位置敏感，浇口偏了会在插合面留下应力痕，影响密封贴合；冷却不均则会让壳体产生微变形，插针定位随之偏移。模具试作后先做小批量验证，确认尺寸稳定再投入批量。

注塑成型

壳体材料按使用环境选择，常见为工程塑料类材料，需兼顾绝缘、强度与阻燃要求。注塑过程控制料温、模温与保压，避免缩痕与飞边；嵌件在模内定位，保证每模插针位置一致，装配时不必二次校正。

装配与检测

装配把零件变成产品，检测把产品变成可交付的批次。M8连接器体积小，装配多依赖工装与手感，检测则要靠制度把主观判断变成可记录的数据。

装配工艺

装配顺序为嵌件入位、触点固定、壳体合拢、锁紧套装配、密封件安装。每道工序有对应的工装与自检动作，重点确认插针高度一致、锁紧套旋转顺畅、密封件不扭曲。带线产品在出线处做固定与密封处理，避免电缆受力传到触点上。

出厂检测

常规检测包括外观与尺寸、插合与分离手感、接触导通、绝缘状况与密封件装配状态。屏蔽型产品另做屏蔽连续性检查。具体检测项目与判定值按产品规格书执行，可按客户要求增加项目。

批次追溯

生产批次与检验记录对应留存，出现异常时可回溯到材料批号、模具模次与装配班组。对长期供货项目，稳定的批次记录比一次抽检报告更有说服力，也便于在客户现场出现问题时快速界定责任。

芯数与规格选择

M8连接器的选型，先看芯数，再看结构形态，最后确认出线方式。芯数决定能传几路信号，结构形态决定装不装得上，出线方式决定现场施工量。

常见芯数

3芯、4芯、5芯、8芯为常见规格可选，分别对应不同路数的电源与信号组合。芯数越多，插针间距越小，对嵌件加工精度与装配洁净度的要求越高；选型时按实际回路数确定，不必为将来预留而过量增加芯数。

选型要点

确认四项即可锁定规格：所需芯数、插头与插座的针孔方向、直头或弯头、带线或现场接线。若设备存在较强干扰，再确认是否需要屏蔽结构；若安装位置狭小，则优先考虑弯头与小外径壳体。

针孔方向需要与设备端接口对应：插头为针、插座为孔，或按客户要求反向配置，两种都需在订货时写明。同一台设备上混用两种方向，会导致备件无法互换，现场容易插错。

安装与接线

M8连接器安装空间小，动作顺序比力气重要。先固定插座，再接线，最后插合并锁紧，拆的时候反向操作，可以避免电缆被反复扭转。

安装顺序

插座按设备开孔或螺纹接口固定，确认密封件放正、贴合面无异物；插头接线完成后再插入插座，旋紧锁紧套至端面贴合。锁紧后轻拉电缆，确认插头未松动，同时避免用力过猛拉伤出线处。

接线与屏蔽接地

现场接线式按针位编号对应回路，剥皮长度按工艺控制，端子压接后不得有铜丝外露。屏蔽型产品需把屏蔽层与壳体屏蔽结构可靠连接，屏蔽接地应单点处理，避免形成地环路引入干扰。

日常维护

定期检查锁紧套是否因振动回松、出线处有无裂纹、插合面有无油污与水汽。插拔必须在断电状态下进行；发现触点变色或插合手感变轻，应更换插头而不是继续使用。

典型应用场景

M8连接器尺寸小、芯数可选，适合把传感器、执行器与控制器之间的短距离连接做成可拆装的结构。设备维护时换线换头，不必动整条线束。

传感器与执行器

接近开关、光电传感器、压力与温度传感器常用M8接口把信号送入控制柜；小型电磁阀、指示装置也用其做电源与信号接入。带线成品适合传感器自带的短出线，现场接线式适合控制柜侧统一配线。

自动化设备与配套

在机床、包装、锂电、物流输送等设备上，M8连接器多用于工位之间的信号转接与快速换型。设备出口配套时，接口形式与芯数须与客户图纸一致，屏蔽与出线方式也应在订货前确认。

定制与供货服务

由于设计与模具都在内部，M8连接器可以按项目做针对性调整，而不必迁就现成公模。定制的前提是把使用条件说清楚：装在哪里、接几路、要不要屏蔽、电缆怎么走。

定制范围

可调整的项目包括芯数组合、针孔方向、直头或弯头、带线长度与线材、屏蔽结构、壳体颜色与印字。涉及接口尺寸的改动需先做样品验证，确认与客户端插座互配后再批量。

样品与交付

新项目建议先取样品试装，确认插合、锁紧与出线走向都符合现场习惯，再确定批量规格。标准规格常备库存，定制规格按图纸与数量排产，具体交期与起订量可向销售工程师确认。
