上海科迎法电气在电磁阀连接器售后服务中收到大量关于LED指示灯不亮的咨询。电磁阀连接器上的LED指示灯看似简单，但在实际使用中因为接线方式不同、LED极性不同、防护等级差异等因素，指示灯不亮的原因有多种。很多维护人员在指示灯不亮时直接更换连接器，但实际上约70%的故障可以通过简单排查解决，不需要更换部件。本文从维护人员角度系统分析LED指示灯的故障诊断方法和预防措施。
电磁阀连接器LED指示灯故障诊断与接线排查方法
一、电磁阀连接器LED指示灯的工作原理

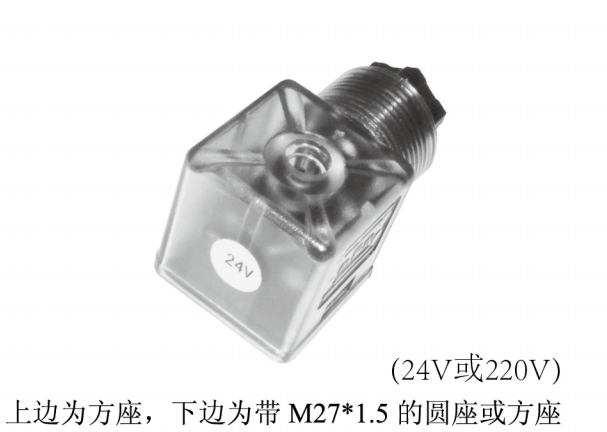

电磁阀连接器（又称电磁阀插头）是连接电磁阀线圈和控制系统之间的桥梁。连接器内部集成了LED指示灯和浪涌保护电路，LED指示灯在电磁阀通电时亮起，断电时熄灭，用于快速判断电磁阀工作状态。
LED指示灯的接线方式与电磁阀线圈的驱动方式相关。直流驱动的电磁阀，LED有极性要求，正极接线圈正极，负极接线圈负极。交流驱动的电磁阀，LED通过桥式整流电路实现无极性指示，两端可任意连接。
LED指示灯的工作电压范围。直流型LED指示灯通常设计工作电压5到30伏直流，在5伏微亮，24伏正常亮度。交流型LED指示灯工作电压12到250伏交流，在24伏微亮，220伏正常亮度。选型时需要确认LED指示灯的工作电压与电磁阀线圈驱动电压匹配。
二、LED指示灯不亮的故障原因分类
LED指示灯不亮可能由以下原因导致，按发生概率排序。
原因一：接线错误（约35%）。最常见原因。电磁阀连接器有3针或2针接线方式。3针接法中，1脚接电源正极，2脚接电源负极，3脚接地。如果正负极接反（直流型LED），指示灯不亮但电磁阀可能正常工作（因为电磁阀线圈无极性要求）。排查方法：调换1脚和2脚接线，如果指示灯亮起说明是极性接反。
原因二：LED烧毁（约25%）。LED在过电压或浪涌冲击下可能烧毁。电磁阀线圈断电瞬间产生反向电动势，峰值可达数百伏，如果连接器内部没有安装续流二极管或压敏电阻，LED可能被反向电压击穿。排查方法：用万用表二极管档测量LED两端，正向导通压降约1.5到2伏为正常，如果双向都不导通说明LED已烧毁。
原因三：接触不良（约20%）。连接器插针与电磁阀插片之间接触不良，导致电流无法到达LED。接触不良的原因包括插片氧化、插针弹性下降、振动松动。排查方法：断电后拔下连接器，检查插片表面是否氧化发黑，用万用表测量连接器插针到电磁阀插片的导通电阻，正常值小于0.5欧姆。
原因四：线圈断路（约10%）。电磁阀线圈断路，无电流流过LED。排查方法：用万用表测量电磁阀线圈电阻，正常值根据电磁阀型号不同通常几欧姆到几百欧姆。如果电阻无穷大说明线圈断路，需要更换电磁阀。
原因五：电源问题（约10%）。控制柜输出的驱动电压未到达连接器。排查方法：在连接器接线端测量电源电压，确认电压值和极性正确。
三、接线方式详解
电磁阀连接器的接线方式直接影响LED指示灯和电磁阀的工作。
2线制接法。两根线分别接电源正负极（直流）或火线零线（交流）。LED指示灯与线圈并联，同时通断。这种接法最简单，LED指示灯亮表示电磁阀通电。注意直流型2线制连接器有正负极标记，接反LED不亮但电磁阀正常工作。
3线制接法。三根线分别接电源正极、电源负极（或公共端）、接地。3线制连接器中LED指示灯接在1脚和2脚之间。3线制的优势是有独立接地线，EMC性能更好。注意：3线制连接器配3针电磁阀使用时，如果电磁阀实际只有2个接线端子，第3脚需悬空或接外壳，不能误接到线圈端子上。
带续流二极管的接法。直流电磁阀连接器内部集成续流二极管（与线圈并联，反向接入），用于吸收线圈断电时的反向电动势。续流二极管有极性，阴极接电源正极。如果接线时正负极接反，续流二极管正向导通形成短路，可能烧毁驱动电路。带续流二极管的连接器必须确认正负极正确。
带压敏电阻的接法。交流电磁阀连接器内部集成压敏电阻（与线圈并联），用于吸收浪涌电压。压敏电阻无极性，两端可任意连接。压敏电阻的压敏电压通常为270伏（交流220伏场景），浪涌吸收能力为470伏峰值。
四、防护等级选型
电磁阀通常安装在工业现场，环境条件恶劣，连接器的防护等级直接影响LED指示灯和内部电路的可靠性。
IP54。防尘防溅水。适用于安装在控制柜内或有遮挡的室内环境。不能直接暴露在户外或淋水环境中。
IP65。防尘防喷水。适用于安装在设备外壳外部但不直接暴露在高压水流冲洗下的场景。大多数标准电磁阀连接器防护等级为IP65。
IP67。防尘防浸水（短期）。适用于可能短时间浸水的场景，如地面清洗时短暂积水。IP67连接器通常采用硅橡胶或氟橡胶密封圈。
IP68。防尘防持续浸水。适用于长期浸水或户外暴露场景，如户外喷淋设备、地下管沟。IP68连接器需要特殊密封结构，通常灌封密封加双重密封圈。
防护等级选型建议。室内控制柜选IP54。设备外壳外部选IP65。可能淋水场景选IP67。户外长期暴露选IP68。
五、预防性维护建议
建议每3到6个月进行一次预防性检查。目视检查LED指示灯亮度是否正常（亮度变暗可能预示LED老化或电压偏低）。检查连接器外壳有无裂纹、密封圈有无老化变硬。检查接线端子螺丝有无松动。测量电磁阀线圈电阻是否在正常范围。
对经常出故障的工位，建议升级连接器防护等级（从IP65升到IP67）或更换为带LED和续流二极管一体化的型号。
科迎法电气生产的电磁阀连接器系列包括M8和M12两种接口规格，防护等级IP65到IP68可选，内置LED指示灯和浪涌保护电路，可满足各种工业环境的电磁阀驱动需求。
