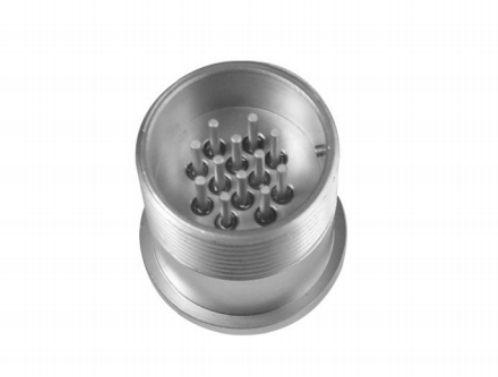

M23×1.5 12针法兰式高温连接器（玻璃烧结）

上海科迎法电气M23×1.5的12针耐高温密封接线端子是KYF-G系列耐高温高密封连接器产品线中的M23多芯规格，采用玻璃烧结工艺实现金属壳体与12根接触件之间的高强度密封绝缘，工作温度范围-25℃到350℃，气密性可达10的负8次方帕每立方米每秒，耐压力600Bar。该产品为M23×1.5公制细牙螺纹12针插座，法兰式焊接安装，法兰外径Ø33mm，额定电流8A，参照美军标MIL5015标准设计。高温密封接线端子的接触件镀金处理电性能稳定，适用于密封容器多路信号电气连接，壳体表面喷砂或亚光银灰色处理，支持用户定制特殊规格。

M23×1.5 12针法兰式玻璃烧结耐高温高密封接线端子

一、产品概述

M23×1.5的12针耐高温密封接线端子是一款参照美军标MIL5015设计的玻璃烧结多芯密封插座，属于科迎法电气耐高温高密封连接器产品线中的M23规格。产品采用玻璃烧结（Glass-to-Metal Seal）核心工艺——通过高温将玻璃绝缘子熔融后与金属壳体和12根金属接触件烧结为一体，形成既绝缘又密封的复合结构。这种结构在高温环境下仍能保持优异的绝缘性能和密封性能，是普通注塑或橡胶密封连接器无法实现的。

M23×1.5是公制细牙螺纹规格，螺纹外径23毫米，螺距1.5毫米。M23连接器在工业传感器、仪器仪表、自动化设备中广泛使用，是M12和M16之后的更大规格。12针配置是M23连接器中的高芯数规格，12路信号可以满足多参数传感器的接线需求——例如多路温度采集、多路压力监测、多通道振动信号传输等。M23×1.5的12针耐高温密封接线端子在密封容器多路信号贯穿中是常用规格。

法兰式焊接安装是该产品的安装方式。法兰外径Ø33mm，法兰上有安装孔位，连接器壳体肩部与法兰盘焊接在设备面板或容器壁上。焊接连接是金属熔合，密封性能最优。产品总长度39mm，其中螺纹段和壳体段约26mm，插针尾部延伸约20mm用于接线。法兰式焊接安装既保证了密封可靠性，又通过法兰盘提供了足够的焊接面积。

二、产品特点

特点一 玻璃烧结工艺，耐高温350℃

M23×1.5的12针耐高温密封接线端子的核心技术是玻璃烧结工艺。金属壳体、12根金属接触件和玻璃绝缘子在高温炉中经过精确的温度曲线控制，使玻璃熔融后与金属表面形成化学键结合，冷却后成为一体化结构。12根接触件的玻璃烧结在一次工艺中完成，确保每根针的密封性能一致。玻璃材料的耐高温性能远优于工程塑料（PBT、PA66等最高工作温度通常120到150℃），350℃下仍能保持稳定的绝缘电阻和机械强度。M23规格连接器常用于密封容器电气连接，容器内外温差大，玻璃烧结结构在温度变化下性能稳定不变形。（科迎法实验室测试数据）

特点二 参照MIL5015标准，美标兼容

该产品参照美军标MIL5015设计，M23×1.5螺纹和12针排列方式与MIL5015标准中的规格一致。这意味着该产品可以与市面上符合MIL5015标准的同规格插头或线缆组件对接，方便用户在设备升级、维修或进口件替换时使用。MIL5015标准在军工、航空航天、工业设备领域使用非常广泛，标准化的接口设计保证了产品的通用性和互换性。（美军标MIL-DTL-5015公开标准文档）

特点三 12针高芯数，多路信号传输

12针配置是M23连接器中的高芯数规格。12路信号可以满足：4路温度信号（4×热电偶正负极=8针）+2路电源（正负=2针）+1路屏蔽接地（1针）+1路备用（1针）=12针的典型多参数传感器接线方案。也可以满足：8路模拟信号+2路数字信号+1路电源+1路接地=12针的多通道数据采集接线方案。Ø2mm接触件额定电流8A，满足大多数工业传感器和小型设备的供电和信号传输需求。M23×1.5的12针耐高温密封接线端子适合多路信号一体化传输，减少连接器数量和密封面数量。

特点四 法兰式焊接安装，密封最可靠

法兰式焊接安装是该产品的安装方式。法兰外径Ø33mm，法兰盘提供足够的焊接面积与设备面板或容器壁焊接。焊接连接是金属熔合，密封性能最优——不存在密封界面，不存在O型圈老化风险。焊接安装后连接器与设备壳体成为一体，机械强度最高，抗振动抗冲击能力强。法兰式焊接与纯焊接式相比，法兰盘提供了更大的焊接面积和更均匀的应力分布，适合在较厚面板或容器壁上安装。总长度39mm，插针尾部延伸约20mm，方便接线操作。

特点五 高密封气密性，10的负8次方

玻璃烧结结构的密封性能远高于橡胶密封圈密封。玻璃与金属的烧结结合是分子级的化学键合，不存在老化问题，气密性可达10的负8次方帕每立方米每秒量级，满足高真空和高压容器的密封要求。产品耐压力达600Bar，可用于深海水下设备或高压容器等极端压力环境。12根接触件与壳体之间的玻璃烧结密封一次性完成，确保每根针的气密性一致。高温密封接线端子在高温高压高湿等恶劣环境下仍能保持稳定的密封性能。（行业公开技术数据）

特点六 接触件镀金，12路信号稳定

接触件材料为铜合金，表面镀金处理。金的化学稳定性极高，在高温、高湿、腐蚀气体环境下不会氧化变色，接触电阻稳定。12路信号同时传输时，每路信号的接触电阻稳定性尤为重要——接触电阻增大会导致信号衰减，影响多路数据采集精度。镀金层厚度根据使用环境可选0.2到0.8微米。接触件也可选镀镍或镀银处理，大电流针可选镀银（导电性更好）。

三、技术参数表

四、引脚配置与选型对照表

引脚配置表（MIL5015标准12针排列，从定位键顺时针编号）：

注：以上为典型多路温度采集应用的功能定义，实际功能由用户系统确定，每针额定电流均为8A。12针排列方式参照MIL5015标准，选型时需确认对端接口的引脚定义。

安装方式对比表：

选型对照表：

选型步骤：

第一步 确认12针是否满足需求。12针适合多路信号传输，如果需要更多芯数选19针定制规格，更少选7针或5针规格。

第二步 确认螺纹规格。检查设备接口螺纹为M23×1.5，如果是M16×1选M16规格产品，如果是7/8"-20UNF选美标规格。

第三步 确定壳体材料。一般环境选不锈钢304，强腐蚀环境选316L，高真空高密封要求选可伐合金。

第四步 确定镀层和表面处理。一般环境选镀金0.5μm+喷砂，高温腐蚀环境选镀金0.8μm+亚光银灰。

第五步 确认安装方式。法兰式焊接是标准配置（密封最好焊接面积大），如果需要检修选法兰式螺丝固定。

五、典型应用场景

场景一 密封容器多路温度信号贯穿

高压反应釜、密封试验箱、真空设备等容器内部布置多个温度传感器，需要将多路温度信号引出到外部采集系统。M23×1.5的12针耐高温密封接线端子安装在容器壁上，12针可以同时传输4路热电偶信号（每路2针=8针）+2路电源（2针）+1路屏蔽（1针）+1路备用（1针）。一个连接器替代4个2针连接器，减少容器壁上的安装孔位和密封面数量，提高密封可靠性。法兰式焊接确保连接器与容器壁的密封最可靠。气密性10的负8次方满足高真空要求，耐压力600Bar满足高压容器要求。

场景二 多参数传感器信号传输

多参数工业传感器（如温度+压力+流量+振动一体传感器）需要传输多路信号，12针配置可以满足多参数传感器的接线需求——4路模拟信号+2路数字信号+2路电源+2路控制+1路屏蔽+1路备用。M23×1.5螺纹是多参数传感器常用接口规格。玻璃烧结结构耐高温350℃，与高温工业环境匹配。8A额定电流满足传感器供电和信号传输需求。MIL5015标准接口保证与美标设备兼容。

场景三 高温设备面板多路接口

工业加热设备、热处理炉、高温试验箱等设备的面板上需要安装多路接口连接器，连接内部多个测温元件和控制元件。M23×1.5的12针耐高温密封接线端子焊接在设备面板上，12针可以同时连接内部多个元件——加热器供电+热电偶测温+过温保护信号+控制信号。法兰式焊接安装确保连接器在高温设备面板上永久固定不松动。350℃工作温度满足高温设备面板环境要求。法兰Ø33mm在面板上占用面积适中，可以在有限面板面积上布置多个M23连接器。

场景四 军工/航空航天多路信号传输

MIL5015标准是军工和航空航天领域最广泛使用的连接器标准之一。M23×1.5的12针耐高温密封接线端子参照MIL5015标准设计，可以与美标设备接口对接，适合军工和航空航天设备的使用场景。12针配置满足军工设备多路信号传输需求——例如飞行器多路传感器信号汇集、发动机多参数监测等。玻璃烧结结构的高气密性和耐高温性能满足军工设备在极端环境下的使用要求。法兰式焊接安装确保在振动和冲击环境下连接器不松动。

场景五 进口MIL5015多芯连接器替换

很多用户使用进口MIL5015标准M23规格12针连接器（如Amphenol、Souriau等品牌），原配连接器损坏或需要更换时，进口件价格高且交期长。M23×1.5的12针耐高温密封接线端子参照MIL5015标准设计，螺纹和针排列与原配连接器一致，可以直接替换。玻璃烧结结构和镀金接触件的性能指标与进口件相当，成本远低于进口产品。科迎法电气提供定制服务，可以根据用户提供样品1:1复制生产。

六、品质保障

原材料控制。所有原材料入厂前进行检验——金属材料检测化学成分和力学性能，玻璃材料检测热膨胀系数和软化点温度，镀金层检测厚度和附着力。12根接触件的材料分别检验，确保尺寸精度和载流能力一致。不合格材料严禁入库使用。

生产过程控制。玻璃烧结工艺是核心工序，烧结温度曲线由计算机精确控制，每炉产品都记录完整的温度曲线数据。12根接触件的玻璃烧结在一次工艺中完成，确保每根针的密封性能一致。烧结后逐根进行气密性检测（氦质谱检漏）和绝缘电阻测试，不合格产品直接报废。CNC加工中心确保壳体尺寸精度和M23×1.5螺纹加工精度，法兰Ø33mm的平面度和安装孔位精度严格控制。

成品检测。每只成品出厂前都经过以下检测项目：外观检查、尺寸检测（含壳体Ø23mm、法兰Ø33mm、总长39mm、螺纹M23×1.5中径）、12针接触电阻逐根测试、绝缘电阻测试、耐电压测试、气密性抽检。检测合格后出具产品合格证方可发货。

质量管理体系。科迎法电气通过ISO9001质量管理体系认证，生产过程执行ERP管理系统，确保每个产品都可追溯到原材料批次和生产记录。产品符合RoHS环保指令要求。

七、定制研发与售后服务

定制服务。M23×1.5的12针耐高温密封接线端子支持用户定制。如果标准规格不能满足需求，用户可提供图纸、样品或相关技术要求，科迎法技术团队进行技术评审后提供定制方案。定制内容包括：特殊芯数配置（8针/10针/19针）、特殊接触件排列方式、特殊壳体材料、特殊镀层要求、特殊螺纹规格（如7/8"-20UNF美标螺纹）、特殊法兰形状和尺寸、进口件1:1复制生产等。

定制流程：用户提供技术要求（或样品）→ 技术评审 → 初步方案 → 用户确认 → 方案评审 → 执行方案 → 商务签约 → 样品交付 → 样品评审 → 批量生产 → 产品交付。

售后服务。产品质保期12个月。质保期内因产品质量问题导致的故障，免费维修或更换。提供终身技术支持服务，用户在使用过程中遇到任何技术问题可随时联系技术支持团队。常规产品交货期15到30天，定制产品交货期根据复杂程度30到60天。进口件替换定制交货期通常30到45天。

参考标准：美军标MIL5015（MIL-DTL-5015圆形电连接器）、MIL-STD-1344电连接器测试方法、GB/T 3836.1-2021爆炸性环境通用要求（高温环境参考）、ISO 9001:2015质量管理体系、RoHS 2.0环保指令

常见问题

问：M23×1.5的12针端子和M16的7针端子有什么区别？怎么选？

答：主要区别在规格和芯数。第一，螺纹规格——M23×1.5外径23mm螺距1.5mm，M16×1外径16mm螺距1mm，两者不兼容。第二，芯数——12针比7针多5路信号通道，可以传输更多路信号。第三，外形尺寸——M23法兰Ø33mm总长39mm，M16法兰Ø16mm总长28.5mm，M23更大。第四，额定电流——M23的12针Ø2mm为8A，M16的7针Ø2mm也为6A。选型建议：信号路数不超过7路选M16规格（体积小），信号路数8到12路选M23规格（芯数多），超过12路选定制19针规格。

问：12针法兰式焊接安装怎么操作？需要注意什么？

答：法兰式焊接安装步骤：第一，在设备面板或容器壁上加工安装孔——孔径与连接器壳体Ø23mm配合（建议H7/H8配合），法兰贴合面加工平整。第二，将连接器壳体插入安装孔，法兰盘贴合面板。第三，在法兰与面板接触处进行焊接——采用氩弧焊（TIG），沿法兰圆周连续焊接。第四，焊接后检查焊缝有无气孔、裂纹、未焊透等缺陷。第五，进行气密性检测确认焊接密封合格。注意事项：焊接时控制热输入，避免高温传导到玻璃烧结部位导致玻璃碎裂（建议焊接时用湿布包裹壳体散热）；焊接后自然冷却，不要用水淬冷。

问：12针怎么接线？每针功能怎么定义？

答：12针的接线方式为焊接式——插针尾部延伸约20mm，用户将线缆焊接在插针尾部。每针功能由用户系统定义，没有强制标准。常见的12针定义方式：方案一（4路热电偶）——1到8针为4路热电偶正负极，9到10针为电源，11针为屏蔽，12针为备用。方案二（多路模拟信号）——1到8针为8路模拟信号，9到10针为电源，11针为屏蔽，12针为控制。接线时每针焊接一根线缆，焊接后用热缩套管保护焊点防止针间短路。选型时建议提供引脚定义图让厂家按要求标注。

问：M23×1.5螺纹和7/8"-20UNF螺纹能互换吗？

答：不能互换。M23×1.5是公制细牙螺纹，外径23毫米，螺距1.5毫米。7/8"-20UNF是美制细牙螺纹，外径约22.225毫米，每英寸20牙（螺距1.27毫米）。两者的外径和螺距都不同，螺纹不能对接。M23×1.5主要用于公制标准设备和MIL5015系列中对应M23规格的产品，7/8"-20UNF主要用于美标MIL5015系列连接器。M23×1.5的12针耐高温密封接线端子选型时必须确认设备接口的螺纹规格——如果设备是公制接口选M23×1.5，如果是美标接口选7/8"-20UNF。
