M16法兰式2针高温连接器（玻璃烧结）

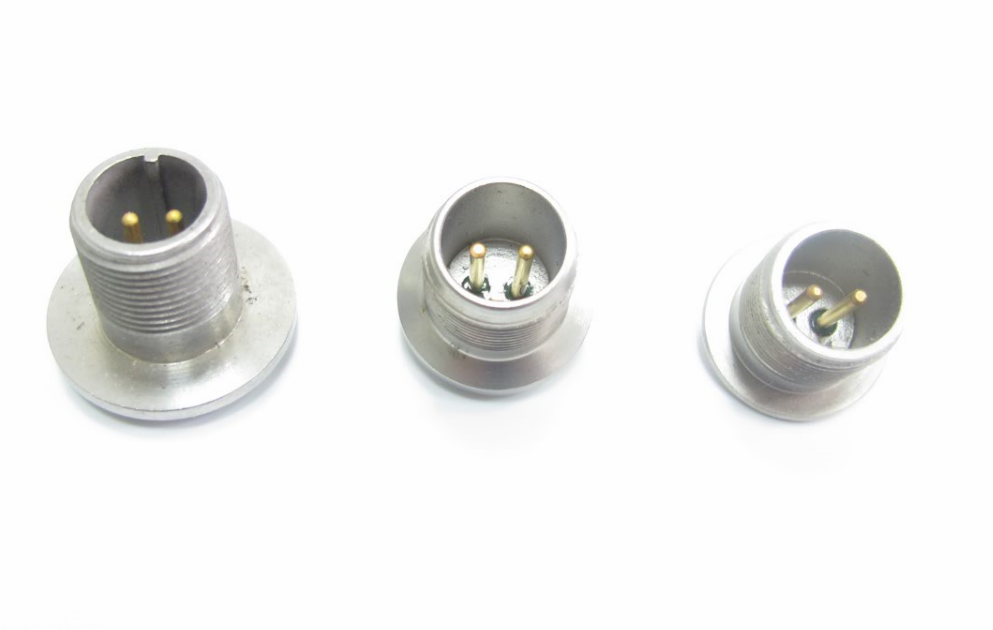

上海科迎法电气M16法兰式2针高温连接器是KYF-G系列耐高温高密封连接器产品线中的传感器规格，采用玻璃烧结工艺实现金属壳体与2根接触件之间的高强度密封绝缘，工作温度范围-25℃到350℃，气密性可达10的负8次方帕每立方米每秒，耐压力600Bar。该产品为5/8"-20UNF螺纹2针插座，M16法兰式焊接安装，额定电流8A，参照美军标MIL5015标准设计。高温密封接线端子的接触件镀金处理电性能稳定，专门适用于振动与加速度传感器连接，壳体表面喷砂或亚光银灰色处理，支持用户定制特殊规格。

5/8-20UNF 2针M16法兰式玻璃烧结耐高温高密封插座

一、产品概述

M16法兰式2针高温连接器是一款参照美军标MIL5015设计的玻璃烧结密封插座，属于科迎法电气耐高温高密封连接器产品线中的传感器规格。产品采用玻璃烧结（Glass-to-Metal Seal）核心工艺——通过高温将玻璃绝缘子熔融后与金属壳体和金属接触件烧结为一体，形成既绝缘又密封的复合结构。这种结构在高温环境下仍能保持优异的绝缘性能和密封性能，是普通注塑或橡胶密封连接器无法实现的。

该产品参照美军标MIL5015标准设计。MIL5015（现行为MIL-DTL-5015）是美国军方制定的圆形电连接器标准，自上世纪40年代以来在军工、航空航天、工业设备中广泛使用。5/8"-20UNF是MIL5015标准中尺寸10号壳体的螺纹规格，2针配置是MIL5015标准中的常用插针排列。参照该标准设计的好处是与美标系列连接器接口兼容，方便用户在设备升级或维修时替换进口连接器。

M16法兰式焊接安装是该产品的安装结构特征。法兰面与设备面板贴合后焊接固定，安装牢固且密封性能最优。2针8A规格适合单路电源或单路信号传输。高温密封接线端子专门适用于振动与加速度传感器连接——这类传感器通常工作在高温、高振动、高冲击的恶劣环境中，对连接器的密封性、耐温性和机械强度都有很高要求。

二、产品特点

特点一 玻璃烧结工艺，耐高温350℃

M16法兰式2针高温连接器的核心技术是玻璃烧结工艺。金属壳体、金属接触件和玻璃绝缘子在高温炉中经过精确的温度曲线控制，使玻璃熔融后与金属表面形成化学键结合，冷却后成为一体化结构。玻璃材料的耐高温性能远优于工程塑料（PBT、PA66等最高工作温度通常120到150℃），350℃下仍能保持稳定的绝缘电阻和机械强度。振动传感器通常安装在发动机、旋转机械等高温设备附近，连接器必须承受与传感器相同的环境温度。（科迎法实验室测试数据）

特点二 参照MIL5015标准，美标兼容

该产品参照美军标MIL5015设计，5/8"-20UNF螺纹和2针排列方式与MIL5015标准中尺寸10号壳体一致。这意味着该产品可以与市面上符合MIL5015标准的同规格插头或线缆组件对接，方便用户在设备升级、维修或进口件替换时使用。MIL5015标准在军工、航空航天、工业设备领域使用非常广泛，标准化的接口设计保证了产品的通用性和互换性。（美军标MIL-DTL-5015公开标准文档）

特点三 适用于振动与加速度传感器连接

振动传感器和加速度传感器通常安装在发动机壳体、轴承座、旋转机械等位置，工作环境具有高温、高振动、高冲击的特点。该产品针对这一应用场景进行了设计优化：玻璃烧结结构耐高温350℃，在发动机附近高温环境中性能稳定；法兰式焊接安装抗振动抗冲击能力强，连接器与设备面板焊接为一体不会松动；2针8A规格满足IEPE型振动传感器的供电和信号传输需求（恒流源供电4mA，信号电压5到10V）；高密封气密性确保传感器内部不受外部潮气和污染物侵入。（行业公开技术数据）

特点四 高密封气密性，10的负8次方

玻璃烧结结构的密封性能远高于橡胶密封圈密封。玻璃与金属的烧结结合是分子级的化学键合，不存在老化问题，气密性可达10的负8次方帕每立方米每秒量级，满足高真空和高压容器的密封要求。产品耐压力达600Bar，可用于深海水下设备或高压容器等极端压力环境。高温密封接线端子在高温高压高湿等恶劣环境下仍能保持稳定的密封性能。

特点五 法兰式焊接安装，牢固可靠

法兰式焊接安装方式有以下优势：第一，密封性能最好——焊接连接是金属熔合，不存在密封界面，比O型圈密封更可靠；第二，机械强度最高——焊接后连接器与设备壳体成为一体，在振动和冲击环境下不会松动，特别适合振动传感器安装；第三，安装空间小——法兰焊接后连接器与面板齐平，不占用额外空间。2针8A规格的法兰尺寸紧凑，适合在传感器安装面板上布置。

特点六 接触件镀金，电性能稳定

接触件材料为铜合金，表面镀金处理。金的化学稳定性极高，在高温、高湿、腐蚀气体环境下不会氧化变色，接触电阻稳定（小于8毫欧）。振动传感器输出的是微弱信号（毫伏级到伏级），接触电阻的微小变化都会影响信号质量，镀金接触件确保信号传输稳定。镀金层厚度根据使用环境可选0.2到0.8微米。接触件也可选镀镍或镀银处理。

三、技术参数表

四、传感器接线与选型对照表

振动传感器接线配置表：

选型对照表：

选型步骤：

第一步 确认2针是否满足需求。IEPE型和电荷型振动传感器通常2针即可（信号+地线），如果传感器需要温度补偿信号或多路输出选3针或更多芯数规格。

第二步 确认螺纹规格。检查传感器接口螺纹为5/8"-20UNF，如果是公制螺纹（如M16×1）选对应公制规格产品。

第三步 确定壳体材料。振动传感器在发动机附近选不锈钢304，强腐蚀环境选316L，高真空选可伐合金。

第四步 确定镀层和表面处理。振动传感器信号微弱，必须选镀金处理保证接触电阻稳定。高温腐蚀环境选镀金0.8μm+亚光银灰。

第五步 确认安装方式。振动传感器面板安装选法兰式焊接（最牢固），需要检修选法兰式螺丝。

五、典型应用场景

场景一 振动传感器面板安装

工业振动传感器通常安装在发动机壳体、轴承座、齿轮箱体等位置，监测设备振动状态。M16法兰式2针高温连接器安装在传感器安装面板上，法兰焊接安装牢固，在振动环境下不会松动。2针配置满足IEPE型振动传感器的供电和信号传输需求——针1接供电/信号线，针2接地线。玻璃烧结结构耐高温350℃，在发动机附近高温环境中性能稳定。参照MIL5015标准设计，与美标传感器接口兼容。（行业公开应用数据）

场景二 加速度传感器密封安装

加速度传感器用于测量设备加速度和冲击，通常安装在运动部件或结构件上。M16法兰式2针高温连接器的玻璃烧结结构确保传感器内部不受外部潮气和污染物侵入。气密性10的负8次方满足密封要求，耐压力600Bar满足高压环境要求。法兰式焊接安装抗冲击能力强（100g, 11ms），在冲击环境下连接器不会脱落。8A额定电流远超加速度传感器的工作电流（通常毫安级），余量充足。

场景三 发动机监测系统接线

航空发动机、燃气轮机、汽车发动机等设备需要安装振动和加速度传感器进行状态监测。发动机附近温度高（可达200到300℃）且振动大，普通塑料连接器无法胜任。M16法兰式2针高温连接器350℃耐温完全满足发动机附近环境要求。MIL5015标准接口与发动机监测系统中使用的美标传感器兼容，方便系统集成。法兰式焊接安装在发动机振动环境下不会松动，保证信号传输可靠。

场景四 密封容器传感器贯穿

高压容器、真空设备等密封容器需要在外壁安装振动传感器监测容器状态。M16法兰式2针高温连接器安装在容器壁上，法兰焊接后连接器与容器壁形成金属熔合密封。气密性10的负8次方满足高真空要求，耐压力600Bar满足高压容器要求。2针8A规格满足容器内部传感器的供电和信号传输需求。高温密封接线端子在容器内外两侧都保持密封，确保容器密封性能不受影响。

场景五 进口传感器配套替换

很多用户使用进口振动传感器（如PCB、Endevco、B&K等品牌），原配连接器损坏或需要更换时，进口件价格高且交期长。M16法兰式2针高温连接器参照MIL5015标准设计，5/8"-20UNF螺纹与美标传感器接口兼容，2针排列与原配连接器一致，可以直接替换。玻璃烧结结构和镀金接触件的性能指标与进口件相当，成本远低于进口产品。科迎法电气提供定制服务，可以根据用户提供样品1:1复制生产。

六、品质保障

原材料控制。所有原材料入厂前进行检验——金属材料检测化学成分和力学性能，玻璃材料检测热膨胀系数和软化点温度，镀金层检测厚度和附着力。不合格材料严禁入库使用。

生产过程控制。玻璃烧结工艺是核心工序，烧结温度曲线由计算机精确控制，每炉产品都记录完整的温度曲线数据。烧结后进行气密性检测（氦质谱检漏）和绝缘电阻测试，不合格产品直接报废。CNC加工中心确保壳体和法兰尺寸精度，5/8"-20UNF螺纹用螺纹千分尺检测中径。

成品检测。每只成品出厂前都经过以下检测项目：外观检查、尺寸检测（含法兰平面度和螺纹中径）、接触电阻测试、绝缘电阻测试、耐电压测试、气密性抽检。检测合格后出具产品合格证方可发货。

质量管理体系。科迎法电气通过ISO9001质量管理体系认证，生产过程执行ERP管理系统，确保每个产品都可追溯到原材料批次和生产记录。产品符合RoHS环保指令要求。

七、定制研发与售后服务

定制服务。M16法兰式2针高温连接器支持用户定制。如果标准规格不能满足需求，用户可提供图纸、样品或相关技术要求，科迎法技术团队进行技术评审后提供定制方案。定制内容包括：特殊壳体材料、特殊镀层要求、特殊螺纹规格、特殊法兰尺寸、特殊安装方式、进口件1:1复制生产等。

定制流程：用户提供技术要求（或样品）→ 技术评审 → 初步方案 → 用户确认 → 方案评审 → 执行方案 → 商务签约 → 样品交付 → 样品评审 → 批量生产 → 产品交付。

售后服务。产品质保期12个月。质保期内因产品质量问题导致的故障，免费维修或更换。提供终身技术支持服务，用户在使用过程中遇到任何技术问题可随时联系技术支持团队。常规产品交货期15到30天，定制产品交货期根据复杂程度30到60天。进口件替换定制交货期通常30到45天。

参考标准：美军标MIL5015（MIL-DTL-5015圆形电连接器）、MIL-STD-1344电连接器测试方法、GB/T 3836.1-2021爆炸性环境通用要求（高温环境参考）、ISO 9001:2015质量管理体系、RoHS 2.0环保指令
