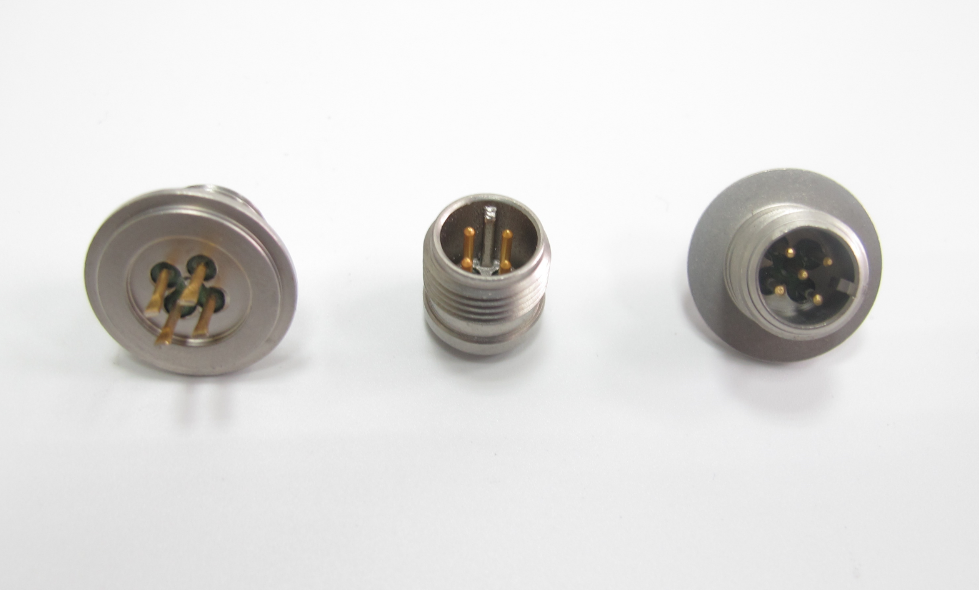

M12圆法兰5针高温连接器（玻璃烧结）

M12×1 5针圆法兰玻璃烧结耐高温高密封插座

一、产品概述



M12圆法兰5针高温连接器是一款M12规格玻璃烧结密封插座，属于科迎法电气耐高温高密封连接器产品线中的标准规格。产品采用玻璃烧结（Glass-to-Metal Seal）核心工艺——通过高温将玻璃绝缘子熔融后与金属壳体和金属接触件烧结为一体，形成既绝缘又密封的复合结构。这种结构在高温环境下仍能保持优异的绝缘性能和密封性能，是普通注塑或橡胶密封连接器无法实现的。



M12×1是工业连接器中非常常见的公制螺纹规格。M12连接器在工业传感器、仪器仪表、自动化设备中广泛使用，该规格的连接器可以与市面上大多数M12接口设备兼容。M12×1表示公制螺纹外径12毫米，螺距1毫米（细牙螺纹）。5针配置是M12连接器中的常用芯数，可以满足多路传感器信号传输需求——例如电源+信号+接地+备用的典型传感器接线。



圆法兰式焊接安装是该产品的安装结构特征。圆法兰外径Ø16mm，法兰上有4个安装孔位（4×Ø4.5mm），用于法兰式螺丝固定安装。焊接安装方式是将连接器壳体焊接在设备面板上，密封性能最优。圆法兰结构的外形美观，与设备面板齐平安装，占用空间小。高温密封接线端子的外形尺寸紧凑——壳体Ø12mm×28.5mm，适合在安装空间有限的场合使用。



二、产品特点



特点一 玻璃烧结工艺，耐高温350℃



M12圆法兰5针高温连接器的核心技术是玻璃烧结工艺。金属壳体、金属接触件和玻璃绝缘子在高温炉中经过精确的温度曲线控制，使玻璃熔融后与金属表面形成化学键结合，冷却后成为一体化结构。玻璃材料的耐高温性能远优于工程塑料（PBT、PA66等最高工作温度通常120到150℃），350℃下仍能保持稳定的绝缘电阻和机械强度。M12规格的连接器在工业传感器中广泛使用，很多传感器工作在高温环境中，玻璃烧结结构确保连接器在高温下性能不衰减。（科迎法实验室测试数据）



特点二 M12×1螺纹，通用性强



M12×1是工业连接器中最常见的公制螺纹规格之一，通用性极强。工业传感器（如温度传感器、压力传感器、流量传感器等）的接口广泛采用M12螺纹，自动化设备的接线端口也大量使用M12连接器。该规格的连接器可以与市面上大多数M12接口设备对接，互换性好。M12×1公制细牙螺纹在国内市场使用普遍，采购和更换都很方便。5针配置是M12连接器中的常用芯数，5路信号可以满足大多数传感器的接线需求。



特点三 5针配置，多路信号传输



5针配置在M12连接器中是常用规格。5路信号可以满足：电源正极+电源负极+信号输出+温度补偿+接地/屏蔽的典型多参数传感器接线需求；也可以满足：2路模拟信号+1路数字信号+1路电源+1路接地的多信号传输需求。Ø2mm接触件额定电流4A，满足大多数工业传感器和小型设备的供电和信号传输需求（传感器工作电流通常0.1到1A，4A余量充足）。



特点四 高密封气密性，10的负8次方



玻璃烧结结构的密封性能远高于橡胶密封圈密封。玻璃与金属的烧结结合是分子级的化学键合，不存在老化问题，气密性可达10的负8次方帕每立方米每秒量级，满足高真空和高压容器的密封要求。产品耐压力达600Bar，可用于深海水下设备或高压容器等极端压力环境。高温密封接线端子在高温高压高湿等恶劣环境下仍能保持稳定的密封性能。（行业公开技术数据）



特点五 圆法兰焊接安装，牢固密封



圆法兰式焊接安装方式有以下优势：第一，密封性能最优——焊接连接是金属熔合，不存在密封界面，比O型圈密封更可靠；第二，机械强度高——焊接后连接器与设备壳体成为一体，抗振动抗冲击能力强；第三，外形美观——圆法兰与设备面板齐平安装，外观整洁紧凑；第四，安装空间小——壳体Ø12mm×28.5mm，适合在安装空间有限的场合使用。圆法兰上有4个安装孔位，如果不用焊接方式也可以用螺丝固定安装（配合密封垫片）。



特点六 尺寸紧凑，适用面广



该产品外形尺寸紧凑——壳体Ø12mm，法兰Ø16mm，总高28.5mm。在M12规格连接器中属于标准尺寸，与市面上大多数M12接口设备兼容。紧凑的外形使该产品特别适合安装在空间受限的场合——传感器基座内部、设备面板密集区域、仪器仪表内部等。4A额定电流满足大多数传感器和小型设备的信号传输需求。



三、技术参数表





四、引脚配置与选型对照表



引脚配置表（M12标准5针排列，从定位键顺时针编号）：





注：以上为典型传感器应用的功能定义，实际功能由用户系统确定，每针额定电流均为4A。



安装方式对比表：





选型对照表：





选型步骤：

第一步 确认5针是否满足需求。5针适合多路传感器信号传输，如果需要更多芯数选多芯规格（如7针或12针），更少选2到3针规格。

第二步 确认螺纹规格。检查设备接口螺纹为M12×1，如果是M16×1或5/8"-20UNF选对应规格产品。

第三步 确定壳体材料。一般环境选不锈钢304，强腐蚀环境选316L，高真空高密封要求选可伐合金。

第四步 确定镀层和表面处理。一般环境选镀金0.5μm+喷砂，高温腐蚀环境选镀金0.8μm+亚光银灰。

第五步 确认安装方式。圆法兰焊接是标准配置（密封最好），需要检修选圆法兰螺丝固定。



五、典型应用场景



场景一 传感器与密封容器电气连接



工业传感器（温度传感器、压力传感器、流量传感器等）需要安装在密封容器壁上，将多路信号引出到外部。M12圆法兰5针高温连接器安装在容器壁上，法兰焊接后连接器与容器壁形成金属熔合密封，气密性10的负8次方满足高真空要求。5针可以传输多路传感器信号——电源+信号+接地+温度补偿+屏蔽。4A额定电流满足传感器供电和信号传输需求。M12×1螺纹与大多数工业传感器接口兼容。



场景二 高温环境传感器安装



很多工业传感器工作在高温环境中——发动机附近温度可达200到300℃，加热设备附近温度更高。普通M12塑料连接器在高温下会熔化变形，玻璃烧结M12连接器350℃工作温度完全满足高温环境传感器安装要求。圆法兰焊接安装在设备面板上，牢固不松动，在振动和冲击环境下可靠。5针配置满足高温传感器的多路信号传输需求。



场景三 仪器仪表精密多路连接



精密仪器仪表内部需要多路信号传输，且对连接器的稳定性和尺寸有严格要求。M12圆法兰5针连接器外形紧凑（Ø12mm×28.5mm），适合仪器仪表内部紧凑安装。5针配置满足仪器的多路信号传输需求。玻璃烧结结构的绝缘性能稳定，不会因温度变化导致参数漂移，保证仪器测量精度。接触件镀金处理，接触电阻稳定，不会对精密信号产生干扰。



场景四 密封容器多路信号贯穿



真空设备、高压反应釜、密封试验箱等设备需要将内部多路信号引出到外部。M12圆法兰5针高温连接器安装在容器壁上，5针可以同时传输5路信号，减少连接器数量。圆法兰焊接安装确保连接器与容器壁的密封最可靠。气密性10的负8次方满足高真空要求，耐压力600Bar满足高压容器要求。紧凑的外形（Ø16mm法兰）在容器壁上占用面积小，适合在有限面积上布置多个连接器。



场景五 自动化设备接口面板



自动化设备的控制面板上需要安装M12接口连接器作为传感器和执行器的接线端口。M12×1是自动化设备中最常用的连接器规格，通用性强。5针配置可以满足大多数传感器和执行器的接线需求。圆法兰焊接安装确保连接器永久固定在面板上，不会因振动松动。高温密封接线端子的4A额定电流满足大多数自动化设备信号和供电需求。法兰Ø16mm在面板上占用面积小，可以在有限面板面积上布置多个M12连接器。



六、品质保障



原材料控制。所有原材料入厂前进行检验——金属材料检测化学成分和力学性能，玻璃材料检测热膨胀系数和软化点温度，镀金层检测厚度和附着力。不合格材料严禁入库使用。



生产过程控制。玻璃烧结工艺是核心工序，烧结温度曲线由计算机精确控制，每炉产品都记录完整的温度曲线数据。烧结后进行气密性检测（氦质谱检漏）和绝缘电阻测试，不合格产品直接报废。CNC加工中心确保壳体尺寸精度和M12×1螺纹加工精度。



成品检测。每只成品出厂前都经过以下检测项目：外观检查、尺寸检测（含壳体Ø12mm、法兰Ø16mm和螺纹M12×1）、接触电阻测试、绝缘电阻测试、耐电压测试、气密性抽检。检测合格后出具产品合格证方可发货。



质量管理体系。科迎法电气通过ISO9001质量管理体系认证，生产过程执行ERP管理系统，确保每个产品都可追溯到原材料批次和生产记录。产品符合RoHS环保指令要求。



七、定制研发与售后服务



定制服务。M12圆法兰5针高温连接器支持用户定制。如果标准规格不能满足需求，用户可提供图纸、样品或相关技术要求，科迎法技术团队进行技术评审后提供定制方案。定制内容包括：特殊芯数配置（3针/4针/8针）、特殊接触件排列方式、特殊壳体材料、特殊镀层要求、特殊螺纹规格（M8/M10/M16）、特殊法兰形状和尺寸、高低温特殊要求等。



定制流程：用户提供技术要求 → 技术评审 → 初步方案 → 用户确认 → 方案评审 → 执行方案 → 商务签约 → 样品交付 → 样品评审 → 批量生产 → 产品交付。



售后服务。产品质保期12个月。质保期内因产品质量问题导致的故障，免费维修或更换。提供终身技术支持服务，用户在使用过程中遇到任何技术问题可随时联系技术支持团队。常规产品交货期15到30天，定制产品交货期根据复杂程度30到60天。



参考标准：企业标准（按用户企业标准执行）、MIL-STD-1344电连接器测试方法（参考）、GB/T 3836.1-2021爆炸性环境通用要求（高温环境参考）、ISO 9001:2015质量管理体系、RoHS 2.0环保指令



常见问题



问：M12圆法兰5针高温连接器和普通M12连接器有什么区别？

答：核心区别在耐高温和密封性能。普通M12连接器（如M12传感器连接器、M12圆形连接器）采用工程塑料绝缘和橡胶密封，工作温度通常-40℃到+125℃，防护等级IP67。M12圆法兰5针玻璃烧结高温连接器采用玻璃绝缘和玻璃烧结密封，工作温度-25℃到+350℃，气密性达10的负8次方帕每立方米每秒，耐压力600Bar。价格方面，玻璃烧结高温连接器的价格是普通M12连接器的5到10倍。选型时根据实际环境温度和密封要求选择——常温普通环境用普通M12连接器即可，高温高密封环境必须用玻璃烧结高温连接器。



问：5针M12高温连接器的5个引脚怎么定义？有标准吗？

答：M12连接器的引脚定义通常参照行业惯例，但不同厂家和不同应用的引脚定义可能不同。常见的5针定义方式：1脚电源正、2脚信号1、3脚电源负、4脚信号2、5脚屏蔽/接地。也有按功能分组的定义方式。科迎法的M12 5针高温连接器引脚排列是M12标准圆形排列，从定位键开始顺时针编号1到5。用户选型时需要确认自己设备的引脚定义，或者提供引脚定义图让厂家按要求制作。如果是与已有设备对接，建议先确认对端接口的引脚定义再下单。



问：圆法兰焊接安装的M12连接器怎么和插头对接？需要什么插头？

答：该插座是面板安装端（固定在设备面板上），需要配合一个M12插头端（连接线缆）。插头螺纹也是M12×1，与插座螺纹匹配。对接时将插头对准插座，旋转插头使螺纹锁紧，插头的插孔与插座的插针接触实现电气连接。插头可以是自由端线缆组件（带线缆的M12插头）或直角弯头插头。用户可以使用符合M12标准的同规格第三方插头（如市面上常见的M12 5针插头），也可以从科迎法电气采购配套插头。选型时需确认插头是5针配置且针孔排列方式与插座一致。



问：圆法兰焊接安装和螺丝固定安装怎么选？

答：取决于密封要求和维护需求。圆法兰焊接安装——密封性能最优（金属熔合密封），机械强度最高，但安装后不可拆卸，适合永久安装。圆法兰螺丝固定安装——密封性能良好（依赖密封垫片），机械强度高，可以拆卸维护，适合需要检修的设备。该产品法兰上有4个Ø4.5mm安装孔，既可以用螺丝固定（配M4螺丝和密封垫片），也可以焊接安装。选型建议：密封容器、真空设备等对密封性要求极高的场合选焊接安装；需要定期检修或更换的设备选螺丝固定安装。如果选螺丝固定安装，密封垫片建议选氟橡胶或聚四氟乙烯材质（耐高温350℃）。
