大小电流耐高温高密封接线端子（玻璃烧结）

上海科迎法电气大小电流高温连接器是KYF-G系列耐高温高密封连接器产品线中的混合电流规格，采用玻璃烧结工艺实现金属壳体与多根接触件之间的高强度密封绝缘，工作温度范围-25℃到350℃，气密性可达10的负8次方帕每立方米每秒，耐压力600Bar。该产品为大小电流混合配置——大针额定电流20A，小针额定电流4A，电线与端子连接采用插入焊接式，焊接式安装。高温密封接线端子的接触件镀金处理电性能稳定，适用于密封容器内大功率供电与信号传输一体化连接，壳体表面喷砂或亚光银灰色处理，参照用户企业标准生产，支持用户定制特殊规格。

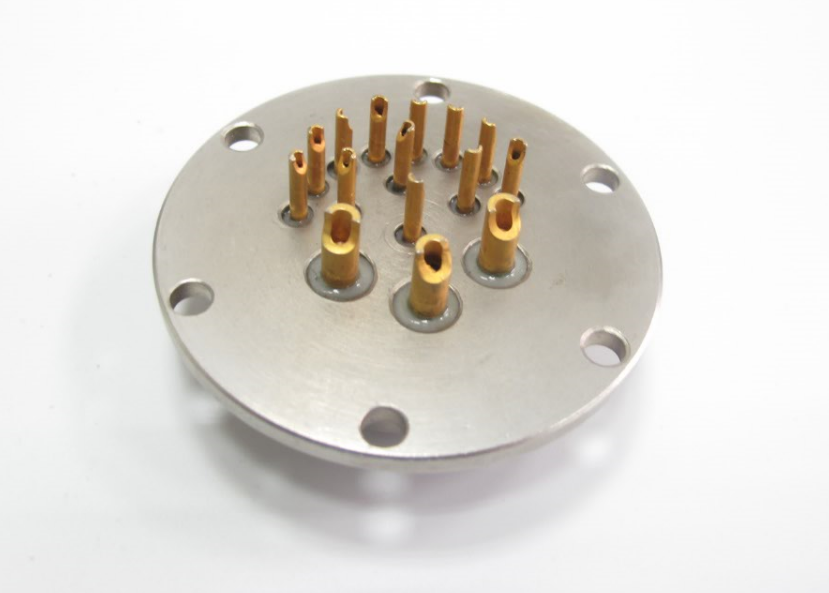

大小电流混合式玻璃烧结耐高温高密封接线端子

一、产品概述

大小电流高温连接器是一款混合电流玻璃烧结密封接线端子，属于科迎法电气耐高温高密封连接器产品线中的特殊规格。产品采用玻璃烧结（Glass-to-Metal Seal）核心工艺——通过高温将玻璃绝缘子熔融后与金属壳体和金属接触件烧结为一体，形成既绝缘又密封的复合结构。这种结构在高温环境下仍能保持优异的绝缘性能和密封性能，是普通注塑或橡胶密封连接器无法实现的。

"大小电流混合"是该产品的核心设计特点。产品在一个连接器内集成了两种规格的接触件——大直径接触件承载20A大电流，小直径接触件承载4A小电流。这种混合设计使一个连接器可以同时传输大功率电源和小信号——大针用于加热器或电机供电，小针用于传感器信号传输。相比分别安装大电流连接器和小信号连接器，混合设计减少了安装孔位和密封面数量，提高了密封可靠性，同时节省了安装空间。

插入焊接式接线是该产品的接线方式。接触件尾部为中空管状结构，线缆插入管内后焊接固定。插入焊接式相比直接缠绕焊接有以下优势：第一，线缆与接触件的接触面积更大（线缆插入管内四周接触），焊接后接触电阻更低；第二，焊接强度更高（管壁四周包裹线缆），抗拉拔力更大；第三，操作更方便（线缆直接插入管内焊接，不需要缠绕）。

二、产品特点

特点一 玻璃烧结工艺，耐高温350℃

大小电流高温连接器的核心技术是玻璃烧结工艺。金属壳体、金属接触件和玻璃绝缘子在高温炉中经过精确的温度曲线控制，使玻璃熔融后与金属表面形成化学键结合，冷却后成为一体化结构。玻璃材料的耐高温性能远优于工程塑料（PBT、PA66等最高工作温度通常120到150℃），350℃下仍能保持稳定的绝缘电阻和机械强度。大针在20A满载时会产生焦耳热，玻璃烧结结构在高温和高电流双重条件下仍能保持稳定。（科迎法实验室测试数据）

特点二 大小电流混合，一器多用

大小电流混合是该产品最大的设计特点。大针20A用于功率传输——在24V DC系统中单针可传输480W功率，满足加热器或电机的供电需求；小针4A用于信号传输——满足传感器信号（4到20mA、RS485等）的传输需求。一个连接器同时完成供电和信号传输，减少连接器数量和密封面数量。每减少一个密封面就减少一个泄漏风险点，提高了整体密封可靠性。

特点三 插入焊接式接线，连接可靠

插入焊接式接线是该产品的接线方式。接触件尾部为中空管状结构，线缆端部剥去绝缘层后直接插入管内，然后用焊锡焊接固定。插入焊接式的优势：第一，接触面积大——线缆插入管内后四周与管壁接触，接触电阻低于缠绕焊接方式；第二，机械强度高——管壁四周包裹线缆，焊接后抗拉拔力大于200N（科迎法实验室测试数据）；第三，操作方便——线缆直接插入管内焊接，不需要预先缠绕或压接端子。

特点四 高密封气密性，10的负8次方

玻璃烧结结构的密封性能远高于橡胶密封圈密封。玻璃与金属的烧结结合是分子级的化学键合，不存在老化问题，气密性可达10的负8次方帕每立方米每秒量级，满足高真空和高压容器的密封要求。产品耐压力达600Bar，可用于深海水下设备或高压容器等极端压力环境。高温密封接线端子在高温高压高湿等恶劣环境下仍能保持稳定的密封性能。（行业公开技术数据）

特点五 焊接式安装，密封最可靠

焊接式安装是该产品的安装方式。连接器壳体焊接在设备面板或容器壁上，焊接连接是金属熔合，密封性能最优——不存在密封界面，不存在O型圈老化风险。焊接安装后连接器与设备壳体成为一体，机械强度最高，抗振动抗冲击能力强。适合永久安装、密封容器贯穿等对密封性要求极高的场合。

特点六 接触件镀金，电性能稳定

接触件材料为铜合金，表面镀金处理。金的化学稳定性极高，在高温、高湿、腐蚀气体环境下不会氧化变色，接触电阻稳定。大针承载20A大电流时接触电阻的稳定性尤为重要——接触电阻增大会导致发热增加，影响连接器可靠性。镀金层厚度根据使用环境可选0.2到0.8微米。接触件也可选镀镍或镀银处理，大电流针可选镀银（导电性更好）。

三、技术参数表

四、引脚配置与选型对照表

引脚配置表（大针外圈+小针内圈混合排列）：

注：以上为典型应用的功能定义，实际芯数和排列方式根据用户需求定制。大针和小针的数量可根据用户需求调整。

选型对照表：

选型步骤：

第一步 确定大针数量和电流。根据需要传输的功率确定大针数量——三相供电选3针（每相1针）+1针公共零线，单相供电选2针（火+零）。大针电流20A满足大多数加热器和电机的供电需求。

第二步 确定小针数量和功能。根据需要传输的信号路数确定小针数量——单路温度信号选2针（信号+补偿），多路传感器信号选4针以上。

第三步 确定壳体材料。一般环境选不锈钢304，强腐蚀环境选316L，高真空选可伐合金。

第四步 确定镀层。大电流针可选镀银（导电好发热小），信号针选镀金（接触稳定）。

第五步 确认接线方式。插入焊接式是标准配置（连接可靠），如果需要维护拆卸选螺纹接线式定制。

五、典型应用场景

场景一 密封容器加热器供电与温度监测一体化

高压反应釜、密封试验箱等容器内部有加热器和温度传感器，需要同时传输大功率电源和温度信号。大小电流高温连接器的一个连接器可以同时完成两项任务——大针传输加热器供电（20A×3针为三相加热器供电），小针传输温度传感器信号（4A×2针为热电偶信号）。一个连接器替代两个独立连接器，减少容器壁上的安装孔位和密封面数量，提高密封可靠性。玻璃烧结结构确保容器内外密封，气密性10的负8次方满足真空或高压要求。

场景二 工业加热设备功率与控制信号一体化

工业加热设备（热处理炉、干燥箱、高温试验箱等）内部有加热元件和测温元件，需要同时传输加热功率和控制信号。大针为加热元件供电（20A满足中型加热元件），小针传输控制信号（4A满足测温信号或控制信号）。插入焊接式接线在大电流应用中优势明显——接触面积大、接触电阻低，大电流通过时发热小。焊接式安装确保连接器在高温设备面板上牢固不松动。

场景三 密封型电机供电与反馈信号一体化

密封型电机（如潜水泵电机、密封压缩机电机）的供电线和反馈信号线需要通过密封壳体引入。大针为电机三相供电（20A满足小型三相电机），小针传输电机反馈信号（如转速、温度、电流反馈）。一个连接器同时完成供电和信号传输，减少密封面数量。玻璃烧结结构确保电机壳体密封，耐压力600Bar满足深水设备压力要求。插入焊接式接线确保大电流连接可靠不发热。

场景四 多参数传感器供电与信号一体化

多参数工业传感器（如温度+压力+流量一体传感器）需要同时传输供电和多路信号。大针为传感器供电（20A远超传感器供电需求，余量充足），小针传输多路传感器信号（4A满足4到20mA模拟信号或RS485数字信号）。混合设计使一个连接器可以完成传感器的全部接线需求。玻璃烧结结构耐高温350℃，与高温工业环境匹配。

场景五 定制设备多路混合连接

很多非标设备需要在一个连接点上同时传输不同规格的电信号——大功率供电+小信号控制+通信信号。大小电流高温连接器可以根据用户需求定制大针和小针的数量和排列方式，灵活适应各种混合接线需求。科迎法电气拥有完整的玻璃烧结生产线和CNC加工能力，可快速响应定制需求。定制内容包括大针/小针数量、排列方式、外形尺寸、材料选择等。

六、品质保障

原材料控制。所有原材料入厂前进行检验——金属材料检测化学成分和力学性能，玻璃材料检测热膨胀系数和软化点温度，镀金层检测厚度和附着力。大针和小针的材料分别检验，确保尺寸精度和载流能力。不合格材料严禁入库使用。

生产过程控制。玻璃烧结工艺是核心工序，烧结温度曲线由计算机精确控制，每炉产品都记录完整的温度曲线数据。大针和小针的玻璃烧结在一次工艺中完成，确保大小针的密封性能一致。烧结后进行气密性检测（氦质谱检漏）和绝缘电阻测试，不合格产品直接报废。插入焊接管状端子的内径精度严格控制，确保线缆插入后的接触面积。

成品检测。每只成品出厂前都经过以下检测项目：外观检查、尺寸检测（含大针和小针直径）、接触电阻测试（大针和小针分别测试）、绝缘电阻测试、耐电压测试、气密性抽检、插入焊接接线力矩测试（抽检）。检测合格后出具产品合格证方可发货。

质量管理体系。科迎法电气通过ISO9001质量管理体系认证，生产过程执行ERP管理系统，确保每个产品都可追溯到原材料批次和生产记录。产品符合RoHS环保指令要求。

七、定制研发与售后服务

定制服务。大小电流高温连接器支持用户定制。如果标准规格不能满足需求，用户可提供图纸、样品或相关技术要求，科迎法技术团队进行技术评审后提供定制方案。定制内容包括：大针和小针数量调整、特殊接触件直径（更大或更小电流）、特殊排列方式、特殊壳体材料、特殊镀层要求、特殊外形尺寸、特殊接线方式（如螺纹接线式）等。

定制流程：用户提供技术要求 → 技术评审 → 初步方案 → 用户确认 → 方案评审 → 执行方案 → 商务签约 → 样品交付 → 样品评审 → 批量生产 → 产品交付。

售后服务。产品质保期12个月。质保期内因产品质量问题导致的故障，免费维修或更换。提供终身技术支持服务，用户在使用过程中遇到任何技术问题可随时联系技术支持团队。常规产品交货期15到30天，定制产品交货期根据复杂程度30到60天。

参考标准：企业标准（按用户企业标准执行）、MIL-STD-1344电连接器测试方法（参考）、GB/T 3836.1-2021爆炸性环境通用要求（高温环境参考）、ISO 9001:2015质量管理体系、RoHS 2.0环保指令

常见问题

问：大小电流混合连接器是什么意思？为什么要混合设计？

答：大小电流混合是指一个连接器内集成两种规格的接触件——大直径接触件承载大电流（20A），小直径接触件承载小电流（4A）。混合设计的原因：很多设备在一个连接点上需要同时传输大功率电源和小信号——例如加热器需要20A大电流供电，温度传感器只需要4mA小信号传输。如果用两个独立连接器分别传输，容器壁上需要开两个孔、两个密封面，泄漏风险增加。混合设计用一个连接器一个密封面完成全部传输，密封更可靠、安装更简洁、成本更低。

问：插入焊接式接线怎么操作？和普通焊接有什么区别？

答：插入焊接式和普通缠绕焊接的操作区别：普通焊接——线缆铜线缠绕在插针上，然后用烙铁焊接，接触面积取决于缠绕圈数。插入焊接——接触件尾部是中空管状结构，线缆剥绝缘层后直接插入管内，然后用烙铁在管外壁加热，焊锡从管口渗入管内填充线缆与管壁之间的间隙。插入焊接的优势：第一，接触面积大（线缆四周与管壁全接触），接触电阻更低；第二，机械强度高（管壁包裹线缆），抗拉拔力更大；第三，操作方便（插入即可，不需要缠绕）。操作时注意选择与管内径匹配的线径，线缆与管壁间隙不宜过大（影响焊锡填充）。

问：大针20A和小针4A的接触件直径分别是多少？

答：大针接触件直径约Ø3mm（截面积约7mm²，电流密度约2.8A/mm²，在安全范围内），小针接触件直径约Ø1.5mm（截面积约1.8mm²，电流密度约2.2A/mm²，在安全范围内）。大针和小针的直径差异使两种接触件在同一个连接器内可以区分，防止用户误插。大针和小针的排列方式通常是——大针在外圈（直径较大便于加工和散热），小针在内圈（信号针间距小不影响绝缘，因为信号电压低）。具体直径和排列方式根据产品型号确定，定制产品可以调整。

问：大小电流连接器在满载时大针会发热影响小针吗？

答：会有一定热影响但在安全范围内。大针20A满载时的焦耳热功率为P=I²×R=20²×0.008=3.2W（每针），热量通过壳体和玻璃传导到周围。小针距离大针有一定间距（通常5到8mm），热量传导到小针位置时温度已降低。在自然散热条件下，大针满载时壳体温升约15到25℃，小针位置的温升约5到15℃——在350℃额定温度基础上增加15℃仍在安全范围内。如果大针和小针同时满载（大针20A+小针4A），总热量增加但小针发热量很小（4A时的焦耳热仅0.13W/针），对大针的影响可忽略。建议在350℃满温环境下使用时大针电流适当降额到16A使用更安全。
