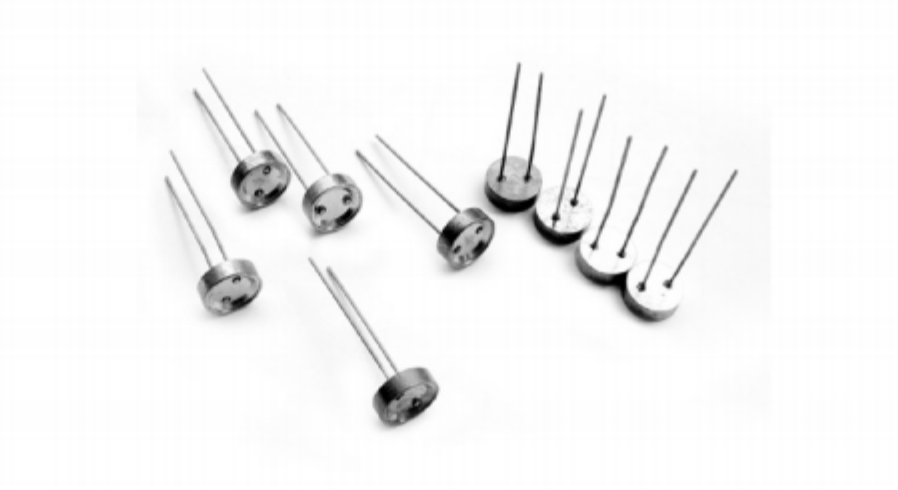

光伏高温连接器（玻璃烧结接线端子）

上海科迎法电气光伏耐高温高密封接线端子是KYF-G系列耐高温高密封连接器产品线中的光伏专用规格，采用玻璃烧结工艺实现金属壳体与2根接触件之间的高强度密封绝缘，工作温度范围-25℃到350℃，气密性可达10的负8次方帕每立方米每秒，耐压力600Bar。该产品为双针配置，壳体Ø5mm，针间距3mm，法兰厚度2mm，长度可定制。高温连接器的接触件镀金处理电性能稳定，适用于室外电气系统与空调端子连接，壳体表面喷砂或亚光银灰色处理，参照用户企业标准生产，支持用户定制特殊规格。

光伏耐高温高密封玻璃烧结接线端子

一、产品概述

光伏耐高温高密封接线端子是一款玻璃烧结密封端子，属于科迎法电气耐高温高密封连接器产品线中的光伏及室外电气专用规格。产品采用玻璃烧结（Glass-to-Metal Seal）核心工艺——通过高温将玻璃绝缘子熔融后与金属壳体和2根金属接触件烧结为一体，形成既绝缘又密封的复合结构。这种结构在高温环境下仍能保持优异的绝缘性能和密封性能，是普通注塑或橡胶密封连接器无法实现的。

"光伏接线端子"是该产品的应用定位。光伏发电系统的室外电气设备（光伏接线箱、逆变器、汇流箱等）长期暴露在户外环境中，昼夜温差大、紫外线强、雨雪潮湿，对电气连接的密封性和耐温性要求极高。普通塑料或橡胶密封的接线端子在户外长期使用后密封圈老化、塑料脆化，导致水汽侵入引发电气故障。光伏耐高温高密封接线端子采用玻璃烧结工艺，玻璃与金属的烧结结合不存在老化问题，350℃高温下性能不衰减，适合光伏系统25年使用寿命的密封要求。

壳体Ø5mm是该产品的尺寸特征。5mm外径属于微型规格，外形紧凑小巧。双针配置，针间距3mm，适合小电流信号传输或小功率供电。法兰厚度2mm，长度尺寸"a"可根据用户需求定制——不同安装位置需要的针脚长度不同，定制长度确保接线端子适配各种安装空间。

二、产品特点

特点一 玻璃烧结工艺，耐高温350℃

光伏耐高温高密封接线端子的核心技术是玻璃烧结工艺。金属壳体、2根金属接触件和玻璃绝缘子在高温炉中经过精确的温度曲线控制，使玻璃熔融后与金属表面形成化学键结合，冷却后成为一体化结构。玻璃材料的耐高温性能远优于工程塑料和橡胶密封件，350℃下仍能保持稳定的绝缘电阻和机械强度。光伏系统的室外设备在夏季阳光直射下外壳温度可达80到100℃，接线箱内部温度更高，玻璃烧结结构在高温环境下长期使用性能不衰减。（科迎法实验室测试数据）

特点二 光伏专用，25年密封不老化

光伏发电系统的设计寿命通常25年，这要求所有组件在25年内保持可靠工作。普通密封端子（橡胶O型圈密封、注塑密封）在紫外线、温度循环和潮湿环境下5到10年后密封圈老化变硬失去弹性，水汽侵入导致电气故障。光伏耐高温高密封接线端子采用玻璃烧结密封，玻璃与金属的烧结结合是分子级化学键合，不存在老化问题——25年后气密性仍然保持10的负8次方量级不变。这是普通密封端子无法实现的长期密封可靠性。（行业公开技术数据）

特点三 Ø5mm微型尺寸，安装灵活

壳体外径Ø5mm属于微型规格，外形紧凑小巧。微型尺寸的优势：第一，安装面积小——Ø5mm圆面积仅约19.6mm²，适合在安装空间受限的设备内部安装；第二，排列密度高——多个Ø5mm端子可以在小面积基板上密集排列，适合多路信号的集中引出；第三，不增加设备体积——微型端子安装在设备内部不显著增加设备外形尺寸。针间距3mm是微型端子的标准间距，兼顾绝缘距离和紧凑性。

特点四 双针配置，供电信号传输

2针配置满足光伏系统中最常见的单路供电或单路信号传输需求。光伏接线箱中每路光伏组件的信号引出只需要2针（正极+负极），空调压缩机的供电端子也只需要2针（火线+零线）。Ø2mm接触件额定电流满足光伏组件信号传输和小功率供电需求。双针配置结构简单可靠，接线方便。针间距3mm确保两针之间有足够的绝缘距离（250V耐压1000V AC/min）。

特点五 高密封气密性，10的负8次方

玻璃烧结结构的密封性能远高于橡胶密封圈密封。玻璃与金属的烧结结合是分子级的化学键合，不存在老化问题，气密性可达10的负8次方帕每立方米每秒量级，满足高真空和高压容器的密封要求。产品耐压力达600Bar，可用于深海水下设备或高压容器等极端压力环境。光伏耐高温高密封接线端子在高温、紫外线、雨雪、盐雾等恶劣环境下长期使用仍能保持稳定的密封性能。（行业公开技术数据）

特点六 长度可定制，适配灵活

端子长度尺寸"a"可根据用户需求定制。不同应用场景需要的针脚长度不同——光伏接线箱内部空间紧凑需要短针脚，空调压缩机端子需要中长针脚穿过外壳壁厚，室外电气箱端子可能需要长针脚适配较厚面板。定制长度确保接线端子适配各种安装空间和接线需求。法兰厚度2mm提供安装基准面，法兰直径与壳体Ø5mm一致或略大，通过焊接或压入方式安装在设备面板或基座上。

三、技术参数表

四、引脚配置与选型对照表

引脚配置表（双针并列排列，针间距3mm）：

注：2针配置功能定义灵活——可用于单路供电（1正2负）、单路信号（1信号2地）或热电偶（1正2负）。实际功能由用户系统确定。

安装方式对比表：

选型对照表：

选型步骤：

第一步 确认2针是否满足需求。2针适合单路供电或信号传输，如果需要更多芯数选多针规格。

第二步 确认壳体尺寸。Ø5mm微型规格适合安装空间受限的场合，如果需要更大电流选更大壳体规格。

第三步 确定端子长度。根据安装位置的面板厚度和接线空间确定端子总长度——定制尺寸a。

第四步 确定壳体材料。室外环境选不锈钢304，强腐蚀环境选316L。

第五步 确认安装方式。焊接式密封最优，薄面板选压入式。

五、典型应用场景

场景一 光伏接线箱信号引出

光伏接线箱（PV junction box）安装在光伏组件背面，将光伏组件的直流电引出到外部线缆。接线箱内部温度在阳光直射下可达80到100℃，普通塑料密封端子长期使用后老化开裂导致水汽侵入。光伏耐高温高密封接线端子采用玻璃烧结密封，350℃耐温和25年不老化的密封性能满足光伏系统全寿命周期要求。Ø5mm微型尺寸适合接线箱内部紧凑安装。2针配置满足单路光伏组件的正负极引出需求。焊接式安装在接线箱底板上，密封最可靠。（行业公开应用数据）

场景二 空调压缩机密封端子

空调压缩机内部的电机需要通过密封端子将电源从压缩机外壳外部引入到内部。压缩机内部充满制冷剂（R410A等），压力可达30到40Bar，温度可达100到150℃。密封端子必须同时承受制冷剂压力和高温，且密封不能老化——制冷剂泄漏会导致空调失效。光伏耐高温高密封接线端子采用玻璃烧结密封，气密性10的负8次方满足制冷剂密封要求，350℃耐温远超压缩机内部温度，玻璃烧结不存在老化问题确保压缩机全寿命密封。2针配置满足单相电机供电（火线+零线），Ø5mm壳体适合压缩机外壳上的小型安装孔。

场景三 室外电气箱密封接线

室外电气箱（路灯控制箱、交通信号箱、通信基站设备箱等）需要将外部线缆引入箱体内部，引入处的密封是防水防潮的关键。普通密封端子在室外长期使用后密封圈老化，雨水沿密封间隙渗入箱体导致短路。光伏耐高温高密封接线端子采用玻璃烧结密封，25年不老化，Ø5mm微型尺寸在箱体壁上占用面积小。2针配置满足单路供电引入，多个端子排列可以满足多路引入。焊接式安装在箱体壁上，密封最优。350℃耐温满足室外夏季高温环境。（行业公开应用数据）

场景四 室外传感器密封连接

室外传感器（气象传感器、环境监测传感器、水质传感器等）需要将信号从传感器内部引出到外部。传感器长期暴露在室外环境中，密封不良会导致水汽侵入损坏传感元件。光伏耐高温高密封接线端子采用玻璃烧结密封，气密性10的负8次方确保传感器内部与外部完全隔离。Ø5mm微型尺寸适合传感器有限内部空间。2针配置满足单路传感器信号（信号+地线）引出。不锈钢316L壳体适合室外腐蚀环境。端子长度可根据传感器壁厚定制。

场景五 户外设备电源引入密封

户外设备（户外照明、充电桩、安防设备等）的电源线从外部引入设备内部时，引入处的密封是防水关键。光伏耐高温高密封接线端子焊接在设备外壳上，电源线通过端子引入设备内部，玻璃烧结密封确保引入处不渗水。2针配置满足单相供电引入（火线+零线）。Ø5mm微型尺寸在设备外壳上占用面积小，不影响设备外观。不锈钢壳体和喷砂表面处理适合户外环境。多个端子排列可以满足三相供电或多路电源引入。

六、品质保障

原材料控制。所有原材料入厂前进行检验——金属材料检测化学成分和力学性能，玻璃材料检测热膨胀系数和软化点温度，镀金层检测厚度和附着力。不合格材料严禁入库使用。光伏应用特别关注材料在紫外线和温度循环下的稳定性。

生产过程控制。玻璃烧结工艺是核心工序，烧结温度曲线由计算机精确控制，每炉产品都记录完整的温度曲线数据。烧结后进行气密性检测（氦质谱检漏）和绝缘电阻测试，不合格产品直接报废。CNC加工中心确保壳体尺寸精度——Ø5mm外径、3mm针间距和2mm法兰厚度精度严格控制。端子长度尺寸a按用户定制要求加工。

成品检测。每只成品出厂前都经过以下检测项目：外观检查、尺寸检测（含壳体Ø5mm、针间距3mm、法兰厚度2mm、总长度a）、2针接触电阻逐根测试、绝缘电阻测试、耐电压测试、气密性抽检。光伏应用产品增加温度循环测试（-40℃到+85℃，200次循环）和湿热老化测试（85℃/85%RH，1000小时）。检测合格后出具产品合格证方可发货。

质量管理体系。科迎法电气通过ISO9001质量管理体系认证，生产过程执行ERP管理系统，确保每个产品都可追溯到原材料批次和生产记录。产品符合RoHS环保指令要求。

七、定制研发与售后服务

定制服务。光伏耐高温高密封接线端子支持用户定制。如果标准规格不能满足需求，用户可提供图纸、样品或相关技术要求，科迎法技术团队进行技术评审后提供定制方案。定制内容包括：特殊端子长度（尺寸a定制）、特殊壳体材料（如316L不锈钢）、特殊镀层要求、特殊壳体外径（如Ø6mm/Ø8mm）、特殊针数配置（3针/4针）、特殊安装方式、进口件1:1复制生产等。

定制流程：用户提供技术要求（或样品）→ 技术评审 → 初步方案 → 用户确认 → 方案评审 → 执行方案 → 商务签约 → 样品交付 → 样品评审 → 批量生产 → 产品交付。

售后服务。产品质保期12个月。质保期内因产品质量问题导致的故障，免费维修或更换。提供终身技术支持服务，用户在使用过程中遇到任何技术问题可随时联系技术支持团队。常规产品交货期15到30天，定制产品交货期根据复杂程度30到60天。

参考标准：企业标准（按用户企业标准执行）、IEC 61215光伏组件设计鉴定（温度循环和湿热老化参考）、MIL-STD-1344电连接器测试方法（参考）、GB/T 3836.1-2021爆炸性环境通用要求（高温环境参考）、ISO 9001:2015质量管理体系、RoHS 2.0环保指令

常见问题

问：光伏耐高温高密封接线端子和普通光伏密封端子有什么区别？

答：核心区别在密封方式和耐温性能。普通光伏密封端子采用橡胶O型圈密封或环氧灌封密封，工作温度通常-40℃到+125℃，密封圈在紫外线和温度循环下5到10年老化失效。光伏耐高温高密封接线端子采用玻璃烧结密封，工作温度-25℃到+350℃，玻璃与金属的烧结结合不存在老化问题，气密性10的负8次方保持25年不衰减。价格方面玻璃烧结端子是普通密封端子的3到5倍。选型时根据系统寿命要求和环境条件选择——25年寿命要求选玻璃烧结端子，短期使用可选普通密封端子。

问：Ø5mm壳体这么小，额定电流能到多少？

答：Ø5mm壳体内配置Ø2mm接触件，Ø2mm接触件的额定电流取决于接触件材料和镀层。镀金Ø2mm接触件在常温下额定电流约4到8A，在350℃高温下需要适当降额使用（高温下载流能力降低约20到30%）。光伏组件的信号引出电流通常在0.5到2A范围（电压30到60V DC），空调压缩机供电电流通常在3到8A范围——Ø2mm接触件满足这些应用需求。如果需要更大电流（如10A以上），建议选更大壳体规格（如Ø8mm/Ø12mm端子）配更大直径接触件。具体额定电流值需要根据实际工作温度和散热条件确定。

问：端子长度尺寸a怎么确定？定制需要多长时间？

答：端子长度尺寸a根据安装位置确定。确定方法：第一，测量安装面板或外壳的壁厚——端子需要穿过的壁厚就是最小长度。第二，考虑接线空间——面板内侧端子尾部需要留出足够长度焊接线缆（通常5到8mm）。第三，考虑外侧插头对接空间——面板外侧端子螺纹段或插针段需要足够长度与插头对接（通常8到15mm）。总长度a=壁厚+内侧接线长度+外侧对接长度。例如壁厚3mm+内侧8mm+外侧12mm=23mm。定制交货期通常30到45天，起订量根据规格确定。

问：光伏接线端子可以用在空调压缩机上吗？两者要求一样吗？

答：可以用，但两者侧重点略有不同。光伏接线端子——重点是紫外线耐受和温度循环（-40℃到+85℃），密封重点是防止水汽侵入。空调压缩机端子——重点是制冷剂密封（压力30到40Bar）和内部高温（100到150℃），密封重点是防止制冷剂泄漏。光伏耐高温高密封接线端子的玻璃烧结密封同时满足两种应用要求——气密性10的负8次方满足制冷剂密封（远高于制冷剂密封要求的10的负6次方），350℃耐温满足压缩机内部温度，600Bar耐压满足制冷剂压力。选型时注意：压缩机应用建议选不锈钢316L壳体（耐制冷剂腐蚀），光伏应用可选不锈钢304壳体。
