加长式针型耐高温高密封接线端子（玻璃烧结）

上海科迎法电气加长式针型高温连接器是KYF-G系列耐高温高密封连接器产品线中的加长针规格，采用玻璃烧结工艺实现金属壳体与2根接触件之间的高强度密封绝缘，工作温度范围-25℃到350℃，气密性可达10的负8次方帕每立方米每秒，耐压力600Bar。该产品为5/8"-20UNF螺纹2针插座，M16法兰式焊接安装，加长插针设计方便外部接线操作，额定电流8A。高温密封接线端子的接触件镀金处理电性能稳定，壳体表面喷砂或亚光银灰色处理，参照用户企业标准生产，支持用户定制特殊规格。

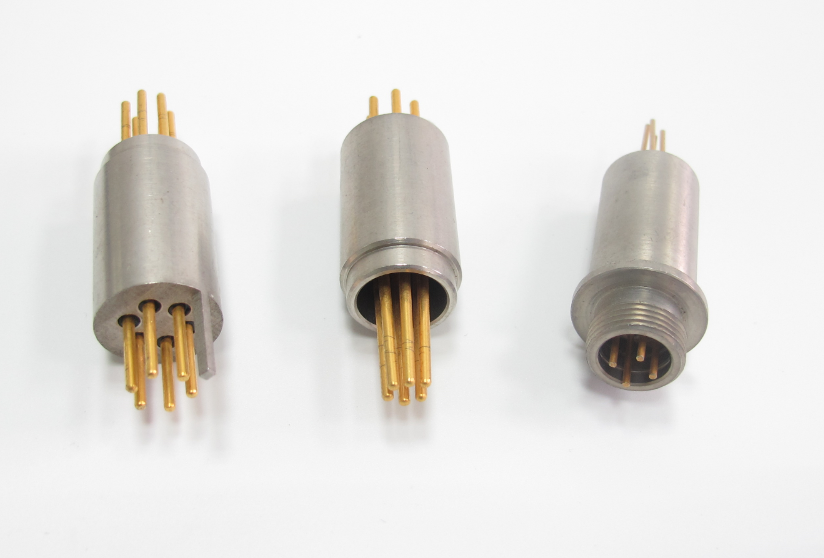

加长式针型5/8-20UNF玻璃烧结耐高温高密封接线端子

一、产品概述

加长式针型高温连接器是一款2针玻璃烧结密封插座，属于科迎法电气耐高温高密封连接器产品线中的加长针规格。产品采用玻璃烧结（Glass-to-Metal Seal）核心工艺——通过高温将玻璃绝缘子熔融后与金属壳体和金属接触件烧结为一体，形成既绝缘又密封的复合结构。这种结构在高温环境下仍能保持优异的绝缘性能和密封性能，是普通注塑或橡胶密封连接器无法实现的。

"加长式针型"是该产品的核心结构特征。标准插针长度通常较短（10到15毫米），而加长式插针长度延长到20到30毫米甚至更长。加长插针的优势是方便接线——较长的插针提供了更大的操作空间，焊接或压接线缆时更容易操作，特别适合在安装空间紧凑、手指或工具不易伸入的场合。加长插针还增加了插针的抗弯强度裕量，在受到侧向力时不容易折断。

产品连接端采用5/8"-20UNF美制细牙螺纹，是工业传感器和密封容器连接器中常用的螺纹规格，与美标MIL系列连接器接口兼容。安装端为M16法兰结构，通过焊接方式固定在设备面板或容器壁上。2针配置适合单路电源或单路信号传输，也可以多个插座组合使用实现多路信号传输。

二、产品特点

特点一 玻璃烧结工艺，耐高温350℃

加长式针型高温连接器的核心技术是玻璃烧结工艺。金属壳体、金属接触件和玻璃绝缘子在高温炉中经过精确的温度曲线控制，使玻璃熔融后与金属表面形成化学键结合，冷却后成为一体化结构。玻璃材料的耐高温性能远优于工程塑料（PBT、PA66等最高工作温度通常120到150℃），350℃下仍能保持稳定的绝缘电阻和机械强度。（科迎法实验室测试数据）

特点二 加长插针设计，接线方便

加长插针是该产品最大的结构特点。与标准插针（10到15毫米）相比，加长插针（20到30毫米）提供以下优势：第一，接线操作空间大——较长的插针使焊接或压接线缆时手指和工具更容易操作，特别适合安装在狭窄空间内的连接器；第二，热隔离距离长——焊接时热量传导到玻璃烧结体的距离更长，焊接产生的热量不容易影响玻璃密封部位，降低玻璃碎裂风险；第三，抗弯强度裕量大——加长插针在受到侧向力时不容易折断，机械可靠性更高。

特点三 5/8"-20UNF螺纹，美标兼容

5/8"-20UNF是美制细牙螺纹规格，每英寸20牙，螺纹外径5/8英寸（约15.875毫米）。该螺纹规格在美标MIL系列连接器中广泛使用，与MIL-DTL-5015标准中的2针规格接口兼容。产品同时标注M16法兰式，说明法兰安装端的外径尺寸与M16规格对应，方便用户在设备面板上统一开孔。5/8"-20UNF螺纹的连接器在国内军工、航空航天、高端工业设备中使用较多。

特点四 高密封气密性，10的负8次方

玻璃烧结结构的密封性能远高于橡胶密封圈密封。玻璃与金属的烧结结合是分子级的化学键合，不存在老化问题，气密性可达10的负8次方帕每立方米每秒量级，满足高真空和高压容器的密封要求。产品耐压力达600Bar，可用于深海水下设备或高压容器等极端压力环境。高温密封接线端子在高温高压高湿等恶劣环境下仍能保持稳定的密封性能。（行业公开技术数据）

特点五 2针配置，简单可靠

2针配置是最简单的多芯连接器规格，适合单路电源或单路信号传输。2针结构只有2根接触件，绝缘距离最大，绝缘电阻最高，耐电压性能最好。2针连接器的可靠性高——结构简单，故障点少，维护方便。当设备需要多路信号时，可以在面板上布置多个2针插座组合使用，每个插座独立密封，单点故障不影响其他通道。

特点六 接触件镀金，电性能稳定

接触件材料为铜合金，表面镀金处理。金的化学稳定性极高，在高温、高湿、腐蚀气体环境下不会氧化变色，接触电阻稳定（小于8毫欧）。镀金层厚度根据使用环境可选0.2到0.8微米——一般环境选0.2微米（成本较低），腐蚀环境或长期高温环境选0.5到0.8微米（耐腐蚀性更好）。接触件也可选镀镍或镀银处理，镀镍成本较低，镀银导电性更好适合大电流。

三、技术参数表

四、选型对照表

选型步骤：

第一步 确认2针是否满足需求。2针适合单路电源或单路信号传输，如果需要多路信号选多芯规格或将多个2针插座组合使用。

第二步 确认螺纹规格。检查设备接口螺纹为5/8"-20UNF，如果是公制螺纹（如M16×1）选对应公制规格产品。

第三步 确定壳体材料。一般环境选不锈钢304，强腐蚀环境选316L，高真空高密封要求选可伐合金。

第四步 确定镀层和表面处理。一般环境选镀金0.5μm+喷砂，高温腐蚀环境选镀金0.8μm+亚光银灰。

第五步 确认插针长度。标准加长针长度20到30毫米，如果需要特殊长度可以定制。

五、典型应用场景

场景一 密封容器电气贯穿

真空设备、高压反应釜、密封试验箱等设备需要将内部单路电气信号引出到外部。加长式针型高温连接器安装在容器壁上，法兰焊接后连接器与容器壁形成金属熔合密封，气密性10的负8次方满足高真空要求，耐压力600Bar满足高压容器要求。加长插针方便容器外部接线操作——在容器外部空间有限时，较长的插针提供了更大的焊接或压接操作空间。8A额定电流可以满足容器内部传感器或控制器的供电需求。

场景二 传感器基座安装连接

工业传感器（压力传感器、温度传感器等）的基座需要安装连接器将传感器信号引出。5/8"-20UNF螺纹是美标传感器常用的接口规格，与大多数美标传感器接口兼容。加长插针适合传感器基座内部接线——基座内部空间通常有限，加长插针延伸到基座外部，方便焊接线缆。玻璃烧结结构耐高温350℃，与高温工业环境匹配。M16法兰式焊接安装确保连接器与基座牢固连接，抗振动抗冲击。

场景三 高温设备内部接线

工业加热设备、热处理炉、高温试验箱等设备内部温度可达200到300℃，内部电气连接需要耐高温连接器。普通塑料连接器在高温下会熔化变形，玻璃烧结加长针型插座350℃工作温度完全满足高温设备内部连接要求。加长插针在高温设备内部接线时更安全——焊接时热量传导到玻璃密封部位的距离更长，降低玻璃因热应力碎裂的风险。8A电流规格可以连接设备的测温元件或控制信号。

场景四 狭窄空间接线应用

很多设备的安装空间紧凑，连接器安装在设备内部深处，手指和工具不容易伸入操作。加长式插针将接线端延伸到空间较宽敞的位置，使焊接或压接操作更容易。典型应用包括：航空航天设备内部接线（空间极其紧凑）、深潜设备密封舱内部接线、核工业设备密封壳体电气贯穿等。高温密封接线端子在这些极端环境中仍能保持稳定的密封和绝缘性能。

场景五 多插座组合应用

当设备需要多路信号但不需要多芯连接器时，可以在面板上布置多个2针加长针型插座。每个插座独立密封，2针结构可靠性高，单点故障不影响其他通道。多个5/8"-20UNF插座可以在面板上按需要的间距排列，比多芯连接器的布局更灵活。加长插针方便每个插座的独立接线操作，不会因为相邻插座距离近而互相干扰。

六、品质保障

原材料控制。所有原材料入厂前进行检验——金属材料检测化学成分和力学性能，玻璃材料检测热膨胀系数和软化点温度，镀金层检测厚度和附着力。不合格材料严禁入库使用。

生产过程控制。玻璃烧结工艺是核心工序，烧结温度曲线由计算机精确控制，每炉产品都记录完整的温度曲线数据。烧结后进行气密性检测（氦质谱检漏）和绝缘电阻测试，不合格产品直接报废。CNC加工中心确保壳体和法兰尺寸精度，加长插针的直线度和同心度严格控制。

成品检测。每只成品出厂前都经过以下检测项目：外观检查、尺寸检测（含插针长度和直线度）、接触电阻测试、绝缘电阻测试、耐电压测试、气密性抽检。检测合格后出具产品合格证方可发货。

质量管理体系。科迎法电气通过ISO9001质量管理体系认证，生产过程执行ERP管理系统，确保每个产品都可追溯到原材料批次和生产记录。产品符合RoHS环保指令要求。

七、定制研发与售后服务

定制服务。加长式针型高温连接器支持用户定制。如果标准规格不能满足需求，用户可提供图纸、样品或相关技术要求，科迎法技术团队进行技术评审后提供定制方案。定制内容包括：特殊插针长度、特殊壳体材料、特殊镀层要求、特殊螺纹规格、特殊法兰尺寸、高低温特殊要求等。

定制流程：用户提供技术要求 → 技术评审 → 初步方案 → 用户确认 → 方案评审 → 执行方案 → 商务签约 → 样品交付 → 样品评审 → 批量生产 → 产品交付。

售后服务。产品质保期12个月。质保期内因产品质量问题导致的故障，免费维修或更换。提供终身技术支持服务，用户在使用过程中遇到任何技术问题可随时联系技术支持团队。常规产品交货期15到30天，定制产品交货期根据复杂程度30到60天。

参考标准：企业标准（按用户企业标准执行）、MIL-STD-1344电连接器测试方法（参考）、MIL-DTL-5015美制螺纹连接器标准（5/8"-20UNF螺纹参考）、GB/T 3836.1-2021爆炸性环境通用要求（高温环境参考）、ISO 9001:2015质量管理体系、RoHS 2.0环保指令

常见问题

问：加长式插针和标准插针有什么区别？加长针有什么优势？

答：主要区别在插针长度。标准插针长度通常10到15毫米，加长式插针长度20到30毫米甚至更长。加长针的优势有三个方面：第一，接线方便——较长的插针提供更大的操作空间，焊接或压接线缆时更容易操作，特别适合狭窄空间内的接线；第二，热隔离好——焊接时热量传导到玻璃烧结体的距离更长，焊接热量不容易影响玻璃密封，降低玻璃碎裂风险；第三，抗弯裕量大——加长插针在受到侧向力时不容易折断。加长针的劣势是占用空间更大，在空间非常有限的场合可能不适合。选型时根据安装空间和接线操作需求决定。

问：5/8"-20UNF螺纹和M16×1螺纹有什么区别？能互换吗？

答：不能互换。5/8"-20UNF是美制细牙螺纹，外径约15.875毫米，每英寸20牙（螺距1.27毫米）。M16×1是公制细牙螺纹，外径16毫米，螺距1毫米。两者的外径和螺距都不同，螺纹不能对接。5/8"-20UNF主要用于美标MIL系列连接器，在国内军工和航空航天领域使用较多；M16×1是公制螺纹，在国内工业设备中使用更普遍。选型时必须确认设备接口的螺纹规格——如果设备是美标接口选5/8"-20UNF，如果是公制接口选M16×1，两者不能混用。

问：2针8A的高温密封接线端子能用在什么设备上？

答：2针8A规格适合单路电源或单路信号传输。典型应用包括：工业传感器供电和信号传输（压力传感器、温度传感器等，工作电流通常0.1到1A，8A余量充足）、单路电源连接（24V DC设备供电，工作电流通常1到5A）、模拟信号传输（4到20mA电流信号，远低于8A）、加热元件供电（小型24V DC加热器，工作电流2到5A）。如果需要多路信号，可以用多个2针插座组合使用。如果单路电流超过8A，选更大电流规格的连接器（如12A或20A）。

问：法兰式焊接安装的加长针型高温连接器怎么接线？

答：接线步骤：第一，将线缆端部剥去绝缘层，露出约5到8毫米铜线；第二，将铜线缠绕在加长插针上或插入压接端子后套在插针上；第三，用电烙铁焊接（推荐60W以上功率烙铁，使用含银焊锡提高耐温性）——烙铁接触插针中部加热，焊锡在插针和铜线之间熔化形成焊接点；第四，焊接后检查焊点是否饱满无虚焊，用热缩套管或绝缘套管保护焊点。加长插针的优势在这里体现——较长的插针使焊接操作更容易，烙铁接触插针加热时热量传导到玻璃密封部位的距离更长，不容易损伤玻璃。
