大电流耐高温高密封插座（玻璃烧结）

上海科迎法电气大电流高温连接器是KYF-G系列耐高温高密封连接器产品线中的大电流规格，采用玻璃烧结工艺实现金属壳体与3根接触件之间的高强度密封绝缘，工作温度范围-25℃到350℃，气密性可达10的负8次方帕每立方米每秒，耐压力600Bar。该产品为3针三角形排列，额定电流12A，外径Ø22mm，插针端部带M3螺纹方便电线连接，焊接式安装。高温密封接线端子的接触件镀金处理电性能稳定，壳体表面喷砂或亚光银灰色处理，参照用户企业标准生产，支持用户定制特殊规格。

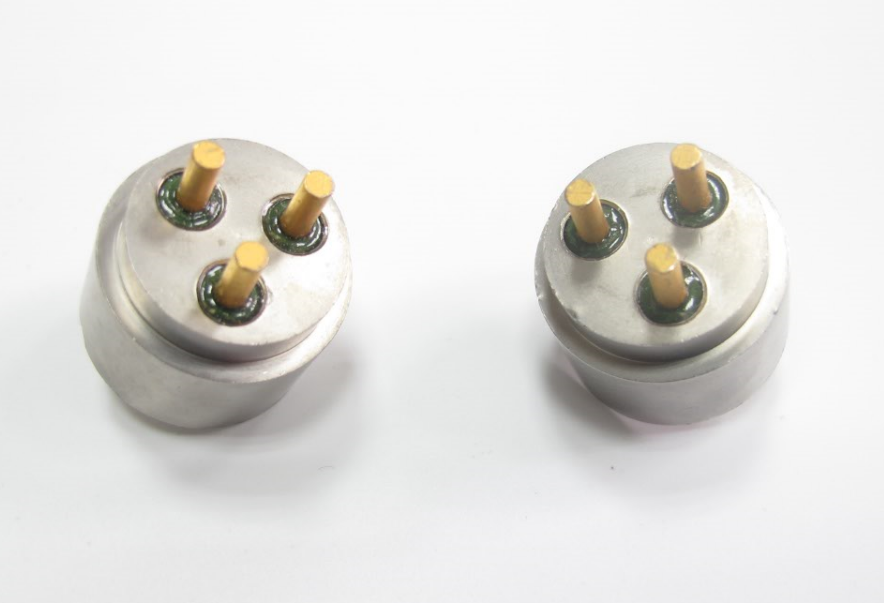

3针12A大电流玻璃烧结耐高温高密封插座

一、产品概述

大电流高温连接器是一款3针大电流玻璃烧结密封插座，属于科迎法电气耐高温高密封连接器产品线中的大电流规格。产品采用玻璃烧结（Glass-to-Metal Seal）核心工艺——通过高温将玻璃绝缘子熔融后与金属壳体和金属接触件烧结为一体，形成既绝缘又密封的复合结构。这种结构在高温环境下仍能保持优异的绝缘性能和密封性能，是普通注塑或橡胶密封连接器无法实现的。

"大电流"是该产品的核心定位。12A额定电流在KYF-G系列玻璃烧结连接器中属于大电流规格——3根Ø2.5mm接触件以三角形排列在Ø22mm外径内，每针承载12A电流，总电流承载能力达36A（3针同时满载）。相比同系列中3A和8A规格的连接器，12A规格的接触件更粗（Ø2.5mm vs Ø2mm），载流能力更强，适合需要传输较大功率的场合。

M3螺纹接线端子是该产品的另一核心特点。插针端部加工有M3螺纹，用户可以用M3螺母将线缆端部的OT端子（圆形冷压端子）直接固定在插针上，实现螺丝接线方式。这种接线方式不需要焊接，操作简单、维护方便、连接可靠，特别适合需要经常拆卸维修的场合。

二、产品特点

特点一 玻璃烧结工艺，耐高温350℃

大电流高温连接器的核心技术是玻璃烧结工艺。金属壳体、金属接触件和玻璃绝缘子在高温炉中经过精确的温度曲线控制，使玻璃熔融后与金属表面形成化学键结合，冷却后成为一体化结构。玻璃材料的耐高温性能远优于工程塑料（PBT、PA66等最高工作温度通常120到150℃），350℃下仍能保持稳定的绝缘电阻和机械强度。大电流连接器在传输12A电流时会产生一定热量（接触电阻引起的焦耳热），玻璃烧结结构在高温和高电流双重条件下仍能保持稳定。（科迎法实验室测试数据）

特点二 12A大电流，功率传输能力强

12A额定电流是KYF-G系列中的大电流规格。Ø2.5mm接触件的截面积约为4.9mm²，电流密度约2.4A/mm²，在安全范围内（铜合金的安全电流密度通常3到5A/mm²）。3针同时满载时总电流36A，在24V DC系统中的功率传输能力达864W，在220V AC系统中达7920W。适合需要传输较大功率的密封容器电气连接——如加热器供电、电机供电、大功率传感器供电等。

特点三 M3螺纹接线，操作简单可靠

M3螺纹接线端子是该产品最大的结构特点。插针端部加工有M3×0.5细牙螺纹，长度约10毫米。接线方式：将线缆端部压接OT型圆形冷压端子（孔径Ø3.2mm），套入插针螺纹端，用M3螺母紧固即可。M3螺纹接线的优势：第一，不需要焊接设备，现场安装只需要扳手；第二，连接可靠——螺纹紧固力矩通常0.5到1.0Nm，紧固后接触电阻小于8毫欧；第三，可反复拆卸——松开螺母即可更换线缆，方便维护检修；第四，不会产生焊接热量——焊接接线时热量可能影响玻璃密封，M3螺纹接线无热影响。

特点四 3针三角形排列，绝缘距离大

3根Ø2.5mm接触件以三角形排列在Ø22mm外径内。三角形排列使3针之间的距离最大——相邻两针的间距约6到7mm，在250V电压下绝缘距离远超标准要求（250V DC要求最小爬电距离约2.5mm，污染等级2）。大间距还有利于散热——3针同时满载12A时，相邻针之间的热量不会互相叠加，降低热点温度。

特点五 高密封气密性，10的负8次方

玻璃烧结结构的密封性能远高于橡胶密封圈密封。玻璃与金属的烧结结合是分子级的化学键合，不存在老化问题，气密性可达10的负8次方帕每立方米每秒量级，满足高真空和高压容器的密封要求。产品耐压力达600Bar，可用于深海水下设备或高压容器等极端压力环境。高温密封接线端子在高温高压高湿等恶劣环境下仍能保持稳定的密封性能。（行业公开技术数据）

特点六 焊接式安装，密封最可靠

焊接式安装是该产品的安装方式。连接器壳体焊接在设备面板或容器壁上，焊接连接是金属熔合，密封性能最优——不存在密封界面，不存在O型圈老化风险。焊接安装后连接器与设备壳体成为一体，机械强度最高，抗振动抗冲击。适合永久安装、密封容器贯穿等对密封性要求极高的场合。

三、技术参数表

四、接线方式与选型对照表

接线方式对比表：

M3螺纹接线步骤表：

选型对照表：

选型步骤：

第一步 确认3针12A是否满足需求。3针12A适合三相电源、或2路电源+1路接地、或大功率单路供电。如果需要更多芯数选多芯规格，更大电流选定制更大接触件。

第二步 确认接线方式。M3螺纹接线适合需要维护的场合，焊接端适合永久安装。

第三步 确定壳体材料。一般环境选不锈钢304，强腐蚀环境选316L。

第四步 确定镀层。大电流应用选镀金0.5μm或镀银，高温腐蚀选镀金0.8μm。

第五步 确认安装方式。焊接式安装是标准配置，如需法兰式或压入式可定制。

五、典型应用场景

场景一 密封容器大功率电气贯穿

高压反应釜、密封试验箱、真空设备等容器内部有大功率加热器或电机需要供电。大电流高温连接器安装在容器壁上，12A×3针可以为36A总电流的设备供电——在24V DC系统中可传输864W功率，满足中型加热器或电机的供电需求。M3螺纹接线方式方便容器外部线缆连接，不需要焊接设备。玻璃烧结结构确保容器内外密封，气密性10的负8次方满足真空或高压要求。焊接式安装使连接器与容器壁形成金属熔合密封，密封最可靠。

场景二 工业加热设备供电连接

工业加热设备（热处理炉、干燥箱、高温试验箱等）内部的加热元件需要大电流供电。大电流高温连接器12A规格可以满足中型加热元件的供电需求。玻璃烧结结构耐高温350℃，在加热设备附近的高温环境中性能稳定。M3螺纹接线方式在现场安装时不需要焊接设备——用扳手紧固M3螺母即可完成接线，操作简单快速。3针配置可以同时为3组加热元件供电，或2组加热+1路测温信号。

场景三 电机供电与密封连接

密封型电机（如潜水泵电机、密封压缩机电机）的供电线需要通过密封壳体引入。大电流高温连接器安装在电机壳体上，3针12A可以满足小型电机的三相供电需求（小型三相电机额定电流通常3到8A，12A余量充足）。玻璃烧结结构确保电机壳体密封，防止液体或气体从接线处泄漏。M3螺纹接线方便电机的电源线连接和拆卸维修。耐压力600Bar满足深水设备的压力要求。

场景四 高温环境大功率传感器供电

部分大功率传感器（如高温压力传感器、大功率超声传感器）的工作电流较大（2到10A），普通的3A或8A连接器可能不够用。大电流高温连接器12A规格满足这类大功率传感器的供电需求。3针可以同时传输供电正、供电负和信号输出。玻璃烧结结构耐高温350℃，与高温传感器的工作环境匹配。高温密封接线端子确保传感器内部不受外部环境侵入。

场景五 工业设备面板检修接口

工业设备的控制面板上需要安装大电流接线端子作为检修接口。M3螺纹接线方式特别适合检修接口——维护人员可以快速用扳手拆接线缆进行检测和维修，不需要焊接设备。12A规格满足大多数工业设备检修时的临时供电或信号测试需求。焊接式安装确保端子永久固定在面板上不会松动。3针配置可以同时测试多路信号或三相电源。

六、品质保障

原材料控制。所有原材料入厂前进行检验——金属材料检测化学成分和力学性能，玻璃材料检测热膨胀系数和软化点温度，镀金层检测厚度和附着力。M3螺纹加工后用螺纹通止规检测合格率100%。不合格材料严禁入库使用。

生产过程控制。玻璃烧结工艺是核心工序，烧结温度曲线由计算机精确控制，每炉产品都记录完整的温度曲线数据。烧结后进行气密性检测（氦质谱检漏）和绝缘电阻测试，不合格产品直接报废。CNC加工中心确保壳体尺寸精度和M3螺纹加工精度，插针直线度和同轴度严格控制。

成品检测。每只成品出厂前都经过以下检测项目：外观检查、尺寸检测（含外径Ø22mm和M3螺纹）、接触电阻测试、绝缘电阻测试、耐电压测试、气密性抽检、M3螺母装配力矩测试。检测合格后出具产品合格证方可发货。

质量管理体系。科迎法电气通过ISO9001质量管理体系认证，生产过程执行ERP管理系统，确保每个产品都可追溯到原材料批次和生产记录。产品符合RoHS环保指令要求。

七、定制研发与售后服务

定制服务。大电流高温连接器支持用户定制。如果标准规格不能满足需求，用户可提供图纸、样品或相关技术要求，科迎法技术团队进行技术评审后提供定制方案。定制内容包括：特殊芯数配置、特殊接触件直径（更大电流）、特殊螺纹规格（M4/M5接线端）、特殊壳体材料、特殊镀层要求、特殊外形尺寸、特殊安装方式等。

定制流程：用户提供技术要求 → 技术评审 → 初步方案 → 用户确认 → 方案评审 → 执行方案 → 商务签约 → 样品交付 → 样品评审 → 批量生产 → 产品交付。

售后服务。产品质保期12个月。质保期内因产品质量问题导致的故障，免费维修或更换。提供终身技术支持服务，用户在使用过程中遇到任何技术问题可随时联系技术支持团队。常规产品交货期15到30天，定制产品交货期根据复杂程度30到60天。

参考标准：企业标准（按用户企业标准执行）、MIL-STD-1344电连接器测试方法（参考）、GB/T 3836.1-2021爆炸性环境通用要求（高温环境参考）、ISO 9001:2015质量管理体系、RoHS 2.0环保指令
