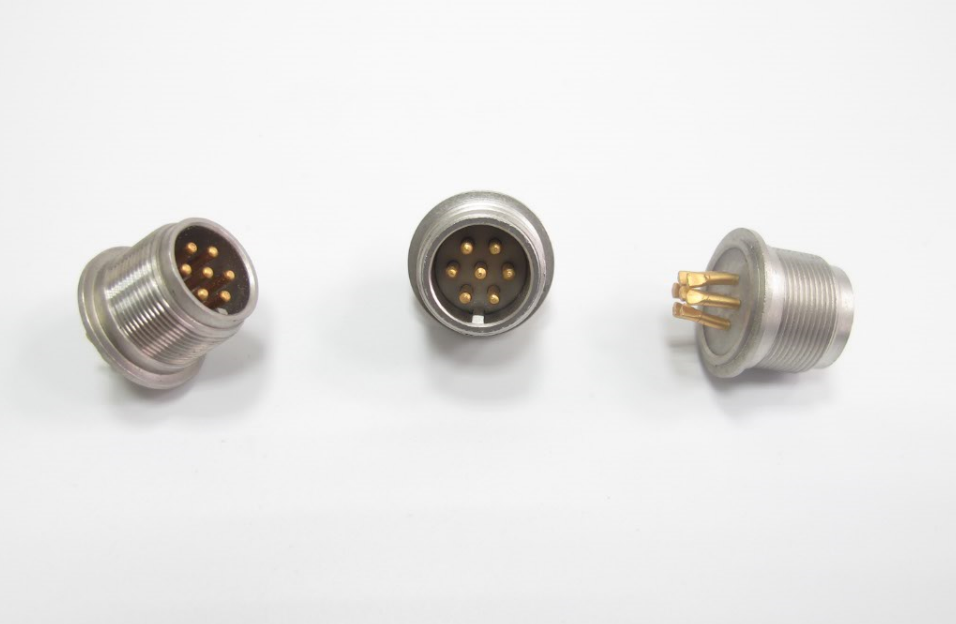

M16×1 7针圆形法兰式高温连接器（玻璃烧结）

上海科迎法电气M16×1 7针圆形法兰高温连接器是KYF-G系列耐高温高密封连接器产品线中的中芯数规格，采用玻璃烧结工艺实现金属壳体与7根接触件之间的高强度密封绝缘，工作温度范围-25℃到350℃，气密性可达10的负8次方帕每立方米每秒，耐压力600Bar。该产品采用M16×1公制螺纹连接、圆形法兰式焊接安装，7芯配置适合多路信号传输，广泛应用于传感器与密封容器电气连接等场合。接触件镀金处理电性能稳定，壳体表面喷砂或亚光银灰色处理，参照用户企业标准生产，支持用户定制特殊规格。

M16×1 7针圆形法兰玻璃烧结耐高温高密封连接器

一、产品概述

M16×1 7针圆形法兰高温连接器是一款中芯数玻璃烧结接线端子，属于科迎法电气耐高温高密封连接器产品线中的标准规格。产品采用玻璃烧结（Glass-to-Metal Seal）核心工艺——通过高温将玻璃绝缘子熔融后与金属壳体和金属接触件烧结为一体，形成既绝缘又密封的复合结构。这种结构在高温环境下仍能保持优异的绝缘性能和密封性能，是普通注塑或橡胶密封连接器无法实现的。

7芯配置的设计兼顾了信号路数和连接器体积——7路信号可以满足大多数传感器和小型设备的接线需求，而M16螺纹规格在工业设备中非常常见，安装空间适中。与同芯数的螺纹式连接器相比，法兰式安装的连接器在密封容器壁上的固定更牢固，焊接安装的密封性能更好。

该产品连接端为M16×1公制螺纹，可与同规格的插头或线缆组件对接。安装端为圆形法兰结构，通过焊接方式固定在设备面板或容器壁上。标准配置参照用户企业标准生产，同时支持完全定制化设计——用户只需提供图纸或技术要求，科迎法技术团队即可完成方案设计和样品开发。

二、产品特点

特点一 玻璃烧结工艺，耐高温350℃

该高温连接器的核心技术是玻璃烧结工艺。金属壳体、金属接触件和玻璃绝缘子在高温炉中经过精确的温度曲线控制，使玻璃熔融后与金属表面形成化学键结合，冷却后成为一体化结构。玻璃材料的耐高温性能远优于工程塑料（PBT、PA66等最高工作温度通常120到150℃），350℃下仍能保持稳定的绝缘电阻和机械强度。（科迎法实验室测试数据）

特点二 7芯中芯数设计，适用面广

7芯配置是中芯数连接器中的常用规格，适用范围广。7路信号可以满足：电源正负极（2路）+ 传感器信号（2路）+ 反馈信号（2路）+ 接地/屏蔽（1路）的典型传感器接线需求；也可以满足：3组电源+信号对 + 1路公共端的多路控制需求。相比4芯以下的小芯数产品，7芯可以传输更多信号；相比12芯以上的大芯数产品，7芯体积更小、成本更低。

特点三 高密封气密性，10的负8次方

玻璃烧结结构的密封性能远高于橡胶密封圈密封。玻璃与金属的烧结结合是分子级的化学键合，不存在老化问题，气密性可达10的负8次方帕每立方米每秒量级，满足高真空和高压容器的密封要求。产品耐压力达600Bar，可用于深海水下设备或高压容器等极端压力环境。（行业公开技术数据）

特点四 圆形法兰焊接安装，牢固可靠

圆形法兰式焊接安装方式有以下优势：第一，密封性能最好——焊接连接是金属熔合，不存在密封界面；第二，机械强度高——焊接后连接器与设备壳体成为一体，抗振动抗冲击能力强；第三，外形美观——圆形法兰与设备面板齐平安装，外观整洁。适合长期固定安装、不经常拆卸的场合。

特点五 接触件镀金，电性能稳定

接触件材料为铜合金，表面镀金处理。金的化学稳定性极高，在高温、高湿、腐蚀气体环境下不会氧化变色，接触电阻稳定（小于8毫欧）。镀金层厚度根据使用环境可选0.2到0.8微米——一般环境选0.2微米（成本较低），腐蚀环境或长期高温环境选0.5到0.8微米（耐腐蚀性更好）。

特点六 M16×1公制螺纹，通用性强

M16×1是工业连接器中非常常见的螺纹规格，通用性强。很多工业传感器、仪器仪表设备的接口都采用M16×1螺纹，该规格的连接器可以与市面上大多数M16接口设备兼容。公制螺纹在国内市场使用广泛，采购和更换都很方便。

三、技术参数表

四、引脚配置与选型表

引脚配置表（圆形排列，从定位键顺时针编号）：

注：以上为典型传感器应用的功能定义，实际功能由用户系统确定，每芯额定电流均为6A。

选型对照表：

选型步骤：

第一步 确认芯数是否满足需求。7芯连接器可以传输7路信号，如果需要更多芯数选12芯（M23规格），更少芯数选2~3芯（M16小芯数）。

第二步 确认螺纹规格是否匹配。检查设备接口螺纹为M16×1，如果是其他螺纹（如M12、M18、5/8"）选对应规格的连接器。

第三步 确定壳体材料。一般环境选不锈钢304，强腐蚀环境选316L，高真空高密封要求选可伐合金。

第四步 确定镀层和表面处理。一般环境选镀金0.5μm+喷砂，高温腐蚀环境选镀金0.8μm+亚光银灰。

第五步 确认安装方式。圆形法兰焊接是标准配置，如果面板是方孔选方法兰焊接。

五、典型应用场景

场景一 传感器信号传输

工业传感器（如压力传感器、差压传感器、多参数传感器）通常需要传输多路信号——电源、信号输出、温度补偿、校准信号等。7芯高温连接器的7路信号刚好满足多参数传感器的接线需求。M16×1螺纹是传感器行业常用接口规格，与大多数传感器接口兼容。玻璃烧结结构耐高温350℃，适合高温工业环境下的传感器连接。

场景二 密封容器电气贯穿

真空设备、高压反应釜、密封试验箱等设备需要将内部多路信号引出到外部。7芯高温连接器安装在容器壁上，玻璃烧结结构确保内外两侧都密封。气密性10的负8次方满足高真空要求，耐压力600Bar满足高压容器要求。圆形法兰焊接安装方式确保连接器与容器壁的连接牢固且密封。7路信号可以满足小型实验设备的多数信号传输需求。

场景三 仪器仪表内部连接

精密仪器仪表内部空间有限，需要体积适中、芯数合适的连接器。M16×1 7芯连接器外径不大（约22mm），7路信号可以满足大多数仪器的内部接线需求。玻璃烧结结构的绝缘性能稳定，不会因温度变化导致参数漂移，保证仪器测量精度。圆形法兰焊接安装在仪器背板上，外观整洁。

场景四 高温设备接线盒

工业加热设备、热处理炉、高温试验箱等设备的接线盒需要耐高温连接器。普通塑料连接器在高温下会熔化变形，玻璃烧结7芯连接器350℃工作温度完全满足高温设备内部连接要求。7芯配置可以将多路加热元件控制信号或测温信号集中连接，减少连接器数量。

场景五 定制设备特殊连接

很多非标设备和定制设备的连接器需求无法用标准品满足。M16×1 7芯高温连接器支持定制——可以调整芯数、改变排列方式、修改法兰形状、更换材料等。科迎法电气拥有完整的玻璃烧结生产线和CNC加工能力，可快速响应定制需求，从技术评审到样品交付通常只需4到6周。

六、品质保障

原材料控制。所有原材料入厂前进行检验——金属材料检测化学成分和力学性能，玻璃材料检测热膨胀系数和软化点温度，镀金层检测厚度和附着力。不合格材料严禁入库使用。

生产过程控制。玻璃烧结工艺是核心工序，烧结温度曲线由计算机精确控制，每炉产品都记录完整的温度曲线数据。烧结后进行气密性检测（氦质谱检漏）和绝缘电阻测试，不合格产品直接报废。CNC加工中心确保壳体尺寸精度。

成品检测。每只成品出厂前都经过以下检测项目：外观检查、尺寸检测、接触电阻测试、绝缘电阻测试、耐电压测试、气密性抽检。检测合格后出具产品合格证方可发货。

质量管理体系。科迎法电气通过ISO9001质量管理体系认证，生产过程执行ERP管理系统，确保每个产品都可追溯到原材料批次和生产记录。产品符合RoHS环保指令要求。

七、定制研发与售后服务

定制服务。M16×1 7针高温连接器支持用户定制。如果标准规格不能满足需求，用户可提供图纸、样品或相关技术要求，科迎法技术团队进行技术评审后提供定制方案。定制内容包括：芯数调整、引脚排列变化、法兰形状修改、特殊壳体材料、特殊镀层要求、特殊螺纹规格、高低温特殊要求等。

定制流程：用户提供技术要求 → 技术评审 → 初步方案 → 用户确认 → 方案评审 → 执行方案 → 商务签约 → 样品交付 → 样品评审 → 批量生产 → 产品交付。

售后服务。产品质保期12个月。质保期内因产品质量问题导致的故障，免费维修或更换。提供终身技术支持服务，用户在使用过程中遇到任何技术问题可随时联系技术支持团队。常规产品交货期15到30天，定制产品交货期根据复杂程度30到60天。

参考标准：企业标准（按用户企业标准执行）、MIL-STD-1344电连接器测试方法（参考）、GB/T 3836.1-2021爆炸性环境通用要求（高温环境参考）、ISO 9001:2015质量管理体系、RoHS 2.0环保指令

常见问题

问：M16×1 7芯高温连接器和普通M16连接器有什么区别？

答：核心区别在耐高温和密封性能。普通M16连接器（如M16圆形连接器、DIN连接器）采用工程塑料绝缘和橡胶密封，工作温度通常-40℃到+125℃，防护等级IP67。M16×1 7芯玻璃烧结高温连接器采用玻璃绝缘和玻璃烧结密封，工作温度-25℃到+350℃，气密性达10的负8次方帕每立方米每秒，耐压力600Bar。价格方面，玻璃烧结高温连接器的价格是普通M16连接器的5到10倍。选型时根据实际环境温度和密封要求选择——常温普通环境用普通M16连接器即可，高温高密封环境必须用玻璃烧结高温连接器。

问：7芯高温连接器的7个引脚怎么定义？有标准吗？

答：7芯连接器的引脚定义没有统一的行业标准，不同厂家和不同应用的引脚定义不同。常见的定义方式有两种：一是电源+信号+接地的混合定义（如1脚电源正、7脚电源负、中间脚信号），二是按功能分组定义（如1-3脚信号组、4-6脚电源组、7脚接地）。科迎法的7芯高温连接器引脚排列是圆形排列，从定位键开始顺时针编号1到7。用户选型时需要确认自己设备的引脚定义，或者提供引脚定义图让厂家按要求制作。如果是与已有设备对接，建议先确认对端接口的引脚定义再下单。

问：圆形法兰焊接安装的连接器怎么拆卸更换？

答：焊接安装的连接器是永久固定的，一般不经常更换——玻璃烧结结构寿命极长（与设备同寿命），通常不会损坏。如果确实需要更换，需要用加热设备（如热风枪或感应加热器）将焊缝熔化后取下，清理安装孔后重新焊接新的连接器。焊接时注意：第一，加热温度不要超过400℃（避免玻璃软化）；第二，焊接时间尽量短（减少热量传导到玻璃部分）；第三，焊接后自然冷却（不能用水骤冷，可能导致玻璃碎裂）。如果需要经常拆卸，建议选螺纹安装式连接器。

问：7芯高温连接器的额定电流6A是每芯还是总共？

答：是每芯6A。7个接触件的规格相同，每个接触件的额定电流都是6A。实际使用时每芯工作电流建议不超过额定值的80%（即4.8A），留有余量更安全。如果某一芯需要传输更大电流，可以将相邻的两个或多个接触件并联使用——并联后的电流承载能力约等于单芯乘以芯数（实际需考虑电流分配均匀性，通常按0.8倍计算）。但并联使用会占用更多芯数，减少可用信号路数，选型时需权衡。
