5/8-20UNF 2针焊接式高温连接器（M16玻璃烧结）

上海科迎法电气5/8-20UNF 2针焊接式高温连接器是KYF-G系列耐高温高密封连接器产品线中的M16规格，采用玻璃烧结工艺实现金属壳体与2根接触件之间的高强度密封绝缘，工作温度范围-25℃到350℃，气密性可达10的负8次方帕每立方米每秒，耐压力600Bar。该产品为5/8"-20UNF美制细牙螺纹2针插座，对应M16规格，焊接式安装，额定电流8A，参照美军标MIL5015标准设计。高温密封接线端子的接触件镀金处理电性能稳定，适用于振动与加速度传感器连接，壳体表面喷砂或亚光银灰色处理，支持用户定制特殊规格。

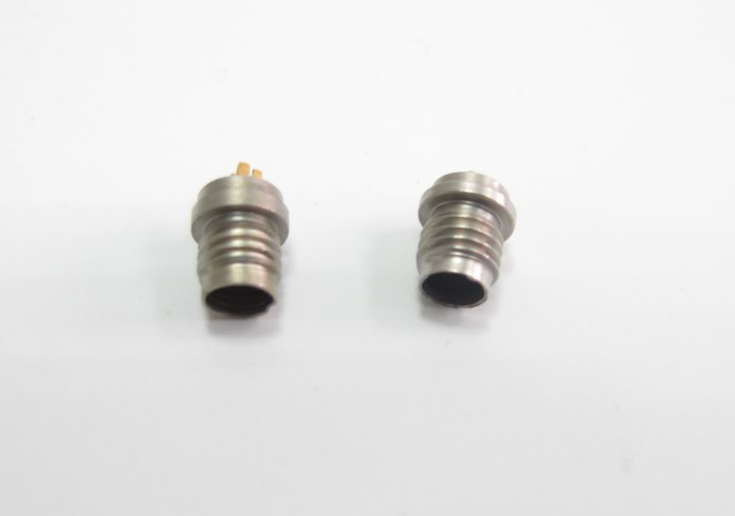

5/8-20UNF 2针M16玻璃烧结耐高温高密封焊接式插座

一、产品概述

5/8-20UNF 2针焊接式高温连接器是一款参照美军标MIL5015设计的玻璃烧结密封插座，属于科迎法电气耐高温高密封连接器产品线中的M16规格。产品采用玻璃烧结（Glass-to-Metal Seal）核心工艺——通过高温将玻璃绝缘子熔融后与金属壳体和金属接触件烧结为一体，形成既绝缘又密封的复合结构。这种结构在高温环境下仍能保持优异的绝缘性能和密封性能，是普通注塑或橡胶密封连接器无法实现的。

该产品参照美军标MIL5015设计。MIL5015（现行为MIL-DTL-5015）是美国军方制定的圆形电连接器标准，自上世纪40年代以来在军工、航空航天、工业设备中广泛使用。5/8"-20UNF是MIL5015标准中的螺纹规格，2针配置是MIL5015标准中的常用插针排列，标注为A和B两个引脚。该规格对应公制M16尺寸，与美标系列连接器接口兼容，方便用户在设备升级或维修时替换进口连接器。

焊接式安装是该产品的安装方式。连接器壳体焊接在设备面板或容器壁上，焊接连接是金属熔合，密封性能最优。产品外形尺寸紧凑——壳体外径约Ø16mm，螺纹段长度14mm，肩部厚度2.5mm，总长度16mm。5/8螺纹2针插座在振动与加速度传感器连接中广泛使用，2针8A规格适合传感器供电和信号传输。

二、产品特点

特点一 玻璃烧结工艺，耐高温350℃

5/8-20UNF 2针焊接式高温连接器的核心技术是玻璃烧结工艺。金属壳体、金属接触件和玻璃绝缘子在高温炉中经过精确的温度曲线控制，使玻璃熔融后与金属表面形成化学键结合，冷却后成为一体化结构。玻璃材料的耐高温性能远优于工程塑料（PBT、PA66等最高工作温度通常120到150℃），350℃下仍能保持稳定的绝缘电阻和机械强度。5/8螺纹2针插座常用于振动传感器连接，很多传感器工作在发动机附近或高温设备附近，玻璃烧结结构确保连接器在高温下性能不衰减。（科迎法实验室测试数据）

特点二 参照MIL5015标准，美标兼容

该产品参照美军标MIL5015设计，5/8"-20UNF螺纹和2针排列方式与MIL5015标准一致。插针标注为A和B两个引脚，符合MIL5015标准的引脚命名规范。这意味着该产品可以与市面上符合MIL5015标准的同规格插头或线缆组件对接，方便用户在设备升级、维修或进口件替换时使用。MIL5015标准在军工、航空航天、工业设备领域使用非常广泛，标准化的接口设计保证了产品的通用性和互换性。（美军标MIL-DTL-5015公开标准文档）

特点三 5/8"-20UNF螺纹，M16规格

5/8"-20UNF是美制细牙螺纹规格，每英寸20牙，螺纹外径5/8英寸（约15.875毫米）。该螺纹规格对应公制M16尺寸——M16公制螺纹外径16毫米。5/8"-20UNF在国内军工和高端工业设备中使用较多，M16在公制标准设备中使用较多。两种螺纹的外径接近但不能直接互换（螺距和牙型角不同），选型时需确认设备接口的具体螺纹规格。M16的5/8螺纹2针插座是振动传感器最常用的接口规格之一。

特点四 焊接式安装，密封最可靠

焊接式安装是该产品的标准安装方式。连接器壳体肩部焊接在设备面板或传感器基座上，焊接连接是金属熔合，密封性能最优——不存在密封界面，不存在O型圈老化风险。焊接安装后连接器与设备壳体成为一体，机械强度最高，抗振动抗冲击能力强。产品外形紧凑——壳体外径Ø16mm，总长度16mm，肩部厚度2.5mm——适合安装在空间受限的传感器基座或设备面板上。与法兰式安装相比，焊接式安装不需要法兰和螺丝孔，外形更紧凑。

特点五 2针8A配置，传感器供电信号传输

2针配置是MIL5015标准中最简单的插针排列，A针和B针两个引脚可以满足单路信号或单路供电的传输需求。Ø2mm接触件额定电流8A，满足大多数工业传感器的供电和信号传输需求（振动传感器工作电流通常0.01到0.1A，8A余量充足）。2针配置也可以用于热电偶信号传输——A针为正极，B针为负极，简单可靠。M16的5/8螺纹2针插座是振动与加速度传感器最常用的接口规格。

特点六 高密封气密性，10的负8次方

玻璃烧结结构的密封性能远高于橡胶密封圈密封。玻璃与金属的烧结结合是分子级的化学键合，不存在老化问题，气密性可达10的负8次方帕每立方米每秒量级，满足高真空和高压容器的密封要求。产品耐压力达600Bar，可用于深海水下设备或高压容器等极端压力环境。高温密封接线端子在高温高压高湿等恶劣环境下仍能保持稳定的密封性能。（行业公开技术数据）

三、技术参数表

四、引脚配置与选型对照表

引脚配置表（MIL5015标准2针排列，A/B标注）：

注：2针配置功能定义灵活——可用于单路供电（A正B负）、单路信号（A信号B地）或热电偶（A正B负）。实际功能由用户系统确定，每针额定电流均为8A。

安装方式对比表：

选型对照表：

选型步骤：

第一步 确认2针是否满足需求。2针适合单路信号或单路供电传输，如果需要更多芯数选3针、5针或更多规格。

第二步 确认螺纹规格。检查设备接口螺纹为5/8"-20UNF（美制）还是M16×1（公制），两者不能互换。

第三步 确定壳体材料。一般环境选不锈钢304，强腐蚀环境选316L，高真空高密封要求选可伐合金。

第四步 确定镀层和表面处理。一般环境选镀金0.5μm+喷砂，高温腐蚀环境选镀金0.8μm+亚光银灰。

第五步 确认安装方式。焊接式是标准配置（密封最好外形最紧凑），如果需要检修选法兰式。

五、典型应用场景

场景一 振动与加速度传感器连接

振动传感器和加速度传感器广泛安装在发动机、电机、泵、风机等旋转设备上，监测设备振动状态。传感器接口通常采用5/8"-20UNF螺纹（MIL5015标准），M16的5/8螺纹2针插座与传感器接口兼容。焊接式安装在传感器基座或设备面板上，连接器与基座焊接为一体，在振动环境下不松动。2针8A规格满足IEPE型振动传感器的供电和信号传输需求（恒流源供电4mA，信号输出5V）。玻璃烧结结构耐高温350℃，适合安装在发动机附近高温区域。（行业公开应用数据）

场景二 密封容器传感器信号贯穿

真空设备、高压反应釜、密封试验箱等容器的壁上需要安装传感器，将容器内部的传感器信号引出到外部。M16的5/8螺纹2针插座安装在容器壁上，焊接后连接器与容器壁形成金属熔合密封。气密性10的负8次方满足高真空要求，耐压力600Bar满足高压容器要求。2针配置适合单路传感器信号传输——温度传感器2线制（正负极）或压力传感器2线制（4到20mA）。外形紧凑（Ø16×16mm）在容器壁上占用面积小，适合在有限面积上布置多个连接器。

场景三 高温环境传感器安装

工业传感器工作在高温环境中——发动机附近温度可达200到300℃，加热设备附近温度更高。普通M16塑料连接器在高温下会熔化变形，M16的5/8螺纹2针插座350℃工作温度完全满足高温环境传感器安装要求。焊接式安装在设备面板上，在高温和振动环境下牢固可靠。MIL5015标准接口保证与美标传感器接口兼容。玻璃烧结结构的绝缘性能在高温下不衰减，不会因温度变化导致传感器信号漂移。

场景四 进口MIL5015连接器替换

很多用户使用进口MIL5015标准5/8"-20UNF 2针连接器（如Amphenol、Souriau等品牌），原配连接器损坏或需要更换时，进口件价格高且交期长。5/8-20UNF 2针焊接式高温连接器参照MIL5015标准设计，螺纹和针排列与原配连接器一致，可以直接替换。玻璃烧结结构和镀金接触件的性能指标与进口件相当，成本远低于进口产品。科迎法电气提供定制服务，可以根据用户提供样品1:1复制生产。

场景五 高温设备面板传感器接口

工业加热设备、热处理炉、高温试验箱等设备的面板上需要安装传感器接口连接器，方便传感器快速插拔连接。M16的5/8螺纹2针插座焊接在设备面板上，传感器线缆端配MIL5015标准插头，对接后螺纹锁紧即可使用。焊接式安装确保连接器在高温面板上永久固定不松动。2针8A规格满足温度传感器（热电偶2线制）的信号传输需求。外形紧凑Ø16mm，在面板上占用面积小。

六、品质保障

原材料控制。所有原材料入厂前进行检验——金属材料检测化学成分和力学性能，玻璃材料检测热膨胀系数和软化点温度，镀金层检测厚度和附着力。不合格材料严禁入库使用。

生产过程控制。玻璃烧结工艺是核心工序，烧结温度曲线由计算机精确控制，每炉产品都记录完整的温度曲线数据。烧结后进行气密性检测（氦质谱检漏）和绝缘电阻测试，不合格产品直接报废。CNC加工中心确保壳体尺寸精度和5/8"-20UNF螺纹加工精度，螺纹中径用螺纹千分尺检测。

成品检测。每只成品出厂前都经过以下检测项目：外观检查、尺寸检测（含壳体Ø16mm、螺纹5/8"-20UNF中径、总长16mm、肩部厚度2.5mm）、接触电阻测试、绝缘电阻测试、耐电压测试、气密性抽检。检测合格后出具产品合格证方可发货。

质量管理体系。科迎法电气通过ISO9001质量管理体系认证，生产过程执行ERP管理系统，确保每个产品都可追溯到原材料批次和生产记录。产品符合RoHS环保指令要求。

七、定制研发与售后服务

定制服务。5/8-20UNF 2针焊接式高温连接器支持用户定制。如果标准规格不能满足需求，用户可提供图纸、样品或相关技术要求，科迎法技术团队进行技术评审后提供定制方案。定制内容包括：特殊壳体材料、特殊镀层要求、特殊螺纹规格（如M16×1公制螺纹）、特殊芯数配置（3针/4针/5针）、特殊外形尺寸、进口件1:1复制生产等。

定制流程：用户提供技术要求（或样品）→ 技术评审 → 初步方案 → 用户确认 → 方案评审 → 执行方案 → 商务签约 → 样品交付 → 样品评审 → 批量生产 → 产品交付。

售后服务。产品质保期12个月。质保期内因产品质量问题导致的故障，免费维修或更换。提供终身技术支持服务，用户在使用过程中遇到任何技术问题可随时联系技术支持团队。常规产品交货期15到30天，定制产品交货期根据复杂程度30到60天。进口件替换定制交货期通常30到45天。

参考标准：美军标MIL5015（MIL-DTL-5015圆形电连接器）、MIL-STD-1344电连接器测试方法、GB/T 3836.1-2021爆炸性环境通用要求（高温环境参考）、ISO 9001:2015质量管理体系、RoHS 2.0环保指令

常见问题

问：5/8"-20UNF螺纹和M16×1螺纹能互换吗？

答：不能互换。5/8"-20UNF是美制细牙螺纹，外径约15.875毫米，每英寸20牙（螺距1.27毫米）。M16×1是公制细牙螺纹，外径16毫米，螺距1毫米。两者的外径和螺距都不同，螺纹不能对接。5/8"-20UNF主要用于美标MIL5015系列连接器，在国内军工和航空航天领域使用较多；M16×1是公制螺纹，在国内工业设备中使用较普遍。M16的5/8螺纹2针插座选型时必须确认设备接口的螺纹规格——如果设备是美标接口选5/8"-20UNF，如果是公制接口选M16×1。如果不确定，可以测量设备接口螺纹的外径和螺距来判断。

问：焊接式安装和法兰式安装的5/8-20UNF 2针插座有什么区别？

答：两者的螺纹规格和针数配置相同（5/8"-20UNF、2针8A），区别在安装方式。焊接式——连接器壳体肩部直接焊接在设备面板上，不需要法兰和螺丝，外形最紧凑（总长仅16mm），密封性能最优（金属熔合），但安装后不可拆卸。法兰式——连接器带法兰盘和4个安装孔，用螺丝固定在面板上，可以拆卸维护，但外形较大（法兰外径约Ø24mm），密封依赖密封垫片。选型建议：永久安装、传感器基座、空间受限场合选焊接式；需要定期检修或更换的设备选法兰式。

问：2针插座怎么和插头对接？需要什么插头？

答：该插座是面板安装端（焊接在设备面板上），需要配合一个5/8"-20UNF插头端（连接线缆）。插头螺纹也是5/8"-20UNF，与插座螺纹匹配。对接时将插头对准插座，旋转插头使螺纹锁紧，插头的插孔与插座的A针和B针接触实现电气连接。插头可以是自由端线缆组件（带线缆的插头）或直角弯头插头。用户可以使用符合MIL5015标准的同规格第三方插头，也可以从科迎法电气采购配套插头。选型时需确认插头是2针配置且针孔排列方式与插座一致（A孔对A针，B孔对B针）。

问：M16的5/8螺纹2针插座和普通M12连接器有什么区别？

答：核心区别在标准体系、耐温和密封性能三个方面。第一，标准体系——MIL5015是美军标圆形连接器标准，5/8"-20UNF是美标规格，接口尺寸和针排列按MIL5015标准设计（A/B针标注）；M12是公制标准连接器，M12×1螺纹，接口尺寸按IEC标准设计。两者螺纹和接口不兼容。第二，耐温——MIL5015玻璃烧结插座耐高温350℃，M12普通连接器耐温通常125℃。第三，密封——MIL5015玻璃烧结插座气密性10的负8次方，M12普通连接器防护等级IP67。价格方面MIL5015规格远高于M12。选型时根据设备接口标准和环境要求选择——高温高密封振动传感器环境用MIL5015规格，常温普通环境用M12连接器即可。
