单芯大电流高压线束

单芯大电流高压线束的产品定位

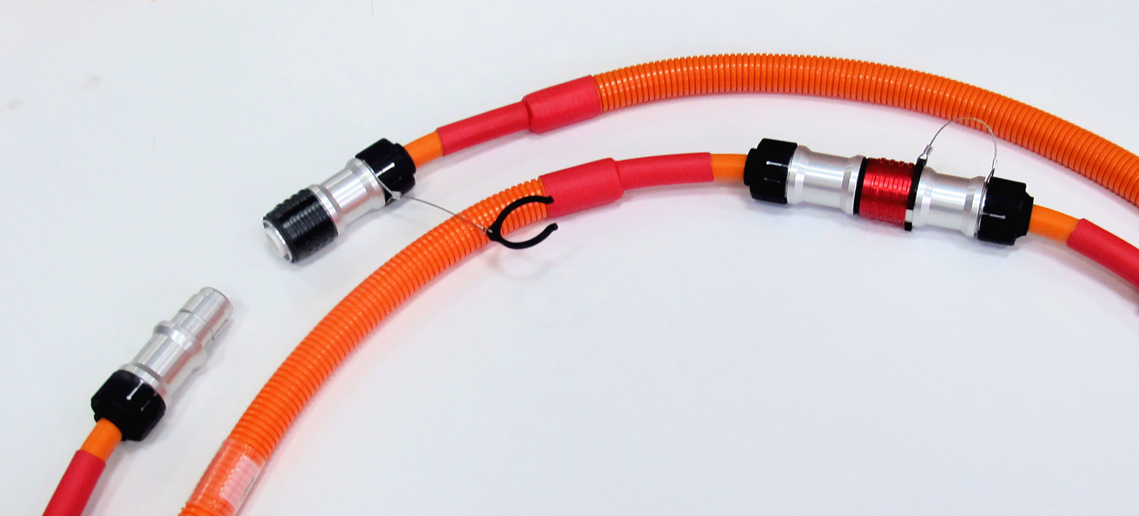

单芯大电流高压线束是面向新能源汽车高压动力回路开发的线束组件。整根线束由一根大截面导体、绝缘层、护套层以及可选的屏蔽层构成，专门承担电池包、电机、电控、车载充电机与直流充电接口之间的高压电流传输。与由多根细线并绕而成的普通线束相比，单芯结构在同等载流能力下占用空间更小，接头数量更少，回路中的发热点也更集中、更可控。

单芯结构的使用价值

高压回路的电流等级远高于车身低压回路，若采用多根小截面导线并联，需要在端子处并接多路，压接点成倍增加，任何一个压接点松动都会造成局部温升。单芯大电流线束用一根导体完成全部载流，端子只需处理一个压接界面，装配一致性和长期可靠性更容易保证，也便于在整车布置中压缩线束外径、留出更多维修与散热空间。

典型使用回路

常见的使用位置包括动力电池包的高压正负极引线、电机三相动力线、电机控制器直流侧输入、车载充电机与高压配电盒之间的连接，以及直流快充插座到电池包的充电回路。不同回路对导体截面、线束长度、弯曲半径和屏蔽方式的要求不同，实际规格均按整车厂的布置图与电气要求确定，不接受按通用规格直接替代。

结构组成与分层设计

单根导体

导体是载流的主体，常用裸铜或镀锡铜绞合结构。采用绞合而非单股实心，是为了在反复弯曲和振动工况下保持柔顺，减少导体内部的应力集中；镀锡层则用于抑制铜在高温与潮湿环境下的氧化，保持压接界面的低电阻。导体根数与单丝直径按截面规格配置，绞合节距与紧压度在绞制工序中控制，避免出现松散、跳丝和外径超差。

绝缘层

绝缘层直接包覆导体，承担导体之间的绝缘与导体对外的隔离。高压回路对绝缘层的厚度均匀性、偏心度和耐电强度要求较高，挤出工序需要控制温度与牵引速度，避免出现气孔、杂质和厚薄不均。绝缘层还要与导体保持适当的附着力，既不能轻易剥离，也不能因包覆过紧而在冷热循环中开裂。

护套与屏蔽层

护套位于绝缘层之外，本产品电缆为 PUR 韧劲电缆，PUR 材料在耐磨、耐油和低温柔韧性方面表现均衡，适合整车底盘与机舱的振动、油污环境。若回路存在较强的电磁干扰或对辐射敏感，可在绝缘与护套之间增加编织或绕包屏蔽层，屏蔽层与护套的层间结构需在挤出或绕包工序中保证连续、无断点，不能出现露铜或局部缺料。

载流截面与规格选择

常用截面规格

常规供货的电缆截面包括 35 平方、50 平方、70 平方，这三档覆盖了多数乘用车与商用车的动力回路需求。截面越大，单位长度的载流能力越高，但外径、重量和弯曲刚度也随之上升。选型时需要同时考虑额定电流、持续工作时间、环境温度与散热条件，不能只按峰值电流确定截面。

截面按客户需求定制

除上述三档，导体截面、绞合结构、绝缘厚度与护套外径均可按客户图纸定制。定制时需提供额定电流、工作电压等级、环境温度、连续与峰值工况、允许压降和安装空间，工厂据此核算导体截面与绝缘厚度，并给出线束外径与最小弯曲半径的建议值。对于空间受限的部位，也可在满足电气要求的前提下调整绝缘与护套厚度，压缩线束外径。

载流量与温升验证

载流能力的最终判据是温升。公司实验室与计量室对线束进行温升测试，通过加载至规定电流并监测导体与端子温度，确认在热平衡状态下温升处于客户认可的范围。测试对象是整根线束而非仅导体本身，因此压接端子、连接器接触件等发热点也在考核范围内，测试合格后方可批量交付。

端子压接与连接界面

端子形式选择

高压线束的端部按对接对象选择环形端子、管形端子、插接式端子或与连接器配套的专用端子。端子材质多为铜合金，表面可做镀锡、镀银或镀镍处理，以降低接触电阻并提高耐蚀性。端子与导体的匹配以压接筒内径与导体绞合外径的对应关系为准，不得用大端子压小截面导线，也不得为凑合孔径而剪除导体单丝。

压接工艺控制

压接是线束中最重要的连接工序。压接前需按工艺文件剥除绝缘，剥切长度与导体外露长度必须一致，避免伤及导体单丝。压接时控制压接高度、压接宽度与压接位置，使导体与端子形成紧密的金属间结合。压接模具按端子规格配对，换型时重新确认参数并做首件剖切检查，确认无误后才可连续生产。

压接质量判定

判定压接质量通常采用剖切检查与拉脱力测试。剖切后观察导体单丝是否均匀填充压接筒、有无空腔与裂纹；拉脱力测试确认压接界面能够承受规定的机械载荷。对于大截面导线，压接不良往往表现为局部电阻升高，因此在总装前还要进行导通与电阻测量，确保整条回路的接触电阻在受控范围内。

绝缘耐压与阻燃性能

绝缘耐压能力

高压线束在整车上承受的电压等级远高于低压线束，绝缘层厚度与材料纯度直接决定耐压能力。出厂前按客户规定的试验电压对线束进行耐压试验，检查绝缘层有无击穿、闪络与漏电流异常。对于带屏蔽层的结构，还需验证屏蔽层与导体之间的绝缘性能，避免屏蔽与导体之间残留隐患。具体试验电压与持续时间以客户技术要求为准。

阻燃与耐温表现

电缆材料需满足整车厂对阻燃的要求，在明火移开后应能自熄，且燃烧滴落物不能引燃周边材料。耐温方面，PUR 护套在常规机舱与底盘温度区间内保持柔韧，短时高温工况下的表现需按客户给定的温度曲线评估。具体耐温等级以所选材料牌号与客户技术要求为准，可按客户要求定制，不作统一承诺。

材料相容性

线束在整车上会与胶粘剂、润滑脂、清洗剂、冷却液等介质接触，护套与绝缘材料需具备相应的耐介质能力。选材时结合安装位置的介质清单评估，必要时通过浸泡试验确认材料不出现明显膨胀、硬化或开裂。产品符合 ROHS 环保指令要求，材料中不含有害物质，可随货提供材质说明。

屏蔽结构与接地处理

屏蔽层的引接

屏蔽线束的屏蔽层需要在端部可靠引接，通常通过屏蔽环、屏蔽夹或连接器内的屏蔽簧片与壳体连接。引接部位要保证屏蔽层连续、接触面积足够，避免出现只连接一小段编织丝的情况。屏蔽层的编结密度与覆盖率影响高频段的抑制效果，可按客户对干扰频段的要求选择结构，所有产品的电气指标符合 EMC 等相关标准。

接地路径与搭铁

屏蔽层最终要汇入整车接地网络，接地点的位置、搭铁螺栓的扭矩与接触面的清洁度都会影响屏蔽效果。安装时应先清理搭铁面的油漆与氧化层，再按规定扭矩紧固，避免虚接。多点接地与单点接地的选择取决于回路特性，一般按整车厂的电磁兼容方案执行，线束端只负责把屏蔽层可靠引出并保持低阻连接。

弯曲半径与整车走线

弯曲半径控制

大截面单芯线束的弯曲半径明显大于细线，敷设时若强行折弯，导体外侧会被拉伸、内侧会起皱，长期振动下绝缘层可能出现裂纹。布置时应按线束外径的倍数预留弯曲空间，在必须转向的位置使用弧形过渡而非直角折弯，并把弯曲段安排在不受挤压、不被其他部件压覆的位置。

固定与避让

线束在整车上需通过扎带、支架、卡扣固定，固定点间距过大易产生摆动与摩擦，过密则增加装配工时。固定时应避开高温热源、运动件行程与尖锐边角，与排气管、电机壳体等部位保持距离，必要时加装隔热护套。线束走向还应与整车装配顺序匹配，便于总装作业与后续维修拆换。

装配、检测与出厂控制

下线电性能检测

每根线束下线后进行导通、短路与耐压检测。导通检测确认导体回路连续、无断点；短路检测确认相邻回路之间不存在意外搭接；耐压检测确认绝缘层在规定电压下不击穿。对于带连接器的线束，还要核对针位定义与护套锁止状态，避免错针、退针与半插到位。检测数据随批次留档。

温升与机械检查

抽样或按批进行温升测试，加载至规定电流并记录端子与导体温度，确认发热在允许范围。机械方面检查端子压接外观、护套有无划伤与变形、屏蔽层引接是否牢固。尺寸方面按图纸核对总长、分支长度、端子角度与出线方向，偏差超出公差的需要返修或报废，不流入下道工序。

过程记录与追溯

线束产品按汽车行业质量标准生产，关键工序的压接参数、测试数据与材料批次均需记录，形成可追溯的质量档案。公司通过 TS16949 汽车行业质量体系认证与 ISO9001:2015 质量体系认证，过程控制、变更管理与不合格品处理按体系文件执行，保证批量供货的一致性与稳定性。

定制服务与供货说明

可定制的内容

可按客户要求定制导体截面、线束长度、端子形式、连接器型号、屏蔽方式、护套颜色与标识。对于需要与特定连接器配合的线束，可提供连接器配套压接与组装；对于需要现场端接的结构，可提供未端接的半成品。打样阶段提供图纸确认与样品验证，量产阶段按批次交付并附检验记录，产品防护性能达 IP67 及以上。

交付与商务联系

公司十分愿意接受客户定制与批量生产，交货期按订单数量与物料齐套情况确认。商务联系：021－64822327、64822118、67881137、67881109，也可通过 QQ、微信、邮件沟通。欢迎客户随时到公司参观、考察、指导，实验室与计量室可现场了解温升测试与检测流程。
