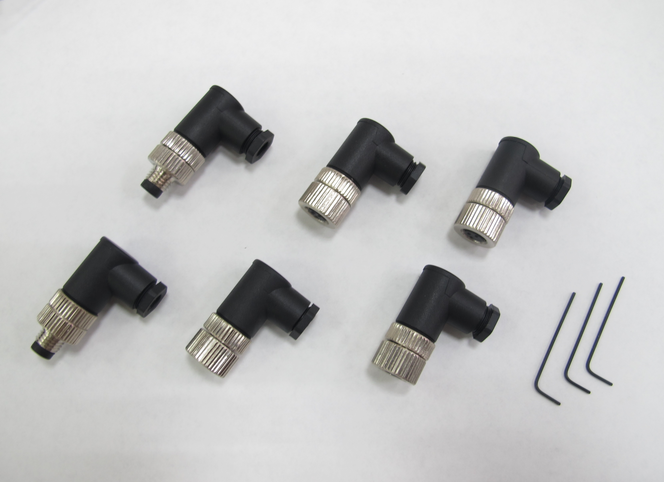

M8弯头现场自接连接器

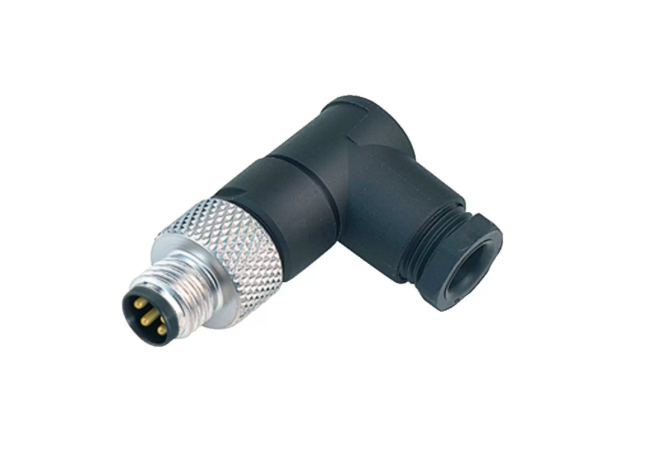

M8针型弯头现场自接连接器是上海科迎法电气M8连接器系列中面向现场接线与维护的型号，订货型号为KYF8J□WT-NC(4-6)。产品采用M8×1螺纹接口、针型（公头）接触件、90°弯头出线，接线端可拆，用户剥线后自行完成螺丝压紧或焊接，适配4-6mm外径电缆，常规配置为3芯与4芯。

它与预注一体带线型号的差别在"谁来接线、密封由谁保证"。预注款由工厂注塑成型，开箱即插，但芯数与长度出厂固定；本型号把接线与选线交给现场，同一只插头可配不同长度与材质的电缆，断线可续接，代价是密封与接触质量取决于装配是否规范。

型号：KYF8J□WT-NC(4-6)；特点：针型（公头）｜90°弯头出线｜螺丝压紧/焊接可选｜2-4芯｜IP67防护｜总线协议兼容。

产品定位与核心优势

M8接口外径仅8mm，适合装在空间紧张的传感器与小型执行器上。现场自接款的优势是可维护：线长随现场调整、断线能续接、备件只需备插头，不必按长度备整根线束。对试制线、改造频繁的设备以及售后维修量大的产线，这种灵活性比装配效率更重要。

90°弯头的空间价值

直头插头的电缆沿轴向伸出，需要预留一段竖直空间；弯头把出线方向折成90°，电缆贴着设备表面横向走，适合设备侧壁、薄盖板内侧与柜门附近。它同时降低了电缆在插头根部的弯折应力，减少芯线因反复弯折而断裂的概率。

选弯头前要确认横向是否有空间让电缆转弯。若设备外侧紧贴墙板、电缆出线后立刻受阻，应改变插座朝向或改用另一种出线形式，而不是把电缆强行压弯；强行压弯会让护套与芯线长期处于应力状态。

与预注款的取舍

批量定型、追求批次一致性与装配节拍的设备选预注一体线束；长度会变、坏了要修的工位选本型号。两者接口规格相同，替换时无需改动设备端插座，因此可以在项目前期用现场自接款试装，后期转成预注线束批量供货。

结构组成与工作原理

针型接触件

插头内为针型（公头）接触件，与设备端孔型（母头）插座配对，靠插座内簧片夹持针脚。接触件镀金，接触电阻≤8mΩ、绝缘电阻≥500MΩ，耐腐蚀抗氧化。针型的机械强度较高，插拔时不易变形，但失去保护时更容易被磕弯，存放与安装时应避免针脚受力。

弯头本体与出线

弯头本体为增强工程塑料，内部走线通道把针脚组与尾部接线腔连接起来。装配时电缆从尾部进入、经90°通道到达接线端子，因此剥线长度与穿线顺序必须在装配前想清楚，中途返工容易把芯线绝缘刮伤。

锁紧与密封圈

M8×1细牙螺纹旋合锁紧，端面贴合时O型密封圈受压形成插合面密封；电缆侧由尾部密封件与夹紧结构固定护套，型号中的NC表示带电缆密封圈。两处密封都靠装配质量兑现，这是现场自接款与预注款最本质的差别。

两种接线方式

螺丝压紧式

剥线后把芯线插入端子孔并拧紧螺丝，无需焊接设备，可反复拆装。它适合现场维修、小批量生产与调试期改线；风险点在拧紧程度与线头质量——螺丝松、线头散丝，接触电阻会随振动逐渐升高。

端子与芯线截面要匹配：芯线过细压不实，过粗塞不进。芯线剥皮长度与端子深度相当，插入后先轻拉确认被夹住，再拧紧螺丝；多芯电缆按颜色分组，避免相邻芯线互相搭接。

焊接式

焊接连接的接触更稳定、抗振动更好，适合批量预装与振动明显的设备。焊接时控制烙铁温度与接触时间，避免热量传到密封件；焊点应饱满无虚焊，焊后清除残渣，否则残渣会影响绝缘与密封。

关键参数与型号说明

基本参数

电气性能

型号编码

电缆适配与选型

4-6mm 外径配合

尾部密封按4-6mm设计，电缆过细密封件压不实，过粗则塞不进或夹紧后护套变形。确认外径时要量含屏蔽层在内的总外径，屏蔽与非屏蔽电缆的标称平方数相同、外径却可能差一档，不能只看规格书上的截面。

电缆材质与长度

本型号为插头本体，电缆由用户自备。常见搭配是PVC（室内固定安装）与PUR（耐磨耐油、适合拖链与往复运动）。长度按现场路径裁剪并留少量余量；需要统一外观或批量供货时，可采购配套成品电缆，由工厂按同规格预制线束。

防护与可靠性

IP67 与装配质量

插合锁紧、尾部密封到位时整机可达IP67，可防尘并承受短时浸水。现场自接款能否兑现这一等级，取决于焊点或螺丝是否牢固、尾部密封件是否压紧、电缆是否被拉出。装配不规范时，标注的等级不会自动生效。

耐温与耐介质

连接器本体工作温度-25℃~+85℃，覆盖常规车间温差与设备内部温升。耐油与耐冷媒能力取决于所选电缆护套与密封件：PUR在油污与切削液环境下更合适；涉及冷媒、清洗剂等渗透性介质时，应提供介质信息由厂家确认适配性。

抗振与插拔寿命

螺纹锁紧抗松脱，机械寿命≥500次插拔。振动场合优先选焊接式，并让电缆在尾部留出自然弯曲段后加固定支架；螺丝压紧式应定期复紧，防止长期振动导致端子松动。

现场接线操作要点

装配步骤

顺序为：先穿入尾部密封件与夹紧件，再剥线接线，最后回装压紧并旋紧插头。剥线长度按端子孔深度控制，避免裸铜外露；多芯线按颜色或编号对应接线图，接完逐点核对再通电。

常见操作错误

三类错误最常见：先接线忘记穿尾部零件，导致全部返工；线头散丝未绞紧，接触电阻不稳；密封件压偏或电缆被拉出，后期尾部渗水。装配完成后拉一下电缆确认不松动，再做绝缘与信号测试。

典型应用场景

空间受限的安装位

设备侧壁、薄盖板内侧与柜门附近的传感器接口，90°弯头能把电缆贴着表面引出。微型传感器、小型执行器与紧凑控制柜的接口改造，常用它替换原有直头，避免插头被上方障碍物顶住。

维护与备件场景

AGV、包装机械与输送线的传感器线易被挂断，现场自接款可当场续接恢复生产。备件上只需备插头与一卷电缆，比按长度备整根线束更省；试制线与频繁改线的工位也适合用它过渡。

设备端为孔型插座、且插座朝向侧面的传感器安装位，是这款产品最典型的用法：弯头让电缆沿面板平行走，检修时不必先拆上方盖板。若同一设备既有直头位又有侧壁位，建议统一极性、分别选直头与弯头型号。

常见问题与排查

尾部渗水：检查密封件是否压偏、电缆外径是否在4-6mm内，以及电缆是否被拉扯脱离夹紧位。

信号时断时续：螺丝未拧紧或线头散丝居多，重接后复测接触电阻；焊接式则查虚焊与焊渣。

插不进设备插座：核对对插端是否为孔型、编码是否为A型，针型与针型无法插合。

针脚歪了怎么办：不要强行旋入，轻微歪斜可用镊子校正；变形严重应更换插头，避免损伤插座簧片。

能配更粗电缆吗：超出4-6mm时密封与夹紧均不可靠，应改选对应外径规格。

品质保障与定制服务

认证与质量体系

产品通过CE/LVD、CE/EMC、IP67认证，公司通过ISO9001:2015质量体系认证及IATF16949:2016汽车行业质量体系认证，所有材质符合ROHS环保指令要求。

定制与供货

上海科迎法接受非标定制，包括特殊芯数、特殊电缆材质、特殊电缆长度、特殊防护等级等；也可按设备接口提供配套的预注一体弯头线束，减少现场接线工作量。散件按只包装，存放于干燥通风处。
