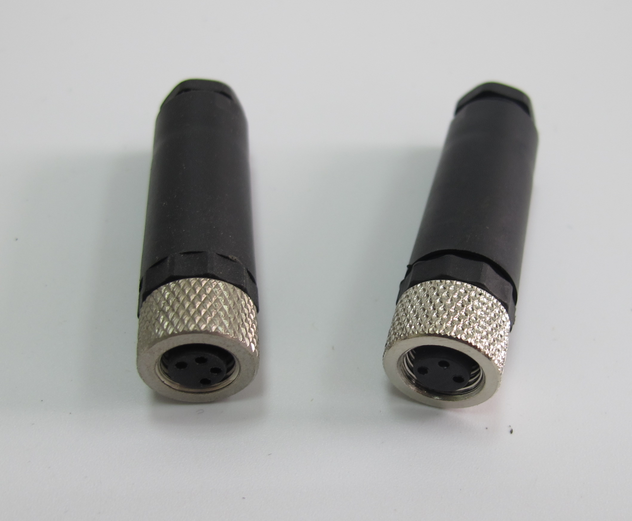

M8 孔型直头现场自接线连接器是上海科迎法电气自主研发、批量生产的工业级传感器/执行器圆形连接器，自 2006 年推出以来经数千家客户实际应用验证，可替代进口同类产品。产品为 M8×1 螺纹锁紧、孔式（母头）直头结构，用户可现场自行接入电缆，通过螺丝压紧或焊接完成芯线连接，出线适配 φ4-6mm 电缆，防护等级 IP67，材料符合 ROHS 要求，通过 CE/LVD 与 CE/EMC 认证。
产品定位与配对关系
产品定位
这一型号的定位是通用型孔式接口：结构简单、成本可控，适合大批量设备的传感器信号入口。与全金属屏蔽版本相比，它省去屏蔽层连通结构，更适合干扰不强的常规车间；需要抗干扰时可另选屏蔽型配置，接口尺寸与接线方式保持一致。
孔式与公头配对
孔式即母头，插座内为插孔、外部为 M8×1 螺纹；与之配对的是针式公头插头，插针插入插孔形成电气连接。常见用法是把孔式座固定在设备面板或传感器壳体上，公头作为电缆端，现场更换电缆时只需拔插公头，不必拆开设备内部接线。
结构组成与插配原理
孔式接触件
插孔为弹性结构，镀金处理，与公头插针插合后靠弹性变形保持接触压力。接触电阻 ≤8mΩ、绝缘电阻 ≥500MΩ，可满足毫伏级信号与低压供电传输。2~6 芯可选，标准品为 3/4/5/6 孔，芯线按棕、黑、蓝、白、灰等行业惯例排布。
螺纹锁紧
公头端的锁紧螺母与插座的 M8×1 螺纹旋合，把插配面压到定位面，使插合状态在振动下保持稳定。旋紧以到位、不松动为度，不必刻意加力；若旋入卡滞，应先检查螺纹有无异物或磕碰，避免错牙损伤螺纹。
密封圈与压紧
插配面设有弹性密封圈，压紧后封闭插孔区域，阻止水汽与粉尘进入；出线端由压紧件抱紧缆身，形成第二道密封。两道密封都依赖装配到位，密封圈被划伤或缆径与入口不符时，IP67 便无法保证。
直头出线
直头出线方向与插配轴线一致，适合电缆沿设备轴向延伸、安装高度不受限的布置。若电缆需贴设备表面走线或空间受限，可改用弯形出线版本，避免电缆在接口处被强行折弯。
关键参数与规格表
主要技术参数
下表为该型号的电气、机械与环境指标，选型时与设备侧接口逐项核对；未列项目可按现场条件与厂家确认。
| 参数项目 | 指标 |
|---|---|
| 产品名称 | M8 孔型连接器（孔式直头现场自接线型） |
| 连接螺纹 | M8×1 |
| 连接类型 | 螺纹旋紧 |
| 插头类型 | 孔式（母头）直头 |
| 位数 | 2~6PIN（标准品 3/4/5/6 孔） |
| 防插错编码 | A 型（标准），B 型可选 |
| 额定电流 | 4A（3 芯）/ 1.5A（4-6 芯） |
| 额定电压 | 60V（3 芯）/ 30V（4-6 芯） |
| 冲击电压 | 800V |
| 接触电阻 | ≤8mΩ |
| 绝缘电阻 | ≥500MΩ |
| 接触件表面材料 | 镀金 |
| 接线方式 | 螺丝压紧式 / 焊接式 |
| 电缆外径适配 | φ4-6mm（标准），可定制 φ2-4mm 或更大 |
| 多芯线截面积 | 0.2mm²、0.25mm²、0.34mm² 等 |
| 防护等级 | IP67 |
| 工作温度范围 | -25℃ ~ +85℃ |
| 机械寿命 | ＞500 次插拔循环 |
| 污染等级 | 3 |
| 电涌电压类别 | Ⅱ |
数值含义
额定电流与电压随芯数变化：3 芯为 4A/60V，4-6 芯降为 1.5A/30V。原因是孔位增加后单孔尺寸与散热条件受限，选型应按实际负载留裕量，不能把 3 芯数据套用到 6 芯。
冲击电压 800V、污染等级 3、电涌电压类别Ⅱ 属绝缘配合参数，适用于常规工业环境。设备若处于雷击多发或大功率开关频繁动作的场合，应由系统侧另设浪涌保护，连接器不承担该功能。
材料与制造工艺
壳体材料
壳体承担螺纹锁紧与机械保护，需兼顾强度与尺寸精度；M8×1 螺纹的加工精度直接影响插合手感与密封压紧程度。壳体与绝缘体的结合部位保持同心，可避免插配时出现偏斜或卡滞。
镀金触点
插孔表面镀金，主要作用是稳定接触电阻、抑制氧化与硫化。镀金层在频繁插拔下会逐渐磨损，露出底层金属后接触电阻上升，因此插拔次数与清洁方式都会影响实际使用寿命。
装配与检测
插孔按位数装入绝缘体，再与壳体、密封件、尾部压紧件依次装配。成品按批次检查通断、绝缘电阻、接触电阻与外观，密封结构抽检，螺纹与插配尺寸按标准接口核对，检验报告可向厂家索取。
防护与可靠性
IP67 防护
IP67 意味着完全防尘，并可在规定条件下短时浸水而不进水。它是装配状态下的指标，插配面未旋紧、出线端未抱紧缆身或密封圈受损时，实际防护会明显下降。
温度适应
工作温度 -25℃~+85℃，可覆盖车间、设备柜内与户外遮阳环境。低温下密封件弹性下降、高温下材料老化加快，超出范围的场合应与厂家沟通材料方案，而不是直接超温使用。
插拔寿命
机械寿命大于 500 次插拔循环。实际寿命更多取决于使用方式：带电线缆被拉扯、插合时未对准就强行旋入、粉尘进入插孔，都会提前消耗寿命。
现场接线与安装
剥线与芯线处理
按需裁缆后剥除外被，剥线长度以压紧后不外露铜丝为准；多芯线截面积可选 0.2mm²、0.25mm²、0.34mm² 等。芯线按颜色与针位对应，剥线过长易造成相邻芯线短接，过短则压接不牢。
压紧接线步骤
①将尾部压紧件与密封件先套入电缆；②按针位接入端子并逐芯拧紧压紧螺钉；③逐根轻拉确认不松动；④回装密封件与压紧件，旋紧至缆身被抱紧；⑤与公头插合，旋紧锁紧螺母并复核针位。
扭矩控制
压紧螺钉的扭矩以厂家说明为准，原则是芯线不松动、线皮不压伤、密封件均匀受力。扭矩过小会因振动松脱，过大则压断细芯线或使端子变形，凭手感猛拧是最常见的误操作。
复检与通电
通电前用万用表逐芯核对通断与针位，确认无短接后再上电；接线应在断电状态下进行，带电插拔会产生电弧并损伤镀金层。首次上电建议观察信号是否稳定，再投入连续运行。
型号命名与选型
型号对照
型号以 KYF8K 开头，K 表示孔式，数字为孔数，ZT 表示直头，括号内为适配出线径范围。下表为标准品示例，特殊芯数与非标缆径可另行确认。
| 芯数 | 产品型号（示例） | 备注 |
|---|---|---|
| 3 孔 | KYF8K3ZT-NC(4-6) | 标准为 A 编码，出线径 4-6mm |
| 4 孔 | KYF8K4ZT-NC(4-6) | 标准为 A 编码，出线径 4-6mm |
| 5 孔 | KYF8K5ZT-NC(4-6)/B | B 编码，出线径 4-6mm |
| 6 孔 | KYF8K6ZT-NC(4-6) | 标准为 A 编码，出线径 4-6mm |
屏蔽与非屏蔽取舍
干扰源近、信号线长、现场有变频器或焊机时，优先选屏蔽型并做好接地；干扰不明显的普通控制柜可选用非屏蔽版本，成本更低、接线更简单。屏蔽只有接到设备地才有效，仅换线不接地没有意义。
典型应用场景
常见场合
接近开关、光电传感器、压力与位移传感器的信号入口，以及小型执行器的控制回路，都常用孔式直头座作为设备侧接口；现场布线长度不固定时，自接线结构可省去等待预制电缆的时间。
Profibus、DeviceNet、EtherCAT、ProfiNET、CANopen、CAN 等总线节点在柜内布线中也可见其身影；汽车制造、机床、机器人、包装设备等粉尘与油污并存的现场，IP67 与螺纹锁紧能减少因接口松动造成的停机。
对已有进口设备做维护替换时，其接口尺寸与编码方式与标准 M8 一致，可在不改动设备结构的前提下降低采购成本与交期压力。
常见问题与排查
排查思路
问：插合后信号时有时无？答：先查芯线压紧是否到位、针位是否与设备定义一致，再确认电缆有无断芯；若仅在高负载时出现，需检查负载电流是否超过额定值。
问：旋不紧或旋不到位？答：核对是否为 A/B 编码混用、螺纹有无异物或磕碰；密封圈未装到位也会造成旋入阻力异常，不要靠加力硬拧解决。
问：接口处积水？答：检查插配面是否旋紧、出线端是否抱紧缆身、缆径是否在 φ4-6mm 范围内；非标缆径未做适配时，密封结构难以贴合。
问：接触电阻偏大？答：多为插孔表面污染或镀层磨损，用无水乙醇清洁插配面，不要用砂纸打磨；若已接近插拔寿命，应连同公头一起更换。
问：多芯接线后短路？答：多为剥线过长或压紧时芯线互相挤压，重新按正确剥线长度接线，并逐芯核对绝缘与针位。
交付与定制服务
产品以独立包装或整箱出货，运输避免雨淋与跌落；存放宜在干燥环境，防止密封件受热变形、金属件氧化。未使用的连接器不要提前拆开尾部压紧件，以免异物进入。
可按需定制电缆尾端浸锡、配 RJ45 或各类接头、热缩管封口、非标电缆外径适配、特殊外被材质与颜色，以及屏蔽型与非屏蔽型配置；芯数、编码与出线方向也可一并确认。
上海科迎法电气自 2004 年专注电气连接与传感器技术，M8 系列自 2006 年批量生产，累计服务客户超 3000 家，通过 CE/LVD、CE/EMC、IP67 认证及 ISO9001:2015、IATF 16949 体系认证，一般数量订货现货或 3 天内发货。
