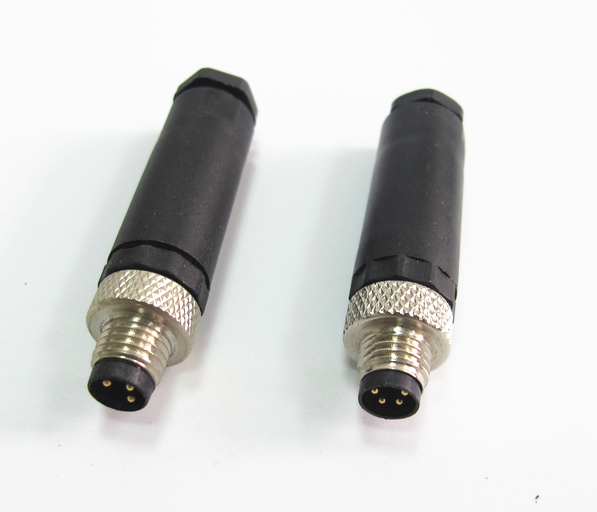

M8 现场自接线螺丝压紧型连接器是上海科迎法电气自主研发、批量生产的工业级圆形连接器，自 2006 年推出以来经数千家客户实际应用验证，可替代进口同类产品。产品为 M8×1 螺纹锁紧，针式插头与设备侧孔式座配对，用户在现场用螺丝压紧方式接入电缆，出线适配 φ4-6mm，防护等级 IP67，材料符合 ROHS 要求，通过 CE/LVD 与 CE/EMC 认证。
产品定位与接线方式对比
产品定位
该型号的定位是“现场可接线、可返工”的通用插头：不需要预制电缆，也不需要焊接工具，一把小螺丝刀即可完成接线。对于设备安装现场线长不确定、维修时需要更换某一段线缆的场合，它比预制件更灵活，也比焊接式更容易重复拆装。
压紧与焊接对比
同一型号也提供焊接式接线，二者差别在工艺与适用批量：螺丝压紧无需焊台与助焊剂，接线时间短、可反复拆装，适合现场抢修与小批量；焊接式接触电阻稳定、抗振性更好，适合固定不动的批量产线，但返工困难。
结构组成
针式插针
插头前端为针式插针，表面镀金，插入设备侧孔式座的弹性插孔后形成接触。接触电阻 ≤8mΩ、绝缘电阻 ≥500MΩ，可满足传感器信号与低压供电传输。2~6 芯可选，标准品为 3/4/5/6 针，针位按 A 型编码排布。
压线框与螺钉
接线端由压线框与螺钉组成：螺钉旋入时推动压线框夹紧芯线，靠机械压力形成电气连接，不依赖焊料。压线框的结构决定了可接线的线径范围，多芯线截面积可选 0.2mm²、0.25mm²、0.34mm² 等。
螺纹锁紧
M8×1 螺纹与设备座旋合，把插配面压到定位面，使插合状态在振动下保持稳定。旋紧以到位、不松动为度；发现旋入阻力异常时，应先检查螺纹有无异物、密封件是否错位，而不是加力硬拧。
出线密封
尾部压紧件把电缆抱紧，配合密封件形成出线端密封；插配面另有一道密封。两道密封都依赖装配到位，缆径与入口不匹配、密封件被芯线划伤时，IP67 便无法保证，因此非标缆径需在订购时说明。
关键参数与规格表
主要技术参数
下表为该型号的电气、机械与环境指标，选型时与设备侧孔式座逐项核对；未列项目可按现场条件与厂家确认。
| 参数项目 | 指标 |
|---|---|
| 连接螺纹 | M8×1 |
| 连接类型 | 螺纹旋紧 |
| 接线方式 | 螺丝压紧式 / 焊接式 |
| 位数 | 2~6PIN（标准品 3/4/5/6 针） |
| 防插错编码 | A 型（标准） |
| 额定电流 | 4A（3 芯）/ 1.5A（4-6 芯） |
| 额定电压 | 60V（3 芯）/ 30V（4-6 芯） |
| 冲击电压 | 800V |
| 接触电阻 | ≤8mΩ |
| 绝缘电阻 | ≥500MΩ |
| 接触件表面材料 | 镀金 |
| 电缆外径适配 | φ4-6mm（标准），可定制 φ2-4mm 或更大 |
| 多芯线截面积 | 0.2mm²、0.25mm²、0.34mm² 等 |
| 防护等级 | IP67 |
| 工作温度范围 | -25℃ ~ +85℃ |
| 机械寿命 | ＞500 次插拔循环 |
| 污染等级 | 3 |
| 电涌电压类别 | Ⅱ |
参数说明
3 芯为 4A/60V，4-6 芯为 1.5A/30V，芯数越多单芯载流与耐压越低，配线时应按负载留裕量。冲击电压 800V、污染等级 3、电涌电压类别Ⅱ 是绝缘配合参数，雷击频繁或大功率开关场合需由系统侧另设浪涌保护。
现场接线流程
拆解与穿缆
先拆下尾部压紧件与密封件，把它们按顺序套入电缆，顺序颠倒会导致装不回去。剥除外被时不要伤及芯线绝缘与屏蔽层，剥线长度与压线框深度匹配，过长会露出铜丝，过短则压不到实处。
芯线接入
按针位与芯线颜色一一对应接入压线框，逐芯旋紧螺钉。多芯线排列应顺直、不交叉，避免相邻芯线在壳体内互相挤压；同一端子不要压两根以上芯线，线径差异过大时接触压力难以保证。
螺钉扭矩
螺钉扭矩以厂家说明为准，判断标准是芯线拉不动、线皮不压伤、压线框不歪斜。扭矩过小会因振动松脱并引起发热，过大则压断细芯线或使压线框变形，凭手感猛拧是最常见的误操作。
复检与封口
逐芯轻拉确认不松动后，回装密封件与压紧件并旋紧至缆身被抱紧，再用万用表核对通断与针位、确认无短接。接线应在断电状态下进行；若需热缩管封口，应在插合测试通过后再加热收缩。
长期运行的设备建议接线完成后用扎带把电缆在设备侧固定，使插拔力不作用在压线框与端子上；已完成接线的连接器不宜随意拆开检查，反复拆装会让密封件失去弹性，也使压线框的夹持力下降。需要定期检修的工位，可在图纸上标注针位定义，减少现场凭记忆接线带来的差错。
防护与可靠性
IP67 防护
IP67 表示完全防尘，并可在规定条件下短时浸水而不进水。自接线型号的防护更多取决于现场装配：插配面是否旋紧、尾部压紧件是否抱紧缆身、密封件有无划伤，任一环节不到位都会失效。
温度与材料
工作温度 -25℃~+85℃。电缆外被可选 PVC、PU、PUR、TPU 等材质，颜色可选黑色、黄色、灰色、蓝色、绿色、白色、透明等；低温环境宜选柔韧性更好的材质，油污与拖链场合宜选 PUR。
反复接线寿命
机械寿命大于 500 次插拔循环，但螺钉与压线框的重复拆装次数有限：多次旋紧会使压线框磨损、芯线断股，建议同一根线返工不超过数次，并在返工时剪去已压伤的线头重新剥线。
型号与选型
型号对照
型号以 KYF8J 开头，J 表示针式，数字为针数，ZT 表示直头，括号内为适配出线径。下表为标准品示例，芯数与缆径之外的需求可在订购时另行确认。
| 芯数 | 产品型号（示例） | 备注 |
|---|---|---|
| 3 针 | KYF8J3ZT-NC(4-6) | 标准为 A 编码 |
| 4 针 | KYF8J4ZT-NC(4-6) | — |
| 5 针 | KYF8J5ZT-NC(4-6)/B | — |
| 6 针 | KYF8J6ZT-NC(4-6) | — |
选型要点
先确认接口是孔式座（母头），公头才能配对；再定针数，3 针适合单路传感器，4-6 针用于多信号或带反馈的执行器；最后定缆径与线材，φ4-6mm 为标准，超出范围需定制，屏蔽型与非屏蔽型按现场干扰程度选择。
典型应用场景
适用设备
设备安装现场需要临时确定线长的场合，自接线结构可当场裁缆接入；传感器、接近开关、小型执行器与阀岛的信号回路上，螺丝压紧式便于维修时快速更换某一根线缆，不必等预制件到货。
汽车制造、机床、机器人、包装与物流设备中，插头常处于油污、粉尘与振动并存的环境，IP67 与螺纹锁紧能减少因接口松动造成的停机；Profibus、DeviceNet、EtherCAT、CANopen、CAN 等总线节点也可按对应针位选型。
对进口设备做维护替换时，其 M8×1 接口尺寸与 A 型编码与标准一致，可在不改动设备结构的前提下降低采购成本与交期压力；现场抢修时带几只不同针数的插头作为备件，往往比等预制电缆到货更快恢复生产。
常见问题与排查
排查要点
问：接线后无信号？答：先核对针位与颜色是否对应，再用万用表逐芯测通断；螺钉未压到实处、芯线剥线过短是常见原因。
问：端子发热？答：多为扭矩不足导致接触电阻上升，或线径超过压线框适用范围；应重新压紧并核对负载电流是否超出额定值。
问：插合后偶发中断？答：检查锁紧螺母是否旋到位、插针有无污染或磨损；振动较大的设备应确认电缆在尾部有固定，避免力传到端子上。
问：尾部进水？答：确认压紧件已旋紧、密封件未被芯线划伤、缆径与入口匹配；返工时更换密封件，不要重复使用已变形的旧件。
问：能否改接更粗的电缆？答：需同时核对压线框与出线入口，超出 φ4-6mm 标准范围时应选定制版本，强行装配会破坏密封。
包装储运与定制服务
定制能力
可定制电缆尾端浸锡、配 RJ45 或各类接头、热缩管封口、非标电缆外径适配、特殊外被材质与颜色，以及屏蔽型与非屏蔽型配置；需要时也可提供预制带线版本，减少现场接线工作量。
产品以独立包装或整箱出货，运输避免雨淋与跌落；存放宜在干燥环境，防止密封件变形与插针氧化，未使用的连接器不要提前拆开尾部压紧件。
上海科迎法电气自 2004 年专注电气连接与传感器技术，M8 系列自 2006 年批量生产，累计服务客户超 3000 家，通过 CE/LVD、CE/EMC、IP67 认证及 ISO9001:2015、IATF 16949 体系认证，一般数量订货现货或 3 天内发货。
