2针2孔钢丝编织橡胶护套连接器是矿用电液控制系统连接器中支架间长距离布线的双端预制线束，两端均为2针2孔接头，中间电缆外部增加钢丝编织橡胶护套层。我们上海科迎法电气生产的电液连接器采用矿用专用钢丝编织橡胶护套和矿用专用蓝色电缆，防爆等级Exibl本安型，防护等级IP67，持有MA煤矿安全标志证书，是电液控制连接器系列中抗拉强度最高的型号。

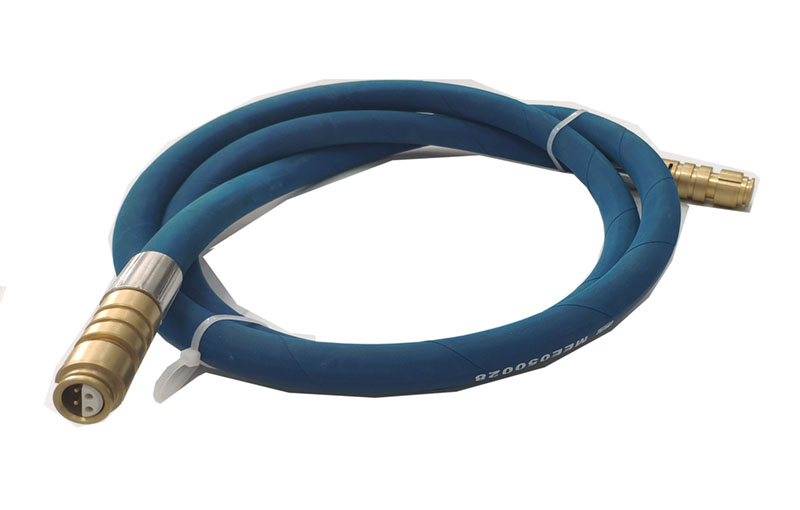

矿用钢丝编织护套2针2孔电液连接器
一、产品概述
连接器为双端预制软线护套结构，两端为2针2孔插头，中间电缆外层为钢丝编织橡胶护套。电缆长度2米、3米、4米、5米可选，外形尺寸可按用户要求定制。芯位分布为4位圆形排列。产品具有抗EMC、阻燃和良好密封性能，适合恶劣环境使用，适配郑煤机系统和EEP系统。
二、技术参数
防爆等级Exibl，防护等级IP67。最大工作电压36.0伏直流，最大工作电流3.0安培。连接器直流电阻不大于12.8欧姆每公里，分布电容不大于0.06微法每公里，分布电感不大于0.8毫亨每公里。
三、钢丝编织护套结构
钢丝编织层采用镀锌钢丝，编织密度不低于85百分比。钢丝层兼做机械保护层和接地屏蔽层：机械保护方面，钢丝层抗拉强度大于200牛顿，防止电缆在支架往复运动中被拉断；接地屏蔽方面，钢丝层360度环形接地，防止电磁阀开关瞬态干扰影响控制信号。
外层橡胶护套经特殊硫化配方处理，耐液压油浸泡（MT/T98标准油，70摄氏度乘168小时体积变化率不大于20百分比），适应井下油污和腐蚀性水环境。
四、订货型号
标准型号KYF-DY-J2K2ZT-L2M.GS.BU-DY-J2K2ZT（电缆长度2米）和KYF-DY-J2K2ZT-L5M.GS.BU-DY-J2K2ZT（电缆长度5米）。其他长度可选。安标号MIA200363，安标LCYVB-4，符合RoHS环保CE指令，通过ISO9001质量体系认证。
五、应用场景
场景一 支架间长距离布线。相邻支架之间距离1.5到3米，钢丝编织护套型电液连接器抗拉强度高，适合支架频繁移动和往复运动工况。
场景二 电磁阀驱动线束。控制器到电磁阀的驱动线束，钢丝屏蔽层防止电磁阀开关瞬态干扰。
场景三 传感器信号传输。压力传感器和行程传感器到控制器的信号传输，钢丝编织层提供EMC保护。
如需矿用电液控制系统连接器选型或定制方案，请联系科迎法电气技术团队。我们同时提供太阳光模拟器等光电检测设备，服务工业自动化和检测领域。
