上海科迎法电气在防爆连接器技术支持中发现，不少用户选型时只关注防爆标志（如Ex d IIB T4），忽略了电缆密封结构与防爆等级的匹配关系。防爆连接器的电缆密封件是阻止危险气体进入设备内部的关键屏障，密封结构设计不当或密封件老化失效都会导致防爆性能丧失。本文从防爆工程角度分析电缆密封结构选型和匹配方法。
防爆连接器电缆密封结构选型与防爆等级匹配方法
一、防爆连接器电缆密封的基本原理
防爆连接器的电缆引入方式分为直接引入和间接引入两种。
直接引入。电缆通过密封件直接进入连接器主体腔体，密封件承担防爆隔离功能。适用于Ex e（增安型）和Ex n（无火花型）防爆型式，密封件需要承受内部火花不引燃外部气体。
间接引入。电缆通过密封件进入接线腔，接线腔与主腔体之间用隔板密封。适用于Ex d（隔爆型）防爆型式，主腔体承受内部爆炸压力，接线腔密封件只需阻止气体渗入。
防爆连接器的电缆密封件必须满足以下要求。密封件材质必须与使用环境兼容（耐油、耐温、耐腐蚀）。密封件必须有弹性补偿能力，长期使用后弹性下降时仍能保持密封。密封件必须通过型式试验，在0.1兆帕气压下保持1分钟无泄漏。
二、密封结构类型与适用场景
弹性密封圈式。最常用的密封结构，使用橡胶O型圈或锥形密封圈包裹电缆外皮。拧紧压紧螺母时密封圈径向收缩抱紧电缆。优点是结构简单可重复使用，缺点是对电缆外径公差敏感（外径偏差大于0.5毫米会泄漏）。适用于电缆外径6到20毫米的常规场景。
金属密封环式。使用紫铜或铝合金C型密封环，压紧后金属环变形填充电缆与壳体间隙。优点是耐高温（200度以上）、耐腐蚀，缺点是不可重复使用（拆卸后需更换密封环）。适用于高温环境或有化学腐蚀的场景。
灌封密封式。在电缆引入孔灌封环氧树脂或硅橡胶密封胶，固化后形成永久密封。优点是密封可靠性最高，缺点是不可拆卸维修。适用于固定布线、不维护的场所。
组合密封式。弹性密封圈加金属密封环的组合，弹性圈承担日常密封，金属环作为二次保护。适用于高压防爆（Ex d IIC）场景。
三、密封材料选择
密封圈材料的选择对密封性能和寿命有决定性影响。
丁腈橡胶（NBR）。耐油性好，工作温度零下30到100度，是防爆连接器最常用的密封材料。适用于石油化工环境。缺点是耐候性一般，户外5到8年弹性衰减需更换。
氟橡胶（FKM）。耐高温（零下20到200度）、耐化学腐蚀、耐油性极好。适用于高温和强腐蚀环境。缺点是价格约为NBR的5到8倍。
硅橡胶（VMQ）。耐温范围宽（零下60到200度）、耐候性好、无毒。适用于食品医药和极端低温环境。缺点是耐油性差，不能用于石油环境。
乙丙橡胶（EPDM）。耐老化、耐臭氧、耐酸碱。适用于户外暴露和酸碱环境。缺点是耐油性差。
聚氨酯（PU）。耐磨性好、弹性好。适用于拖链电缆的动态密封。缺点是耐温上限约80度。
密封材料选择需要考虑三个因素。介质兼容性（气体类型和化学物质）。温度范围（环境温度加设备温升）。使用寿命（弹性体老化后密封力下降，一般5到10年更换）。
四、防爆等级与密封结构匹配
不同防爆型式对密封结构的要求不同。
Ex e增安型。密封件需承受内部电弧不传播到外部，密封圈压缩量不小于30%，密封件厚度不小于5毫米。
Ex d隔爆型。密封件在主腔体内部爆炸时不能被冲脱。压紧螺母拧紧力矩必须达到规定值（根据螺纹规格不同，通常2到10牛米），密封圈必须有防脱设计（如加装挡圈）。
Ex nR限制呼吸型。密封件需要限制气体交换速率，使设备内部气体浓度不超过爆炸下限的25%。需要密封圈加灌封组合，单一密封圈无法满足。
Ex i本安型。本安电路能量不足以引燃气体，密封要求降低，主要是防尘防水（IP54以上即可）。
选型时必须确认密封结构通过对应防爆型式的型式试验，查看防爆证书上密封件的规格和型号是否与实际使用一致。
五、安装与维护要点
安装时注意以下几点。电缆外径必须与密封圈孔径匹配，偏差控制在正负0.5毫米以内。剥电缆外皮时不能损伤屏蔽层和绝缘层。压紧螺母按标准力矩拧紧，不可凭手感。拧紧后在密封圈和电缆表面涂肥皂水检漏。
维护时注意以下几点。每年检查密封圈弹性，用硬度计测量邵氏硬度，比初始值增加10度以上需更换。检查密封圈有无开裂、变形、溶胀。检查压紧螺母有无松动。更换密封圈时必须整组更换（密封圈加挡圈加垫片），不能只换密封圈。

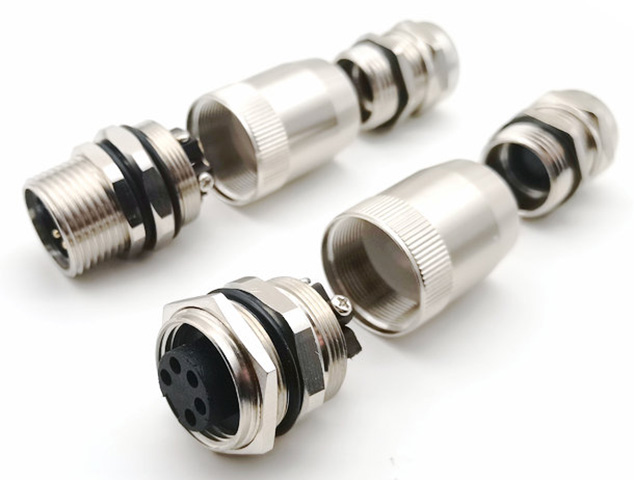

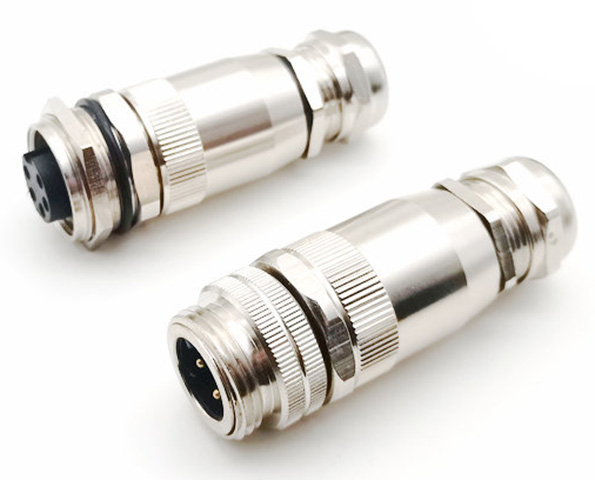

科迎法电气生产的防爆连接器系列通过Ex d IIB T4和Ex e IIB T4防爆认证，电缆密封结构经过严格型式试验，可满足1区和2区危险场所使用要求。
