上海科迎法电气在M8连接器技术服务中经常遇到用户把针型（公头）和孔型（母头）搞混的情况。有的用户买了针型连接器想接传感器，结果传感器也是针型无法对接。有的用户3芯和4芯连接器混用，导致信号接错或第四脚空接引发报警。M8连接器虽然体积小，但针型孔型定义和引脚接线有明确规范。本文从基础概念到接线实操详细介绍。
M8连接器针型孔型定义与引脚接线对照方法

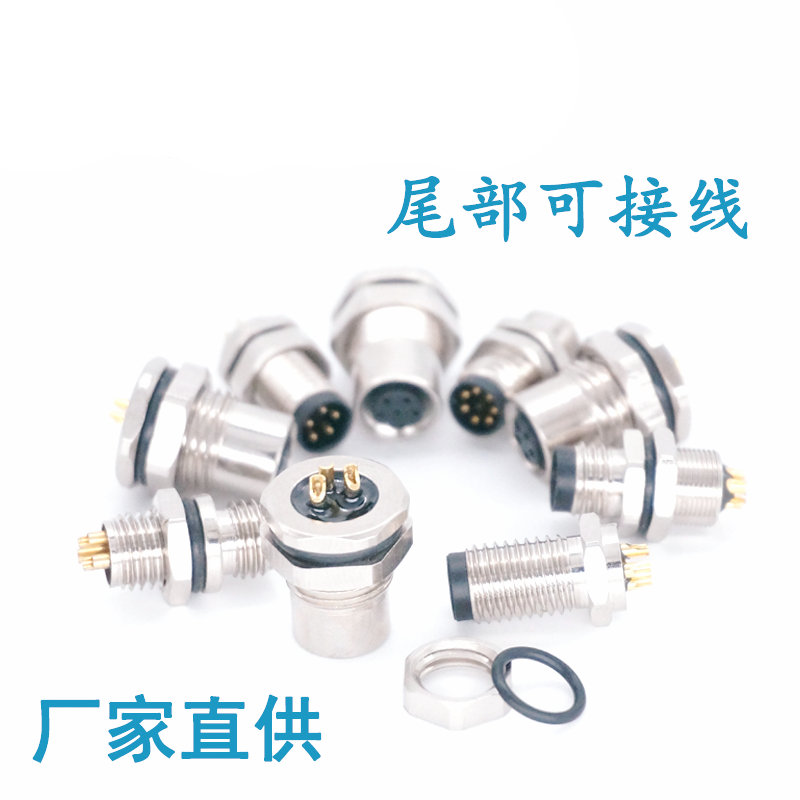

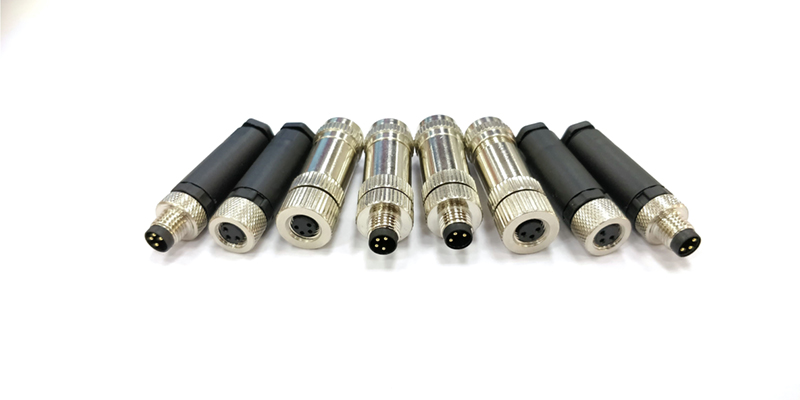

一、针型与孔型的定义
针型：连接器内部有金属插针，外形凸出。英文标记为Plug（插头）或Male（公头）。针型连接器通常安装在电缆端，插针对准孔型连接器的插孔插入连接。针型连接器的插针直径M8标准为0.8毫米（3芯）或1.0毫米（4芯），材质为铜合金表面镀金或镀镍。
孔型：连接器内部有金属插孔，外形凹陷。英文标记为Jack（插座）或Female（母头）。孔型连接器通常安装在设备端（传感器、执行器），插孔接收针型连接器的插针。插孔内部有弹簧簧片，插入插针时簧片弹性夹紧保证接触可靠。
记忆方法：针型有针凸出，孔型有孔凹陷。购买时确认设备端是针还是孔，电缆端选相反类型。大多数传感器设备端是孔型（母头），因此电缆端选针型（公头）。但也有部分品牌传感器设备端是针型，购买前查看传感器手册或实物接口。
M8连接器的针型孔型不等于3芯4芯。针型孔型指插针和插孔的物理形式，3芯4芯指接触件数量。3芯针型、3芯孔型、4芯针型、4芯孔型是四种独立规格，不能混插。
二、3芯M8连接器引脚定义
3芯M8连接器有3个接触件，编号1到3，从连接器正面看（接线面朝自己）逆时针编号。
标准引脚定义（传感器用）：
| 引脚编号 | 信号定义 | 线色（标准） |
|---|---|---|
| 1 | 电源正（棕色 BN） | 棕色 |
| 2 | 信号输出（白色 WH） | 白色 |
| 3 | 电源负（蓝色 BU） | 蓝色 |
| 4 | 无（3 芯无此脚） | - |
3芯连接器常见于PNP型和NPN型接近开关。PNP型传感器引脚1接正电源（24V），引脚2输出信号（高电平有效），引脚3接0V。NPN型传感器引脚1接正电源，引脚2输出信号（低电平有效），引脚3接0V。
3芯连接器接线注意：焊接或压接时线色与引脚对应，不能错位。焊接温度不超过350度，时间不超过3秒，防止高温传导到接触件使绝缘体变形。压接时压接力适中，压接过紧可能损伤导线，过松接触不良。
三、4芯M8连接器引脚定义
4芯M8连接器有4个接触件，编号1到4，从连接器正面看逆时针编号。
标准引脚定义（传感器用）：
| 引脚编号 | 信号定义 | 线色（标准） |
|---|---|---|
| 1 | 电源正（棕色 BN） | 棕色 |
| 2 | 信号输出 1 或输入（白色 WH） | 白色 |
| 3 | 电源负（蓝色 BU） | 蓝色 |
| 4 | 信号输出 2 或功能脚（黑色 BK） | 黑色 |
4芯连接器常见于双信号输出的接近开关（如常开加常闭双输出）或模拟量传感器（4到20毫安或0到10伏）。4脚在双输出传感器中是第二信号输出，在模拟量传感器中可能是使能脚或诊断脚。
4芯连接器在CAN总线应用中：引脚1空或供电，引脚2 CAN-Low，引脚3空，引脚4 CAN-High。但M8连接器不是CAN总线标准连接器，CAN标准连接器通常用5芯，4芯CAN接线为非标方案。
4芯连接器接线注意：第四脚信号定义因传感器型号而异，接线前必须查看传感器手册确认第四脚功能。不能假设第四脚是某固定信号，不同品牌传感器的第四脚定义可能完全不同。
四、A型和B型编码区分
M8连接器有A编码和B编码两种，外观相同但用途不同：
A编码（Sensor/Actuator）：标准传感器执行器用，3芯或4芯。这是最常见的M8连接器编码，90百分之以上的M8连接器是A编码。
B编码（Power）：供电用，主要用于以太网供电（POE）和工业以太网。B编码的插针直径略粗，与A编码不兼容。B编码常见3芯和4芯。
区分方法：A编码连接器外壳通常无标记或标A，B编码连接器外壳标B。如果不确认编码，不要强行对接不同编码的连接器，可能损坏插针或插孔。
五、接线实操要点
线缆选择：M8连接器配线截面积0.14到0.34平方毫米。线径过粗连接器尾部密封圈无法包裹，影响防水。线径过细接触电阻增大，大电流时发热。信号线选多股铜线，柔软不易断折。双绞屏蔽线用于模拟量信号和通信信号。
剥线长度：剥去绝缘层长度按连接器尾部接线端子规格确定，通常5到8毫米。剥线太短导线插入端子深度不够，拉拔力不足。剥线太长裸露部分可能碰触外壳造成短路。
接线顺序：先接电源线（引脚1和引脚3），再接信号线（引脚2和引脚4）。先接电源可以提前用万用表确认电源极性正确，避免信号线接好后通电发现极性反接损坏传感器。
密封处理：连接器尾部密封圈是IP67防水的关键部件。密封圈内径必须与电缆外径匹配，偏差不超过正负0.5毫米。拧紧尾帽使密封圈变形包裹电缆，拧紧力矩1.5到2.0牛顿米。拧紧后用手拉拽电缆，确认密封圈已锁紧电缆不能转动。
防水测试：接线完成后做浸水测试验证IP67。将连接器浸入水中30厘米深度，浸泡30分钟。取出后打开连接器检查内部是否进水。如有水迹检查密封圈是否安装正确或是否损伤。
常见接线错误：引脚1和引脚3接反（电源正负接反），传感器不工作或损坏。引脚2信号线接到引脚4（信号错位），控制器收不到信号或收到错误信号。4芯连接器只接3根线第四脚空置，如传感器需要第四脚信号则传感器不工作。
科迎法电气建议用户在接线前先确认连接器针型孔型、芯数和引脚定义。不同品牌传感器的引脚定义可能有差异，不能凭经验接线。接线时严格按线色对应引脚编号，接线完成后用万用表逐脚检测通断和电压，确认接线正确后再通电。
