上海科迎法电气在M8连接器产品线的技术服务中发现，伺服电机反馈信号传输是M8连接器的高频应用场景之一，也是选型错误最集中的场景。伺服系统对反馈信号的质量要求极高——编码器脉冲信号如果受到干扰会导致位置丢失，绝对值编码器通讯如果中断会导致回零失败，旋变器激励信号如果畸变会导致角度误差。M8连接器因体积小巧（M8乘1螺纹比M12乘1小一圈）、芯数覆盖3到8芯、防护等级IP67，成为伺服电机反馈信号接口的主流连接器。本文从自动化设备工程师的设计选型角度，分析不同伺服反馈信号类型对应的M8连接器选型方案。
M8连接器在伺服电机反馈信号传输中的选型方案与布线规范
一、伺服电机反馈信号类型与M8连接器芯数对应
伺服电机的位置反馈传感器主要有三种类型，每种类型需要的信号线数量不同，对应不同芯数的M8连接器。
类型一 增量编码器反馈
增量编码器输出A相、B相、Z相三路脉冲信号，加上供电电源正负两根线，共5根信号线。部分增量编码器还输出A相反相信号、B相反相信号、Z相反相信号（差分输出），加上供电正负共8根线。
对应M8连接器选型：5芯或8芯M8连接器。单端输出型增量编码器用5芯M8连接器（3根信号加2根电源）。差分输出型增量编码器用8芯M8连接器（6根差分信号加2根电源）。M8连接器5芯额定电压60V，8芯额定电压30V，满足编码器5V或24V供电需求。推荐选用A编码M8连接器，A编码是M8标准编码，针脚间距0.5毫米，适合信号传输。（IEC 61076-2-104标准）
类型二 绝对值编码器反馈
绝对值编码器通过串行通讯接口传输位置数据，常用通讯协议有BISS、SSI、EnDat、HIPERFACE等。
BISS协议：4根线（MA时钟线、MO数据线、SLO反馈线、GND地线）加供电2根，共6根线。对应M8连接器选型：6芯或8芯M8连接器。
SSI协议：3根线（CLK时钟线、DATA数据线、GND地线）加供电2根，共5根线。对应M8连接器选型：5芯M8连接器。
EnDat协议：4根线（CLK时钟线、DATA数据线、DATA正反相线、CLK正反相线）加供电2根，共6根线。对应M8连接器选型：6芯或8芯M8连接器。
HIPERFACE协议：3根线（DATA正、DATA负、GND）加供电2根，共5根线。对应M8连接器选型：5芯M8连接器。
类型三 旋变器反馈
旋变器（Resolver）是模拟式位置传感器，需要激励信号和反馈信号。激励信号2根线（正弦激励正负），反馈信号4根线（正弦反馈正负、余弦反馈正负），共6根线。部分旋变器有6根信号线加2根供电线共8根。对应M8连接器选型：6芯或8芯M8连接器。
二、M8连接器选型要点
要点一 芯数选择
根据编码器信号线数量选择M8连接器芯数。3芯适合简单单端信号（如接近开关），4芯适合单端增量编码器（3信号加1电源），5芯适合差分SSI编码器，6芯适合BISS/EnDat编码器，8芯适合全差分增量编码器。芯数过多会降低每芯截面积（8芯M8单芯截面积约0.14平方毫米），影响电流承载能力。8芯M8连接器额定电流仅0.5A，不能用于大电流回路。（IEC 61076-2-104标准）
要点二 编码类型
M8连接器有A编码（标准信号传输）和B编码（以太网/Power over Ethernet）。伺服编码器信号传输用A编码即可。如果需要通过M8连接器传输以太网信号（如绝对值编码器走EtherCAT通讯），需要选用B编码或D编码M8连接器。A编码和B编码的键位不同，物理上不能互插，防止误连接。
要点三 针式或孔式选择

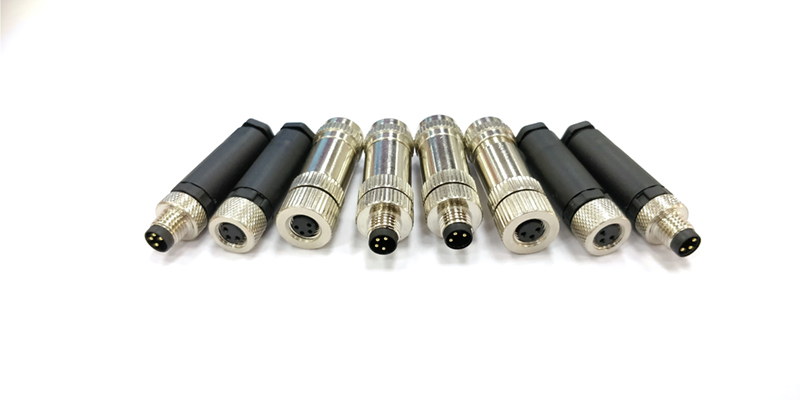

M8连接器分针式（公头，插针）和孔式（母头，插孔）。惯例是：电机端安装孔式（母头插座），线缆端配针式（公头插头）。这样电机端插座不带电时插针不外露，安全性更好。但也有些设备厂家反过来用——电机端针式插座，线缆端孔式插头。选型时需确认电机端接口类型，配套线缆选择对应相反类型。
要点四 屏蔽处理
伺服编码器信号是高频信号（增量编码器脉冲频率可达数百kHz到MHz级），极易受干扰。M8连接器必须选用屏蔽型，屏蔽层通过连接器金属外壳360度环接接地。如果连接器外壳是塑料的（非金属），屏蔽层不能通过连接器连续，需要在外部加屏蔽接地跳线。伺服系统推荐选用全金属外壳M8连接器（铜合金镀镍）。（科迎法实验室内部统计）
要点五 带线或不带线选择

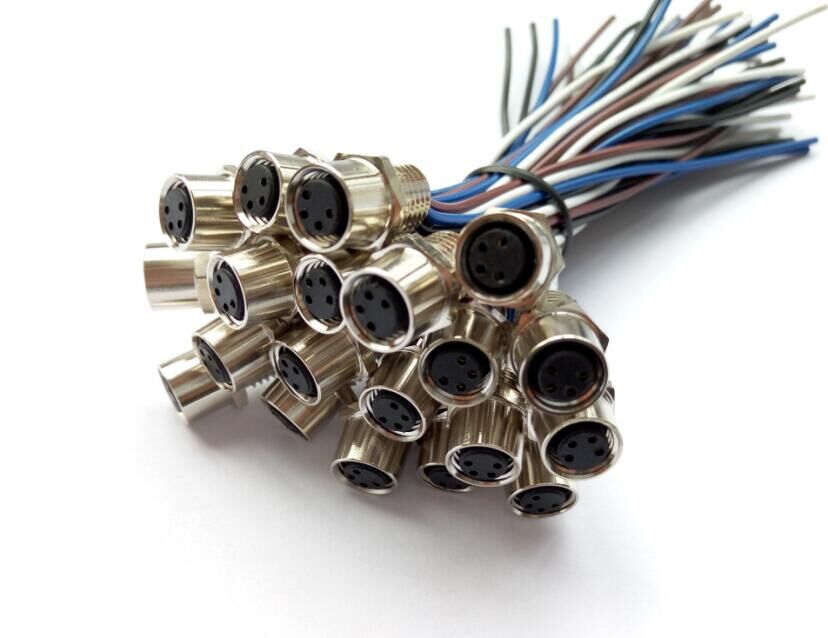

不带线M8连接器（焊线型或焊板型）：适合设备端固定安装，现场接线或PCB焊接。带线M8连接器（预制线缆总成）：适合设备间连接，出厂时已完成线缆与连接器的一体化注塑密封，IP67防护更可靠。伺服电机到驱动器的连接推荐用带线M8连接器总成，减少现场接线环节。
三、伺服反馈线缆布线规范
布线要点一 线缆选型
伺服编码器线缆必须选用屏蔽双绞线。增量编码器信号用双绞屏蔽线（每对双绞线绞距不大于20毫米），绝对值编码器通讯用双绞屏蔽线加总屏（分对屏蔽加总屏蔽）。线缆特性阻抗需匹配编码器输出阻抗（通常100到120欧姆）。非屏蔽线缆或普通控制电缆不能用于编码器信号传输。
布线要点二 线缆敷设
编码器线缆必须与动力线缆分开敷设，间距不小于100毫米。如果必须同槽敷设需用金属隔板分隔。编码器线缆避免靠近变频器输出侧（PWM高频干扰源）。线缆长度增量编码器不超过50米（信号衰减限制），绝对值编码器根据通讯协议不同EnDat不超过100米，BISS不超过30米。（行业公开数据）
布线要点三 屏蔽接地
编码器线缆屏蔽层在驱动器端单端接地（不双端接地防止地环路电流）。屏蔽层通过M8连接器金属外壳连接到设备机壳，设备机壳通过PE线接地。接地电阻不大于4欧姆。屏蔽层必须360度环接，不能用尾线接地（尾线在高频下呈感性，屏蔽效果差）。
布线要点四 弯曲半径
M8连接器带线总成的线缆弯曲半径不小于线缆外径的10倍（固定安装）或7.5倍（移动安装）。伺服电机运行时如果有运动部件拉动线缆，需选用高柔性线缆（拖链用PUR外护套线缆），弯曲寿命达500万次以上。
四、常见故障案例
案例一 增量编码器脉冲丢失。某自动化产线伺服电机运行中偶发位置偏差。排查发现M8连接器选用了塑料外壳型，屏蔽层未通过连接器连续。电机周围变频器PWM干扰耦合到编码器信号线，导致脉冲丢失。更换为全金属外壳M8连接器后问题解决。
案例二 绝对值编码器通讯中断。某包装机伺服系统绝对值编码器（EnDat协议）偶发通讯中断。排查发现M8连接器8芯接触件中有1根接触电阻偏大（35毫欧），导致时钟信号边沿畸变，协议解析失败。更换连接器后通讯恢复正常。8芯M8连接器针脚间距小，单根接触件接触电阻对信号质量影响大。
案例三 旋变器角度跳变。某伺服系统旋变器角度信号偶发跳变。排查发现M8连接器锁紧机构松动（螺纹退扣），振动导致连接器微动，接触电阻瞬间变化引起激励信号畸变。加防松措施后解决。
参考标准：IEC 61076-2-104 M8圆形连接器标准、IEC 61131-2工业自动化设备接口规范、GB/T 39261-2020数控机床伺服系统技术条件
常见问题
问：M8连接器和M12连接器在伺服应用中怎么选？
答：空间受限时选M8（体积更小，外径8毫米），需要更高可靠性时选M12（外径12毫米，接触件更大接触电阻更小，抗振动更好）。M8连接器3到5芯额定电流0.5到4A，M12连接器3到5芯额定电流4A。一般伺服编码器接口空间充裕时优先M12，编码器尺寸小或线束密集时选M8。两者不能互换使用，螺纹规格不同。
问：伺服编码器M8连接器可以自己焊线吗？
答：可以但不建议。不带线M8连接器需要现场焊线，焊线质量直接影响信号传输可靠性。焊点虚焊、焊锡过多导致短路、热缩管未到位导致屏蔽外露等问题在手工焊线中很常见。建议选用出厂预制带线总成，工厂用模具注塑密封，IP67防护更可靠，信号一致性更好。如果必须现场焊线，需用恒温焊台（350度以下）、助焊剂、热缩管逐芯处理。
问：M8连接器8芯可以传输EtherCAT通讯吗？
答：可以但需选对编码。标准M8 A编码8芯不适合以太网传输。EtherCAT等工业以太网需要选用M8 D编码（4芯以太网专用编码）或B编码M8连接器。D编码M8支持100Mbps以太网，4芯设计（2对双绞线）满足EtherCAT物理层要求。选型时确认编码类型，A编码和D编码不能互换。
问：伺服编码器M8连接器防护等级IP67在油雾环境中够用吗？
答：IP67可以防短时浸水但不能防持续油雾侵入。如果电机工作在油雾环境（如机床主轴），建议选用IP68或IP69K防护等级的M8连接器，或在连接器接口处加装防护罩。油雾会渗透普通O型密封圈，长期接触会导致密封圈溶胀老化。PUR外壳线缆和氟橡胶密封圈耐油性更好。
