在小型传感器与执行器的布线里，M8接口因为体积小、防护好而被大量使用，但很多人只记得买插头，忽略了固定在设备上的插座。插座是整条链路的固定端，它的安装形式、针脚定义与密封结构，决定了设备能不能装得下、接得对、长期不进水。选错M8插座，插头做得再好也无法发挥。上海科迎法电气提供M8插座与M8连接器系列，本文把M8插座的选型、安装与维护讲清楚，帮助用户在小型设备布线时少走弯路。
M8插座在小型传感器布线中的位置
理解M8与M12的差别，以及插座在系统中的角色，是选型的第一步。
M8与M12的差别
M8的螺纹为M8×1，体积比M12更小，常见3芯、4芯，部分型号可做到6芯与8芯。它适合安装空间紧张的小型传感器、接近开关与微型执行器；M12的载流能力与芯数选择更宽，适合动力与多信号场合。两者不能互插，选型时应先按设备空间与回路数量确定规格，再考虑系列。M8的体积优势也带来限制：针脚细、间距小，施工时对工具与手感要求更高，批量装配更依赖专用工装与定扭矩工具。

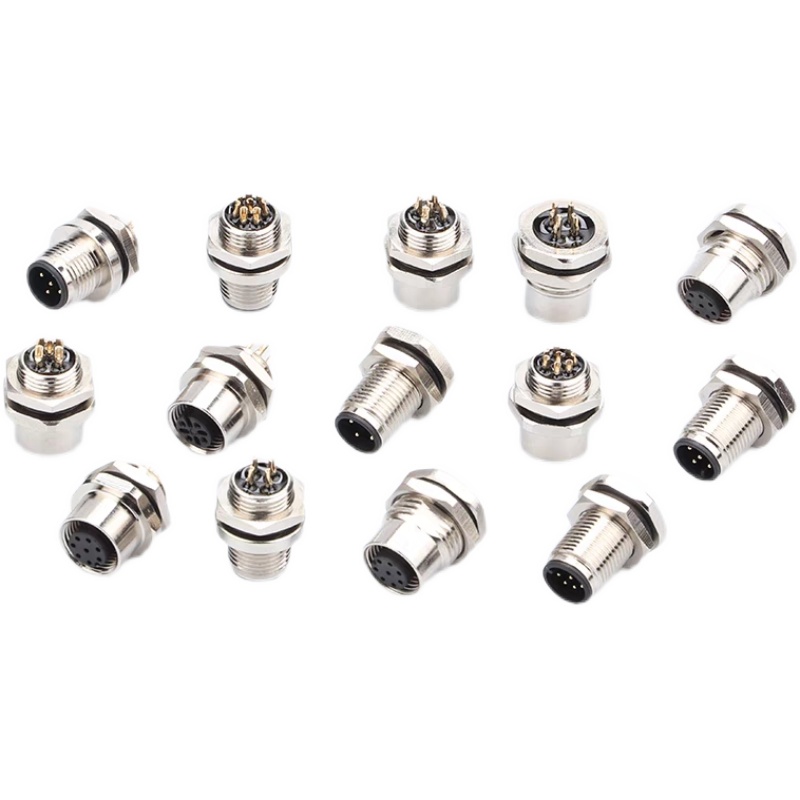

板端与面板安装
板端插座焊接或压接在PCB上，适合设备内部电路板直接引出接口；面板插座固定在设备外壳上，通过螺纹与螺母锁紧，适合外部线缆接入。两者在结构、引脚形式与防护设计上不同，不能混用。选型前应拿到设备的三维结构或剖面图，仅凭开孔直径容易忽略内部深度与螺母空间。
直式与弯式
直式插座沿安装面法线方向出线，适合空间充裕、线缆垂直引出的场合；弯式让接口转向，适合厚度受限或需要贴边布线的设备。弯式的转向角度应与线缆走向一致，否则线缆根部会长期承受扭曲应力，时间一长容易在护套处开裂。
结构与材料
M8插座的可靠性主要来自壳体、针脚与密封三部分，任何一处降配都会在长期使用中暴露。
外壳与螺纹
外壳常见金属与塑料。金属外壳强度高、耐冲击、屏蔽好，适合振动与强干扰场合；塑料外壳轻、绝缘性好、成本低。M8×1螺纹的加工精度影响插合手感与密封压紧，螺纹损伤会导致插头拧不到位，进而渗水。频繁插拔的工位应确认螺纹材质与镀层的耐磨性。金属外壳在含盐雾环境中需确认镀层与钝化工艺；塑料外壳则应关注耐油与耐紫外性能，户外使用容易老化变脆。
针脚与镀层
针脚材料与镀层决定接触电阻与插拔寿命。常见镀金与镀银：镀金抗氧化，适合弱信号与长期低电流；镀银导电性好，适合较大电流但需注意硫化环境。小型传感器多为弱信号，镀金更常见。采购时可索取镀层厚度说明，含盐雾或潮湿环境中镀层过薄会加速腐蚀。若设备长期处于高温环境，还应确认针脚材料的热膨胀与镀层结合力，避免温度循环后接触电阻上升。
密封结构
面板插座的密封依靠安装面O型圈与插合面端面密封。O型圈槽的设计、材质与压紧方式都会影响防护效果，安装面不平整或螺钉扭矩不均都会让密封失效。选型时应确认密封件可更换，便于后期维护；设备若需频繁冲洗，还应确认密封材料对清洗剂的耐受能力。
电气与防护参数
插座装在设备上，参数不匹配的后果比线缆更严重，因为更换往往需要拆机。
芯数与编码
M8插座常见3芯、4芯，也有6芯与8芯。芯数按回路数量选择，并预留少量余量；编码必须与插头一致，A编码不能与B编码混接。编码错误不仅插不进，强行接触还可能损坏针脚。采购时应把编码写进型号，避免口头描述造成偏差。芯数越多，单针间距越小，焊接与压接难度随之上升；能用4芯解决的回路上不要盲目选8芯，以免增加施工风险与成本。
额定电压与电流
按回路最大电压与电流选择并留有余量。多芯插座中各针的额定值可能不同，供电针与信号针应分别核对。用于小功率执行器时，还应确认温升是否在允许范围内，不能只看单针标称值。长期满载运行的工位，建议降额使用以延长寿命。
防护等级
常见防护等级为IP67，面板安装时还需保证安装面密封。设备外部接口若长期接触切削液或冲洗水，应确认密封材料耐介质。防护等级是整机与插座共同实现的，单看插座标注并不足够；薄板安装时还应确认螺母锁紧后不会变形导致密封圈受力不均。长期浸泡或高压冲洗的场合，除IP67外还应确认密封圈材质与壳体排水结构，必要时加装防护罩减少直接冲击。
选型要点
M8插座选型的关键，是把安装空间、引脚定义与插头三端对齐。
按安装空间确定形式
先确认设备内部可用深度与面板开孔尺寸，再决定直式或弯式、板端或面板。深度不足时，弯式或低矮型更合适；需要从面板外部接线时，选面板插座。开孔尺寸与螺纹规格必须与图纸一致，避免到货后无法安装；曲面或厚板面板应确认螺母与密封圈的贴合方式。
按引脚定义核对接线
插座引脚编号与定义必须与设备电路一致。接线前应核对图纸，不要凭插头端的定义反推插座端。若插座与插头来自不同厂家，建议同时索取两端接线图逐针比对，尤其是带屏蔽的版本，屏蔽层应可靠连接到壳体或指定引脚。多芯插座建议在壳体上做通道标识，方便维护时快速辨认，减少错插概率。
与插头、线缆成套匹配
插座与插头应同编码、同芯数、同规格成套采购。线缆侧可参考M8连接器，需要更大载流或更多芯数时可查看M12插座，M8插座全系列见M8插座栏目。
安装与维护
插座一旦装到设备上，返工成本很高，安装阶段的细节比后期维修更重要。
开孔与拧紧扭矩
面板开孔应平整、无毛刺，尺寸与密封圈匹配。安装时先放好O型圈，再对角均匀拧紧螺母，避免单侧压紧导致密封圈变形。扭矩应按说明执行，过大会压裂塑料壳体或密封圈，过小则渗水。批量装配建议使用定扭矩工具，减少人为差异。面板较薄时可在背面加装加强板，避免拧紧时面板凹陷；开孔后应去毛刺并清洁切屑，防止金属屑落入针脚造成短路。
焊接与压接工艺
板端插座焊接时控制温度与时间，避免过热损伤塑料本体；压接应使用专用工具并做拉力抽检。M8针脚间距较小，焊接时注意连锡与虚焊；工艺不当造成的接触不良，往往在振动后才显现。批量生产建议先做首件剖检，确认焊点或压接质量后再投产。焊后应做外观检查与通断测试，必要时抽做剖面，确认润湿与填充充分。
检查与更换
定期检查螺纹有无损伤、密封圈有无硬化、针脚有无氧化。更换插座需拆机，应提前确认备件型号与引脚定义一致。若插座与壳体一体灌封，维修只能更换整块面板，选型时就应考虑维护方式。更换后应做通电与防护复测，确认信号与密封都恢复正常。插拔频繁的工位应定期检查螺纹与锁紧结构，发现松动或滑牙立即更换；线缆侧应留出应力释放，避免拉力直接作用在针脚上。更多规格可查看产品中心。
常见问题解答
问：M8插座能插M12插头吗？
答：不能。两者螺纹与针脚间距不同，必须同系列配套使用。
问：板端插座能装到面板上吗？
答：不建议。板端插座按PCB焊接设计，缺少面板锁紧与密封结构。
问：3芯和4芯怎么选？
答：按回路数量选择，4芯常用于供电加信号，3芯多见于简单传感器。
问：IP67插座还会进水吗？
答：可能。防护依赖安装面密封与正确拧紧，安装不当或密封圈老化都会失效。
问：插座坏了能只换密封圈吗？
答：视损坏部位。密封圈老化可更换，针脚或壳体损伤应整只更换。
问：安装扭矩有要求吗？
答：有。应按产品说明执行，并采用对角均匀拧紧，避免密封圈受力不均。
结语：M8插座是小型设备的固定接口，选型时要同时照顾安装空间、引脚定义与密封结构。科迎法电气位于上海松江，提供M8插座、M8连接器及配套线缆，欢迎按安装形式与编码咨询。
