在工业自动化领域，传感器和执行器与控制系统之间的可靠连接是保障设备稳定运行的基础。M8连接器作为体积最小的标准圆形连接器之一，以其紧凑的外形、可靠的防水性能和丰富的芯数配置，成为接近开关、光电传感器、压力传感器等小型设备的首选连接方案。与M12连接器相比，M8连接器体积更小，更适合空间受限的安装场合。上海科迎法电气作为上海本土专业的工业连接器制造商，将系统介绍M8连接器的分类、技术参数和选型方法。
上海M8连接器选型指南_小型传感器连接方案
一、M8连接器概述
M8连接器是指螺纹直径为8mm的圆形连接器，按照IEC 61076-2-104标准设计制造。相比M12连接器（螺纹直径12mm），M8连接器体积更小，安装空间要求更低，特别适合小型传感器和紧凑型设备的信号连接。M8连接器通常具有IP67及以上的防护等级，能够在潮湿、粉尘等恶劣工业环境中稳定工作。

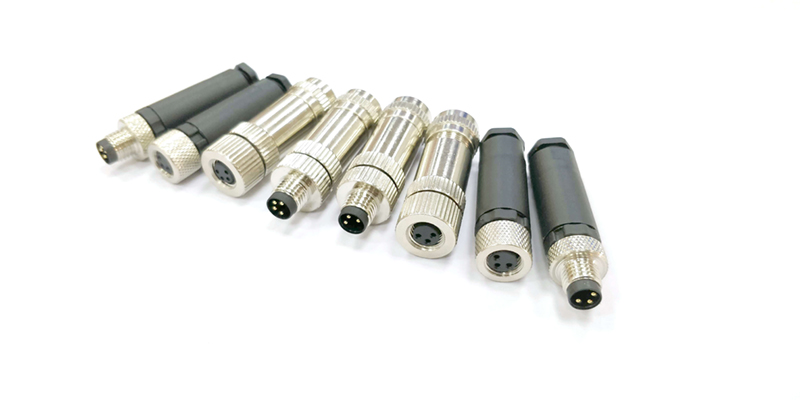

上海科迎法电气生产的M8连接器系列产品涵盖M8防水连接器、M8全金属连接器、M8插座、M8预制电缆连接器、M8自接头、M8 I/O总线分线盒等多个品类，芯数从3芯到6芯不等，能够满足不同信号传输需求，产品广泛服务于长三角地区工业自动化客户。
二、M8连接器的主要分类
1. 按连接方式分类：
M8预制电缆连接器：出厂时已将连接器与电缆压接成型，即插即用，可靠性高，防水性能有保障。适用于大批量、标准化应用场景。上海科迎法电气提供多种长度和电缆规格可选，上海地区可当天发货。
M8自接头（现场自接）：用户可在现场自行安装接线，适用于维修更换和电缆长度不确定的场景。全金属款自接头具有更好的屏蔽性能和机械强度。
M8全金属连接器：外壳采用全金属材质，具有更好的电磁屏蔽性能和机械强度，适用于电磁环境复杂、对可靠性要求高的场合。
2. 按安装方式分类：
M8插座（面板安装型）：安装在设备面板上，作为设备端接口。常见的有PCB板安装型、法兰安装型等结构形式。科迎法电气的M8插座系列提供孔型/针型、多种接线方式可选。
M8电缆连接器（线端型）：连接在电缆末端，与插座配对使用，是最常见的M8连接器形态。
3. 按编码类型分类：
M8连接器主要有A编码等类型，A编码为最通用的编码，用于传感器、执行器信号和电源连接，芯数有3、4、5、6芯等。
4. 按结构形式分类：
M8直头连接器：最常见的结构形式，适用于直线布线。
M8弯头连接器：电缆呈90°弯出，适用于空间受限的安装场合，如紧凑型传感器安装。
M8双头电缆连接器：两端均为M8连接器的预制电缆，用于设备之间的直接连接。
M8 I/O总线分线盒：一端连接控制器，多端连接多个传感器或执行器，简化布线，提高系统可靠性。
三、M8连接器技术参数
1. 芯数与载流量：M8连接器芯数有3芯、4芯、5芯、6芯等。3针连接器额定电流可达4A，4-6针连接器额定电流为1.5A。根据传输信号或电源的需要选择合适芯数。
2. 防护等级：M8防水连接器通常具有IP67防护等级（防尘防水，可短时间浸水）。根据应用环境选择合适防护等级。上海科迎法电气的M8连接器均通过IP67防护等级认证。
3. 接触电阻：优质M8连接器接触电阻通常≤8mΩ，确保信号传输可靠。科迎法电气的M8连接器采用优质铜合金端子和镀金/镀银工艺，接触电阻低，信号传输可靠。
4. 屏蔽性能：对于信号传输应用，选择带屏蔽的连接器以减少电磁干扰。全金属外壳+屏蔽环结构的M8全金属连接器屏蔽效果更佳。
5. 机械寿命：工业级M8连接器插拔次数通常可达500次以上，高品质产品可达1000次以上。
6. 工作温度范围：工业级产品通常为-40℃~+85℃或更宽。
四、M8与M12连接器对比
| 参数 | M8 连接器 | M12 连接器 |
|---|---|---|
| 螺纹直径 | 8mm | 12mm |
| 体积 | 更小 | 较大 |
| 芯数 | 3-6 芯 | 2-17 芯 |
| 额定电流 | 3 针 4A，4-6 针 1.5A | 最高 4A |
| 应用场景 | 小型传感器、空间受限 | 传感器、执行器、以太网 |
| 防护等级 | IP67 | IP67 |
当安装空间充足且需要更多芯数时，M12是更好的选择；当空间受限或连接小型传感器时，M8更具优势。上海科迎法电气同时提供M8和M12全系列产品，满足不同应用需求。
五、典型应用场景
工业自动化传感器：接近开关、光电传感器、压力传感器、温度传感器等小型传感器的信号连接，是M8连接器最主要的应用领域。
M8 I/O总线分线盒：配合M8连接器使用，将多个传感器信号汇集后连接到控制器，大大简化布线。
气动和液压系统：电磁阀、压力开关等气动液压元件的信号连接。
食品饮料行业：需要频繁冲洗的生产环境，要求高防护等级和耐腐蚀材质。
包装机械：空间紧凑的包装设备中，M8连接器的小体积优势明显。
六、常见问题解答
Q1：M8连接器和M12连接器有什么区别？
A：主要区别在于尺寸和芯数。M8螺纹直径8mm，体积更小，芯数3-6芯，适合小型传感器和空间受限场合；M12螺纹直径12mm，芯数2-17芯，应用范围更广，包括工业以太网等。选用时应根据安装空间、芯数需求和电流要求来选择。
Q2：M8连接器3针和4针的额定电流一样吗？
A：不一样。3针M8连接器额定电流可达4A，4-6针连接器额定电流为1.5A。这是因为针数增多后，端子截面积减小，载流能力相应降低。选购时需要根据实际电流需求选择合适针数。
Q3：M8连接器的IP67防护等级在淋雨环境下可靠吗？
A：IP67表示完全防尘、可短时间浸入1米深水中。对于一般的淋雨、喷溅环境，IP67完全可以可靠工作。但需要确保连接器正确插合并锁紧，密封件完好无损。上海科迎法电气的M8连接器均通过IP67认证。
Q4：上海地区M8连接器有现货吗？
A：上海科迎法电气常备M8连接器常用规格现货，包括M8防水连接器、M8插座、M8预制电缆连接器、M8 I/O总线分线盒等。上海地区当天发货次日到达，长三角1-2天到达。特殊规格支持定制。
Q5：M8连接器能和其他品牌互换使用吗？
A：只要符合IEC 61076-2-104标准、编码类型相同、芯数一致，不同品牌的M8连接器通常可以互换使用。但为确保最佳性能和防水效果，建议使用同一品牌的配对产品。科迎法电气的M8连接器严格按照国际标准生产，兼容性好。
Q6：M8 I/O总线分线盒有什么优势？
A：M8 I/O总线分线盒可以将多个传感器信号汇集后通过一根电缆连接到控制器，大大简化布线，减少故障点，提高系统可靠性。同时维护更方便，更换传感器时只需拔插M8连接器，不影响其他回路。
结语
M8连接器虽然体积小巧，但在工业自动化系统中扮演着不可替代的角色，特别是在小型传感器连接和空间受限场合。选择合适的M8连接器，能够保证系统的稳定运行并降低维护成本。上海科迎法电气致力于为客户提供高品质的M8连接器产品和专业的技术服务，上海及长三角地区可预约上门样品测试。欢迎联系我们的专业团队。
