上海科迎法电气科技有限公司提供M12插座的来图来样定制服务，可根据客户提供的图纸或样品进行非标定制。凭借多年的M12连接器研发生产经验，公司可快速响应客户的个性化需求，从产品设计、模具开发到批量生产，提供一站式定制服务。产品广泛应用于工业自动化设备面板、控制柜、仪器仪表等场景。

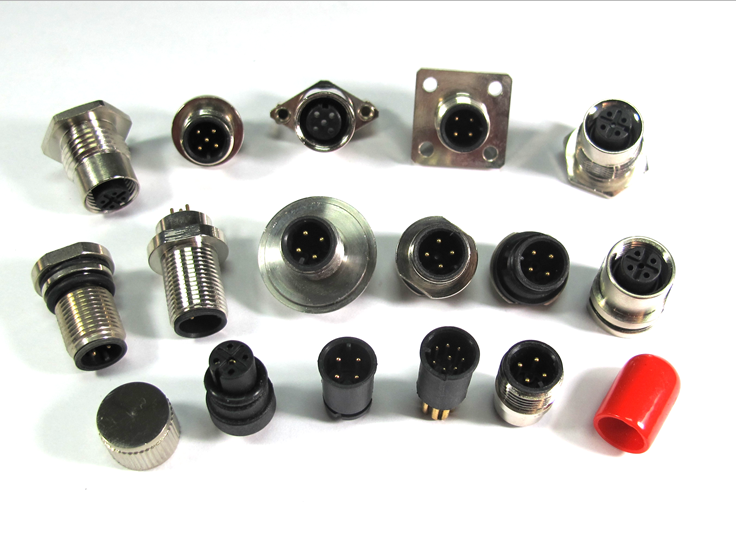

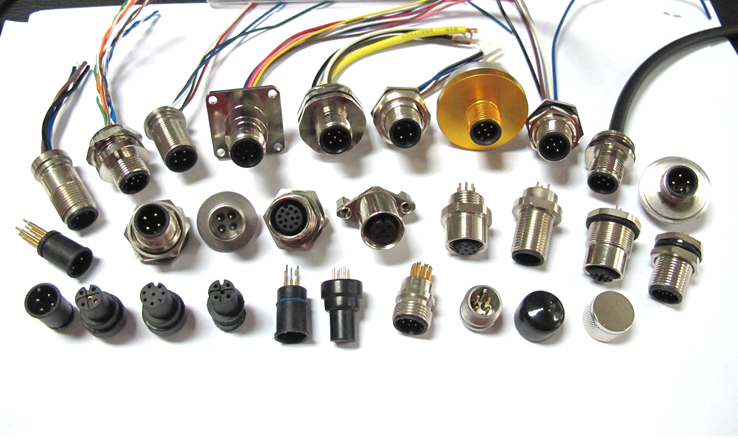

M12插座来图来样品定制服务详细介绍
定制范围：外观结构 | 芯数配置 | 法兰类型 | 接线方式 | 材质选择 | 防护等级
定制服务范围
外观结构定制
可根据客户图纸或样品定制特殊外形结构，包括但不限于：特殊法兰形状及尺寸、异形安装面板、特殊外壳造型、定制颜色等。
芯数配置定制
提供2芯至17芯多种芯数配置，可根据实际需求定制特殊芯数排布。
法兰类型定制
-
扁法兰：外形紧凑，占用面板空间小
-
六方法兰：螺纹锁紧，安装牢固
-
四方法兰：边长可按需定制
-
圆法兰/大圆法兰：直径可定制
-
菱形法兰：带两个圆孔固定
-
其他异形法兰：可根据图纸定制
接线方式定制
-
焊线式（焊杯脚）：用户自行焊接导线
-
焊板式（圆柱脚）：直接焊接在PCB板上
-
带线式（预置电缆）：长度可定制
-
其他特殊接线方式
材质定制
-
壳体材质：铜合金/不锈钢/工程塑料等
-
接触件材质：铜合金镀金/镀银等
-
密封圈材质：橡胶/氟橡胶/硅胶等
防护等级定制
-
标准IP67防护
-
可定制更高防护等级（IP68等）
编码类型定制
-
标准A编码
-
可定制B编码、D编码、X型、S型等特殊编码
定制流程
| 步骤 | 内容 | 说明 |
|---|---|---|
| 需求沟通 | 客户提供图纸或样品，明确定制要求 | 可提供技术方案建议 |
| 方案设计 | 技术团队评估可行性，出具设计方案 | 3D图纸确认 |
| 样品制作 | 根据确认方案制作样品 | 7-15天快速出样 |
| 样品确认 | 客户测试验证 | 可多次修改 |
| 批量生产 | 确认样品后组织批量生产 | 一般数量交货时间为现货或3天 |
| 交付售后 | 按时交付，提供技术支持 | 长期质量保障 |
核心参数
基本参数
| 项目 | 规格 |
|---|---|
| 接口类型 | M12×1，针型（公头）/ 孔型（母头） |
| 芯数 | 2-17芯（可定制） |
| 安装方式 | 法兰安装（多种法兰类型可选/可定制） |
| 接线方式 | 焊线式/焊板式/带线式（可定制） |
| 防护等级 | IP67（可定制更高防护等级） |
| 工作温度 | -25℃~+85℃（可定制宽温） |
| 接触电阻 | ≤8mΩ |
| 绝缘电阻 | ≥500MΩ |
| 机械寿命 | ≥500次 |
| 编码类型 | A型、B型、D型、X型、S型（可定制） |
电气性能
| 项目 | 3-5芯 | 6-8芯 | 12芯 | 17芯 |
|---|---|---|---|---|
| 额定电流 | 4A | 2A | 1.5A | 1A |
| 额定电压 | 250V | 60V | 30V | 24V |
| 冲击电压 | 2500V | 1500V | 800V | 800V |
定制优势
20年制造经验
始于2004年，积累了丰富的M12连接器研发和生产经验。产品经过3000余家客户实际应用验证，质量稳定可靠。
快速响应
来图来样快速评估，标准规格3天交货，定制样品7-15天出样，批量订单快速排产。
全流程自主研发
从模具设计、注塑成型、机械加工到组装测试，全流程自主控制，确保品质稳定。
资质齐全
通过CE/LVD、CE/EMC、IP67认证，公司通过ISO9001:2015质量体系认证及IATF16949:2016汽车行业质量体系认证。所有材质符合ROHS环保指令要求。
专业设计支持
技术团队提供专业设计支持，可协助客户优化产品方案，确保定制产品满足应用需求。
品质保障
产品通过CE/LVD、CE/EMC、IP67认证，公司通过ISO9001:2015质量体系认证及IATF16949:2016汽车行业质量体系认证。所有材质符合ROHS环保指令要求。产品完全可替代进口，已多次出口到欧美、东南亚、中东市场。
上海科迎法电气公司大楼实拍
定制咨询
欢迎来电咨询来图来样定制需求，我们上海科迎法电气将及时提供产品技术解决方案。
