M12带线插座

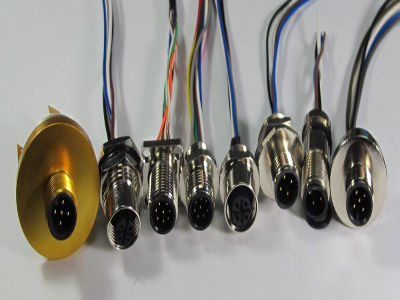

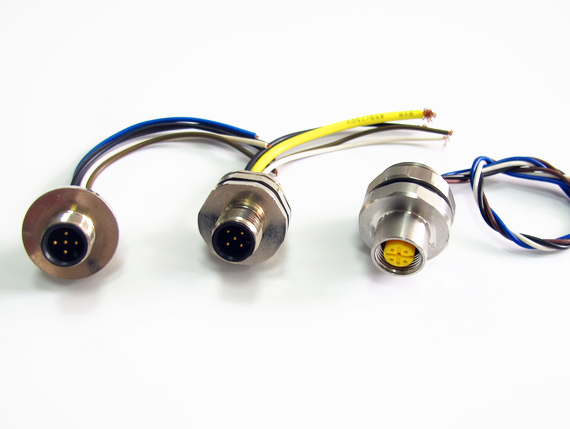

M12带线插座是上海科迎法电气科技有限公司的面板安装连接器产品，出厂即在插座尾部预置并焊好电缆，用户把插座固定在设备面板上以后，柜内只需把线芯接入端子或模块，无需再对 M12 端面做二次焊接。产品采用标准 M12×1 螺纹接口，接触件提供针型（公头）与孔型（母头），法兰覆盖四方法兰、扁法兰、六方法兰与圆法兰，芯数覆盖 2 芯至 17 芯，整机防护典型可达 IP67。

产品定位与核心优势

型号：KYF12J/K□Z-法兰类型-L□M；特点：M12螺纹接口 | 多种法兰安装 | 预置电缆 | 带线长度可定制 | 2-17芯 | IP67防护

开箱即用的面板接口

带线式（L 型）把最容易出问题的环节——插座尾部焊接——放到工厂完成，现场只做端子接入。这样既统一了焊点质量，也把面板安装与柜内接线拆成两道互不干扰的工序，装配节拍更容易安排。

预置电缆的适用边界

带线式适合批量机型与标准机台：线长在订单阶段一次定死，装配端不再因人而异。反过来，维修替换与线长尚未定型的试制阶段，不带线（焊线式或焊板式）更灵活，两者应按项目阶段选择，而不是一律带线。

结构组成与工作原理

螺纹旋合与锁紧

插座前端的 M12×1 外螺纹与电缆侧插头内螺纹咬合，旋合过程把插头压向插座端面，接触件对位与端面密封同步完成。螺纹同时承担机械锁紧，旋合到位后由插头侧锁紧机构防松，因此安装时“旋到底”比“拧得紧”更重要。

插针与弹性孔

针型为实心插针，孔型为弹性孔结构，对插时插针进入孔内由弹性件提供接触压力，接触电阻控制在 ≤8mΩ。2 芯至 17 芯按编码排布，A 型、B 型、D 型、X 型、S 型针位不同，不同编码不能互插，可在同规格接口间防止误接。

尾部出线与密封

带线产品的密封有两处：法兰与面板贴合面的 O 型密封圈，以及尾部电缆与插座本体的结合部位。后者在工厂完成并做固定，现场不要随意扭转或拉扯电缆，以免破坏尾部结合面。

关键参数与规格表

下表为带线插座系列通用规格，标注“可定制”的项目需在订单中明确，具体参数以图纸与确认样品为准。

表中 IP67 为面板安装并可靠锁紧后的整机防护等级；未安装、密封圈缺失或锁紧螺母未拧紧时不能按 IP67 使用。安装螺纹可选 M12×1、PG9、M16×1.5、M20×1.5 与 NPT 系列，扁法兰与六方法兰的螺纹组合需在选型时确认。

预置电缆与线长选型

线缆长度档位

标准配置为 0.1 米短线，适合插座出线后立即接入柜内端子或转接板；机柜内需要跨越时可选 0.5 米、1 米、2 米、5 米等，也可按需定制。线长应按“柜内固定路径 + 检修余量”确定，留得过长会在柜内形成堆积与缠绕，过短则无法检修。

线规与电流匹配

预置电缆规格可选 20AWG、22AWG、24AWG、26AWG 等。线规越粗载流能力越强但外径与硬度上升，细线适合信号与低电流回路。选型时把线规与芯数档位的额定电流一起看，避免“接口额定 4A、线缆只能过更小电流”的错配。

电气性能与芯数匹配

芯数越多，单芯可分到的额定电流与电压越低。系列按 3-5 芯、6-8 芯、12 芯、17 芯四档给出额定值，带线产品还应同时核对预置电缆的线规是否支撑该档电流。

芯数决定的额定值

3-5 芯档 4A 适用于传感器供电与开关量；6-8 芯档 2A；12 芯档 1.5A；17 芯档 1A。同一插座上若既有电源又有信号，按最严的一档统一设计，而不是逐芯取不同档位。

电压余量的判断

额定电压随芯数递减为 250V、60V、30V、24V，冲击电压对应 2500V、1500V、800V、800V。现场存在感性负载或长线缆时，应把冲击电压余量一并考虑，不要按额定电压贴边使用。

材料与制造工艺

焊接与注塑工艺

预置电缆在工厂焊接到焊杯脚，焊点在出厂前完成检查；接触件与绝缘体由注塑固定，芯数排布与编码位置由模具保证。焊点与尾部结合面是带线产品可靠性的两处关键工序，也是与现场自行焊接方案最主要的差别。

出厂检测项目

出厂按接触电阻、绝缘电阻、耐压与外观逐项检验，机械寿命按 ≥500 次插拔考核。带线产品还需确认线长、线规与芯序对应关系，芯序错位在现场往往表现为设备行为异常而非明显故障。

防护与可靠性

IP67 密封路径

密封分“面板密封 + 接口密封”两级：法兰与面板之间的 O 型密封圈，插头与插座之间的螺纹旋合端面。带线产品多一处尾部密封，由工厂完成。三处中任一处被破坏，防护都会从 IP67 降级。

温度与线缆老化

工作温度 -25℃~+85℃。电缆外被与密封件在温度边界长期工作会加速老化，靠近发热源安装时应拉开距离或增加隔热，点检时重点观察外被是否变硬、开裂。

抗拉与抗弯折

带线产品的薄弱点在尾部：长期侧向拉扯会让应力集中到焊点与尾部密封。布线时应让电缆在插座出口处先有支撑或固定，再转向，避免悬空拉扯；机械寿命 ≥500 次插拔指的是接口，不含线缆拖拽。

安装与接线指导

面板开孔与旋紧

开孔按法兰尺寸确定：四方法兰边长有 18/20/22/24/26mm 可选，其他尺寸可定制。开孔去毛刺后，先把密封圈放到法兰贴合面，再从背面旋紧锁紧螺母，力矩以密封圈明显受压、法兰不松动为准，过度拧紧会压裂密封圈。

出线方向与弯曲半径

带线产品在面板背面出线，安装前应确认柜内是否有足够空间容纳线缆走向；电缆转弯处保持平缓弯曲，不要贴着急弯反复折。出线方向一旦固定，后续检修应沿原方向拆装。

屏蔽与接地处理

总线应用若使用屏蔽电缆，屏蔽层应在机柜侧单点接地，避免两端接地形成地环流；插座端不必额外做屏蔽连接，保持工厂原有的尾部结构即可。接地方式与总线协议要求不一致时，以协议规范为准。

典型应用场景

批量机台与标准柜

工业自动化设备面板接口、PLC 控制柜面板插座、仪器仪表面板接口是主力场景；带线式特别适合批量项目与标准机台，把接线工时从装配线转移到来料，装配节拍更稳定。

现场总线接口

产品支持 Profibus、DeviceNet、EtherCAT、EtherNET、EtherNET/IP、ProfiNET、Interbus、CANopen、CAN 等主流现场总线协议，A 型、B 型、D 型、X 型、S 型编码对应不同总线定义，接口侧按协议选编码，柜内侧按端子定义接线。

产品通过 CE/LVD、CE/EMC、IP67 认证，公司通过 ISO9001:2015 质量体系认证及 IATF16949:2016 汽车行业质量体系认证，所有材质符合 ROHS 环保指令要求。

常见问题与定制服务

问：装好后仍进水。先查 O 型密封圈是否压到位、开孔是否超差、锁紧螺母是否拧紧，再查插头侧螺纹是否旋足；带线产品还要确认尾部未被拉扯、外被无破损。

问：线长与实际不符。带线长度按订单确定，标准为 0.1 米；采购时应按柜内路径量取并留检修余量，临时加长只能用端子转接，不宜自行剪断重焊。

问：接入后设备行为异常。先核对芯序与端子定义是否一一对应，再看线规是否支撑该回路电流；芯序错位常表现为信号映射错乱，而不是完全不通。

问：插头插不进。核对编码（A/B/D/X/S）与针型/孔型是否匹配，不同编码的同规格产品不能互插，针型与针型、孔型与孔型同样无法对接。

问：接触电阻偏大。检查插针与插孔是否有镀层磨损或异物，尾部是否被反复拉扯导致焊点受损；可用 ≤8mΩ 的门槛做对比测试。

上海科迎法电气接受非标定制：特殊芯数、特殊编码（B/D/X/S 型）、特殊法兰尺寸、特殊材质、特殊防护等级及特殊电缆长度均可按图纸确认后生产。
