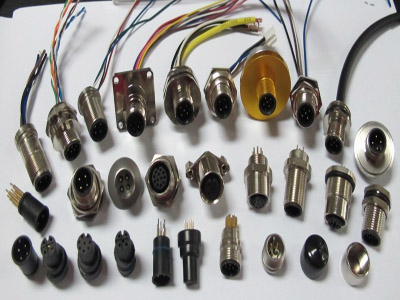

M12插座（不带线）是上海科迎法电气科技有限公司的面板安装连接器产品。产品采用标准 M12×1 螺纹接口，接触件提供针型（公头）与孔型（母头）两种形式，法兰覆盖四方法兰、扁法兰、六方法兰与圆法兰，芯数覆盖 2 芯至 17 芯，尾部提供焊线式（焊杯脚）与焊板式（圆柱脚）两种选择，出厂不带预置电缆，导线或 PCB 由使用方自行焊接。
产品定位与核心优势
型号：KYF12J/K□Z-法兰类型-Q/T；特点：M12螺纹接口 | 多种法兰安装 | 焊线/焊板可选 | 不带线 | 2-17芯 | IP67防护
法兰固定的面板接口
插座通过法兰与锁紧螺母固定在设备面板上，接口朝外、尾部朝柜内。法兰既是机械固定件，也是密封圈的承压面，因此选型的第一个动作是定法兰，而不是先定芯数——法兰一旦确定，开孔、安装方向与柜内可用空间随之确定。
焊线焊板双尾可选
同一款插座可配两种尾部：Q 型为焊杯脚，接软导线；T 型为圆柱脚，直接落在 PCB 上。尾部形式不同，装配工艺与检验方式也不同，选型时应与柜内或板上的实际连接方式一起决定。
结构组成与工作原理
螺纹对位与锁紧
插座前端 M12×1 外螺纹与插头内螺纹咬合，旋合时把插头压向插座端面，接触件对位与端面密封同时完成。螺纹旋合到位即完成机械锁紧，插头侧锁紧机构负责防松，安装时以“旋到底、不硬拧”为准。
插针与弹性孔
针型为实心插针，孔型为弹性孔结构，对插时插针进入孔内由弹性件提供接触压力，接触电阻控制在 ≤8mΩ。2 芯至 17 芯按编码排布，A 型、B 型、D 型、X 型、S 型针位不同，不同编码不能互插，可在同规格接口之间防止误接。
法兰与密封圈
密封圈放在法兰与面板的贴合面之间，锁紧螺母从背面旋紧压缩密封圈。贴合面的平整度、开孔尺寸与密封圈状态三项同时决定密封效果，任何一项不合格都会在面板背面出现渗漏。
关键参数与规格表
下表为不带线插座通用规格，标注“可定制”的项目需在订单中明确，具体参数以图纸与确认样品为准。
| 项目 | 规格 |
|---|---|
| 接口类型 | M12×1，针型（公头）/ 孔型（母头） |
| 安装方式 | 法兰安装（四方法兰/扁法兰/六方法兰/圆法兰等） |
| 芯数 | 2-17芯（可选） |
| 接线方式 | 焊线式（焊杯脚）/ 焊板式（圆柱脚） |
| 带线方式 | 不带线 |
| 防护等级 | IP67 |
| 工作温度 | -25℃~+85℃ |
| 接触电阻 | ≤8mΩ |
| 绝缘电阻 | ≥500MΩ |
| 机械寿命 | ≥500次 |
| 编码类型 | A型、B型、D型、X型、S型 |
IP67 为面板安装并可靠锁紧后的整机防护等级，未安装或密封圈缺失时不能按 IP67 使用。安装螺纹可选 M12×1、PG9、M16×1.5、M20×1.5 与 NPT 系列，扁法兰与六方法兰常用 PG9、M16×1.5、M15×0.75。
焊接方式与尾部选型
Q 型焊杯脚
焊杯脚为凹槽形焊点，导线剥头后插入焊杯焊接。优点是线材可自选、长度不受限，适合现场维修与小批量；缺点是焊点质量取决于操作者，焊接时间长会使绝缘体软化、插针位移。
T 型圆柱脚
圆柱脚直接插入 PCB 孔焊接，适用于模块化设计与批量生产。焊盘间距需与引脚排布一致，插件后先固定法兰再焊接，可减少焊接应力把插针拉偏，也便于焊后清洗与返修。
尾部处理与防护
焊接完成后建议在焊点与线束处做绝缘包覆或局部灌封，减少线芯外露与潮气侵入；柜内走线避免在插座尾部形成侧向拉力，拉力会传导到焊点，长期作用可能造成间歇性断路。
电气性能与芯数匹配
M12 接触件的截面随芯数增加而减小，因此芯数越多，单芯可分到的电流与电压越低。下表按四档给出额定值与冲击电压，选型时先确定芯数，再取对应档位的数值。
| 项目 | 3-5芯 | 6-8芯 | 12芯 | 17芯 |
|---|---|---|---|---|
| 额定电流 | 4A | 2A | 1.5A | 1A |
| 额定电压 | 250V | 60V | 30V | 24V |
| 冲击电压 | 2500V | 1500V | 800V | 800V |
芯数档位的取值
3-5 芯档 4A／250V，6-8 芯档 2A／60V，12 芯档 1.5A／30V，17 芯档 1A／24V，冲击电压对应 2500V、1500V、800V、800V。应按实际芯数所在档位取值，不能把低芯数档的数值套用到高芯数产品上。
材料与制造工艺
铜合金与镀层
接触件采用铜合金，表面镀层按需选择；壳体材质可选铜合金或不锈钢。镀层用于抑制氧化、稳定接触电阻，焊杯脚在焊接时局部受热，镀层若被破坏，接触电阻会随氧化逐步上升。
注塑成型与装配
芯数排布、编码位置与插针固定由绝缘体注塑成型保证；焊杯脚或圆柱脚与接触件为同一整体，避免二次连接引入额外接触电阻。装配后插针与孔位需轴向同心，否则对插偏斜会刮擦镀层。
出厂检测项目
出厂按接触电阻、绝缘电阻、耐压与外观逐项检验，机械寿命按 ≥500 次插拔考核。密封圈与锁紧螺母随产品交付，缺件会直接影响面板密封，收货时应与插座本体一并清点。
防护与可靠性
IP67 两级密封
面板密封靠法兰与面板之间的 O 型密封圈，接口密封靠螺纹旋合压紧端面。开孔过大、密封圈压偏、螺母未拧紧都会使防护失效；不带线产品的尾部还需靠包覆或灌封补足，否则潮气可沿线芯进入柜内。
温度与耐候
工作温度 -25℃~+85℃。低温下密封圈弹性下降，高温下材料老化加快；长期运行在温度边界时应缩短点检周期，重点看密封圈是否硬化、开裂。
振动与防松
机械寿命 ≥500 次插拔。菱形法兰带两个圆孔固定，振动环境下比单纯螺纹固定更抗松脱；频繁插拔工位应把固定螺钉与锁紧螺母列入定期复紧清单。
安装与开孔要点
板前与板后安装
扁法兰外形紧凑、板后安装，占用面板空间小；六方法兰为板前安装、螺纹锁紧，安装牢固；圆法兰板前板后均可。板前安装便于现场更换，板后安装外形更干净，两者取舍主要看面板厚度与柜内空间。
开孔尺寸与贴合面
四方法兰边长有 18/20/22/24/26mm 可选，大圆法兰直径 Φ24mm，其他尺寸可定制。开孔后去毛刺、清漆层，保证贴合面平整；密封圈应完整嵌入，不得有偏斜或折叠。
焊接与清洗
控制烙铁温度与接触时间，焊后检查焊杯内无残留助焊剂；焊板式需在固定法兰之后焊接，避免应力把插针拉偏。清洗时避免溶剂进入插孔与密封部位。
典型应用场景
控制柜与仪器仪表
工业自动化设备面板接口、PLC 控制柜面板插座、仪器仪表面板接口是主力场景。不带线形式把线缆选择留给装配端，柜内线材可与其他回路统一，减少备料种类。
传感器接收端面板
传感器接收端面板安装、现场总线设备面板接口常用 4 芯、5 芯与 8 芯配置；配合 A 型、B 型、D 型、X 型、S 型编码，可按 Profibus、DeviceNet、EtherCAT、EtherNET、EtherNET/IP、ProfiNET、Interbus、CANopen、CAN 等协议选型。
产品通过 CE/LVD、CE/EMC、IP67 认证，公司通过 ISO9001:2015 质量体系认证及 IATF16949:2016 汽车行业质量体系认证，所有材质符合 ROHS 环保指令要求。
常见问题与定制服务
问：装上后接口处冒水。先查密封圈是否压偏或缺失、开孔是否超差、锁紧螺母是否拧紧，再确认插头螺纹是否旋足；三处正常时检查贴合面漆层是否被压出缝隙。
问：焊接后某芯不通。检查焊杯内是否虚焊、导线剥头长度是否合适、助焊剂是否渗入；焊板式还要确认 PCB 焊盘是否与引脚排布一致。
问：接触电阻偏大。检查插针与插孔是否有镀层磨损、异物或氧化；焊接部位受热过度也会导致镀层劣化，可用 ≤8mΩ 的门槛做对比测试。
问：插头插不进。核对编码（A/B/D/X/S）与针型/孔型是否匹配，不同编码的同规格产品不能互插。
问：面板空间不足。改用扁法兰或更小边长的四方法兰；空间受限时优先保证开孔与密封圈位置，不要削减密封结构。
上海科迎法电气接受非标定制：特殊芯数、特殊编码（B/D/X/S 型）、特殊法兰尺寸、特殊材质及特殊防护等级均可按图纸确认后生产，样品确认后再批量交付。
