M12法兰安装插座（针型/孔型可选/带线可定制）

M12法兰安装插座是上海科迎法电气科技有限公司的面板安装连接器产品。全系列统一采用标准 M12×1 螺纹接口，接触件可选针型（公头）与孔型（母头），法兰覆盖四方法兰、扁法兰与六方法兰等结构，芯数覆盖 2 芯至 17 芯，尾部同时提供焊线式、焊板式与带线式三种接线方式，其中带线式的电缆长度可按需定制，适配不同机柜深度与安装距离。

产品定位与核心优势

型号：KYF12J/K□Z-法兰类型-接线方式；特点：M12螺纹接口 | 多种法兰安装 | 焊线/焊板/带线可选 | 带线长度可定制 | 2-17芯 | IP67防护

法兰安装的通用接口

法兰是这一系列的结构核心：它同时承担机械固定、密封圈承压与开孔定位三件事。面板外侧留出标准 M12 接口，柜内侧按机型选尾部形式，同一套面板设计可覆盖多种柜内方案，换型时改动量最小。

三种尾部一次配齐

同一款法兰插座可配三种尾部：Q 型焊杯脚接软导线，T 型圆柱脚落在 PCB 上，L 型出厂带预置电缆。三种形式覆盖了从试制、维修到批量量产的不同阶段，选型时可随项目进度切换，而不必更换面板结构。

结构组成与工作原理

螺纹旋合与锁紧

插座前端的 M12×1 外螺纹与电缆侧插头的内螺纹咬合，旋合时把插头压向插座端面，接触件对位与端面密封同步完成。螺纹本身又是机械锁紧件，旋合到位后由插头侧锁紧机构防松，安装时应旋到底而非硬拧。

针型与孔型

针型为实心插针，孔型为弹性孔结构，对插时插针进入孔内，由弹性件提供接触压力，接触电阻控制在 ≤8mΩ。2 芯至 17 芯按编码排布，A 型、B 型、D 型、X 型、S 型针位不同，不同编码不能互插，可在同规格接口之间防止误接。

密封圈与锁紧螺母

O 型密封圈放在法兰与面板的贴合面之间，锁紧螺母从面板背面旋紧并压缩密封圈。贴合面平整度、开孔尺寸与密封圈状态三项同时决定密封效果，任一项不合格都会在面板背面形成渗漏点。

关键参数与规格表

下表为法兰安装插座通用规格，标注“可定制”的项目需在订单中明确，具体参数以图纸与确认样品为准。

IP67 为面板安装并可靠锁紧后的整机防护等级，未安装或密封圈缺失时不能按 IP67 使用。安装螺纹可选 M12×1、PG9、M16×1.5、M20×1.5 与 NPT 系列，六方法兰常用 PG9、M16×1.5 等螺纹。

三种接线方式的选择

Q 型焊线式

尾部为焊杯脚，导线剥头后插入焊杯焊接。线材型号、屏蔽形式与长度全部由装配端决定，适合现场维修、小批量试制与线长尚未定型的项目；焊点质量取决于工艺控制，焊接时间过长会使绝缘体软化、插针位移。

T 型焊板式

尾部为圆柱脚，直接插入 PCB 孔焊接，适合模块化设计与批量生产。焊盘间距需与引脚排布一致；插件后先固定法兰再焊接，可减少焊接应力把插针拉偏，也便于焊后清洗与返修。

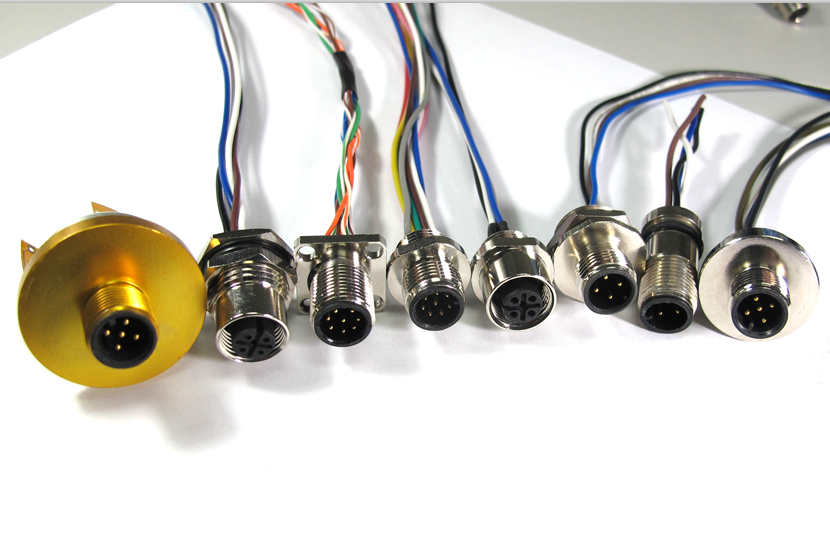

L 型带线式

出厂预置并焊好电缆，开箱即可接入柜内端子，把最容易出问题的尾部焊接环节放到工厂完成。带线式适合批量机型与标准机台，代价是线长与线规必须在订单阶段确定，临时变更需重新下单。

带线长度与线规

长度档位

常用档位为 0.1 米、0.5 米、1 米、2 米、5 米，也可按需定制。线长应按“柜内固定路径 + 检修余量”确定：留得过长会在柜内堆积缠绕，过短则无法拆装检修，靠近活动部件时还要预留弯折空间。

线规与载流

预置电缆规格可选 20AWG、22AWG、24AWG、26AWG 等。线规越粗载流能力越强，但外径与硬度上升，细线更适合信号与低电流回路。选型时应把线规与芯数档位的额定电流一起核对，避免接口与线缆能力错配。

电气性能与芯数匹配

芯数越多，单芯可分到的额定电流与电压越低，这是 M12 小体积接触件的基本约束。下表按四档给出额定值与冲击电压，选型时以实际芯数所在档位取值。

档位取值原则

3-5 芯档 4A／250V，6-8 芯档 2A／60V，12 芯档 1.5A／30V，17 芯档 1A／24V。同一插座上既有电源又有信号时，按最严的一档统一设计，而不是逐芯取不同档位。

材料与制造工艺

铜合金与镀层

接触件采用铜合金，表面镀层按需选择；壳体材质可选铜合金或不锈钢。镀层用于抑制氧化、稳定接触电阻，系列要求接触电阻 ≤8mΩ、绝缘电阻 ≥500MΩ；焊杯脚受热部位若镀层劣化，接触电阻会随氧化上升。

注塑成型与装配

芯数排布、编码位置与插针固定由绝缘体注塑成型保证；三种尾部均与接触件为同一整体，避免二次连接引入额外接触电阻。装配后插针与孔位需轴向同心，否则对插偏斜会刮擦镀层。

出厂检测项目

出厂按接触电阻、绝缘电阻、耐压与外观逐项检验，机械寿命按 ≥500 次插拔考核。带线产品还需确认线长、线规与芯序对应；密封圈与锁紧螺母随产品交付，收货时应与插座本体一并清点。

防护与可靠性

IP67 密封路径

面板密封靠法兰与面板之间的 O 型密封圈，接口密封靠螺纹旋合压紧端面。带线式另有一处尾部密封，由工厂完成。任一环节被破坏，防护都会从 IP67 降级；定制更高防护等级时需说明使用环境。

温度与耐候

工作温度 -25℃~+85℃。低温下密封圈弹性下降，高温下电缆外被与密封件老化加快；靠近发热源安装时应拉开距离或增加隔热，点检重点看外被是否变硬、开裂。

抗振动与防松

机械寿命 ≥500 次插拔。菱形法兰带两个圆孔固定，振动环境下比单纯螺纹固定更抗松脱；频繁插拔工位应把固定螺钉与锁紧螺母列入定期复紧清单，带线式还要检查尾部是否被拉扯。

安装与选型要点

法兰类型对照

四方法兰边长有 18/20/22/24/26mm 可选，适合需要特定尺寸匹配安装孔的设备；扁法兰外形紧凑、板后安装，适合面板空间有限的紧凑机型；六方法兰板前安装、螺纹锁紧，适合需要牢固固定的设备。

面板开孔与贴合

开孔按法兰尺寸确定，开孔后去毛刺、清漆层，保证贴合面平整；密封圈应完整嵌入，不得偏斜或折叠。锁紧螺母从背面旋紧，力矩以密封圈明显受压、法兰不松动为准，过度拧紧会压裂密封圈。

安装朝向与走线

板前安装便于现场更换，板后安装外形更干净；带线式在面板背面出线，安装前需确认柜内空间与走线路径。电缆转弯处保持平缓弯曲，出线方向固定后检修应沿原方向拆装。

应用场景与常见问题

产品广泛用于工业自动化设备面板接口、PLC 控制柜面板插座、仪器仪表面板接口、传感器接收端面板安装与现场总线设备面板接口。支持 Profibus、DeviceNet、EtherCAT、EtherNET、EtherNET/IP、ProfiNET、Interbus、CANopen、CAN 等主流现场总线协议，按协议选 A 型、B 型、D 型、X 型、S 型编码可避免现场错插。

产品通过 CE/LVD、CE/EMC、IP67 认证，公司通过 ISO9001:2015 质量体系认证及 IATF16949:2016 汽车行业质量体系认证，所有材质符合 ROHS 环保指令要求。

问：装好后仍进水。先查 O 型密封圈是否压偏或缺失、开孔是否超差、锁紧螺母是否拧紧，再确认插头螺纹是否旋足；带线式还要确认尾部未被拉扯、外被无破损。

问：三种尾部怎么选。线长与线材需要现场定就选 Q 型；插座直接落在控制板上选 T 型；批量机台、希望省掉现场焊接就选 L 型。

问：接触电阻偏大。检查插针与插孔是否有镀层磨损、异物或氧化，焊点是否虚焊或受热过度；可用 ≤8mΩ 的门槛做对比测试，明显偏高时应更换而非打磨。

问：插头插不进。核对编码（A/B/D/X/S）与针型/孔型是否匹配，不同编码的同规格产品不能互插，针型与针型、孔型与孔型同样无法对接。

上海科迎法电气接受非标定制：特殊芯数、特殊编码（B/D/X/S 型）、特殊法兰尺寸、特殊材质、特殊防护等级及特殊电缆长度均可按图纸确认后生产。
