做工业自动化的人对M12连接器都很熟悉，M12的M12×1螺纹接口几乎是工业传感器的标准配置。但M8连接器的知名度就没那么高了，很多工程师只知道M8比M12小，具体小在哪、什么时候该用M8、什么时候必须用M12，概念是模糊的。
M8和M12最根本的区别是螺纹尺寸：M8的螺纹是M8×1（外径8mm，螺距1mm），M12的螺纹是M12×1（外径12mm，螺距1mm）。螺纹尺寸的差异决定了壳体尺寸、内部空间、触点规格、载流能力等一系列参数的连锁差异。
M8连接器和M12连接器产品合集图示
先说尺寸。M8连接器的外径通常在11到13mm左右（含壳体），M12连接器的外径在15到17mm左右。看起来只差几毫米，但在传感器密集安装的场合，几毫米的差距就意味着能不能装得下。比如一个气缸上装3个传感器，传感器间距15mm，用M12连接器刚好排不下（壳体互相干涉），换M8就刚好能装。
再说芯数。M8连接器因为内部空间小，芯数上限通常是4芯（部分型号能做到6芯和8芯）。M12连接器的芯数范围更宽，从3芯到17芯都有。如果你需要传输8路以上的信号，M8做不了，必须用M12。
电气参数对比：载流能力是关键差异
电气参数方面，M8和M12最大的差异在额定电流和额定电压。
M8连接器：额定电流一般为2A（3-4芯），额定电压60V（3-4芯）到30V（5-6芯），接触电阻≤10mΩ。
M12连接器：额定电流4A（3-5芯），2A（6-8芯），1A（12-17芯）；额定电压250V（3-4芯），60V（5芯），24V（17芯），接触电阻≤8mΩ。
可以看出M12的载流能力和耐压能力都高于M8。如果你的传感器工作电流超过2A，或者工作电压超过60V，就不能用M8，必须用M12。
实际应用中，大部分传感器的信号电流在毫安级，工作电压24V DC，M8的2A/60V参数完全够用。这也是为什么接近开关、光电传感器等小型传感器标配M8接口的原因——参数够用，尺寸更小，成本更低。
应用场景：什么情况选M8，什么情况选M12

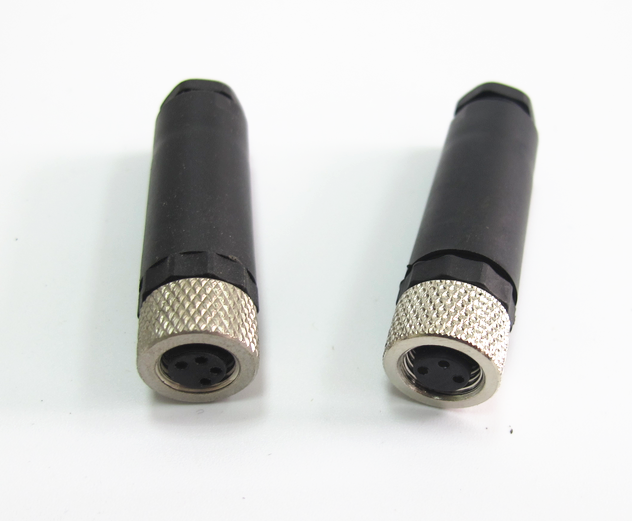

M8连接器产品实拍
选M8的场景：传感器安装空间受限（气缸、导轨、小型执行机构上的传感器）；传感器信号简单（开关量，3-4芯足够）；工作电流不超过2A；不需要传输高速通讯信号。
选M12的场景：需要传输模拟信号或多路信号（5芯以上）；工作电流较大（接近4A）；需要传输工业以太网（D编码/X编码只有M12有）；环境恶劣需要更强的防护（M12壳体更厚，抗冲击更好）；设备对接标准指定M12。
还有一种混合使用的情况：同一台设备上既有M8传感器也有M12传感器，控制器端的I/O模块同时提供M8和M12接口。这种情况下要注意分线盒的选择——M8分线盒只接M8传感器，M12分线盒只接M12传感器，不能混接。我们的M8 I/O总线分线盒和M12 I/O总线分线盒是分开的产品线，接口类型不混。
接线方式和线缆选择
M8连接器的接线方式和M12类似：预制电缆一体式（出厂注塑成型，现场直接插拔）和现场接线式（螺丝压紧式，现场剥线接线）。M8因为尺寸小，螺丝压紧式的操作空间比M12更局促，拧螺丝的时候手不好用力，建议优先选预制电缆一体式，减少现场操作难度。
线缆方面，M8连接器适配的线缆外径通常在3到5mm，比M12的4到8mm细。线缆芯线截面积M8一般是0.14到0.25mm²，M12是0.2到0.34mm²。如果走线距离较长（超过10米），线缆太细会导致信号衰减和压降增大，这时候建议升级到M12配更粗的线缆。
屏蔽型和非屏蔽型

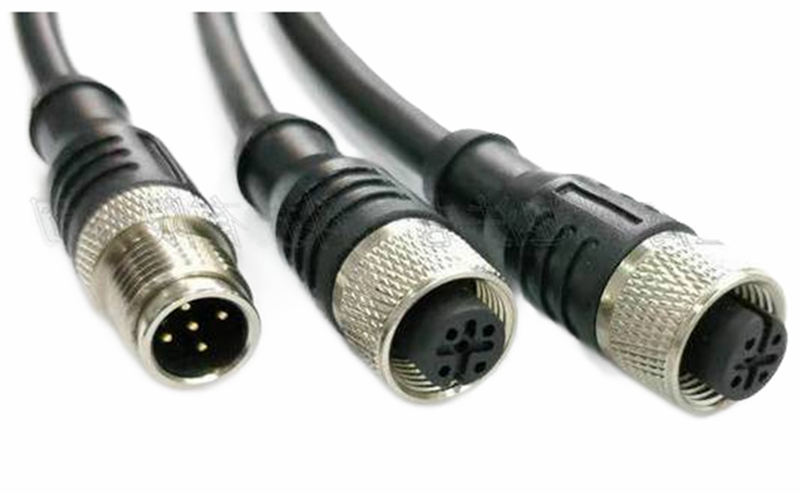

M12连接器产品实拍
M8和M12都有屏蔽型（金属壳体）和非屏蔽型（塑料壳体）两种。选型逻辑两者一致：现场有变频器、伺服驱动器等干扰源时选屏蔽型，普通开关量信号短距离传输选非屏蔽型。但M8的屏蔽型壳体比M12更小，360度屏蔽搭接的实现难度更大，屏蔽效果理论上略弱于M12。如果对屏蔽效能要求很高（比如传输编码器信号），建议直接用M12屏蔽型。
上海科迎法公司前台实拍
我们的M8连接器覆盖3芯到8芯，A编码和B编码，屏蔽和非屏蔽全系列。上海科迎法的M8连接器年出货量在百万级以上，主要供给气动元件厂商和自动化设备集成商。如果设备上同时需要M8和M12连接器，我们可以统一供货，减少采购对接成本。上海科迎法的M12连接器产品线也提供完整规格，两者可以配套使用，接口标准统一，方便现场维护。
