在设备面板上安装连接器M12插座时，经常会遇到一个选择——插座到底应该从前面装还是从后面装？这两种方式在工程上分别称为板前安装（后锁紧）和板后安装（前锁紧）。它们看似只是方向不同，但对设备的外观、安装便利性和长期可靠性都有影响。了解两者的差异，可以帮助工程师根据实际工况做出更合适的选择。

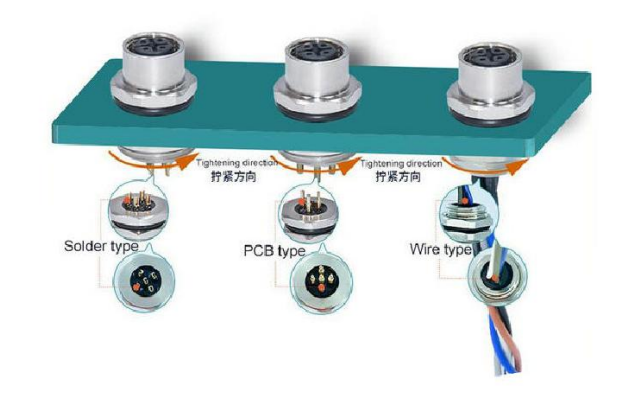

M12连接器插座板前与板后两种安装方式
板前安装，也叫后锁紧，操作顺序是先把插座从设备面板外侧的安装孔穿进去，然后在设备内部用螺母锁紧。整个过程中，安装人员站在面板前方操作即可，不需要在设备内部做太多复杂动作。
这种安装方式的优势主要体现在几个方面：
安装速度快。由于螺母在设备内部拧紧，不需要在面板外侧找正，一个人就能完成。对于面板厚度较大的设备，这种安装方式也更灵活，因为锁紧螺母可以适应不同的面板厚度。
密封可靠性较好。密封圈位于面板外侧，在螺母锁紧时被压紧在面板平面上，形成轴向密封，对面板表面的加工平整度有一定要求，但密封效果比较稳定。
需要注意的地方是：插座主体完全暴露在面板外侧，如果设备安装在人员走动频繁或容易被碰撞的位置，插座的金属外壳可能会受到冲击。此外，外部线缆的拉扯力会直接传递到插座壳体上，对安装螺纹的紧固性要求较高。
适合用在这种场景：户外LED显示屏箱体、大型机械设备外壳、需要频繁插拔线缆的面板接口。

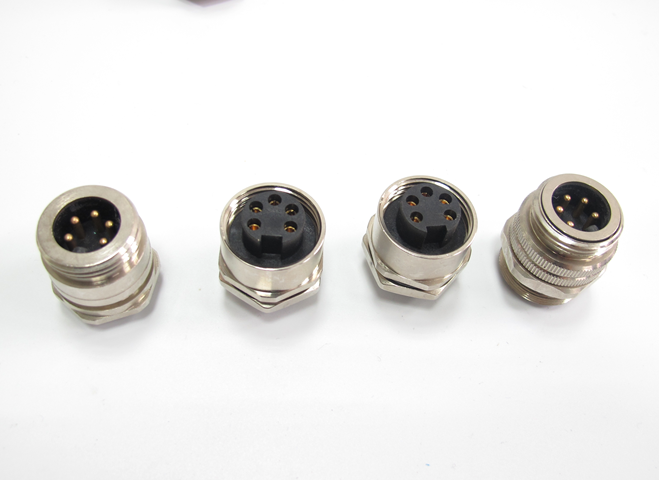

M12连接器插座板前与板后的两种安装方式
板后安装，也叫前锁紧，操作顺序正好反过来——插座从设备面板内部向外穿出，然后在面板外侧用螺母锁紧。安装时需要在设备内部把插座扶住，再绕到面板前方拧螺母。
这种安装方式的特点在于：
外观简洁。插座主体大部分藏在设备内部，面板外侧只露出螺纹口和插接面，整体看起来比较干净利落，适合对外观有要求的设计。
抗外部撞击能力强。由于插座主体在设备内部，外部只有螺纹部分露出来，不容易因为碰撞而损坏。
存在的限制：面板厚度不能太大，通常建议在3mm以内，否则螺纹长度可能不够用。安装时需要在设备内部和外部两侧配合操作，如果内部空间狭小，操作会不太顺手。
适合用在这种场景：控制柜门板、仪器仪表外壳、传感器壳体，以及设备内部空间充裕但外部要求整洁的场合。
板前安装适合面板较厚、外部空间充裕、需要快速安装的场景，安装操作简单快捷，密封可靠，但插座主体外露，抗冲击能力较弱。板后安装适合追求外观整洁、设备内部空间充裕、面板厚度较薄的场景，插座主体内藏，抗外部撞击能力强，但安装时需要在面板两侧配合操作。
| 对比项 | 板前安装（后锁） | 板后安装（前锁） |
|---|---|---|
| 操作方向 | 前面塞入，后面锁紧 | 后面穿出，前面锁紧 |
| 面板厚度要求 | 较厚（螺母可调） | 较薄（≤3mm） |
| 外部占用空间 | 大（主体外露） | 小（仅螺纹口外露） |
| 抗冲击能力 | 一般 | 较好 |
| 操作便利性 | 一人可操作 | 需两侧配合 |
大多数M12连接器插座同时支持板前和板后两种安装方式，选型时看现场条件。面板厚、空间宽裕、要求安装快就选板前安装。追求外观整洁、面板薄、怕外部碰撞就选板后安装。 科迎法提供多种安装方式的M12连接器插座产品，如需选型支持，欢迎联系上海科迎法技术团队。
