做光伏组件测试的客户找我们，最常抱怨的一个问题是："同一块组件测了三次，IV曲线每次都不一样，短路电流差了2%到3%，到底是组件的问题还是测试设备的问题？"十次里有八次，问题出在太阳光模拟器上，不是组件的问题。
IV测试是光伏组件出厂检验中最核心的测试项，测试结果的准确性直接关系到组件的功率档位和售价。一块400W的组件，如果测试误差有3%，就是12W的差别，按功率档位分选的话可能从A档掉到B档，一片组件差几块钱，一个GW级别的产能一年下来就是上百万的损失。所以IV测试的准确性对光伏厂家来说是真金白银的问题。
太阳光模拟器产品实拍
IV测试结果不稳定，从太阳光模拟器角度找原因，主要有三个源头。
太阳光模拟器发出的光照射到测试面上，各个点的辐照强度不是完全一样的，有的地方强有的地方弱。这个差异用辐照不均匀度来衡量，AAA级标准要求不均匀度不超过2%。听起来2%很小，但如果你测的是一块2米乘1米的大组件，测试面上不同位置的辐照差异加起来，对短路电流的影响可以放大到3%到5%。原因在于组件的不同区域接收到的光强不一样，产生的光生电流也不一样，最终汇总的IV曲线就会出现偏差。
我们在实验室里做过验证：同一块标准组件，在不均匀度1%的模拟器下测10次，短路电流的标准差是0.3%；在不均匀度3%的模拟器下测10次，标准差跳到1.2%。这个差距在大规模生产中就会被放大，导致分档结果不稳定。
太阳光模拟器在测试过程中的辐照强度不是恒定的，脉冲式模拟器每次闪光的光强可能有波动，稳态模拟器的光强也会随着电源波动或灯管状态变化。AAA级标准要求时间不稳定性不超过2%，但实际使用中灯管老化、电源纹波、环境温度变化都会让时间不稳定性变差。如果模拟器用了很久没校准，时间不稳定性可能从2%恶化到4%甚至5%，IV测试结果自然不稳定。

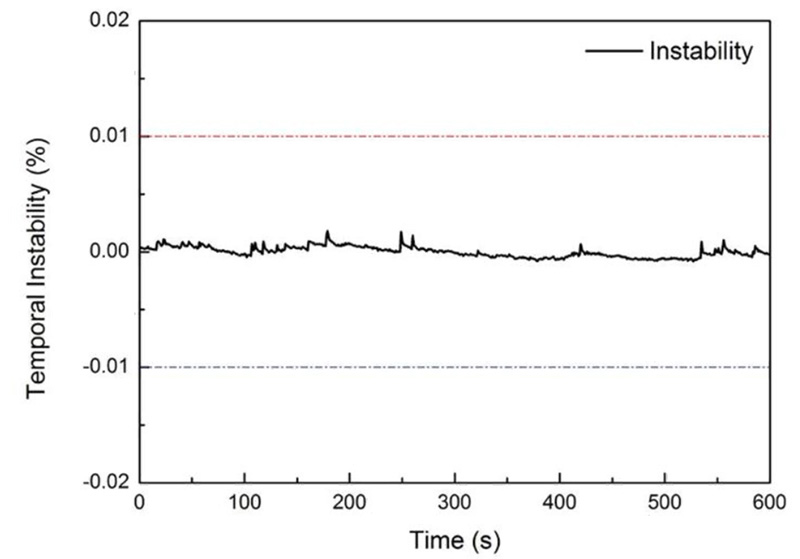

太阳光模拟器测试出来的时间不均匀性
太阳光模拟器的光谱分布要和标准太阳光谱（AM1.5G）匹配，不同材料的光伏组件对光谱的敏感度不同。晶硅组件对可见光和近红外波段敏感，薄膜组件对特定波段更敏感。如果模拟器的光谱匹配度不好，即使总辐照强度校准到1000W/m²，不同波段的光强分布不对，测出来的短路电流和填充因子也会有偏差。这个问题在测试不同类型的组件时特别明显——同一台模拟器测晶硅组件数据很稳，换薄膜组件就不稳了。
选型的时候怎么避免这些问题？第一，明确你的测试对象和测试面积。测电池片用小面积模拟器（光斑156mm×156mm），测组件用大面积模拟器（光斑2m×1m以上），不要用小面积模拟器加扫描的方式测大组件，扫描过程中光强波动会引入额外误差。第二，关注三个A级指标的具体数值，不要只看"AAA级"这个标签。同样是AAA级，不均匀度1%和2%的差距在精密测试中是明显的。第三，定期校准。模拟器用半年到一年，灯管光衰会导致辐照强度下降和光谱偏移，必须用标准电池片重新校准辐照强度，必要时用光谱仪检查光谱匹配度。

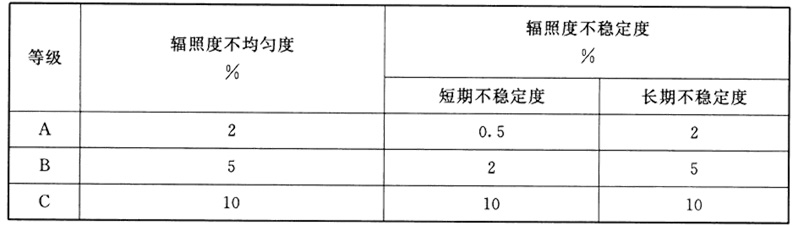

辐照不均匀度配等级划分
还有一个容易被忽略的点：测试台面的温度控制。组件温度每升高1℃，开路电压下降约0.3%，短路电流略升，整体功率下降约0.4%。如果测试时组件温度不稳定（比如刚从仓库搬出来组件温度偏低，或者上一次测试后组件被灯光加热了温度偏高），IV测试结果也会波动。标准测试条件要求组件温度25±1℃，实际操作中建议等组件温度稳定后再测试，连续测试同一块组件时要间隔足够时间让温度恢复。
上海科迎法电气公司大楼实拍
上海科迎法生产的AAA级太阳光模拟器，辐照不均匀度控制在2%以内（实测通常1%左右），时间不稳定性不超过1%，光谱匹配度A级。对于光伏组件产线测试，我们提供大面积稳态模拟器方案，支持IV测试系统集成。
