M12双头连接器是自动化产线上用量最大的线缆组件之一，一头接传感器，一头接PLC或分线盒，中间是一根预制好的线缆。看起来简单，但采购环节出问题的频率不低。我们做M12双头电缆十几年，把客户最常踩的坑总结出来，希望能帮采购和工程师少走弯路。

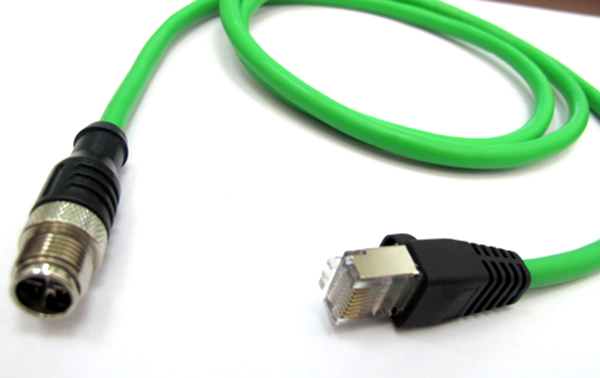

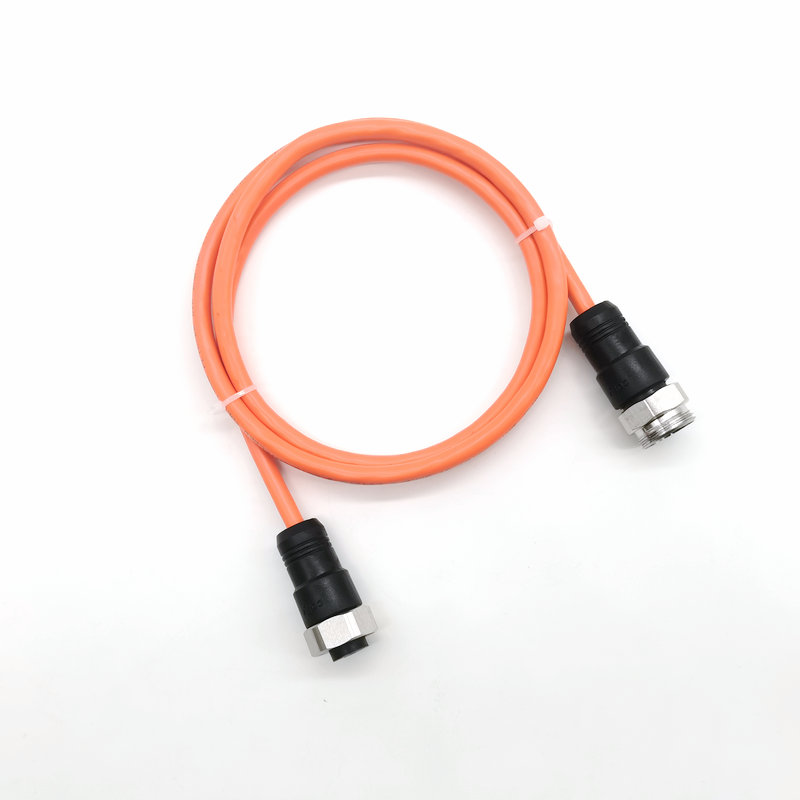

M12双头电缆连接器产品实拍
双头电缆的长度是采购时第一个要确认的参数，也是最容易出错的。常见的错误有两种：一是买短了，线缆拉不到位，只能加延长接头，多了一个故障点；二是买长了，线缆盘在控制柜里占空间，不仅不美观还影响散热。
定长的原则是"实测走线距离加10%到20%余量"。实测走线距离不是两点直线距离，而是沿走线槽、过线孔的实际路径长度。余量留10%还是20%看场景：如果走线路径已经固定（有线槽、扎线位），10%够用；如果走线路径还没定，可能要调整，留20%更保险。
有些客户为了省成本，一批设备全部定同一个长度，结果有的设备线缆余出半米盘在柜子里，有的刚好够到勉强接上。正确做法是按设备分组定长：同一型号设备可以用同一长度，不同型号设备分别定长。虽然增加了采购规格，但现场安装效率高很多，售后也省事。
我们的定制能力是0.5米到10米之间任意长度，0.5米一档。常规库存长度有0.5米、1米、2米、3米、5米，这些长度通常当天发货。特殊长度定制一般3到5个工作日交货。
双头电缆的屏蔽选择不是由线缆决定的，而是由两端的设备决定的。基本原则是：只要有一端连接的是高速通讯设备（Profinet交换机、EtherCAT模块、编码器），就必须用屏蔽线缆。两端都是普通的开关量传感器和PLC输入端子，非屏蔽够用。
有个客户案例印象很深：一批设备用了非屏蔽双头电缆连接Profinet从站，调试时通讯正常，但产线正式运行后通讯频繁掉线。排查发现是旁边的变频器启动后电磁干扰通过非屏蔽线缆耦合到Profinet信号上。换成屏蔽线缆后问题立刻消失。这个案例说明，Profinet、EtherCAT这类高速通讯必须用屏蔽线缆，没有例外。
屏蔽线缆还要注意屏蔽层的搭接方式。双头电缆两端的连接器都必须是金属壳体（屏蔽型），如果一端用金属壳体一端用塑料壳体，屏蔽路径在一端就断了，等于没屏蔽。这种错误在混合采购时容易发生：采购员以为只要线缆是屏蔽的就行，没注意两端的连接器壳体材质也要一致。
线缆外被颜色在某些行业是有标准的。欧洲设备常用的颜色编码是：黑色为标准（无特殊含义），黄色为屏蔽线缆专用，橙色为耐油线缆（PUR材质），蓝色在某些场合表示本安回路。如果你的设备出口欧洲，建议按这些颜色编码选，否则现场工程师可能不认识。
国内市场对颜色没有强制要求，但建议在项目内部统一颜色规范。比如我们有个客户在汽车焊装产线上用黄色线缆表示Profinet通讯线，黑色表示传感器信号线，现场维护时一眼就能分辨，排查故障效率高很多。
线缆材质的选择主要看使用环境：PVC是标配，经济实用，适用于常规车间；PUR耐油耐磨，适用于机床、液压站等油污环境；TPU耐高低温，适用于户外或极端温度环境。有些客户为了统一采购全部用PUR，成本会高出30%到40%，但维护成本反而低，因为PUR线缆不容易坏。
芯数和编码的匹配是最后一个要注意的点。双头电缆两端的连接器芯数和编码必须一致——A编码3芯一端配A编码3芯另一端，不能一端A编码另一端D编码。虽然这听起来是常识，但我们真的遇到过客户采购时一端订了A编码另一端订了D编码，到现场插不上去才发现。建议采购订单上明确写清楚两端的编码和芯数，不要只写"M12双头电缆"这种模糊描述。
上海科迎法公司大楼实拍
上海科迎法的M12双头电缆连接器支持A/B/D/X全编码、3到17芯全规格、0.5到10米任意定长，线缆材质PVC/PUR/TPU可选，外被颜色可定制。批量采购可以提供首件打样验证，确认无误后再批量生产。
