从1985年那个不起眼的7/8英寸三针接口起步，到如今车间里随处可见的12毫米螺纹圆形插口，M12插座用了近四十年时间，把自己变成了工业自动化设备面板上最扎实的一道“门”。它看着不起眼，但装不装得对、选不选得准，直接影响到传感器的读数能不能稳、控制柜的IP防护等级会不会穿帮。
M12插座选型安装避坑指南
从非标到IEC标准，走了四十年
1985年那会儿，7/8英寸的三针连接器还只能用在少数特定设备上，远谈不上通用。等到工业自动化铺开，大家发现需要一种尺寸适中、螺纹牢靠、防护等级够高的接口——M12的12毫米螺纹规格正好卡住了这个位置。IEC 61076-2-101标准一出，M12彻底打开了局面。最开始就是3针、4针走走开关量信号，后来A编码、B编码、D编码、X编码各自认领了传感器、Profibus、工业以太网、万兆网这些活儿，针数也从3针一路做到了17针。
板前装还是板后装，不是随便选的
M12插座最常干的活就是固定在设备面板上，把里头的信号和外头的线缆接上。怎么固定，直接影响面板的密封和强度。
板前安装就是从面板正面把插座塞进去，螺母在面板外侧锁紧。一个人就能干，快。代价是整个插座都露在外面，线缆一拽、硬物一碰，容易伤着。
板后安装是从面板内侧把插座穿出去，螺母在面板正面拧紧。插座主体基本都藏在设备内部，外面只露一个螺纹口，整洁也抗撞。不过安装的时候得有人在里、有人在外，配合着来，操作空间小的话会麻烦些。
现场选型的时候，看面板厚度、设备内部空间够不够用、外部有没有碰撞风险，来决定走板前还是板后。
法兰、针芯、定制——都得对上号

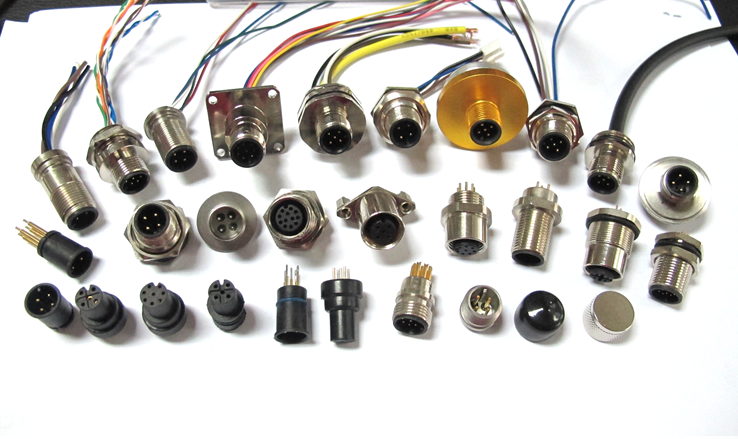

在科迎法的M12插座产品线里，能清楚看到这个行业的多样性和灵活性。上海科迎法电气科技有限公司已经实现了标准M12螺纹接口插座的全规格批量生产，产品覆盖多个法兰类型和接线方式，供货周期短，出口市场也做得比较成熟。
法兰这块，扁法兰结构紧凑，适合面板空间吃紧的设备；六方法兰靠螺纹锁紧，适合有振动的地方；四方法兰的边长有18到26毫米多个尺寸，可适配不同的安装开孔；菱形法兰带两个固定圆孔，专治各种振动松脱。

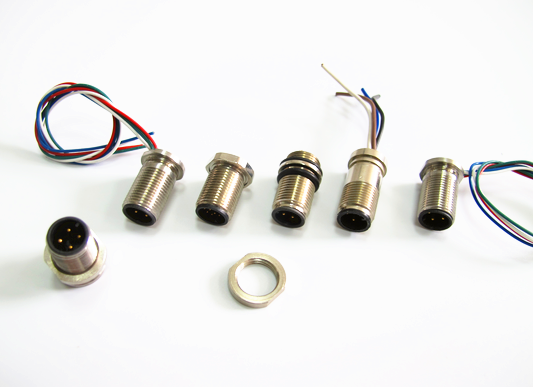

接线方式有三条路可以走。焊线式的尾部是焊杯，导线直接焊上去，适合现场维修或者小批量改线；焊板式的尾部是圆柱脚，插到PCB板上过波峰焊就行，适合批量组装；带线式出厂时已经预制好电缆，长度可以定，来了直接接上就能用，省现场工夫。
来图来样定制这块，科迎法接受特殊结构、特殊芯数、特殊法兰尺寸、特殊防护等级等要求。工程师只要给图纸或者寄一个样品过来，厂家就能评估方案、出样、改到客户满意为止，最后批量交货。这让很多非标设备不用为了一个接口去改面板开孔。
选型要点：别只盯着电气参数看
选M12插座，第一步是定芯数和编码。3芯到5芯走传感器信号和电源，5芯B编码是Profibus，4芯D编码是Profinet，8芯X编码是千兆以太网。编码不对，插都插不进去。
然后是法兰类型和安装方式。板前还是板后，取决于设备内部空间和外部环境；法兰形状是不是匹配已有的安装孔位，尺寸对不对得上。
接线方式跟着项目走。批量大的设备选带线式，减少现场接线量；现场维修或小批量选焊线式，灵活；模块化设计选焊板式，直接上PCB板，省中间环节。
防护等级这块，IP67是标配，能短时间泡水；户外或者经常用高压水枪冲洗的地方，需要定制更高等级。密封圈材质、接触件镀层厚度、插拔寿命这些细节，对长期使用的影响也不小。
新技术也在往前走
推拉式M12连接器已经出来了，不用拧螺纹，一推一拉就锁紧，安装时间省了不少，抗振性能也不差。M12插座这个品类，看似简单，但要从选型到安装每一步都做对，才能把工业连接的安全和可靠落到实处。上海科迎法电气科技有限公司也在跟着这个方向往前走，持续扩展产品覆盖的范围。
