HUD虚像性能测试系统_双目视觉虚像质量检测设备

一、产品概述

HUD（抬头显示系统）把车速、导航与驾驶辅助信息成像在挡风玻璃前方数米处的虚像面上，驾驶员视线无需离开路面。随着装车量上升，虚像距离、视场角、畸变、重影、亮度均匀性等指标是否稳定，已从配置加分项变成影响行车安全的硬指标。

我们基于双目立体视觉技术，结合自主研发的光模拟器系统，开发的HUD虚像性能自动化测试方案，严格按照《轻型汽车视野辅助系统技术要求及试验方法》国家标准要求，能够精确测量虚像距离、视场角、畸变、亮度均匀性等15项关键参数。该系统替代了传统人工目视评估和单相机测量方式，解决了主观性强、精度有限、效率低下等问题。

特别在阳光倒灌测试场景中，系统可模拟真实太阳光照条件，全面评估HUD在强光环境下的可视性和热稳定性。同一台设备既能做下线快速筛查，也能支撑研发阶段的精度分析与问题定位，把"看着累不累"的经验判断变成可追溯的数值结论。

二、系统四大模块

系统采用模块化硬件设计，由太阳光模拟器、测试台架、双目视觉系统和环境控制系统四大模块组成，各模块通过统一的时序触发与坐标基准协同工作。

太阳光模拟器模块

由灯源、准直光学、滤光与衰减机构组成，输出光谱接近真实太阳的准直光束，辐照强度700~1380W/m²连续可调。可调的意义在于测试不止给出"过或不过"，还能找到HUD开始失效的临界点。

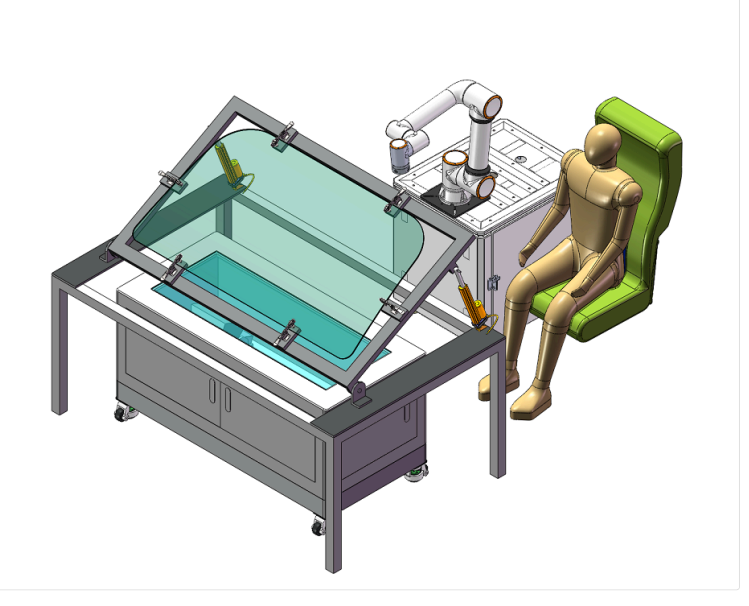

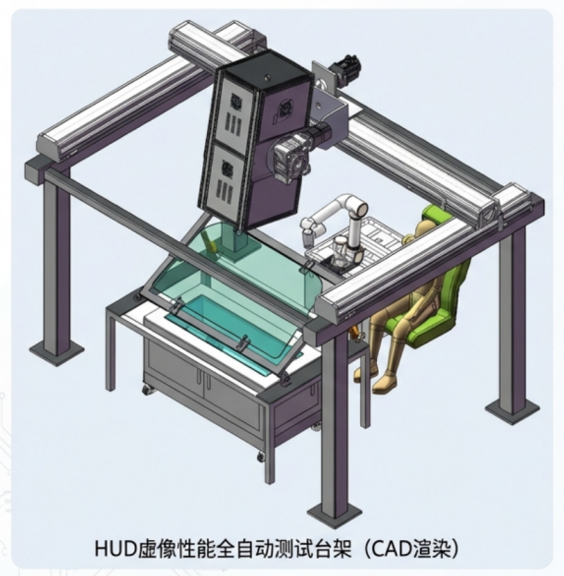

测试台架模块

台架承载样品并提供安装姿态与角度基准，配备多角度旋转反射镜模组和360度旋转轨道，可在水平0°照射及垂直0°上下转动60°照射的范围内调整入射方向，一套样品即可覆盖多种太阳高度角组合。

双目视觉系统模块

由两台高分辨率工业相机、低畸变镜头、同步触发单元与精密机械臂组成。相机基线固定为65mm，与人眼瞳距相当；同步触发保证左右相机同一时刻曝光，避免画面错位制造虚假视差。

环境控制系统模块

负责暗室背景光抑制与温湿度、气流条件的稳定。杂散光进入镜头会系统性抬高亮度与色域读数，温度波动则让长时间测试的首帧与末帧失去可比性，环境控制实际决定了数据能否跨批次使用。

三、双目视觉原理

视差重建与人眼模拟

系统用双目立体视觉模拟人眼：两个相机从不同角度拍摄同一场景，同一物点在左右图像上的位置存在像素级差异，即视差。标定后建立"视差—深度"映射，再由三角测量反算虚像的空间坐标。单目只能获得二维图像，深度需借助额外参照物，双目可直接测深。

65mm基线还带来人眼模拟能力：直接测量左右眼看到的虚像差异，评估双目视差与立体视觉舒适度，并通过多点测量分析眼盒内不同位置的虚像变化。

相机与低畸变镜头

系统配备高分辨率工业相机，分辨率≥9344×7000，全局快门，像素尺寸≤3.2μm；镜头焦距25-50mm，畸变<0.1%，F数2.8-4。全局快门同时曝光整幅画面，避免机械臂微动带来卷帘式错位，对动态畸变与旋转测量尤为关键。

机械臂与眼盒扫描

双目相机安装在精密机械臂上，重复精度±0.1mm，可在眼盒范围内精确移动，模拟不同观察位置和转头动作。眼盒内各点的虚像尺寸、亮度与色偏并不相同，只有按网格逐点采集才能得到完整分布，而不是一个看似达标的平均值。

四、太阳光模拟器与阳光倒灌

AM1.5G准直光源

系统集成KYF-TY01-1.2X0.4M-ACA-AM1.5G-03准直太阳光模拟器，提供符合AM1.5G标准光谱的太阳光模拟，辐照强度700~1380W/m²可调，满足HUD阳光倒灌测试需求。AM1.5G对应日光穿过大气层后的典型光谱，用它替代真实太阳，结果才具备跨地点、跨季节的可比性。

多角度照射与温度监测

阳光倒灌的本质是外部强光经挡风玻璃与HUD光学件反射、聚焦后进入成像光路，造成局部过亮、对比度下降，严重时灼伤PGU或屏体。台架通过多角度旋转反射镜模组和360度旋转轨道，实现水平0°照射及垂直0°上下转动60°照射，覆盖各个角度的光照需求。

系统同时采用K型表面粘贴热电偶和RS-485通讯模块，实时监测HUD关键部位温度变化，数据可存储为XLS文件并支持温度曲线动态显示。光与热两条证据链对齐到同一时间轴，才能判断画质下降源于温升，还是杂散光本身的叠加。

五、软件算法与标定

张正友标定与极线校正

软件采用张正友标定法进行相机内外参数和畸变系数计算，Bouguet算法进行极线校正和立体校正，使左右图像的对应极线严格共线，把匹配搜索从二维降到一维。亚像素精度算法完成角点和边缘检测，使标定残差保持在亚像素量级。

SGM匹配与测试图切换

半全局匹配算法（SGM）生成视差图，通过三角测量实现三维点云重建。SGM在代价聚合时兼顾局部纹理与全局平滑约束，虚像边缘与弱纹理区不易出现大片空洞；多种图像处理算法则完成MTF计算、畸变分析和颜色分析。

系统支持四象限合一复合测试图和四张独立测试图两种方案：复合图一次拍摄完成几何、MTF、亮度对比度、色域的测试，适合产线快速检测；独立图每项全屏显示，精度更高。更推荐混合策略，先用复合图筛查，再对临界样品用独立图复测。

六、15项核心测试指标

几何与位置类指标

虚像距离（VID）、下视角（LDA）、左视角（LOA）、视场角（FOV）、眼盒尺寸与旋转，回答的是虚像"投在哪里、投多大、装得正不正"。距离偏差改变眼睛的调焦负担，角度偏差让信息偏离视野中心，旋转偏差则表现为画面轻微倾斜。

成像质量类指标

重影、双目视差、静态畸变、动态畸变与调制传递函数（MTF），回答的是虚像"清不清楚、稳不稳定"。重影多来自挡风玻璃内外表面反射的二次成像，动态畸变关注振动或观察位置移动时的形变，MTF用空间频率响应量化锐度上限。

亮度与色彩类指标

亮度、对比度、亮度均匀性与色域覆盖率，回答的是虚像"亮不亮、匀不匀、颜色正不正"。强光下亮度储备不足会削弱可读性，均匀性差会出现暗角或热点，色域覆盖不足则使警示色与地图配色失真。

系统严格按照国家标准测试以下15项HUD关键性能参数：虚像距离（VID）、下视角（LDA）、左视角（LOA）、视场角（FOV）、眼盒尺寸、重影、双目视差、静态畸变、动态畸变、旋转、调制传递函数（MTF）、亮度、对比度、亮度均匀性、色域覆盖率。每项指标均有对应的计算公式和标准依据，测试结果可自动生成报告。

七、技术参数表

下表汇总核心配置，便于在方案阶段核对精度与算力需求。具体配置可随样品尺寸与产线节拍调整，但标定与验收口径保持一致。

八、测试流程与报告

装夹与自动判定

HUD样品按实车安装角度固定于台架，加载相机标定参数并采集暗室背景，设定眼盒网格与测试图方案；挡风玻璃模拟件需按实车曲率匹配，否则重影与畸变结果失真。环境稳定后按网格逐点扫描，软件自动比对标准限值并标注超差项。

报告生成与数据追溯

报告包含测试条件（辐照强度、入射角度、温度曲线）、各指标实测值与判定结论，原始图像与校正图像一并归档。数据可导出为XLS用于趋势统计，当同型号在不同批次出现指标漂移时，可回溯到具体的光照与温度工况。

九、选型与集成建议

按节拍与精度分配配置

产线场景优先看节拍：复合测试图、固定视点、自动判定，把单件时间压到最短；研发与验收优先看精度：独立测试图、全眼盒网格、原始数据留存。集成则需预留暗室空间、机械臂运动包络与光源散热通道，线缆避开运动轨迹。

十、维护校准与常见问题

日常维护与周期校准

镜头与挡风玻璃模拟件需定期清洁，灰尘与指纹会引入虚假的亮度不均与重影；光源存在寿命衰减，辐照强度需用标准探头定期核查。标定参数安装时一次性完成并保存，仍建议按周期复校，机械臂碰撞或环境温度大幅变化后应重新标定。

双目测量与单目测量有何区别

双目视觉通过两个相机从不同角度拍摄获取视差信息，可以精确重建三维空间信息，直接测量虚像距离和三维位置；单目只能获取二维图像，无法直接计算深度，虚像距离测量需依赖额外参照物或标定。双目还可模拟真实人眼的65mm间距，测量左右眼看到的虚像差异，评估双目视差和立体视觉舒适度，这是单目系统无法实现的。

阳光倒灌测试的目的是什么

阳光倒灌测试模拟HUD在强烈阳光照射下的工作状态，评估两个关键指标：一是强光环境下的虚像可视性，即HUD画面在阳光直射下是否清晰可见；二是热稳定性，即部件温度升高后是否影响显示性能。系统通过准直太阳光模拟器提供700~1380W/m²可调辐照强度，配合多角度旋转台架模拟不同入射角度，同时用K型热电偶实时监测温度变化。

标定去畸变会改变HUD真实特性吗

不会。相机标定和去畸变仅针对相机镜头本身的固有误差（桶形畸变、枕形畸变等），目的是消除相机系统引入的测量误差，建立精确的像素坐标与世界坐标对应关系。HUD虚像本身的畸变、重影、亮度不均等真实缺陷完全保留。系统同时保存原始图像和校正后图像，校正后的数据更准确反映HUD的真实性能。

系统覆盖哪些国家标准测试项目

系统严格按照《轻型汽车视野辅助系统技术要求及试验方法》国家标准设计，支持标准中规定的全部15项测试：虚像距离VID（6.2.4）、下视角LDA（6.2.5）、左视角LOA（6.2.6）、视场角FOV（6.2.7）、眼盒尺寸（6.2.8）、重影（6.2.9）、双目视差（6.2.10）、静态畸变（6.2.11.1）、动态畸变（6.2.11.2）、旋转（6.2.12）、MTF（6.2.13）、亮度（6.2.15）、对比度（6.2.16）、亮度均匀性（6.2.17）、色域覆盖率（6.2.18）。
