们在做视觉检测项目时经常碰到这种情况：客户自己买了工业相机和镜头，装上后检测效果不好，以为是相机分辨率不够，花了几万块升级到更高像素的相机，效果还是不行。到了现场一看，问题出在光源上——用的是普通LED环形光，光照角度不对，缺陷特征完全被正常纹理掩盖了。换了合适的低角度暗场光源后，用原来的相机就达到了99%的检测准确率。光源是视觉检测中投入产出比最高的环节，但也是最容易被忽视的环节。这篇文章把光源选型和调试的实战经验讲清楚。
视觉检测光源方案怎么配？
为什么光源比相机更重要
视觉检测的原理是：相机拍摄被测物图像，算法分析图像中的灰度差异来识别缺陷。如果缺陷区域和正常区域在图像中的灰度差异很小（对比度低），再高分辨率的相机也分不清。
光源的作用就是通过控制光线的方向、角度、颜色和光谱，让缺陷区域和正常区域在图像中产生最大的灰度对比。同一个划痕，用普通环形光照射时和背景几乎融为一体，用低角度暗场光照射时投出明显阴影，对比度差几倍。
我们做过统计：视觉检测项目中，光源方案对检测准确率的影响占60%以上，相机和镜头占20%，算法占20%。这意味着如果光源选对了，用中等配置的相机和基础算法就能达到很好的效果；如果光源选错了，用最高配置的相机和最先进的AI算法也补不回来。
四大光源类型及适用场景
类型一：环形光源。最通用的视觉光源，LED排列成环形围绕在相机镜头周围，光线从正面以一定角度照射被测物。环形光的优点是安装简单、照明均匀、成本低。缺点是光线方向性不强，对于表面反光严重的金属件会产生大面积高光区域，掩盖缺陷特征。
适用场景：哑光表面检测（塑料件、纸质包装）、颜色识别、二维码读取、尺寸测量。不适合高反光金属表面和微细缺陷检测。
类型二：同轴光源。光源通过分光镜将光线和相机光轴同方向照射被测物——光线从相机方向垂直照射下来。同轴光源的独特优势是能消除金属表面的镜面反射，让平整表面呈现均匀亮度，而凹陷、划痕等缺陷呈现暗影。
适用场景：金属平面缺陷检测（划痕、凹坑、异物）、玻璃表面检测、PCB焊盘检测、反射率测量。同轴光源的成本比环形光高（分光镜价格不低），但对金属表面检测是必备的。
类型三：低角度暗场光源。LED以极低角度（10-30度）从侧面照射被测物表面。正常平整表面的反射光远离相机方向（掠射），图像中呈暗色；而表面的凸起、划痕、雕刻字符会将光线散射到相机方向，图像中呈亮色。暗场光的"明暗反转"效果让微小缺陷非常突出。
适用场景：表面划痕检测、激光雕刻字符读取、硬币/奖章表面检测、冲压件毛刺检测。暗场光是我们项目中最常用的光源类型，对表面缺陷的检测灵敏度远高于其他光源。
类型四：背光源。光源放在被测物背面，相机从正面拍摄。被测物挡住背光呈暗色，背景透光呈亮色。背光源产生的是被测物的剪影图像，边缘轮廓清晰，内部细节不可见。
适用场景：外形尺寸测量（轮廓精度高）、透明材料内部缺陷检测（气泡、杂质）、小零件计数、齿轮齿形检测。背光源不能用于表面缺陷检测——它只看轮廓不看表面。

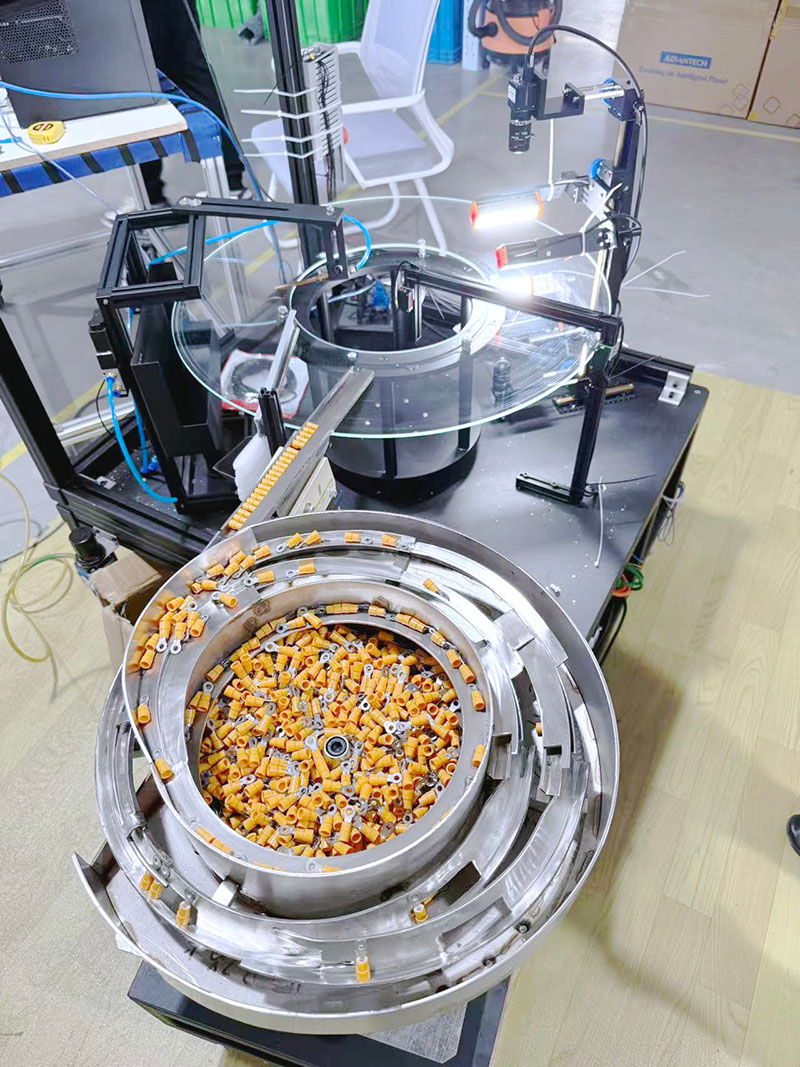

AI视觉检测设备运行实拍
光源颜色选择：不只是白光
白光是最常用的光源颜色，但在某些场景下，彩色光源的效果远优于白光。
红色光：波长长（620-700nm），适合高反光金属表面。红色光的散射少，穿透力强，金属表面的漫反射区域和镜面反射区域对比度比白光更高。红色光还适合高速拍摄——短曝光时间下红光LED的亮度衰减较小。
蓝色光：波长短（450-480nm），适合检测微细缺陷。短波长光的分辨率高（衍射极限与波长成正比），能分辨更细的表面纹理变化。蓝色光对红色/橙色背景的对比度增强效果明显——比如在红色塑料件上检测黑色印记，蓝光下红色背景变暗，黑色印记更突出。
绿色光：人眼对绿光最敏感，适合需要人工辅助调试的场景。绿光在某些颜色对比场景中有特殊效果——比如绿色背景下检测红色缺陷，绿光让背景均匀照亮，红色缺陷呈暗色。
红外光（850nm/940nm）：适合透过包装材料检测内部物品。红外光对某些塑料和纸张有穿透性，可以透过外包装检测内部产品的有无和位置。红外光还适合热检测——检测电子元器件的工作温度分布。
紫外光（365nm/395nm）：用于荧光检测。某些材料在紫外光照射下会发出可见荧光，可以检测荧光标记、荧光探伤剂、钞票防伪特征。紫外光还用于检测表面油脂残留——某些油脂在紫外光下会发出荧光。
实际项目中的光源调试方法
方法一：多光源组合。复杂检测任务通常需要多种光源配合。比如检测金属冲压件：先用同轴光拍一张检测表面划痕和凹坑，再切换低角度暗场光拍一张检测边缘毛刺，两张图像分别处理，结果合并。我们的AI深度学习智能视觉检测系统支持多光源时序控制——在一个拍摄周期内依次点亮不同光源，同步触发相机拍摄多张图像，整个过程在100ms内完成，不会影响产线节拍。
方法二：角度微调。暗场光源的照射角度对检测效果影响极大——角度太大（接近45度）时缺陷阴影不明显，角度太小（接近0度）时正常表面的散射也增加，信噪比下降。调试时准备一个已知缺陷样品，从10度开始每次增加5度试拍，找到缺陷对比度最大的角度。我们通常在15-25度之间找到最佳角度。
方法三：亮度优化。光源不是越亮越好——过亮会导致高光区域过曝，细节丢失。调试时先设一个中等亮度，观察图像直方图：如果高光区域像素集中在255（过曝），降低亮度；如果整体像素集中在低灰度区（欠曝），提高亮度。目标是让图像的灰度分布尽量均匀地覆盖0-255范围。
方法四：环境光屏蔽。产线上的环境光（车间照明、窗户阳光）会干扰光源效果，导致检测结果不稳定。解决方案是在检测工位加遮光罩，或者用频闪光源——光源只在相机曝光的瞬间点亮，其他时间关闭，环境光的影响被排除。
上海科迎法电气科技有限公司
上海科迎法的AI深度学习智能视觉检测系统支持多光源时序控制和自动亮度调节，客户可以在软件中为每种缺陷类型设置不同的光源方案。我们的太阳光模拟器产品线在光源技术方面有深厚积累，太阳光模拟器的光谱调控经验可以复用到视觉检测光源的方案设计中。上海科迎法同时提供连接器和工业以太网连接器产品，视觉检测系统中相机到工控机的数据传输用到我们的连接器产品，确保高速图像数据的稳定传输。在视觉检测光源方案设计方面如果需要技术支持，上海科迎法的工程师可以到客户现场做光源打样验证，用实际产品测试不同光源方案的效果。
