一、产品概述与核心定位

上海科迎法电气的CCD视觉检测设备属于自动化光学检测装备,面向高速在线全检设计。它把工业相机、光学照明、图像算法与自动分选机构集成在一台设备上,在产线节拍内完成上料、成像、判定、剔除四个动作,对每一件产品给出结论,而不是抽检意义上的统计推断。

一句话概括定位:工业相机代替人眼去看,算法代替大脑判断,气动或伺服机构代替人手分拣。这三个替代划定了价值边界——依赖肉眼观察、经验判断、手工分拣的重复性工序都可介入;需要触摸、称重、通电才能确认的项目仍需其他手段配合。

可量化指标包括:缺陷识别准确率不低于99.5%,最小可检缺陷尺寸低至0.01mm,检测速度1600-2000件/分钟,光学系统可选500万至2500万像素CCD工业相机,支持在线全检与离线抽检,工作环境5-40℃,可连续24小时稳定运行,并与MES、ERP系统对接。

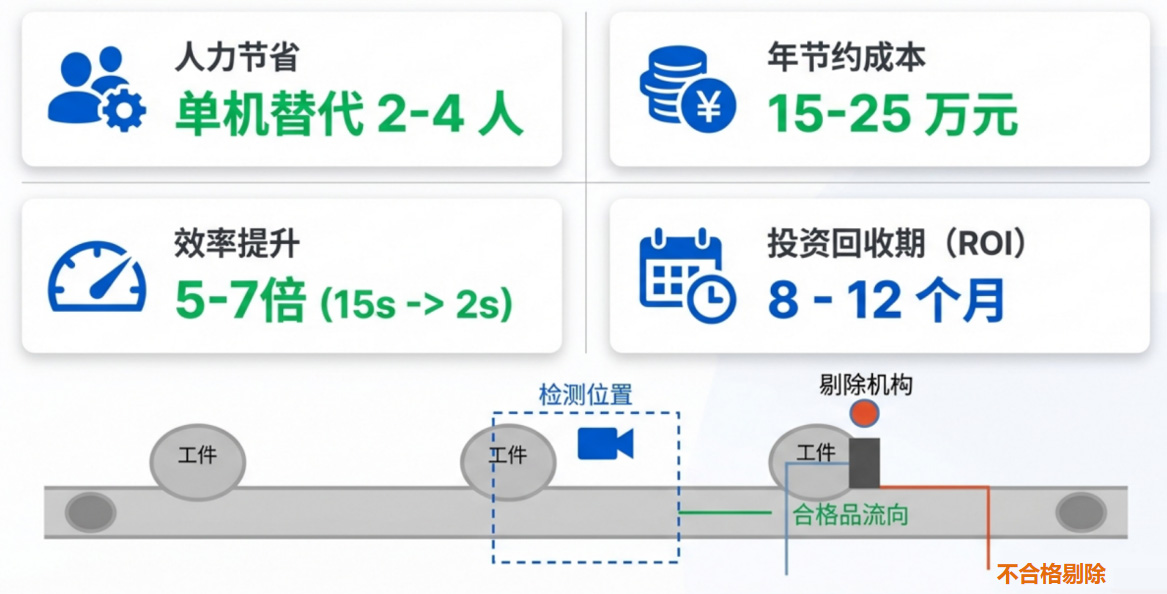

CCD视觉检测设备 | 替代人工重复性检测,对产品进行100%自动全检

0.01mm是理想光学条件下的分辨下限,实际能否稳定检出,还取决于缺陷与背景的对比度、产品表面反光特性以及缺陷在视场中占据的像素数。指标应理解为系统能力上限,具体产品的检出率与过杀率须打样实测确认。

二、系统组成与工作流程

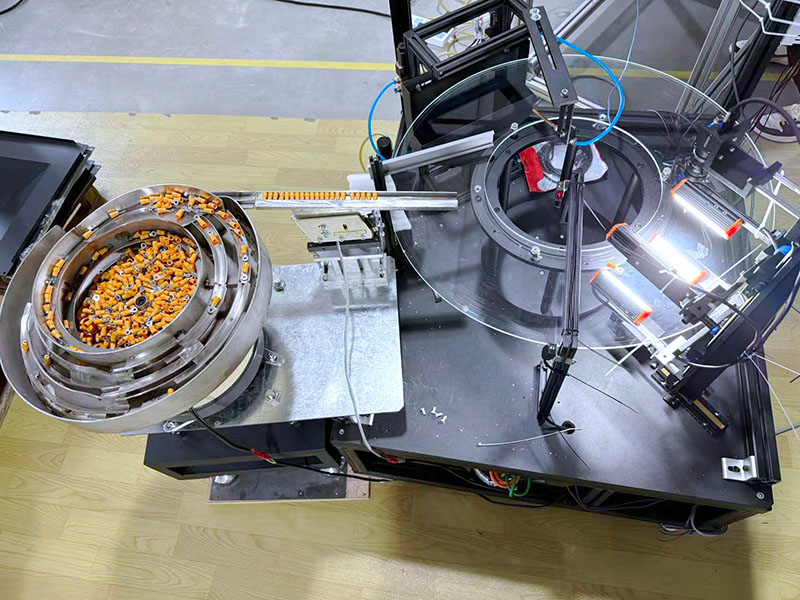

整机由自动上料、传输定位、自动测量、自动分选下料、智能化测控与计算机数据处理六部分组成。前四部分解决产品怎么来、怎么停、怎么拍、怎么走,后两部分解决图像怎么算、结果怎么存。

CCD视觉检测设备_高速在线全检系统_支持非标定制

工业相机与光学镜头

CCD工业相机是核心感光元件,低光照条件下低噪声、图像质量高,长时间连续工作不易出现热漂移。镜头的焦距与工作距离决定单像素代表的实际尺寸,这是所有精度指标的起点。

光源与照明方案

照明往往比相机更影响检出率。同轴光压平镜面反射,适合划痕与压伤;环形光斜向均匀,适合字符与纹理;背光把产品变成剪影,用于轮廓与缺口测量;偏振光抑制塑料、玻璃件的反光。整机常按工位组合使用多种照明。

采集与处理单元

高速采集卡把原始数据实时搬进内存避免丢帧,AI图像处理系统承担特征提取与判定运算。两者必须共用同一节拍预算,否则相机拍得再快,算不过来也只能降速运行。

执行机构与数据接口

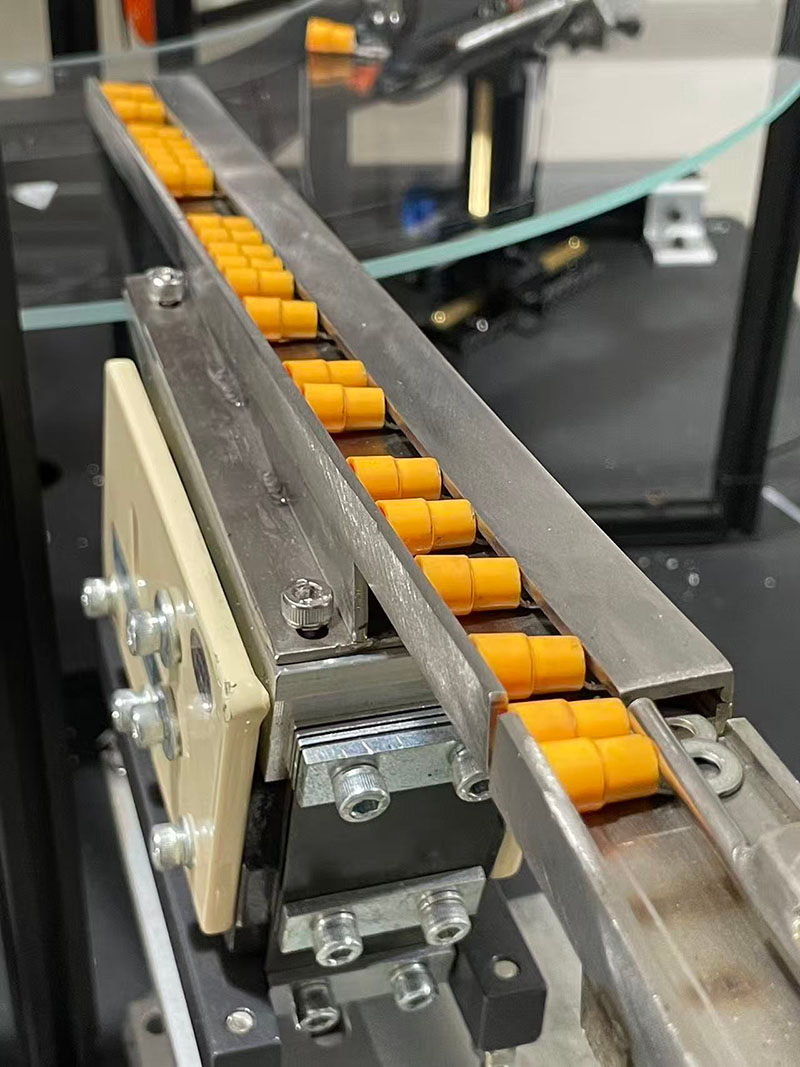

振动盘上料整理姿态并单列输出,输送带定位保证成像位置一致,自动分选下料把判定转化为物理动作;数据管理系统负责记录上传,支持与MES、ERP对接,让结果成为可查询的质量数据。

工作流程分五步:图像采集,相机高速拍照捕捉表面特征;信号转换,CCD把光学图像转为电荷并经模数转换;图像处理,依据像素分布、亮度、颜色提取特征;智能判定,与预设标准比对;自动分选,气动或伺服机构分流。闭环在毫秒级完成,产品不停留、不回流。

三、高速在线成像的三个关键

1600-2000件/分钟意味着每件产品的成像与判定窗口只有几十毫秒。在这个尺度上,成像不是拍一张清晰照片,而是曝光、照明与机械运动必须精确对齐的工程问题。

曝光时间与运动模糊

曝光期间产品若在移动,图像就会拖影,模糊量大致等于产品速度乘以曝光时间。控制手段有三条:缩短曝光、让产品在曝光瞬间静止、或用频闪把有效曝光压到极短。对0.01mm级缺陷,允许的模糊量往往只有几个像素。

频闪同步与亮度一致性

频闪光源只在相机曝光的同一时刻点亮,其余时间熄灭,既把有效曝光压到微秒级,又降低光源发热与能耗。前提是触发严格同步,误差通常要求在微秒量级。

同步一旦失准,表现就是图像忽明忽暗,同一缺陷在不同帧上灰度不同,固定阈值时判时漏。现场常见的"一批全过、一批全废",多半不是算法问题,而是频闪与触发没对齐,或光源老化后亮度衰减未被补偿。

景深、视场与分辨率

视场越大,单像素代表的实际尺寸越大,最小可检缺陷随之变大;要兼顾只能提高像素数,或把产品分成多个工位分区成像。景深则限制产品沿光轴方向的波动,产品高低不一、料件姿态不齐都会局部失焦。

应对办法是缩小光圈换景深、拉大工作距离或改用远心镜头,代价是进光量或视场。分度盘360度旋转无缝连接、一体式检测,正是为了让多角度成像都落在同一景深带内。

四、缺陷判定与算法逻辑

判定的本质是把图像特征映射成合格与不合格的二值结论。难点不在算法本身,而在于把"什么样的图像算缺陷"定义成人可复现、机器可重复的标准。

特征提取与尺寸计算

系统利用CCD测量技术快速获取产品多面特征尺寸、实时测量数据以及不同位置点的边缘轮廓特征线,由软件算法计算相关尺寸。边缘定尺寸,灰度定黑点污渍,纹理定划痕毛刺,颜色定色差与混料。

尺寸类项目对亚像素边缘定位要求很高,边缘差一个像素,换算到实际尺寸就可能超出公差带;外观类项目更依赖对比度,缺陷与背景灰度差越大,阈值越好设,检出越稳。

规则算法与深度学习

规则算法依靠明确几何关系与灰度阈值,判定可解释、调试周期短、对样本量要求低,但遇形变、脏污、光照波动易失稳。深度学习从样本中学习缺陷形态分布,适应不规则外观缺陷,代价是需要足量且有代表性的样本。

工程上常见混合策略:尺寸与位置用规则算法保证可追溯、可复算,外观缺陷用模型兜底,低置信度样本转入人工复判队列而不硬判,既保住节拍,也避免把边界件判死。

漏判与误判是两条相反的曲线:阈值收紧,漏判下降而过杀上升,停机与返工成本增加;阈值放宽则缺陷流向客户端。应把检出率与过杀率拆成两个指标写入技术协议,以实测样本定阈值。

五、剔除机构与数据追溯

剔除方式与响应时间

判定只是结论,剔除才是动作。气动吹料响应快、结构简单,适合小件高速场合,但需稳定气源与恰当喷嘴角度;伺服拨料动作可控、冲击小,适合易损件与较大工件。无论哪种,从判定完成到执行到位的时间必须小于产品走到剔除工位的行程时间,否则会吹错件。

因此剔除工位位置、输送速度与延时参数要在调试阶段实测标定,更换产品或调整线速后必须重新确认。这一项看似简单,却是现场误剔除投诉的主要来源。

追溯链路与数据管理

每件产品的检测结果、缺陷类型、判定时间与图像索引都应落库,形成批次、工单、单件的追溯链路。设备支持与MES、ERP对接,把结果上传到生产管理系统,用于批次合格率统计、缺陷类型分布分析与工艺改善。

只存结论不存图,等于只留下判过的证据,没有依据什么判的证据。较合理的做法是合格品存特征值与缩略图,不合格品存全图并标注缺陷框,既控制存储增长,又保证复查与客诉分析可用。

六、技术参数

下表为该系列设备的主要规格指标,实际交付配置以技术协议为准。精度与速度是在标准测试件、稳定光照与规定节拍下测得,换产品后需重新验证。

参数项目 规格指标
检测精度 缺陷识别准确率≥99.5%,最小可检缺陷≤0.01mm
检测速度 1600-2000件/分钟
相机配置 500万至2500万像素CCD工业相机可选
检测模式 在线全检/离线抽检
工作环境 5-40℃,可连续24小时稳定运行
数据接口 支持与MES、ERP系统对接

表外还有两点需要确认:一是非接触式测量,成像过程不与产品发生机械接触,避免二次损伤;二是产品更换快捷、检测范围广,换型主要调整治具、光源程序与产品配方,不必更换整机。

七、典型应用场景

判断一个产品是否适合上视觉全检,看三点:缺陷是否可见、批量是否足够大、人工判定是否已成为瓶颈。以下三类是目前落地最集中的方向。

电子元器件与五金件

连接器、端子、微型元件的外观缺陷与尺寸测量,检测精度可达微米级;螺丝、螺母等标准件的螺纹、头部与尺寸检测,更强调速度与稳定性。两类产品共性是小体积、大批量、缺陷细微,人眼长时间观察极易疲劳漏检。

PCB与SMT工序

PCB板的焊点、短路、元件偏移等检测,通常在贴片与回流焊工序后全检。难点是焊点反光强、背景复杂,需偏振或多角度照明配合,判定标准也要与验收规范对齐。

包装与瓶盖

黑点、色差、螺纹缺陷、缺口、毛刺、变形等均可覆盖。包装件单价低但批量极大,人工全检在经济上不成立;一旦缺陷件流入市场,召回成本远高于设备投入。

CCD视觉检测设备_高速在线全检系统_支持非标定制

八、选型建议

相比人工,设备优势在五点:客观性,不受疲劳、责任心与情绪影响;高重复性,每次判定标准一致;高速度,可检高速运动物体;低成本高效率,一台承担多人任务;数据追溯,自动记录支持质量分析与工艺改善。设备只回答看到什么,不回答为什么,工艺改善仍需人完成。

先定义需求再谈配置

选型第一步不是比像素,而是梳理检测对象、缺陷类型、最小缺陷尺寸与检测节拍四项:缺陷尺寸决定光学分辨率,节拍决定曝光与算法预算,缺陷类型决定照明方案。四项定不下来,配置清单只是估算。同时区分必须全检与可以抽检,后者用离线抽检模式成本低得多。

打样验证与验收约定

应要求用实际产品打样,样本包含合格品、各类缺陷品与边界样本,数量足以覆盖批次波动。结果确认后,把检出率、过杀率、节拍、连续运行稳定性写入技术协议,以实测数据验收。另需考察加装兼容性,包括安装空间、供电与气源、上下游接口以及输送线是否需改造。

上海科迎法电气科技有限公司

九、安装调试与日常维护

安装环境与调试顺序

设备应安装在振动小、粉尘少的产线旁,环境温度处于5-40℃区间,避免阳光直射与强电干扰。调试顺序:先固定机械与输送,保证到位姿态一致;再标定像素当量,确认尺寸换算准确;然后逐工位调光源与曝光,把缺陷对比度做到最大;最后标定剔除延时并连续跑料验证。

日常点检与光源维护

日常维护的重点不是修设备,而是守住成像条件。镜头与光源表面的粉尘会直接抬高误判率,应按班次清洁;光源亮度随使用时长衰减,需定期用标准件复核灰度基准;输送带与治具磨损会改变产品姿态,表现为同一缺陷时有时无。

建议每班用标准样品做一次通过性点检,把漂移在早期发现。更换产品时不要沿用旧配方,应重新设定光源程序、曝光与阈值并留档备回溯。

十、常见问题解答

检测精度能达到多少

缺陷识别准确率不低于99.5%,最小可检缺陷低至0.01mm。采用500万至2500万像素CCD工业相机配合AI图像处理算法,可实现微米级尺寸测量与外观缺陷全检,具体产品需打样实测确认。

检测速度有多快

可达1600-2000件/分钟,支持24小时连续稳定运行。分度盘360度旋转无缝连接、一体式检测,适合大批量生产场景的在线全检。

能检测哪些产品

覆盖电子元器件、五金紧固件、PCB与SMT、包装瓶盖等产品的外观缺陷与尺寸测量,也可按非标需求定制治具与光学方案。

能否对接MES系统

支持。设备配备数据管理系统,可与MES、ERP直接对接,实现检测数据自动上传、质量追溯与统计报表生成。上海科迎法提供定制服务,欢迎来电咨询或预约打样测试。
