锂电池外观视觉检测怎么做？从电芯分选到模组装配的全流程检测方案

锂电池行业的质量控制比大多数制造业都严格——一个外观缺陷可能导致热失控，一起安全事故可能毁掉整个品牌。2025年以来，头部电池企业开始将AI视觉检测设备引入产线，替代人工目检。但锂电池的视觉检测不是一个点，而是一条线——从电芯制造到模组装配，每个工序都有不同的检测需求和痛点。我们上海科迎法为多家电池企业部署了锂电池外观视觉检测系统，把全流程的检测方案和经验总结出来。

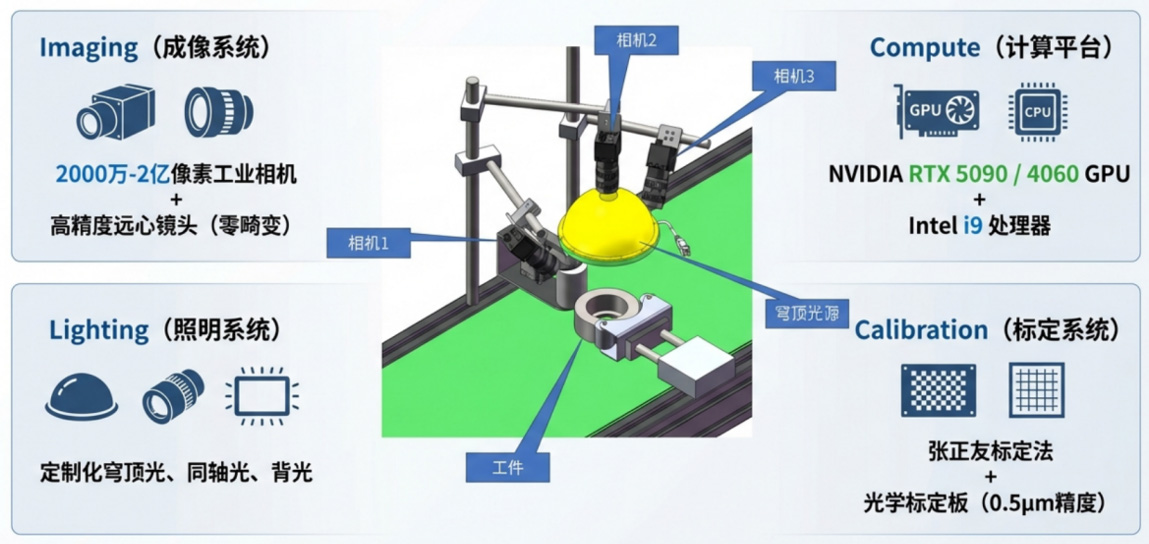

锂电池外观视觉检测全流程检测方案

电芯制造阶段的外观检测



电芯是锂电池的基本单元，外观检测贯穿电芯制造的各个环节。



极片检测



极片是电芯的核心组件，包括正极片和负极片。极片质量直接影响电池性能和安全性。



检测项目：

- 极片表面涂层缺陷：涂层漏涂、划痕、颗粒、气泡

- 极片尺寸测量：宽度、厚度、涂层长度

- 极耳焊接质量：焊点位置、焊点大小、虚焊



光源方案：极片表面为深色涂层，需要高亮度同轴光消除反光，配合低角度暗场光检测表面划痕。极片边缘检测用背光源。



技术难点：极片是连续卷料，需要线阵相机+线光源进行在线检测。产线速度通常30~60米/分钟，相机行频要求高。

卷绕/叠片后的电芯外观检测



电芯卷绕或叠片完成后，需要进行外观全检。



检测项目：

- 电芯表面平整度：鼓包、凹陷

- 电芯尺寸：长度、宽度、厚度（厚度一致性直接影响模组装配）

- 极耳位置和形态：极耳偏移、极耳弯折、极耳毛刺

- 蓝膜/铝塑膜外观：褶皱、划伤、气泡



光源方案：电芯表面为蓝色或银色膜材，用环形光+低角度暗场光组合。极耳检测用背光+同轴光。



技术难点：电芯表面反光严重，需要偏振片消除镜面反射。极耳毛刺检测需要高分辨率（单像素≤0.02mm）和特殊的光源角度。



注液后的电芯检测



注液后的电芯需要检测电解液是否渗漏。



检测项目：

- 注液孔周围电解液残留

- 电芯表面电解液渗漏

- 封口质量



光源方案：电解液在紫外光下有荧光反应，使用UV紫外光源可以让微量的电解液残留发出荧光，检测灵敏度比可见光提高10倍以上。



电芯分选阶段的检测



电芯分选是电芯制造和模组装配之间的关键工序，分选质量直接决定模组的一致性。



尺寸分选检测



检测项目：

- 厚度测量：精度要求±0.01mm，按厚度分组

- 长度和宽度测量：精度±0.05mm

- 平面度测量：电芯表面平面度≤0.3mm



技术方案：3D激光轮廓仪+2D工业相机组合。3D激光检测厚度和平面度，2D相机检测外观缺陷。



外观等级分选



检测项目：

- 表面缺陷等级判定：轻微划痕（可接受）、明显划痕（降级使用）、严重缺陷（报废）

- 极耳质量等级：极耳平整度、焊接质量

- 综合外观评级：A品/B品/C品/报废



技术方案：AI深度学习算法对缺陷进行自动分级。训练时需要标注不同等级的缺陷样本，让模型学会区分"可接受缺陷"和"不可接受缺陷"。



模组装配阶段的检测



模组装配是将多个电芯按照设计要求组装成模组的过程，检测项目更加复杂。



电芯入箱检测



检测项目：

- 电芯正负极方向：装反会导致短路

- 电芯间隔距离：影响散热

- 电芯排列平整度：影响后续焊接



技术方案：2D相机+AI识别算法。正负极方向检测是安全关键项，漏检率要求≤0.01%。

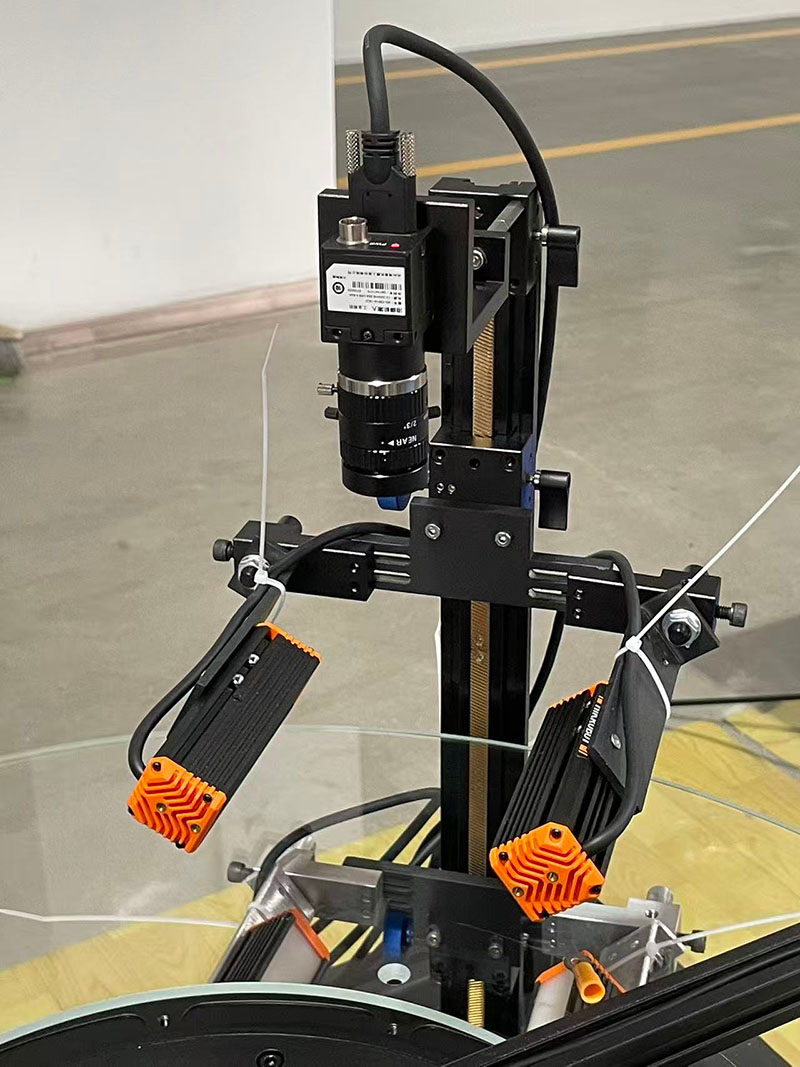

锂电池外观视觉检测相机系统


极耳焊接检测



模组装配中最关键的工序是极耳焊接——将相邻电芯的极耳通过激光焊接或超声波焊接连接。



检测项目：

- 焊点大小：通常要求焊点直径1.5~3mm

- 焊点位置：偏移量≤0.2mm

- 焊点外观：虚焊、爆焊、裂纹、孔洞

- 焊接强度：通常需要破坏性抽检，但视觉检测可以筛选明显不良



光源方案：焊点表面为金属反光面，用同轴光+低角度环形光组合。虚焊和裂纹用低角度暗场光检测效果最好。



技术难点：焊点形态多样，传统规则算法难以覆盖所有缺陷类型。AI深度学习算法可以学习不同焊点缺陷的特征，检测准确率比传统算法高15%~30%。



Busbar焊接检测



Busbar（汇流排）是连接模组内各电芯组的导电排，焊接质量直接影响电池组的电流分布。



检测项目：

- 焊缝长度和宽度

- 焊缝表面缺陷：裂纹、气孔、未熔合

- 焊缝高度一致性



技术方案：3D视觉检测焊缝高度+2D视觉检测表面缺陷。3D激光轮廓仪扫描焊缝截面，测量焊缝高度和宽度。



电池包装配阶段的检测



电池包是最终产品级别，装配质量直接影响整车安全。



BMS线束检测



检测项目：

- 线束连接器是否插到位

- 线束走向是否符合规范

- 线束是否有破损、压扁



技术方案：AI视觉识别+逻辑判断。线束检测的难点在于线束是柔性件，形状不固定，传统算法难以定位，AI算法可以通过学习大量样本实现可靠识别。



电池包外观终检



检测项目：

- 电池包外壳表面：划痕、变形、漆面缺陷

- 标签和铭牌：位置、内容、条码可读性

- 紧固件：螺栓是否到位、力矩标记是否正确



技术方案：多相机协同检测，通常需要4~8个相机覆盖电池包各个面。AI算法做缺陷识别，OCR算法做标签和铭牌读取。



检测设备选型建议



锂电池外观视觉检测设备的选型需要根据具体工序的检测需求来确定：





锂电池行业对检测设备的要求比一般工业更高——安全标准更严、缺陷容忍度更低、产线节拍更快。如果你在规划锂电池视觉检测产线，把你的电芯型号、产线节拍和检测标准告诉上海科迎法，我们帮你做方案设计和设备选型。同时我们的M12连接器和M8连接器产品也广泛应用于电池产线的传感器连接和信号传输，防爆连接器产品适合电池产线中有机溶剂环境的安全连接需求。
