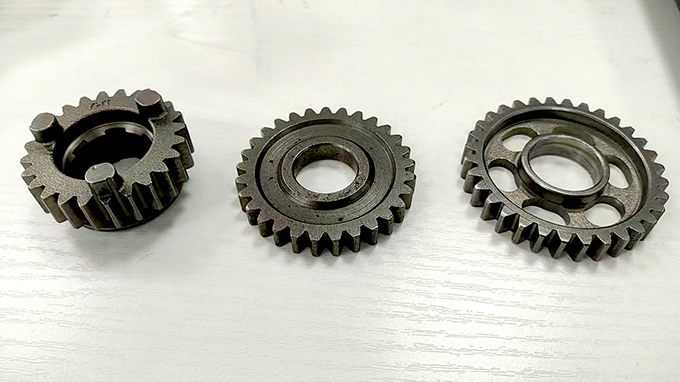

齿轮是机械传动的核心零部件，其表面质量直接影响设备的运行稳定性与使用寿命。一个齿轮出厂前至少会产生20种“颜值”缺陷——磕碰、划伤、毛刺、黑皮、漏加工、振纹、生锈等，肉眼难以准确辨识。轻则导致机器异响，重则引发设备报废。
过去，齿轮外观检测依赖老师傅拿着放大镜一件一件翻看。但这种方式效率低下、标准不统一，还面临招工难、留人难的现实困境。传统视觉检测虽然能“看见问题”，却难以“理解问题、分析原因、辅助决策、优化工艺”。齿轮外观视觉检测设备正是为解决这一矛盾而设计的。
技术原理：AI+光学如何攻克齿轮检测难题

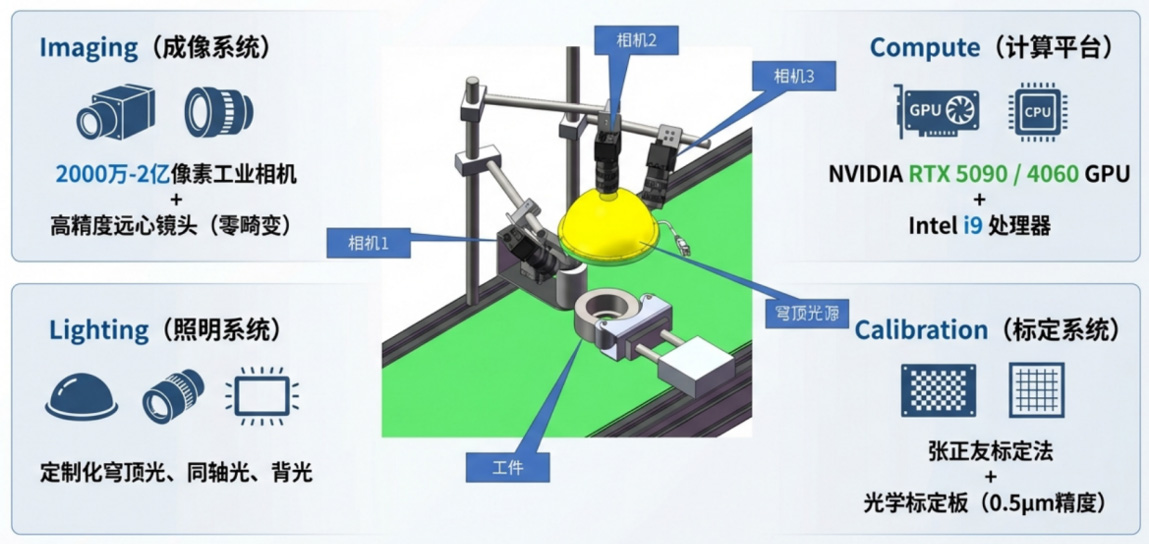

齿轮外观视觉检测设备深度融合了机器人控制技术、光学成像技术与AI视觉识别技术，实现了齿轮外观检测的全自动化流程。

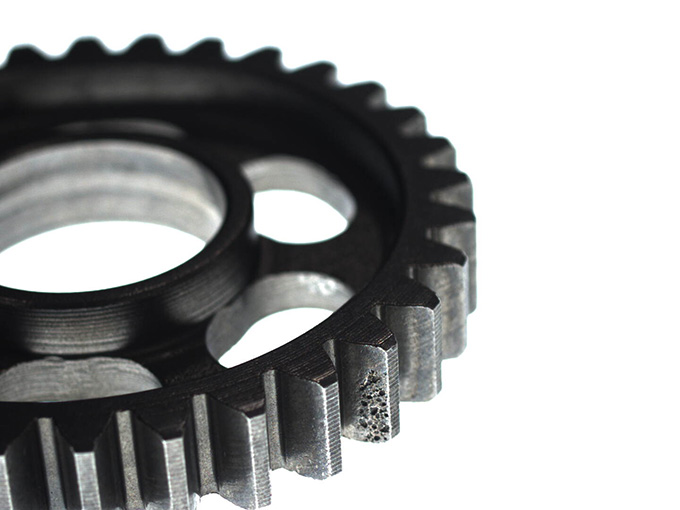

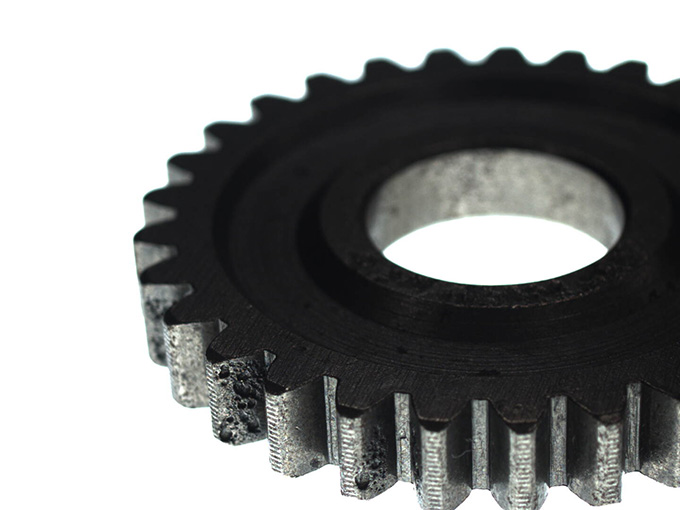

在光学成像层面，设备采用多光谱光源与高分辨率工业相机组合方案，配合机械臂自动上下料，可在10秒内完成单个齿轮的360°全方位图像采集。通过多角度光源切换，系统能清晰呈现齿面、齿根、内壁、端面等各个部位的细微特征，使肉眼难以发现的磕碰、划痕、毛刺等缺陷“原形毕露”。
在算法层面，设备内置深度学习缺陷识别模型，通过分析齿轮表面纹理、边缘轮廓、颜色差异等特征，可自动识别并圈注各类缺陷，准确率达99.9%。系统采用“小模型实时检测+大模型分析优化”的工业AI架构，不仅能检出缺陷，还能对缺陷数据进行统计分析，反哺生产工艺优化。
检测能力与核心参数
齿轮外观视觉检测设备的检测覆盖范围十分全面。以齿轮成品为例，可检测轴面磕碰、齿面磕碰、齿面划伤、齿面漏加工、倒角有无、齿面黑皮、生锈、振纹等主要外观缺陷。针对直径5-30mm的小模数齿轮，设备还可同步完成裂缝、崩角、缺齿、毛刺、粘粉、尺寸超差等多项检测。
在性能指标上，主流设备单件检测时间可控制在10秒以内，检测速度最高可达4000件/小时，光学分辨率可达0.03mm，满足精密齿轮的微米级检测需求。设备支持在线和离线两种检测模式，可通过振动盘自动上料，配合自动分选下料，实现全流程无人化运行。
典型应用场景
在汽车变速器齿轮生产线上，齿轮外观视觉检测设备已成功部署于众多国内外知名汽车企业，有效提升了生产效率和产品良品率。该方案已入选工信部智能检测装备创新产品名录，并获得全国人工智能创新应用大赛一等奖。
在物流与重工领域，齿轮外观视觉检测设备同样发挥着重要作用。设备可检测大尺寸齿轮的齿面损伤、磨损程度，为设备维护提供数据支撑，降低因齿轮故障导致的非计划停机风险。
在新能源与精密制造领域，随着电机转速和功率密度的持续提升，齿轮的外观质量要求愈发严格。齿轮外观视觉检测设备可针对特定产品定制AI检测模型，实现快速换型，满足小批量多品种的生产需求。
上海科迎法电气在齿轮外观视觉检测领域积累了丰富的技术经验，围绕AI深度学习、高精度光学成像、自动化执行三大核心，为汽车、重工、新能源等行业提供可落地的齿轮外观全检解决方案。
