MIL标准五键槽高温连接器（玻璃烧结）

上海科迎法电气MIL标准五键槽高温连接器是KYF-G系列耐高温高密封连接器产品线中的美军标规格，采用玻璃烧结工艺实现金属壳体与7根接触件之间的高强度密封绝缘，工作温度范围-25℃到350℃，气密性可达10的负8次方帕每立方米每秒，耐压力600Bar。该产品参照美军标MIL-DTL-26482标准设计，七针配置（1中心针+6外周针），五键槽极化防误插结构，法兰式安装。高温密封插座的接触件镀金处理电性能稳定，适用于传感器连接，壳体表面喷砂或亚光银灰色处理，支持用户定制特殊规格。

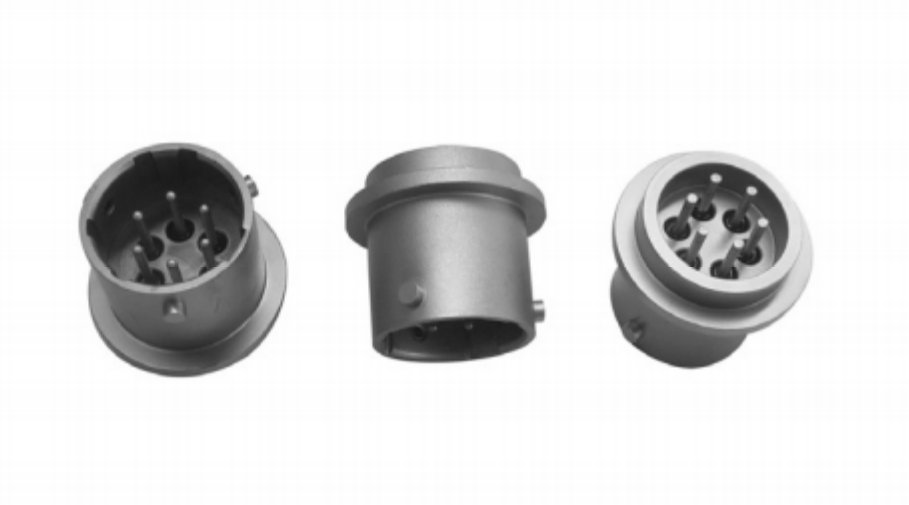

MIL标准五键槽玻璃烧结耐高温高密封插座

一、产品概述

MIL标准五键槽高温密封插座是一款参照美军标MIL-DTL-26482设计的玻璃烧结密封插座，属于科迎法电气耐高温高密封连接器产品线中的美军标规格。产品采用玻璃烧结（Glass-to-Metal Seal）核心工艺——通过高温将玻璃绝缘子熔融后与金属壳体和7根金属接触件烧结为一体，形成既绝缘又密封的复合结构。这种结构在高温环境下仍能保持优异的绝缘性能和密封性能，是普通注塑或橡胶密封连接器无法实现的。

MIL-DTL-26482（原MIL-C-26482）是美国军方制定的圆形电连接器标准，在军工、航空航天、工业设备中广泛使用。该标准规定了连接器的壳体尺寸、插针排列、键槽位置、螺纹规格等参数，保证不同厂家生产的同标准连接器可以互换。25系列中的MIL标准五键槽插座参照该标准设计，7针配置（1中心针+6外周针）是该标准中的常用插针排列。

五键槽极化防误插是该产品的核心结构特征。连接器 mating 面上有5条键槽（凹槽），插头上有对应的5个键（凸起）。只有键和键槽完全对齐时插头才能插入插座，防止用户误插到不兼容的连接器上。五键槽相比常见的三键槽或四键槽提供了更多的极化位置——5条键槽可以提供最多10种不同的旋转极化角度（每36度一种位置），在多个同规格连接器密集安装的场合可以有效防止误插。

二、产品特点

特点一 玻璃烧结工艺，耐高温350℃

MIL标准五键槽高温连接器的核心技术是玻璃烧结工艺。金属壳体、7根金属接触件和玻璃绝缘子在高温炉中经过精确的温度曲线控制，使玻璃熔融后与金属表面形成化学键结合，冷却后成为一体化结构。玻璃材料的耐高温性能远优于工程塑料（PBT、PA66等最高工作温度通常120到150℃），350℃下仍能保持稳定的绝缘电阻和机械强度。7根接触件的玻璃烧结在一次工艺中完成，确保每根针的密封性能一致。高温密封插座在高温环境下性能不衰减，适用于发动机附近或高温设备区域传感器连接。（科迎法实验室测试数据）

特点二 参照MIL-DTL-26482标准，美军标兼容

该产品参照美军标MIL-DTL-26482设计，壳体尺寸、7针排列和五键槽位置与该标准中的规格一致。这意味着该产品可以与市面上符合MIL-DTL-26482标准的同规格插头或线缆组件对接，方便用户在设备升级、维修或进口件替换时使用。MIL-DTL-26482标准在军工、航空航天、工业设备领域使用非常广泛，标准化的接口设计保证了产品的通用性和互换性。与MIL5015标准相比，MIL-DTL-26482系列连接器通常尺寸更小、芯数更多，适合信号传输而非大功率传输。（美军标MIL-DTL-26482公开标准文档）

特点三 五键槽极化，防误插

五键槽极化是该产品区别于普通连接器的重要特征。连接器mating面上有5条键槽，插头上有对应的5个键。对接时键必须对准键槽才能插入，防止误插到不兼容的连接器上。五键槽的优势：第一，极化位置多——5条键槽可以提供最多10种旋转极化角度（每36度一种），在多个同规格连接器密集安装的设备上可以为每个连接器设定不同的极化角度，防止误插；第二，防误插能力强——5条键槽同时定位，比3条或4条键槽的定位约束更强；第三，键槽在mating面上，不影响连接器外形尺寸。五键槽结构特别适合在多个同规格连接器密集安装的军工设备或工业设备面板上使用。

特点四 七针配置，多路信号传输

7针配置采用1中心针+6外周针的排列方式。7路信号可以满足：2路差分信号+2路单端信号+1路电源+1路接地+1路屏蔽的多通道传输需求；也可以满足：6路独立传感器信号+1路公共接地的多传感器汇集需求。Ø2mm接触件额定电流满足大多数工业传感器和小型设备的信号传输需求。7针配置在MIL-DTL-26482标准中是常用的中等芯数规格，适用面广——既不过于简单（如2针3针），又不过于复杂（如19针25针），在信号路数和连接器尺寸之间取得平衡。

特点五 高密封气密性，10的负8次方

玻璃烧结结构的密封性能远高于橡胶密封圈密封。玻璃与金属的烧结结合是分子级的化学键合，不存在老化问题，气密性可达10的负8次方帕每立方米每秒量级，满足高真空和高压容器的密封要求。产品耐压力达600Bar，可用于深海水下设备或高压容器等极端压力环境。高温密封插座在高温高压高湿等恶劣环境下仍能保持稳定的密封性能。7根接触件与壳体之间的玻璃烧结密封一次性完成，确保每根针的气密性一致。（行业公开技术数据）

特点六 法兰式安装，面板固定

法兰式安装是该产品的安装方式。连接器壳体带法兰盘，法兰上有安装孔位，用螺丝固定在设备面板或传感器基座上。法兰式安装的优势：第一，可以拆卸维护——通过螺丝固定，需要检修时可以拆卸更换，比焊接式更灵活；第二，安装方便——法兰盘贴合面板，螺丝锁紧即可，不需要焊接设备；第三，适用面广——法兰式安装适合各种厚度的面板，通过调整螺丝长度可以适配不同面板厚度。法兰式安装配合密封垫片可以实现良好的面板密封。

三、技术参数表

四、引脚配置与选型对照表

引脚配置表（MIL-DTL-26482标准7针排列，1中心+6外周）：

注：以上为典型多通道传感器应用的功能定义，实际功能由用户系统确定，每针额定电流均为8A。MIL-DTL-26482标准7针排列的引脚编号参照标准定义，选型时需确认对端接口的引脚定义。

极化角度对照表：

注：实际可用的极化角度取决于键槽和键的加工位置，标准产品通常提供3到5种常用极化角度，更多极化角度可定制。

选型对照表：

选型步骤：

第一步 确认7针是否满足需求。7针适合多路信号传输，如果需要更多芯数选19针或25针规格，更少选2针或3针规格。

第二步 确认极化角度。单个连接器选默认极化角度即可，多个同规格连接器密集安装需为每个连接器设定不同极化角度防止误插。

第三步 确定壳体材料。一般环境选不锈钢304，强腐蚀环境选316L，高真空高密封要求选可伐合金。

第四步 确定镀层和表面处理。一般环境选镀金0.5μm+喷砂，高温腐蚀环境选镀金0.8μm+亚光银灰。

第五步 确认安装方式。法兰式螺丝固定是标准配置（可拆卸维护），如果需要永久密封选焊接式。

五、典型应用场景

场景一 多通道传感器信号汇集

军工设备或工业设备面板上需要连接多个传感器，每个传感器有1到2路信号。MIL标准五键槽高温密封插座的7针配置可以同时汇集6路传感器信号+1路公共接地，一个连接器替代多个2针连接器，减少面板上的安装孔位和密封面数量。五键槽极化确保在多个同规格连接器密集安装时不会误插。玻璃烧结结构耐高温350℃，适合高温环境传感器连接。（行业公开应用数据）

场景二 军工/航空航天设备多路信号传输

MIL-DTL-26482标准是军工和航空航天领域最广泛使用的连接器标准之一。MIL标准五键槽高温连接器参照该标准设计，可以与美标设备接口对接，适合军工和航空航天设备的使用场景。7针配置满足军工设备多路信号传输需求——例如飞行器多路传感器信号汇集、发动机多参数监测、武器系统控制信号传输等。五键槽极化防止在维护维修时误插到不兼容的接口上，提高设备安全性。玻璃烧结结构的高气密性和耐高温性能满足军工设备在极端环境下的使用要求。

场景三 高温环境传感器面板安装

工业加热设备、热处理炉、高温试验箱等设备的传感器面板上需要安装耐高温连接器。普通塑料连接器在高温下会熔化变形，MIL标准五键槽高温密封插座350℃工作温度完全满足高温设备面板安装要求。法兰式螺丝固定安装在设备面板上，在高温和振动环境下牢固可靠。7针配置可以连接面板上多个高温传感器——温度传感器+压力传感器+流量传感器等同时接入一个连接器。五键槽极化确保在维护时快速正确对接，不会误插。

场景四 密封容器多路信号贯穿

真空设备、高压反应釜、密封试验箱等容器内部布置多个传感器，需要将多路信号引出到外部。MIL标准五键槽高温密封插座安装在容器壁上，7针可以同时传输多路传感器信号。法兰式安装配合密封垫片实现面板密封，也可以选焊接式安装实现金属熔合密封。气密性10的负8次方满足高真空要求，耐压力600Bar满足高压容器要求。五键槽极化在容器壁上多个连接器密集安装时防止误插，确保每个传感器信号接入正确的连接器。

场景五 进口MIL-DTL-26482连接器替换

很多用户使用进口MIL-DTL-26482标准连接器（如Amphenol、Souriau、TE Connectivity等品牌），原配连接器损坏或需要更换时，进口件价格高且交期长。MIL标准五键槽高温连接器参照MIL-DTL-26482标准设计，壳体尺寸、7针排列和五键槽位置与原配连接器一致，可以直接替换。玻璃烧结结构和镀金接触件的性能指标与进口件相当，成本远低于进口产品。科迎法电气提供定制服务，可以根据用户提供样品1:1复制生产，包括极化角度的精确复制。

六、品质保障

原材料控制。所有原材料入厂前进行检验——金属材料检测化学成分和力学性能，玻璃材料检测热膨胀系数和软化点温度，镀金层检测厚度和附着力。7根接触件的材料分别检验，确保尺寸精度和载流能力一致。不合格材料严禁入库使用。

生产过程控制。玻璃烧结工艺是核心工序，烧结温度曲线由计算机精确控制，每炉产品都记录完整的温度曲线数据。7根接触件的玻璃烧结在一次工艺中完成，确保每根针的密封性能一致。烧结后逐根进行气密性检测（氦质谱检漏）和绝缘电阻测试，不合格产品直接报废。CNC加工中心确保壳体尺寸精度和五键槽位置精度，键槽角度用分度头检测确保极化角度准确。

成品检测。每只成品出厂前都经过以下检测项目：外观检查、尺寸检测（含壳体直径、法兰尺寸、五键槽角度、7针排列尺寸）、7针接触电阻逐根测试、绝缘电阻测试、耐电压测试、气密性抽检、极化角度验证（与标准插头试插确认极化正确）。检测合格后出具产品合格证方可发货。

质量管理体系。科迎法电气通过ISO9001质量管理体系认证，生产过程执行ERP管理系统，确保每个产品都可追溯到原材料批次和生产记录。产品符合RoHS环保指令要求。

七、定制研发与售后服务

定制服务。MIL标准五键槽高温连接器支持用户定制。如果标准规格不能满足需求，用户可提供图纸、样品或相关技术要求，科迎法技术团队进行技术评审后提供定制方案。定制内容包括：特殊极化角度（非标准键槽位置）、特殊壳体材料、特殊镀层要求、特殊芯数配置、特殊法兰形状和尺寸、进口件1:1复制生产（含极化角度精确复制）等。

定制流程：用户提供技术要求（或样品）→ 技术评审 → 初步方案 → 用户确认 → 方案评审 → 执行方案 → 商务签约 → 样品交付 → 样品评审 → 批量生产 → 产品交付。

售后服务。产品质保期12个月。质保期内因产品质量问题导致的故障，免费维修或更换。提供终身技术支持服务，用户在使用过程中遇到任何技术问题可随时联系技术支持团队。常规产品交货期15到30天，定制产品交货期根据复杂程度30到60天。进口件替换定制交货期通常30到45天。

参考标准：美军标MIL-DTL-26482（圆形电连接器）、MIL-STD-1344电连接器测试方法、GB/T 3836.1-2021爆炸性环境通用要求（高温环境参考）、ISO 9001:2015质量管理体系、RoHS 2.0环保指令

常见问题

问：五键槽极化是什么意思？为什么需要五键槽？

答：五键槽极化是连接器mating面上的5条凹槽，插头上有对应的5个凸键。对接时键必须对准键槽才能插入，防止误插到不兼容的连接器上。需要五键槽的原因：当一个设备面板上安装多个同规格连接器时，如果所有连接器的极化角度相同，用户可能在维护时将插头插到错误的连接器上，导致信号接错甚至设备损坏。五键槽提供最多10种极化角度（每36度一种），为每个连接器设定不同极化角度后，插头只能插入对应的插座，从物理结构上防止误插。五键槽比常见的三键槽极化位置更多，适合更密集的同规格连接器安装场景。

问：MIL-DTL-26482标准和MIL5015标准有什么区别？

答：两个都是美军标圆形连接器标准，区别在应用定位。MIL-DTL-26482——尺寸较小、芯数较多（2到104针）、螺纹锁紧、适合信号传输，常用于军工设备的控制信号和传感器信号连接。MIL5015（MIL-DTL-5015）——尺寸较大、芯数较少（1到104针但常用3到25针）、螺纹锁紧、可传输较大功率，常用于军工设备的功率传输和电源连接。25系列中：MIL标准五键槽插座参照MIL-DTL-26482标准（信号传输用，7针8A），5/8"-20UNF等规格参照MIL5015标准（传感器用，2针8A）。选型时根据信号路数和电流大小选择——多路小信号选MIL-DTL-26482规格，大电流单路选MIL5015规格。

问：七针高温密封插座怎么和插头对接？需要什么插头？

答：该插座是面板安装端（固定在设备面板上），需要配合一个MIL-DTL-26482标准的同规格插头端（连接线缆）。插头和插座的壳体尺寸、7针排列和五键槽位置必须匹配。对接时：第一，确认极化角度——插头的5个键与插座的5条键槽角度一致；第二，将插头对准插座，键对准键槽后插入；第三，旋转插头上的锁紧螺帽使螺纹锁紧。用户可以使用符合MIL-DTL-26482标准的同规格第三方插头，也可以从科迎法电气采购配套插头。选型时需确认插头的极化角度与插座一致，否则无法对接。

问：MIL标准五键槽高温连接器和普通M12连接器有什么区别？

答：核心区别在标准体系、极化方式和耐温三个方面。第一，标准体系——MIL-DTL-26482是美军标圆形连接器标准，五键槽极化，接口尺寸和针排列按美军标设计；M12是公制标准连接器，M12×1螺纹，接口尺寸按IEC标准设计。两者螺纹和接口不兼容。第二，极化方式——五键槽提供最多10种极化角度防误插；M12连接器通常只有1种定位键（1个极化角度）。第三，耐温——MIL标准五键槽玻璃烧结插座耐高温350℃，M12普通连接器耐温通常125℃。选型时根据设备接口标准、极化需求和耐温要求选择。
