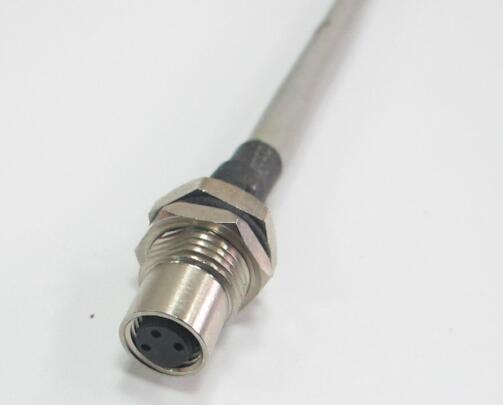

M8带线插座（板前M11）

产品定位与核心优势

板前 M11 螺纹安装

M8 带线插座（板前 M11）采用板前安装结构，安装螺纹为 M11，比接口本身的 M8 螺纹更大一圈，紧固面积与受力面积随之增加。插座从面板正面装入，壳体凸出面板的部分承担螺纹锁紧，背面只留线缆穿出的空间，安装与更换都在面板外侧完成，不需要拆开设备内部结构。

带线式的一体化价值

带线式把接口、线缆与尾端处理做成一个整体出厂，用户拿到产品即可直接接入设备端子，省去选线、剥线、焊接与压接四道工序。对批量装配而言，工序减少意味着节拍缩短与人为失误减少；对现场维修而言，整根更换即可恢复连接，不必判断焊点或压接质量。

结构与线缆一体成型

接口芯体与针位

接口部分沿用 M8 圆形连接器的针位体系，芯数按客户需求提供，公针或母孔按整机方案确定。针位编号在壳体上有标识，线缆各芯的颜色或编号与针位一一对应，接线时按图纸对照即可，不必拆开壳体推断。多芯型号在装配时应避免相邻线芯在根部交叉，减少串扰与磨损。

线缆与壳体的连接

线缆与插座之间通过压接或焊接完成电气连接，再由注塑或灌胶把连接部位与壳体固化为一体。一体化成型的优点是抗拉：外力作用在护套上而不是直接作用在焊点上，线缆被拉拽时芯线不会从根部脱开。成型部位应饱满无空洞，否则在弯折时容易形成应力集中点。

尾端处理方式

尾端可按客户要求做成剥线镀锡、压接端子、配接插件或直接预留长度。剥线镀锡便于现场接入端子排，压接端子适合需要频繁拆装的位置，配接插件则用于与另一段线束快速对接。尾端处理方式应在订货时明确，不同处理方式对应的线缆长度余量与绝缘保护要求并不相同。

规格参数说明

接口与安装规格

接口为 M8 螺纹，安装螺纹为 M11，安装位置在面板正面。板前安装的好处是紧固件与接口同侧，装配时只在一面操作；缺点是壳体在面板外侧占位，面板内的元件布局需留出线缆弯曲空间。选型时应同时确认面板厚度与开孔尺寸，薄面板建议加衬垫以保证压紧。

主要参数对照

上表仅说明型式层面的构成。线缆截面积、护套材质、耐温等级与屏蔽方式随机型与订货要求不同，应以对应的规格书为准；本页不列固定数值，避免与实际供货批次出现偏差。

线缆选型与材料

导体与绝缘

导体多为多股铜线，多股结构比单股更耐弯折，适合需要移动或频繁摆动的场合。绝缘层按使用环境选择，普通场合用常规 PVC 即可，靠近热源或需要耐油的位置应改用耐温耐油的绝缘材料。线芯截面积需按载流量与线缆长度综合考虑，长线缆还应评估压降。

护套与柔软度

护套决定线缆的耐磨性与抗弯性能。拖链或往复运动场合应选柔性护套并保证弯曲半径，普通固定安装则可选刚性更好的护套以降低成本。低温环境下护套会变硬，弯折时容易开裂，选型时应确认护套的耐低温能力，而不是只看常温手感。

屏蔽层的作用

屏蔽型线缆在绝缘层外增加编织或铝箔层，用于抑制变频器、伺服与开关电源带来的干扰。屏蔽层需在设备侧单点接地，若两端都接地可能形成地环流反而引入噪声。对模拟量信号与高速脉冲信号，屏蔽与双绞的组合效果优于单纯屏蔽。

板前安装与密封

面板开孔与固定

按图纸加工安装孔，孔口去毛刺并保证端面平整，密封垫贴合面不得有划痕或凸起。插座从正面穿入后旋紧安装螺纹，紧固时先手拧到位再加力，避免密封垫被剪切或挤出。面板为喷塑件时，孔口附近的涂层应清理干净，否则涂层会在长期受压后产生蠕变而松动。

密封与冲洗防护

防护由接口密封圈与安装面密封垫共同承担，两处缺一不可。设备需要高压冲洗时，应避免水流正对接口缝隙长时间冲击，并在安装后做喷淋验证。若设备存在内外温差，壳体内部可能产生冷凝水，可在低点预留排水或做灌封处理，减少凝露对线缆根部的侵蚀。

出线方向与弯曲半径

带线插座的线缆从壳体尾部引出，安装时应使线缆沿自然方向走线，避免在出口处形成锐角弯折。出口附近的护套是最容易疲劳的位置，建议在出口外留出一段直段再转弯，并用扎带或线槽固定，把振动与拉力转移到结构件上。

防护与可靠性

防护等级与验证

成品在与同等级母头电缆对接、并按工艺完成面板安装后，典型可达 IP67 级别，即短时浸水与粉尘环境下的基本防护。实际防护效果还取决于安装质量，密封垫偏心、螺母未拧紧或面板变形都会让等级下降。批量产品建议按批次做抽样喷淋或浸水验证。

弯折与拖拽寿命

带线式产品的薄弱点在壳体与线缆的结合处。反复拖拽会使护套与成型部位产生微间隙，水汽沿间隙进入后难以排出。使用中应避免提拉线缆移动设备，悬空段尽量缩短；对需要频繁移动的部位，可选柔性护套并加大弯曲半径，延缓护套开裂。

电气与环境适应

接触电阻与绝缘电阻需在温湿度循环后仍保持稳定，注塑成型部位不得吸潮。用于户外或含油雾环境时，应关注护套耐油、耐紫外线与壳体镀层的耐蚀能力；用于低温环境时，需确认护套在低温下不脆化，避免安装时即出现裂纹。

型号与选型对照

带线式与其他型式对比

同为 M8 插座，带线式适合面板空间小、内部不便操作的设备，接线在出厂时已完成；板后焊线式适合需要按整机线束统一布线的控制柜；PCB 弯针式适合接口直接落在电路板上的模块化产品。三种型式的安装螺纹与出线方向不同，替换时需同步修改面板开孔与内部走线。

线长与尾端定制

线长按设备内部走线路径确定，预留检修余量但不宜过长，过长会增加缠绕与磨损风险。尾端处理方式、线芯颜色顺序与标识方式都可在订货时约定；对多品种小批量用户，建议统一尾端形式与标识规则，减少现场接线时的核对成本。

典型应用场景

移动设备与传感器连接

在机器人关节、输送线与移动小车上，传感器与执行器的线缆需要随机构往复运动。带线式插座把接口与线缆固定成一体，减少现场接线的松动风险，板前 M11 螺纹提供更大的紧固面，适合有振动与冲击的安装位置。

食品医药与清洗场合

食品与医药设备的清洁频繁，接口若需要反复插拔与冲洗，密封与外壳的易清洁性比电气参数更关键。板前 M11 安装让插座凸出面板，擦拭时不留凹槽死角；不锈钢或工程塑料壳体可减少清洗剂对表面的侵蚀，线缆护套应选耐清洗剂与耐湿热材料。

常见问题与排查

问：安装后接口处渗水。先确认密封垫是否装反、是否缺件，再检查螺母紧固是否到位；面板开孔有毛刺时密封垫无法贴合，需要重新修整孔口。

问：线缆根部护套开裂。多为出口处弯折过急或长期受拉力，建议加长出口直段、增加固定夹，并把线缆重量从插座上卸掉。

问：某芯无信号。按针位标识逐芯测量通断，确认尾端处理没有断芯；若通断正常，检查设备侧端子排接线是否与线色标识一致。

问：插拔几次后接触不稳。检查母头电缆是否与本插座针型匹配，再看针孔内是否有异物或镀层磨损；插拔力明显下降时建议整根更换。

问：线长与设备走线不匹配。带线产品的线长在出厂时已固定，现场不宜自行剪短，剪断会破坏尾端处理；应按实际走线路径重新订货。

包装、储运与定制

包装与储运要求

成品按线长与芯数分袋包装，线缆盘绕时保持足够弯曲半径，不得打死结或用扎带勒紧护套。储运环境应干燥通风，避免重压与日晒；长期存放后使用前应检查护套有无发粘、变硬或开裂，并抽测通断。

可按客户要求定制芯数、针型、线长、护套材质、屏蔽形式与尾端处理方式，也可配套供应 M8 母头电缆与相关附件。涉及新线规或新护套材料时，建议先做小批试样，验证弯折、耐油与密封表现后再批量投产。
