M8弯针PCB板插座

产品定位与核心优势

弯针结构的意义

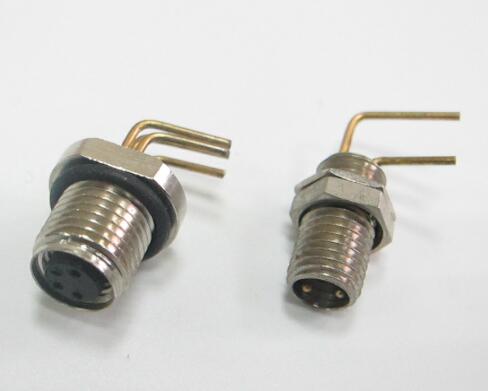

M8 弯针 PCB 板插座把 M8 螺纹接口与电路板直接连成一体，插针经 90 度弯折后从壳体侧面引出，焊脚平行于电路板。与直针插座相比，弯针占用的板面高度更小，接口朝向与板面平行，适合壳体内部高度受限、又需要从侧面板开孔引出的设备。整机省去一段转接线，也省去面板与板之间的二次连接环节。

板端直装的装配优势

插座直接焊接在 PCB 上，接口位置由焊盘位置决定，装配时不再需要单独固定螺母或另做支架。批量生产时可由贴片或插件工序统一完成装配，焊接质量由制程保证，一致性优于人工焊线。维修时更换整块板即可恢复接口功能，减少了现场返修的判断环节。

结构与引脚系统

弯针成型与针位排布

插针先按芯数排布在绝缘芯体中，再统一弯折到设计角度，弯折处圆弧过渡，避免应力集中导致镀层开裂。针位按接口标准排布，针与针之间保持足够爬电距离；多芯型号的针位有固定编号，焊接时按编号对应网络，不能仅凭目视位置判断。

壳体、针座与定位结构

壳体承担螺纹锁紧与接口密封，针座负责针位保持与板端定位。部分型号在壳体底部设有定位凸台或定位脚，插件时与 PCB 上的定位孔配合，防止焊接前位移。定位结构与焊盘孔径需一并核对，孔径过大会削弱定位效果，过小则插件困难并可能顶伤针座。

焊脚与焊盘配合

焊脚间距与焊盘中心距必须一致，焊盘环宽应留出足够的上锡空间，避免焊料沿针体爬升到壳体内部。弯针插座的焊脚通常为通孔插件形式，也可按客户要求提供表贴变体；无论哪种形式，焊盘设计都应参考插座图纸给出的推荐尺寸，而不是按经验估算。

从整机角度看，这类插座把“接口—线束—电路板”三段连接压缩为“接口—电路板”一段，连接点减少意味着故障点减少。设备出厂前在板级工序就能完成全部接口装配，出厂后现场无需再焊接，检修时也只需判断板卡与电缆两端，排查路径清晰。

规格与参数说明

接口与针位

接口为 M8 螺纹，针型可按整机方案选择公针或母孔，芯数按客户需求提供。同一系列内不同芯数的针位定义不同，替换型号时必须同步修改 PCB 网络与线束编号，否则会出现电源与信号错位。对射式与屏蔽式结构可在订货时指定。

板端参数一览

上述内容为型式说明。针长、焊脚直径、推荐焊盘尺寸与载流能力随机型不同，需以对应型号的图纸为准；本页不列固定数值，避免与具体批次产生偏差。

焊接工艺与制程适配

插件与波峰焊

插件工序应保证针体垂直入孔、壳体不歪斜，插件后先目视确认针脚全部露出焊盘再过炉。波峰焊时壳体需耐受助焊剂与锡波的热冲击，必要时加装治具遮挡接口腔体，防止助焊剂残液进入螺纹与密封部位。焊后及时清洗并吹干，残留助焊剂在湿热环境中会引起绝缘下降。

选择性焊与手工补焊

板面已贴装不耐热元件时，可采用选择性焊接或手工焊接。手工焊应控制烙铁温度与接触时间，避免热量沿针体传到绝缘芯体造成变形；焊点应呈锥形包覆焊盘，不出现虚焊、桥连与气孔。补焊后需复检针间绝缘，防止助焊剂桥接造成短路。

检测与清洗

焊后检测包括外观检查、针位通断测试与必要的 X 光或剖面抽检，重点观察焊料是否充分润湿焊盘与针体。清洗工序应避免高压水流直冲接口腔，防止密封件被冲移位。对需要三防漆的产品，涂覆前应把螺纹与插孔部位遮蔽，避免漆膜影响插拔与密封。

材料与镀层

针材与镀层选择

插针以铜合金为基材，兼顾弹性与导电性；弯折部位要求材料有足够的延展性，否则成型时易出现裂纹。镀层常见镀金与镀锡，镀金适合微弱信号与高频插拔，镀锡适合电源回路与成本敏感场合。镀层需覆盖弯折区，裸露基材在潮湿环境中会氧化并抬高接触电阻。

壳体塑料与耐焊性

壳体与针座多用工程塑料注塑，材料需具备耐焊接热、低吸湿与良好尺寸稳定性。过炉时若材料耐热不足，针座会软化导致针位偏移，表现为插拔困难或接触不良。注塑件还应控制飞边与缩痕，飞边会影响螺纹旋合与密封圈贴合。

防护与可靠性

接口密封与面板配合

弯针插座本身只保证接口侧的密封，整机防护还取决于壳体面板的配合。接口穿出面板时应有密封垫或密封圈压紧，面板开孔尺寸与插座外形匹配，孔口平整无毛刺。若面板为薄板，应加衬板或加厚垫片，防止紧固时面板变形导致密封失效。

耐振动与焊点强度

弯针插座的受力路径由面板经壳体传到 PCB 焊点，因此面板与板之间的相对位移会直接作用于焊脚。安装时应使壳体与面板贴合、PCB 与壳体定位可靠，必要时加支撑柱；对大尺寸板卡，还应评估板的自振特性，避免共振放大应力。振动环境下建议选用焊脚较长、焊盘环宽较大的设计。

电气可靠性

接触电阻取决于镀层状态与插拔力，插拔力过小会因微动而抬升电阻，过大则加速镀层磨损。信号回路与电源回路在布板时应分区走线，必要时在插座附近加 TVS 或滤波元件抑制插拔瞬间的浪涌。长线缆场合还需考虑屏蔽与接地，避免把干扰引入板内。

可靠性验证应放在整机层面进行：把焊好插座的板卡装入壳体，按实际安装方式做振动、湿热与喷淋试验，观察焊点、密封与插拔手感的变化。单独测试插座往往看不出面板配合带来的问题，整机验证更能暴露装配应力与密封设计上的不足。

安装与布局建议

板面布局与开孔

布局时先确定接口在整机面板上的位置，再反推 PCB 安装位置与焊盘坐标，避免先布板后开孔造成接口偏心。插座周边应留出焊接与清洗空间，靠近板边时注意弯针朝向，防止针脚越出板边。多只插座并排时，应保证电缆插头有足够的插拔操作空间。

线缆走向与应力释放

母头电缆接入后会在接口处形成侧向拉力，长期受力会使壳体与面板出现间隙。可在电缆根部加固定夹或走线槽，把拉力转移到结构件上；对需要频繁插拔的位置，选用带锁扣或加长螺纹的型号，减少因未旋紧造成的接触不良。

型号与选型对照

弯针与直针的取舍

弯针适合接口与板面平行、设备内部高度紧张的场合；直针适合接口垂直于板面、需要从顶部引出的场合。两者焊盘布局不同，不能直接替换。选型时还要确认针型（公针或母孔）、芯数、屏蔽要求与壳体材质，四项确定后再核对图纸尺寸。

屏蔽与不带屏蔽

金属壳体可作为屏蔽层，与板内地线连接后可抑制共模干扰；塑料壳体则更适合需要绝缘隔离的场合。选择屏蔽型时，应同步规划板内地平面与壳体接地焊盘，避免壳体悬空形成天线效应。

常见问题与排查

问：过炉后插拔变紧。多为针座受热软化导致针位偏移，检查回流或波峰温度曲线是否超出材料耐热范围，并确认治具是否对壳体形成挤压。

问：个别针脚虚焊。检查焊盘孔径与针脚直径的配合，孔径过大时焊料易形成空洞；同时确认插件时针脚是否被壳体挡住而未完全露出。

问：接口处有助焊剂残留。多为过炉时未做腔体遮蔽，建议加治具并在焊后增加针对性清洗与吹干工序。

问：整机做喷淋测试时进水。重点检查面板开孔密封与壳体贴合面，弯针插座的密封只覆盖接口，面板配合需另行设计。

问：更换芯数后信号错乱。不同芯数针位定义不同，换型时应同步更新 PCB 网络与线束编号，不能沿用旧图纸。

包装、储运与定制

产品以防静电袋或编带方式包装，针脚朝上放置，避免受压变形。仓储环境应干燥通风，开封后尽快上线；长期存放的批次在投产前应抽检针脚共面性与镀层外观。

可按客户提供的板框图与针位定义定制弯针角度、针长、壳体材质与屏蔽形式，也可配合提供配套母头电缆。新开模或改型产品建议先做小批试焊与整机装配验证，确认焊盘适配与插拔手感后再批量投产。
