(2-6)M8带线插座

产品定位与核心价值

带线插座的价值

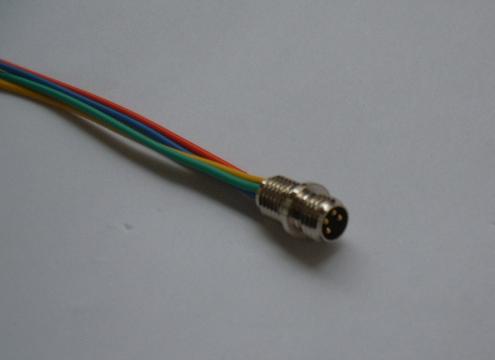

（2-6）M8 带线插座把 M8 螺纹接口与一段预注成型的电缆做成一体的产品：前端是标准 M8 插座，后端直接引出已经压接、注塑并做过检测的线缆。用户拿到手后只需固定插座、处理线头，无需在现场完成剥线与压接，接线质量从源头上被固化在工厂。

对批量设备而言，这种方式把接线工时从工位转移到供应链，整机装配节拍更稳定，也避免了因操作者手法差异造成的隐性故障。线缆与插座的连接处由注塑包胶覆盖，防水与抗拉拔能力不依赖现场工艺。

与现场安装型的区别

现场安装型连接器的优势是长度可现场确定，适合多配置、小批量的设备；带线插座的优势是一致性与省工时，适合型号定型、批量稳定、线长已经确定的项目。两者的接口部分相同，差异在于线缆是否已经固化。

需要现场频繁改线的调试阶段，带线插座的柔性不如现场安装型；但一旦设计冻结，它的装配效率与一致性优势非常明显，尤其适合无人化产线与节拍严格的装配线。

2~6 芯覆盖能力

该系列覆盖 2 至 6 芯，2 芯用于单纯供电，3 芯对应三线制传感器，4 芯可同时传输电源与两路信号，5 芯与 6 芯则用于多路反馈或带屏蔽位的组合。同一外形尺寸下通过芯数变化满足不同点位，减少整机接口规格种类。

芯数增加后，单芯可用线径相应减小，压降与温升的核算不能沿用低芯数规格的经验值。2 芯与 3 芯适合以供电和小信号为主的点位，4 芯以上更适合需要多路状态反馈的模组；在长线场合，宁可增加芯数分路，也不要把大电流集中到单芯上。

结构与工作原理

插座本体结构

前端为 M8×1 螺纹接口，内部按芯数布置孔式接触件，尾部与线缆连接。本体多采用金属车削件或增强工程塑料成型，螺纹段长度经过设计，保证插头旋紧时密封圈获得合适的压缩量。

预注线缆连接

线缆芯线与接触件在工厂完成压接或焊接，逐芯做通断与拉拔确认后再进入注塑工序。连接部位的焊点与压接点被胶料完全包覆，既隔绝水汽，也把拉力分散到胶体而非单根芯线上。

包胶与应力释放

尾部包胶体呈锥形过渡，从插座本体向线缆外被逐步收窄，形成应力释放段。线缆反复弯折时，弯曲点被推到胶体之外，避免在连接根部形成集中应力而导致断芯或护套开裂。

密封结构

密封由插合界面的端面 O 形圈、插座与面板之间的法兰密封垫以及尾部注塑体三部分构成。尾部的密封由包胶与线缆外被的粘合保证，因此线材选择必须与胶料相容，否则长期使用后会出现界面脱开。

关键参数与规格

下表列出该系列的主要配置维度。线长、线材与芯数均可按项目确定，标注为典型的项目属于通行水平，具体以合同与技术协议为准。

线长是带线插座最容易被忽视的参数。长度公差、测量基准与捆扎方式都会影响现场装配，建议在技术协议中明确：从插座端面起算还是含插头，是否包含弯折余量。

同一设备上同时使用多种线长时，建议在线身加贴长度标签，避免装配时拿错。线缆过长会在机内堆积并相互摩擦，过短则把拉力传递到插座包胶段，两者都会缩短使用寿命，留出适度余量比追求刚好更稳妥。

线材、线长与线序

线材材质选择

PVC 线材柔软、成本低，适合室内或普通工业环境；PUR 线材耐油、耐磨、耐低温弯折，适合机床、机器人周边与户外移动设备。选择时除考虑介质，还要考虑拖链与往复弯折的频次。

线长与截面匹配

线长增加会带来压降与信号衰减，长距离供电回路应适当放大截面。截面同时受 M8 小型接口的芯数限制，芯数越多，单芯可用线径越小，因此长线加多芯的组合需要提前核算。

线序与标识

多芯线缆在出厂时按针位编号对应，线身可印字或加色环标识。现场接线时应以标识为准而非凭颜色记忆，尤其同一设备上存在多种线序规格时，误接会直接损坏传感器。

制造工艺与检测

注塑包胶工艺

包胶采用与线材护套相容的胶料，在模具中一次成型。注塑温度与压力需兼顾胶料流动性与芯线耐受性，温度过高会损伤绝缘层，过低则形成缺料与气泡，二者都会在后期表现为渗水或开裂。

触点镀层

接触件常见镀金或镀锡。镀金层薄而致密，适合微弱信号；镀锡层适用于以供电为主的回路。无论何种镀层，压接前的端子清洁与压接后的外观确认都直接影响长期接触电阻。

出厂检测

逐条进行通断、线序、绝缘与外观检查，按批次做耐压与密封抽检。线序错接与虚接是带线产品最常见的投诉来源，因此线序检测通常采用全检而非抽检，检测结果与线身批次号对应。

防护与可靠性

插合防护

插合状态下典型可达 IP67，尾部因有注塑体包覆，不依赖现场密封工艺。未插合时接口敞开，应使用防尘帽；长期停机的设备，帽盖缺失会让潮气在腔体内凝结。

耐油与耐弯折

选用 PUR 线材时，护套对切削液与液压油具有较好耐受性，配合锥形包胶的应力释放段，可在拖链与往复运动场合保持较长的弯折寿命。弯折寿命与弯曲半径直接相关，安装时应避免死弯与小半径缠绕。

电气性能

接触电阻取决于镀层与压接质量，绝缘电阻取决于胶料与注塑密实度。信号类应用应关注屏蔽与线对绞合结构，动力类应用则关注截面与温升，两类需求在选型阶段就应区分。

安装与接线指导

面板固定方式

带线插座多为法兰固定，按图纸开孔后装入，密封垫贴合面板，螺钉对角分步拧紧。出线方向应提前规划，避免线缆在机内形成堆积或被迫大角度弯折。

接线端处理

线缆末端按设备端接形式处理：接入端子排时使用冷压端子，接入 PCB 时按焊盘尺寸剥线搪锡。剥线不得伤及芯线，屏蔽型需保留编织层并与设备地可靠连接，未使用的芯线应单独绝缘包扎。

型号与选型

该系列以芯数为主要区分，同时在线材、线长与屏蔽形式上组合。下表给出选型顺序参考，订货时以芯数、线长、线材与屏蔽四项确认。

选型时先把线长与安装位置定下来，再定线材与屏蔽，最后核对芯数与载流。线长与线材一旦确定就不宜中途更改，否则包胶模具与检测工装都需重新确认。

典型应用场景

在批量装配的传感器产线与执行器模组上，带线插座省去了逐台剥线压接的工序，装配节拍稳定。线序由工厂固化，现场只需按标识插入，减少因人员流动带来的质量波动。

在机床与自动化产线上，PUR 线材配合包胶结构可承受拖链往复运动。油雾与切削液环境下，一体注塑的尾部比现场压接的插头更不容易出现渗液与断芯。

在包装、物流分拣与食品设备上，线缆需要频繁弯折与清洗。带线插座的尾部过渡段把弯曲点外移，配合不锈钢或塑料壳体，可在潮湿环境中保持较长维护周期。

常见问题与定制服务

线序接错

多芯产品的线序以针位编号为准，接线前应逐芯测量而非凭颜色判断。若设备端已按旧规格接线，更换批次时需重新核对，必要时要求供方提供线序对照表。

尾部护套开裂

多为安装时线缆被强行弯折或长期在过小半径下往复运动。检查包胶段是否被拉扯、固定卡箍是否压在过渡区；改善走线路径与增加支撑，可显著延长使用寿命。

若开裂出现在包胶与护套的交界处，还应检查线材与胶料的相容性，必要时改用同材质体系配套的线缆，从界面结合处解决渗水与脱开。

定制与配套

可按项目定制线长、线材、芯数组合与屏蔽形式，也可加印线身标识与批次号。批量供货可配套提供线序图、装配示意与备件建议，便于现场统一作业与后期维护。

包装按长度盘绕或分组捆扎，附针位标识与检测记录；储运避免重压与暴晒，长期存放应保持干燥通风，防止胶体老化与护套粘连。
