M12 六方法兰5芯插座

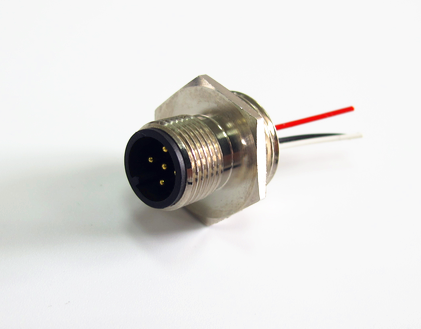

M12六方法兰5芯防水插座（针型/带线式），型号 KYF12J5Z/M20×1.5-M-L0.1M，是上海科迎法电气面向设备面板接口设计的M12连接器。插座以六方法兰为安装基座，用M20×1.5外螺纹从面板后方锁紧，出厂预置0.1米电缆，设备厂把插座固定到面板上之后即可与孔型（母头）插头对接，省去柜内二次接线。

产品定位与核心优势

面板直装的省线思路

常规做法是在柜内为每个接口单独布线、剥线、压端子，工序多、错线概率高，线束在柜内还占用装配空间。带线式插座把焊接、绝缘处理与尾部封装前移到出厂环节，现场只需完成法兰固定与插头插合，装配节拍稳定；接口损坏时整只更换，不必拆开柜内线束。对批量生产的标准机台，这种思路能明显压缩电气装配工时。

5芯在总线中的位置

5芯是工业现场总线与多路传感器供电的常见组合：两芯走电源、两芯走差分信号、一芯作屏蔽或备用，与Profibus DP、CANopen、DeviceNet等协议常见的连接定义相吻合。同一只插座也可用于多路开关量、模拟量信号的集中引出，减少面板上的接口数量。5芯规格在本系列中属于通用度较高的一档，备货与替换都比较方便。

结构组成与工作原理

针型接触件与5芯排布

插座内部为针型（公头）接触件，五枚针按编码规定的角度分布在M12×1螺纹端面，与孔型插头的五个插孔一一对应。端面设编码槽，与插头键位互相咬合，角度不对时无法旋入，避免带电误插。针体在插合过程中先行对位、再由螺纹旋紧压实，接触压力由螺纹行程保证，不依赖插头自重。

六方法兰与M20×1.5螺纹

法兰为六角外形，六个平面便于扳手或套筒受力，也便于在面板圆孔周边安排定位与走线。M20×1.5螺纹段穿过面板开孔，配锁紧螺母在板后旋紧，把法兰端面压在面板上。法兰同时承担密封压紧与机械固定两项作用，因此端面的平面度与螺纹的同轴度直接决定安装后的贴合质量。

O形圈与面板密封面

法兰与面板之间设O形密封圈，靠锁紧螺母的压紧力形成第一道密封；插座前端与插头之间由插头侧密封圈完成第二道密封。两道密封把水汽与粉尘挡在接口之外。密封是否有效，取决于面板表面是否平整、开孔是否有毛刺、密封圈是否被挤出沟槽，这三点在安装环节最容易被忽略。

预置电缆与尾部封装

尾部为预焊接电缆，出厂时完成焊接、绝缘处理与封装，标准长度0.1米，可按0.5米、1米、2米等需求定制。尾部封装把焊点与外界隔离，线缆弯折时拉力由封装层承担而不是直接作用在焊点上；同时使面板开孔处保持封闭，避免柜内气流与粉尘从尾部通道进入接口区域。

关键参数与规格

基本参数一览

表中为常规规格，芯数、编码、安装螺纹、线缆长度与线规可按项目要求调整，特殊规格在订货时注明。M20×1.5属于较大安装螺纹，开孔与锁紧螺母均按该螺纹配套，若面板空间有限，可考虑同系列M16×1.5规格的面板插座。

电气性能表

5芯配置的额定电流4A、额定电压60V、冲击电压1500V，接触电阻≤8mΩ，绝缘电阻≥500MΩ。这组数值对应的是信号与低压供电回路，用于总线分支、传感器供电与数字量传输都比较合适；若回路电压或电流超出范围，应换用相应芯数与规格的型号，不要靠降低使用余量来凑合。

材料与制造工艺

壳体成型与同轴度

六方法兰、M12×1前端螺纹、编码槽与法兰密封槽在成型工序中一次完成，减少拼装环节带来的同轴度偏差与密封槽错位。成型后对螺纹段与法兰端面做尺寸抽检，螺纹用通止规验证，端面用平台与塞尺检查平面度，保证锁紧后压紧力分布均匀。

触点镀金与接触电阻

接触件以铜合金为基材，表面镀金。镀层把铜基体与空气隔开，抑制氧化与硫化，使接触电阻长期保持在≤8mΩ的水平；镀金层同时降低插拔过程中的微动磨损，减少因摩擦产生的接触劣化。焊线端在焊接前需保持清洁，避免助焊剂残留影响绝缘电阻。

氟素橡胶密封圈

密封圈采用氟素橡胶，耐油、耐化学介质与耐温能力优于普通丁腈橡胶，适合冷却液、切削液、清洗剂飞溅的现场。密封圈属于易损件，长期受压后会出现压痕与硬化，拆装检修时应检查其弹性，发现变硬、开裂或永久压痕即更换，不要用加大拧紧力的办法弥补老化。

装配与出厂检测

装配完成后进行通断与耐压检查，抽测接触电阻与绝缘电阻，并对插合状态做密封检查。产品通过CE/LVD、CE/EMC与IP67认证，公司通过ISO9001:2015质量体系认证及IATF16949:2016汽车行业质量体系认证，所有材质符合ROHS环保指令要求。

防护与可靠性

IP67的密封路径

IP67表示完全防尘、短时浸水不进水。插座单独存在时前端由自身结构封闭，插合锁紧后由插头密封圈补齐前端密封，法兰处的O形圈负责面板密封。整机等级不是单靠插座本身获得的，任何一处密封路径中断——开孔毛刺、漆膜、密封圈挤出、螺母未拧到位——都会让等级失效。

温度与介质适应

工作温度-25℃~+85℃，覆盖多数室内外设备工况。温度反复变化时，密封圈与壳体之间的热膨胀差异会使压紧量发生波动，因此在冷库、户外机柜、靠近热源的场合应缩短密封件检查周期。接触清洗剂、液压油的位置，优先确认密封圈材质与介质的相容性。

插拔耐久与抗振

机械寿命≥500次插拔，螺纹旋紧结构在振动环境下不易自行松脱。法兰与面板的接触面积较大，配锁紧螺母可抑制悬臂振动；电缆侧应留出弯曲余量，避免根部反复受力。设备长期运行时，建议在例行保养中检查锁紧螺母与密封圈状态，而不是等到进水才处理。

安装与接线指导

面板开孔与安装顺序

按M20×1.5螺纹对应的尺寸在面板上加工圆孔，去毛刺、清油污，确认孔口平整。将O形圈套入法兰密封槽，从面板后方穿入，前端法兰贴合面板，板后旋入锁紧螺母。若面板较薄或刚度不足，可在板后加垫片分散压力，避免锁紧时面板变形导致密封面出现缝隙。

拧紧力矩与复检

旋紧以受力均匀、法兰不偏斜为准。过紧会压溃密封圈并使法兰变形，过松则压紧量不足、密封不实；判断方法是观察法兰与面板之间是否均匀贴合、有无可见缝隙。安装完成后做外观与通断复检，防水要求高的设备可在插合状态下做短时淋水观察，确认无水迹进入。

线长与线规匹配

预置电缆标准长度0.1米，适合插座与柜内端子距离很近的场合；走线距离较长时按实际长度定制，避免现场加长接头。线规可选20AWG、22AWG、24AWG、26AWG，线径越粗载流能力越强、机械强度更高，线径越细更柔软、适合密集布线与小空间弯折。

用于现场总线时，屏蔽层应在柜内单点接地，避免插座端与设备端形成地环路；屏蔽接地点尽量靠近控制柜进线侧，接地电阻按柜体接地要求执行。信号线与动力线分开走线，可减少变频器、伺服驱动器带来的干扰。

型号命名与选型对照

型号代码含义

常见选型对照

同一系列里，针型插座配孔型插头使用，J后的数字表示芯数，Z表示直型，M表示六方法兰，末段L表示线缆长度。选型顺序建议先定协议与芯数，再定安装螺纹与安装方式，最后确认线长与编码；若面板空间有限或需要板前安装、PCB焊板封装，应改选同系列的其他结构形式，而不是在现场改装法兰。

典型应用场景

现场总线节点：变频器、远程IO、阀岛等设备的柜面接口常以5芯插座作为总线入口与出口，插座固定在柜门或柜体侧板上，柜内线束在装配阶段一次完成，维保时更换方便。总线协议支持Profibus、DeviceNet、EtherCAT、EtherNET、EtherNET/IP、ProfiNET、Interbus、CANopen、CAN等。

传感器与执行器接口：光电、接近、压力、流量传感器经M12接口接入采集卡或PLC，5芯可同时安排电源、信号与备用线；执行器侧也可复用同一接口形式，减少面板上的接口种类与备件数量。

控制柜与仪器仪表：面板正面只保留插口，背面接线在出厂时完成，柜门开合不会牵动内部线束。工程机械、光伏设备、锂电产线、数控机床、包装机械、食品医药设备、轨道交通等有防水防尘要求的场合，都适合采用这种面板直装结构。

常见问题与供货说明

插合锁紧后仍有水汽进入：先查面板开孔是否有毛刺、法兰与面板之间是否有漆膜或异物，再查O形圈是否被挤出沟槽或已老化变硬；确认锁紧螺母的压紧量，必要时更换密封圈。

接触电阻偏大或信号时断时续：多为插头端触点污染、针体表面附着油污，或线缆根部长期受力导致焊点疲劳。清洁触点、检查线缆弯曲半径，仍不改善则整只更换插座，不建议在现场剖开尾部封装。

锁紧螺母松动：面板薄、振动大或未加垫片时容易出现。可在板后加垫片分散压力，并在例行保养中复紧；长期强振动的设备建议改用带防松措施的安装方式。

能否与进口件互换：安装螺纹、芯数、编码一致且针型/孔型对应时可直接对接，电气指标按本页参数表核对。若原设备使用特殊编码或特殊螺纹，需按实物确认后再选型。

包装与储运：产品按只独立包装，附型号标签，运输中避免重压与雨淋；长期存放应置于干燥环境，避免密封圈受油污与紫外线影响。库存超过较长时间再使用前，检查密封圈弹性与针体外观。

定制与技术支持：接受非标定制，包括特殊芯数、特殊编码（B/D/X/S型）、特殊安装螺纹、特殊电缆长度、特殊材质及特殊防护等级等需求。选型阶段可提供面板开孔尺寸、接线定义与配套插头建议，便于整机一次性定型。
