M8插座（板前M11）

产品定位与技术定位

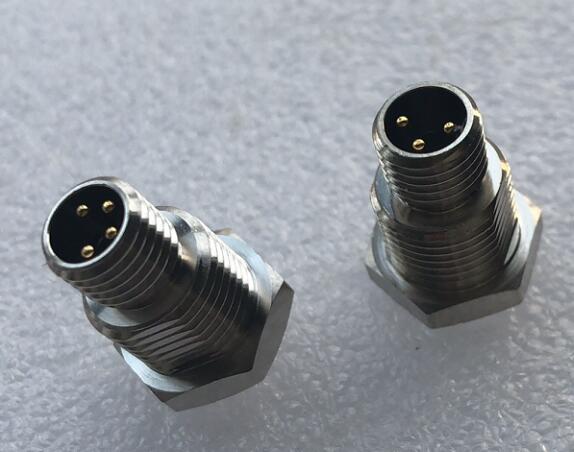

M8插座（板前M11）是上海科迎法电气的M8系列针型（公）面板插座，接口为M8×1细牙螺纹，触点为插针形式，面板安装螺纹为M11，采用板前安装：插座从面板正面装入、背面用螺母锁紧。

它常作为设备的"信号入口"固定在控制箱面板或设备侧板上，另一端配M8母头（孔型）插头或带线母头使用。针型插座的优势在于插针刚性支撑好、插合导向明确，插头侧的弹性插孔承担接触压力，插座侧结构相对简单、耐污性更好。

对于需要频繁插拔的工位，采用公插座配母头线的组合还有一个实际好处：易损的弹性接触件放在可更换的插头/线束上，插座本体维修成本更低，面板侧不必反复拆装。

结构组成与配合原理

插针结构与导向

插座内部为金属插针，针体多为铜合金车削或冲压成型，端部做倒角便于插入。插针按芯数在针座上环形排布，排列方位遵循统一约定，与同芯数母头的孔位一一对应，插合时先由螺纹外圆导向，再进入孔位。

针型插座的接触压力来自插头侧插孔的弹性变形，因此插座针体本身不需要弹性结构，但针的直线度、直径一致性直接影响插拔力与接触电阻，也是出厂检测的重点。

M8×1接口螺纹

接口外圆为M8×1细牙螺纹，与插头的锁紧套配合。旋紧后两端面贴合，密封件受压，插针与插孔保持在设计插入深度。细牙螺纹自锁性好，可承受产线设备的持续振动而不松脱。

装配时应避免"斜插硬拧"：先目视对准针位再旋入，感觉阻力异常时退出重插，强行旋入会把插针顶弯或刮伤镀层，形成难以排查的间歇性接触故障。

板前安装与M11安装螺纹

插座本体外螺纹为M11，与面板开孔配合，通过锁紧螺母固定。M8×1是插头与插座的接口螺纹，M11是插座与面板的安装螺纹，两者规格不同、用途不同，开孔时按M11加工，绝不能按M8加工。

板前式的装配逻辑是"外侧定位、内侧受力"：法兰与密封垫贴住面板外侧，螺母在内侧压紧。相比板后安装，它不需要在面板内侧预留螺母与工具的操作空间，适合紧凑型箱体。

针位防错与机械保护

不同芯数的针座直径与针位排布不同，无法互插，这构成第一层机械防错。同一芯数下的针位编号则必须与图纸一致，替换不同品牌时若针位镜像不同，会出现电源与信号交叉，需重新核对接线。

针型插座在设备搬运、检修时插针裸露在外，容易碰弯。设计上可在不插线时加装保护帽，或在面板上加装护套；插针一旦弯曲不应强行校直，应整体更换以保证接触可靠。

规格维度与选型依据

原始页面未标注具体数值参数，以下为规格维度与选型判断依据，具体数值以选型样本、出厂图纸与合同约定为准。

选型需要给出的信息包括：芯数、针位定义表、安装螺纹（M11）、接线方式、防护等级、是否屏蔽以及配套母头插头的型号与线长。整机出口时还应确认材料环保与认证要求。

材料与制造工艺

插针材料与镀层

插针基材常用铜合金，兼顾导电率与弹性；表面镀金适用于低电平信号、高插拔次数与潮湿环境，镀镍适用于成本敏感、插拔不频繁的回路。镀层均匀性比厚度标称更关键，针尖与针身过渡区若露铜，会在使用数月后出现氧化接触不良。

壳体与螺纹成型

金属壳体多采用车削或压铸后精加工，螺纹段做镀层以防反复拆装咬死；塑料壳体注塑一体成型，螺纹由模具直接成型，需控制收缩率以保证与插头锁紧套的配合精度。壳体强度直接决定面板紧固时能否承受螺母压紧力。

装配定位与孔位校验

装配时插针需按图纸针位嵌入针座并锁定，防止轴向窜动。针位偏移或针高不一致会造成插合困难与个别芯接触不良，因此装配后需用通止规与针高检具逐件校验，而不是仅做外观检查。

出厂检验项目

常规检验包括插针直线度与镀层外观、针位与针高、接触电阻抽测、绝缘电阻与耐压抽测、插拔力确认以及密封件装配检查。屏蔽机型追加屏蔽连通性测试，确认屏蔽结构与壳体低阻搭接。

防护与可靠性

防护等级的形成条件

插座的防护不是单一部件决定的：面板侧靠密封垫与螺母压紧，接口侧靠插头旋紧后密封件受压。任一环节缺失，标称IP等级都无法实现。实际使用中，未插线的插座处于开口状态，应按未通电或加装保护帽处理。

耐温与耐介质能力

长期高温会使塑料针座软化、密封件硬化，导致针位偏移与渗水；切削液、清洗剂与冷媒则可能使密封件溶胀。靠近热源或需要定期冲洗的设备，应把温度与介质条件写入选型要求，由厂家匹配相应材料。

抗振动与抗冲击

螺纹锁紧提供轴向约束，插针与插孔的插入深度提供径向约束，两者共同抵抗振动。移动设备上还应避免线缆重量直接作用于插头，可在插头尾部加装线夹或支撑，减少螺纹与针体的疲劳损伤。

电气性能与余量

载流能力由针径、镀层与散热条件决定，多芯密集排布时散热变差，实际电流应低于单芯极限值。用于传感器供电与信号复用的回路，建议把电源与信号分配在不同针位，减少相互串扰与压降影响。

安装与接线指导

面板开孔与定位

按M11安装螺纹加工开孔，孔径以实物螺纹外径为基准，加工后去毛刺并清除铁屑。开孔位置应避开面板加强筋与内部器件，预留螺母与扳手的操作空间；多孔并排时按图纸间距定位，避免密封垫相互挤压。

板前紧固与密封垫

装入前确认密封垫完好、无扭曲，法兰与面板贴合后再拧螺母，分两次紧固使密封垫均匀受压。面板喷粉或涂装后装配，需检查漆膜是否被压裂，漆膜破损处易成为渗水通道。

焊接与PCB装配

焊接式机型按针位逐芯焊接，使用温控烙铁，避免长时间受热使针座变形。PCB针脚式机型需确认针脚长度与板厚匹配、焊盘孔径合适，回流焊或波峰焊后检查针脚润湿与虚焊，必要时做通电导通测试。

屏蔽与接地处理

屏蔽机型应保证插座屏蔽结构与面板或机壳低阻连通，插头侧屏蔽层与锁紧套搭接。整条链路只做单点接地，避免地环路引入低频干扰；若设备存在多段屏蔽，需按整机EMC方案统一处理。

配对规则与型号识别

公插座配母插头

本型号为针型插座，配对件必须是孔型（母）插头或带线母头，遵循"针配孔"原则。现场常见失误是用针型插头对接针型插座，两端插针顶在一起，既插不进也易弯针。

芯数与针位一致性

芯数相同不代表针位相同。不同系列的编号方向可能相反，替换时须逐芯核对：把两端针位图对照，确认1号针对1号孔。设备改造中因针位不符导致传感器烧毁的案例，多数源于此。

板前M11与板前M8的区别

同为板前安装，M11与M8的差别在面板安装螺纹规格：M11机型安装螺纹更大，面板开孔更大、螺母规格更大，抗拉脱能力更强；M8机型更紧凑，适合小面板与密集布置。两者接口均为M8×1，可与同一M8插头配对，但面板开孔图纸不能混用。

典型应用场景

在自动化产线上，该插座装在控制柜面板或设备护板上，作为接近开关、光电开关、光纤放大器等传感器的接入点。针型插座朝外、母头线随传感器走线，换型时只换线束不动面板，停机时间明显缩短。

在机床与专机设备上，它用于限位开关、压力开关与编码器信号接入；在包装与食品机械上，配不锈钢或塑料壳体机型，便于冲洗与擦拭；在锂电、光伏与检测设备上，多芯机型可把供电与多路信号合并到一根线束，减少面板开孔数量。

在工程机械与移动装备上，M11安装螺纹加板前锁紧能承受较强振动与拉拽，配合屏蔽型可适应变频与电控干扰较强的电气环境。

常见问题与排查

问：插合阻力大、拧不到底。答：先检查针位是否对准、插针是否弯曲，再看接口螺纹有无磕碰。禁止用工具强行旋入，应按正确方位重新插合。

问：个别芯无信号。答：检查对应插针是否变形、镀层是否磨损，以及焊点/针脚是否虚焊；用万用表测通断并轻掰线束看是否瞬断。

问：面板边缘渗水。答：多因开孔偏大、密封垫偏位或螺母未压紧；喷涂面板还需确认漆膜未被压裂。可更换密封垫并按力矩复紧。

问：插针被碰弯怎么办。答：不可反复校直，弯曲针的接触压力与位置已不可控，应整体更换插座；同时在检修时加装保护帽。

问：换品牌后针位不对。答：以两端针位图逐芯核对编号，必要时重新压接或改线；上线前先做低压点灯测试。

问：屏蔽机型仍有干扰。答：确认屏蔽层是否与锁紧套搭接、接地是否单点、面板是否与机壳导通。屏蔽断开或双点接地都可能使干扰加剧。

包装、储运与定制

产品以单件包装加外箱出货，随附锁紧螺母与密封件。储运过程应防潮、防尘、防螺纹磕碰，插针裸露的散装件不宜与硬质零件混装，避免运输振动造成弯针。长期库存使用前建议抽检针位与镀层。

科迎法电气支持按项目定制芯数、针位定义、壳体材料、屏蔽形式、防护等级与接线方式，并可配套同规格母头插头、预制成型线束与保护帽。批量供货可提供图纸确认、首件封样与批次一致性报告。
